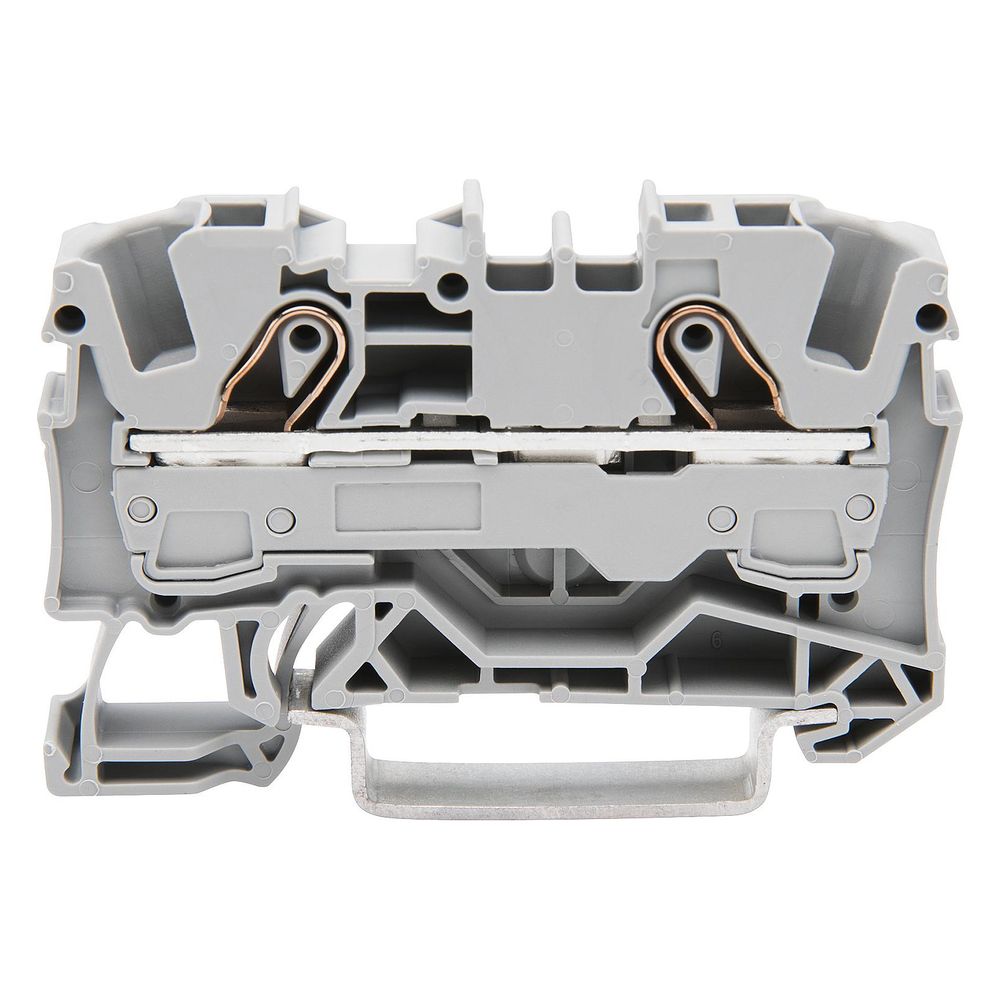

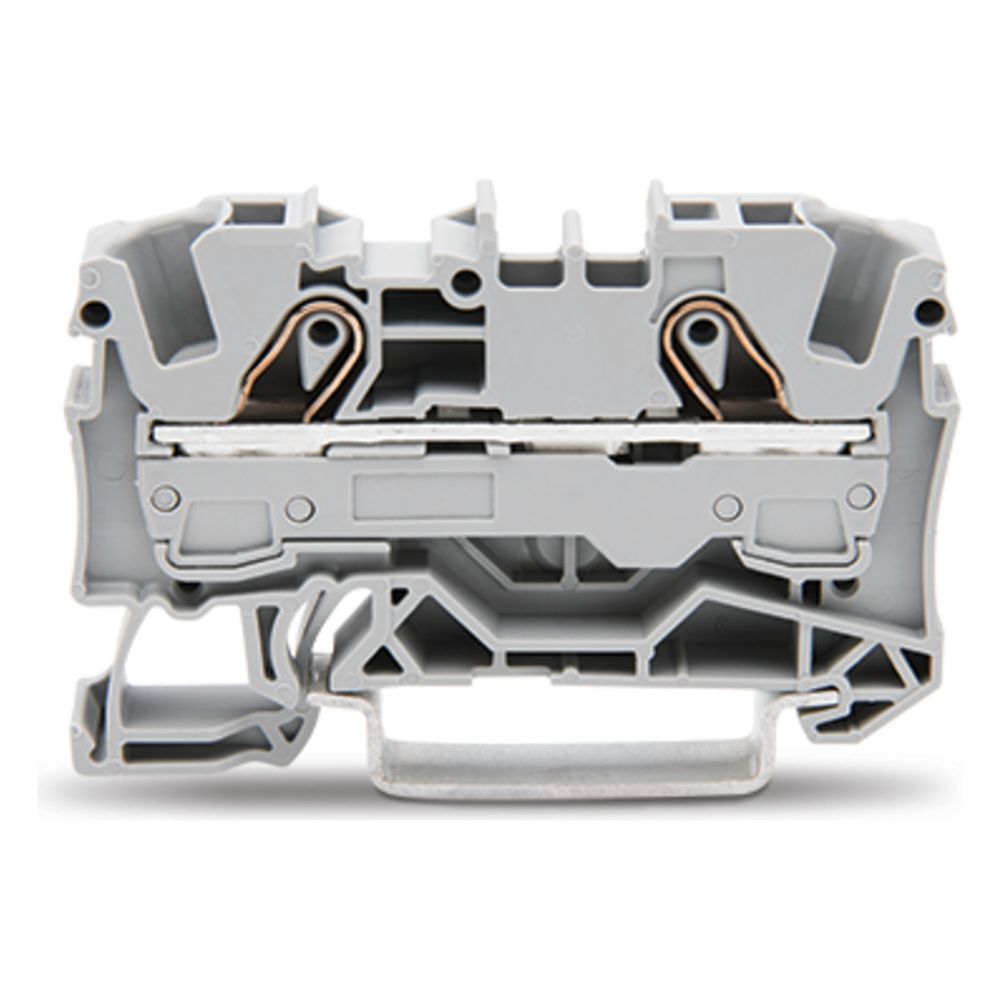

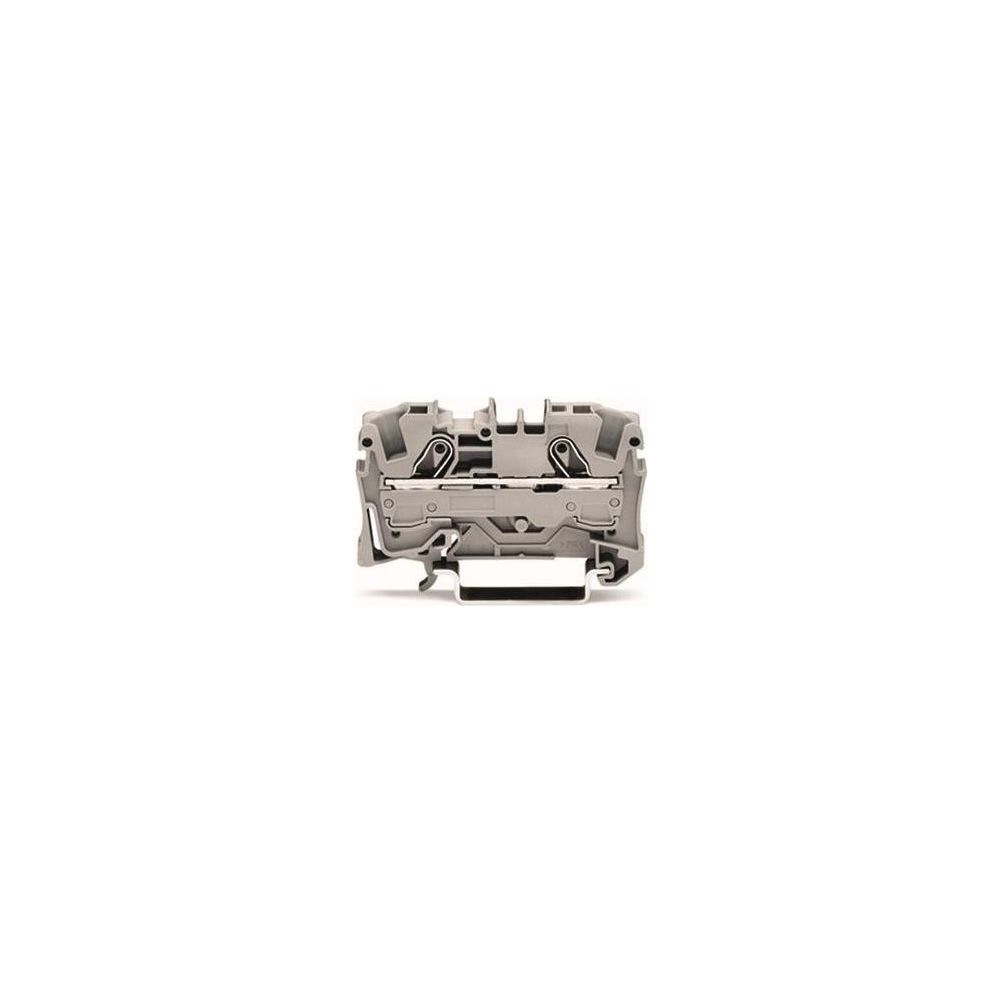

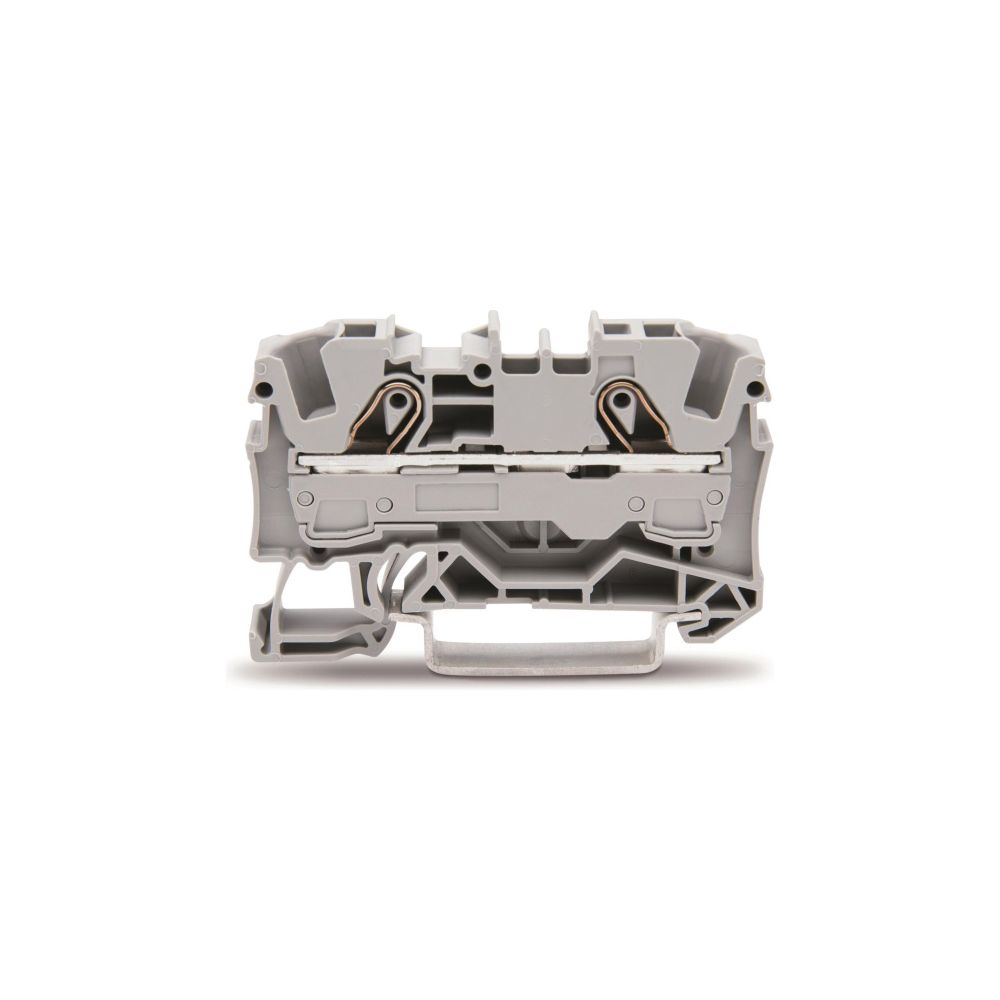

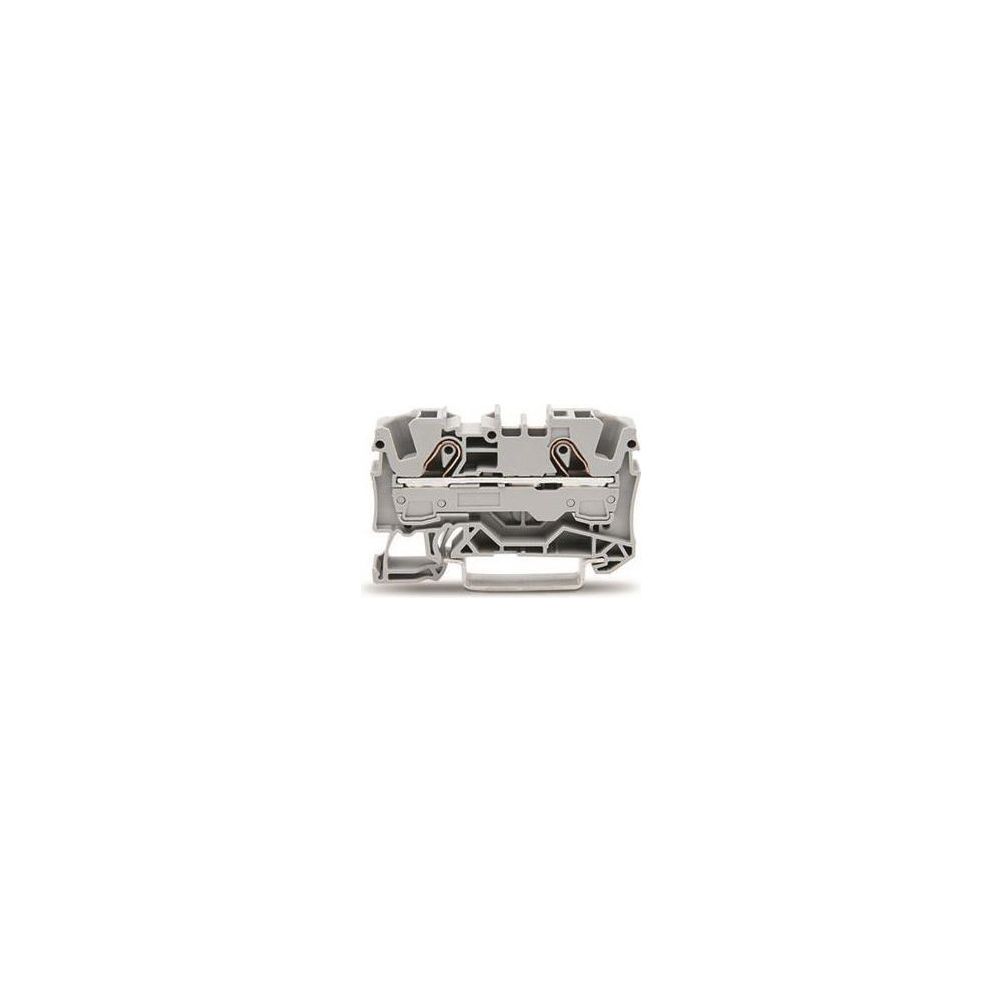

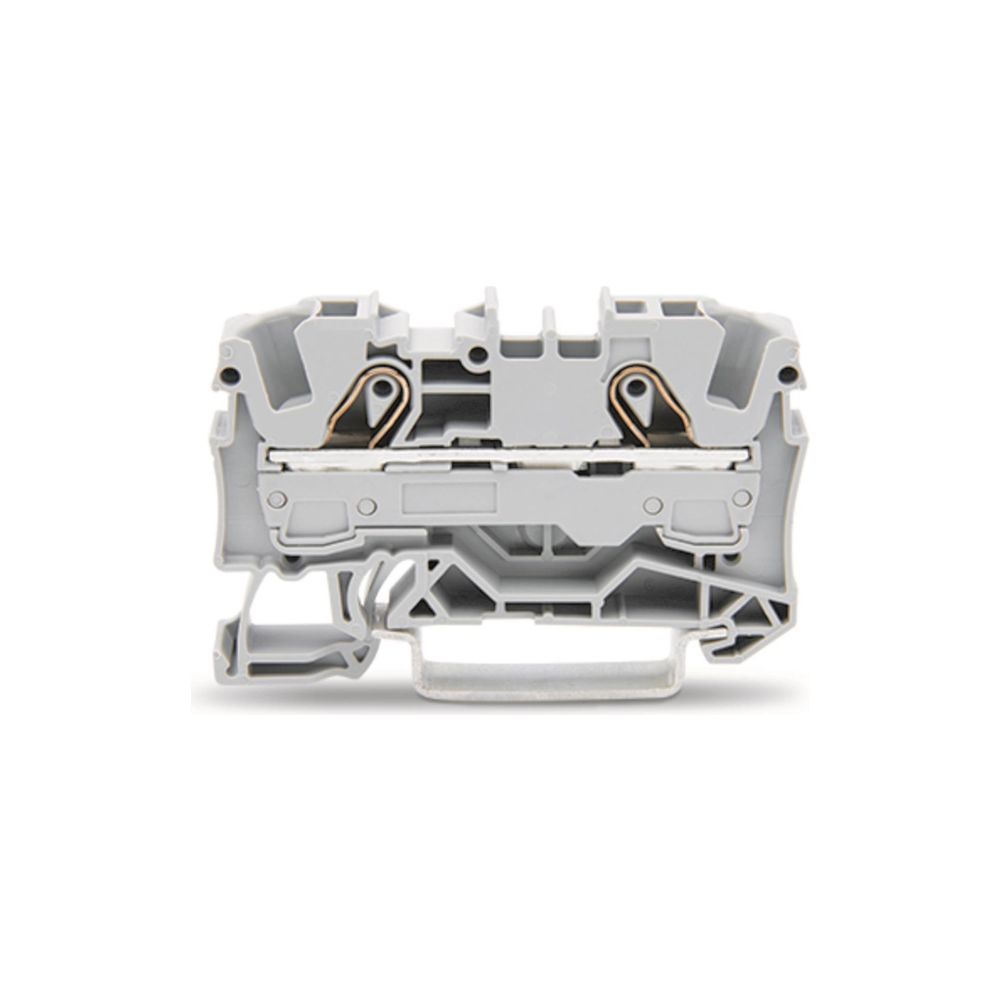

Wago 2-Leiter-Durchgangsklemme TOPJOB S 2006-1201, 0,5-10mm2, 800V, 41A, Grau

Die 2-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Federzug-Anschlusstechnik, unterstützt das Bauteil Leiterquerschnitte von 0,5 mm² bis 10 mm² und ist für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e II geeignet. Die Montage erfolgt effizient auf einer 35 mm Hutschiene.

Anschlusstechnik und Flexibilität

Die Klemme nutzt die bewährte Federzugtechnik, die ein direktes Stecken von Leitern mit ausreichender Knicksteifigkeit sowie feindrähtigen Leitern mit Aderendhülse ohne Werkzeug erlaubt. Für andere Leiterarten erfolgt die Betätigung über ein separates Werkzeug. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 41 A ist die Komponente für anspruchsvolle elektrische Installationen ausgelegt. Das Gehäuse aus Polyamid erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ermöglicht eine Betriebstemperatur von bis zu 105 °C.

Montage und Anwendung

Das kompakte Design mit einer Breite von 7,5 mm ermöglicht eine platzsparende Anordnung auf der Tragschiene. Die Klemme verfügt über eine Ebene mit zwei Klemmstellen und bietet flexible Beschriftungsmöglichkeiten sowohl mittig als auch seitlich. Für den ordnungsgemäßen Abschluss der offenen Seite ist eine separate Abschlussplatte erforderlich. Die robuste Konstruktion eignet sich ideal für die klassische Durchgangsverdrahtung in Schaltschränken und Installationsverteilern.

Die Durchgangsklemme überzeugt durch ihre hohe elektrische Belastbarkeit von 41 A und ihre Vielseitigkeit bei unterschiedlichen Leiterquerschnitten bis 10 mm². Durch die Integration der Federzug-Technologie wird eine schnelle und sichere Verdrahtung ermöglicht, die sowohl in der Industrie als auch in der Gebäudeinstallation überzeugt. Die Eignung für Ex e II Anwendungen unterstreicht die Zuverlässigkeit dieses Verbindungselements für anspruchsvolle Einsatzumgebungen.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 41 A
• Leiterquerschnitt: 0,5 - 10 mm²
• Anschlussart: Federzuganschluss
• Montageart: Hutschiene TH35

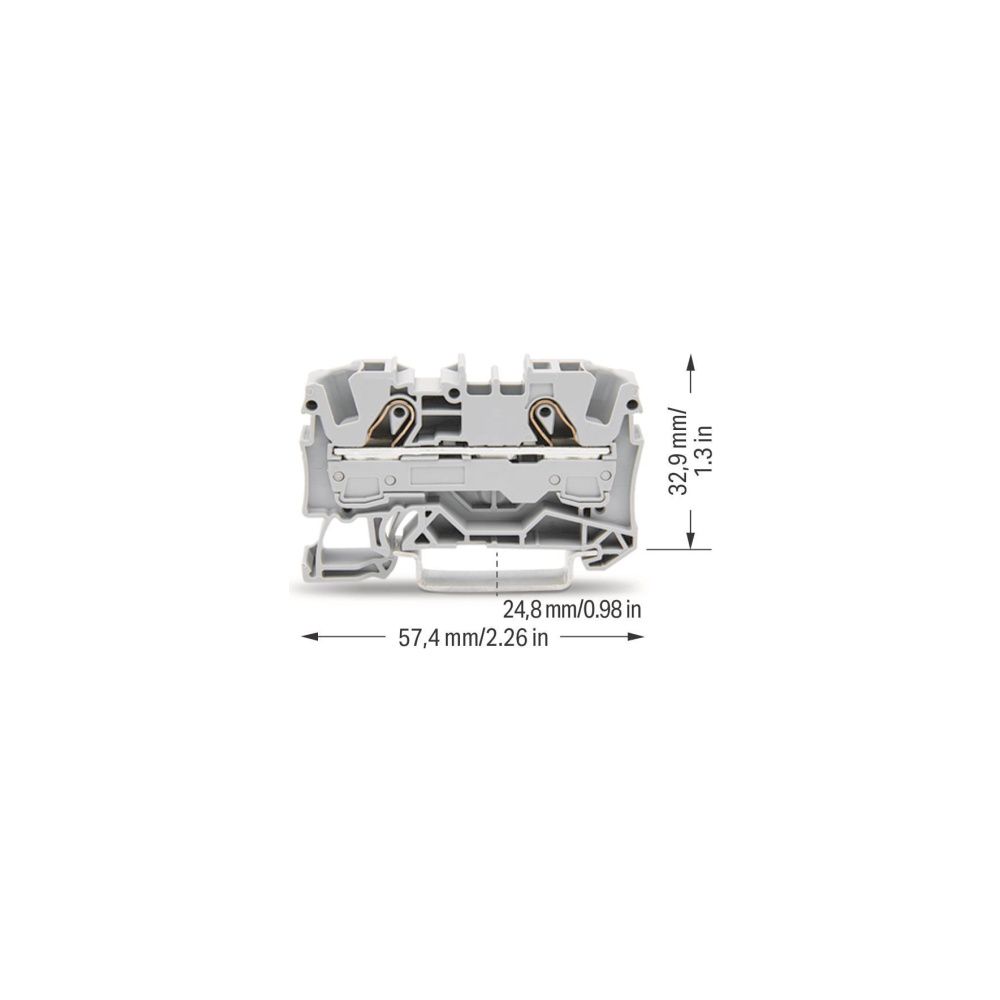

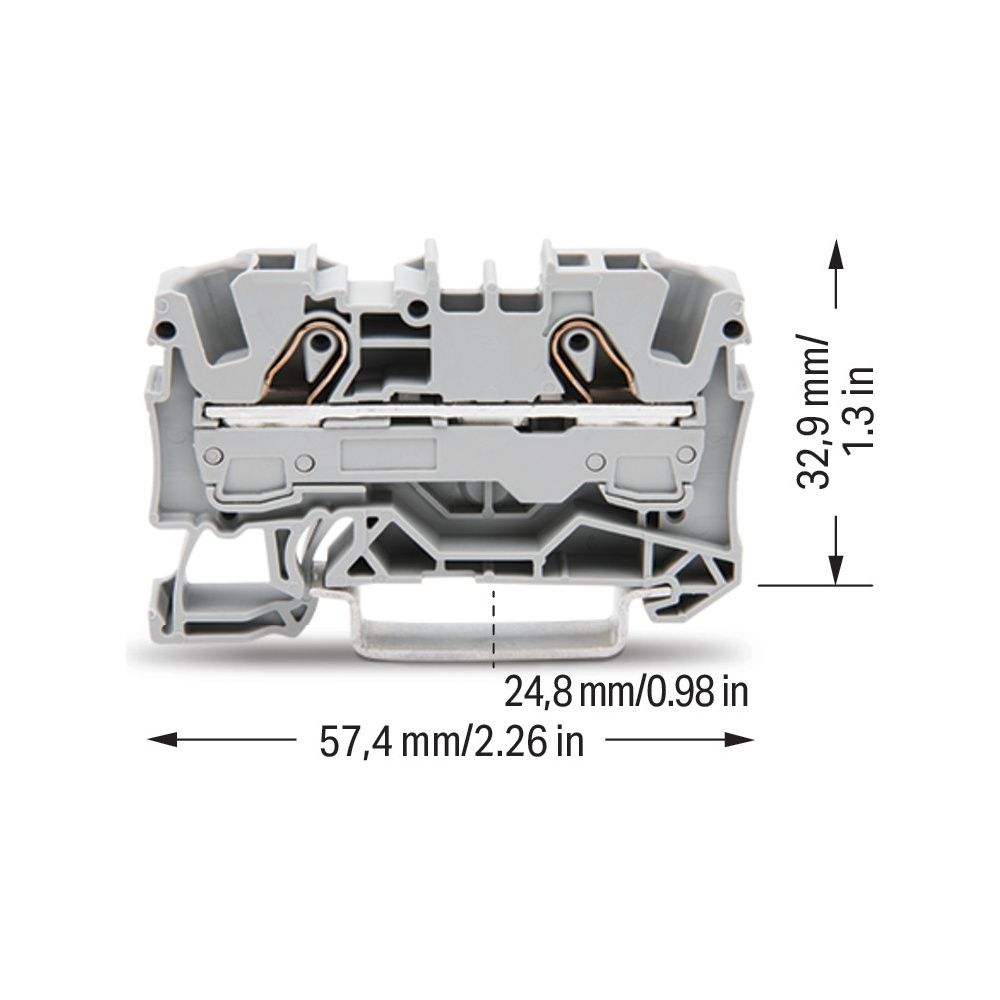

• Breite: 7,5 mm
• Höhe: 57,4 mm
• Tiefe: 32,9 mm
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse: V0
