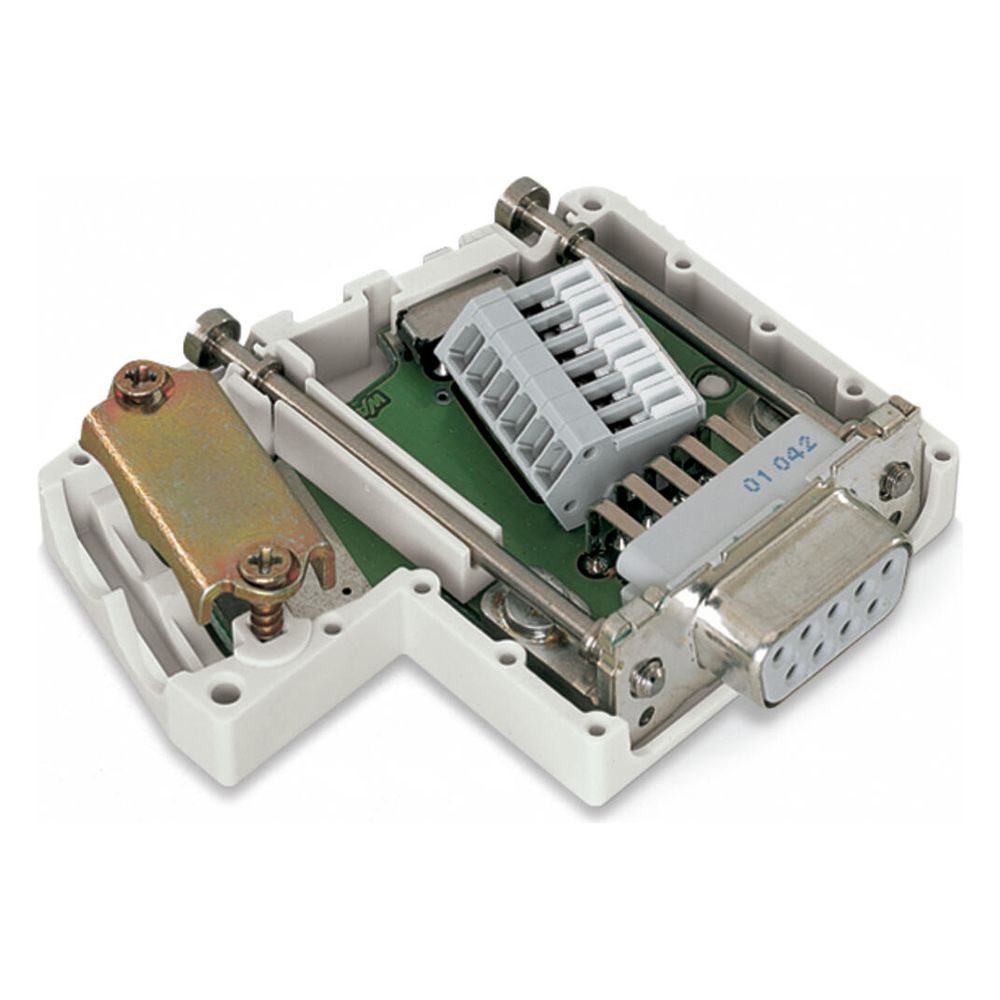

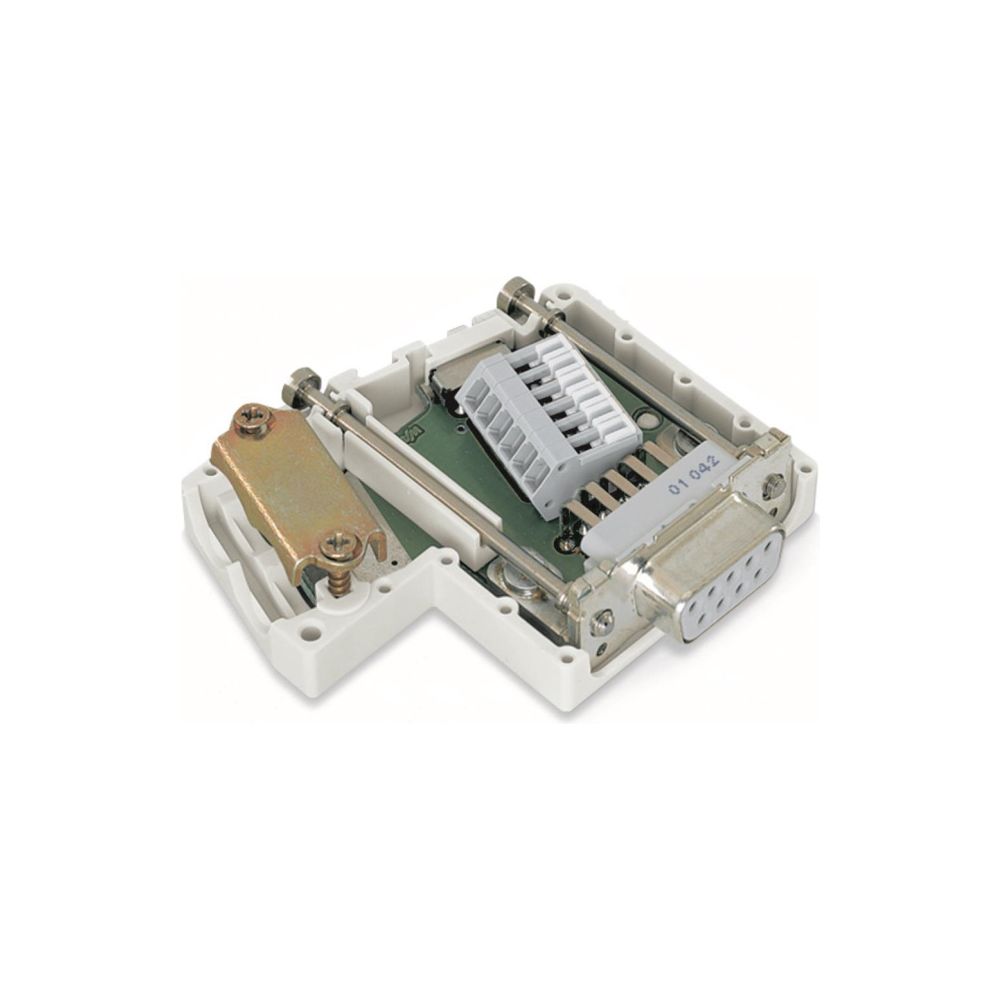

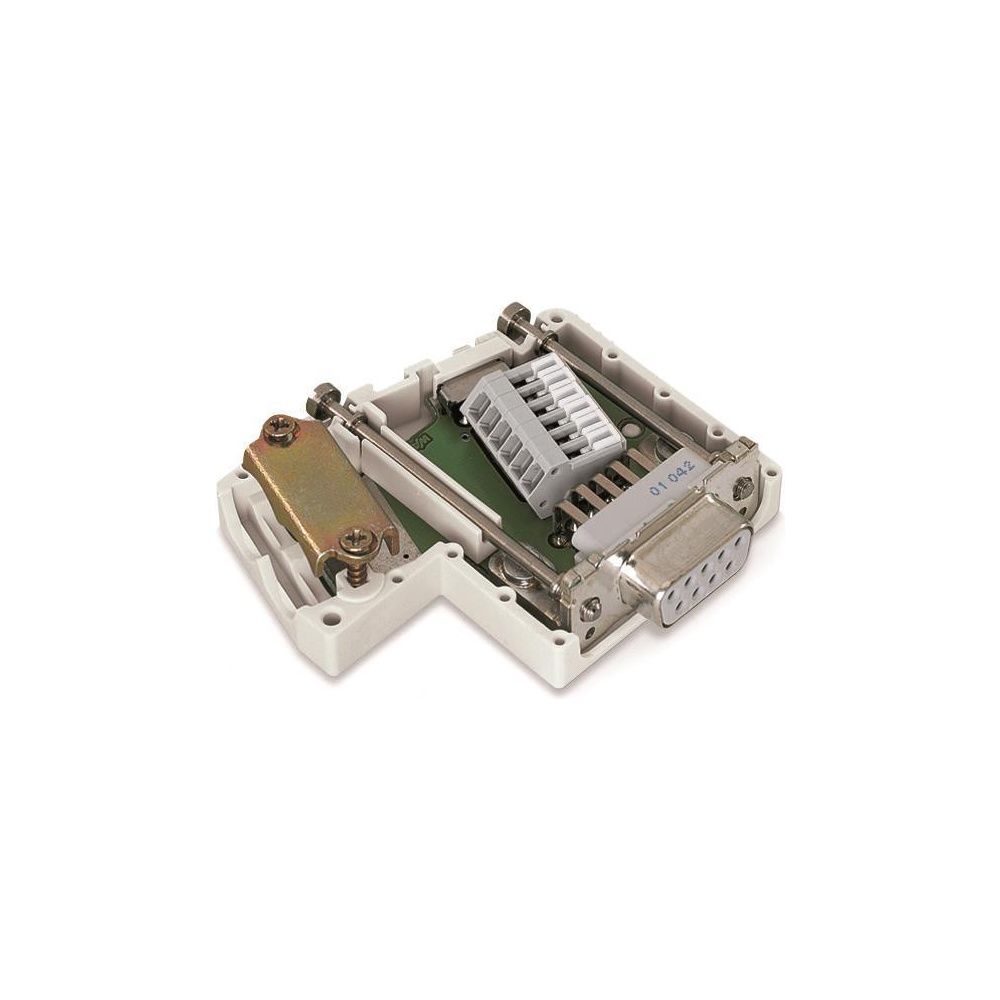

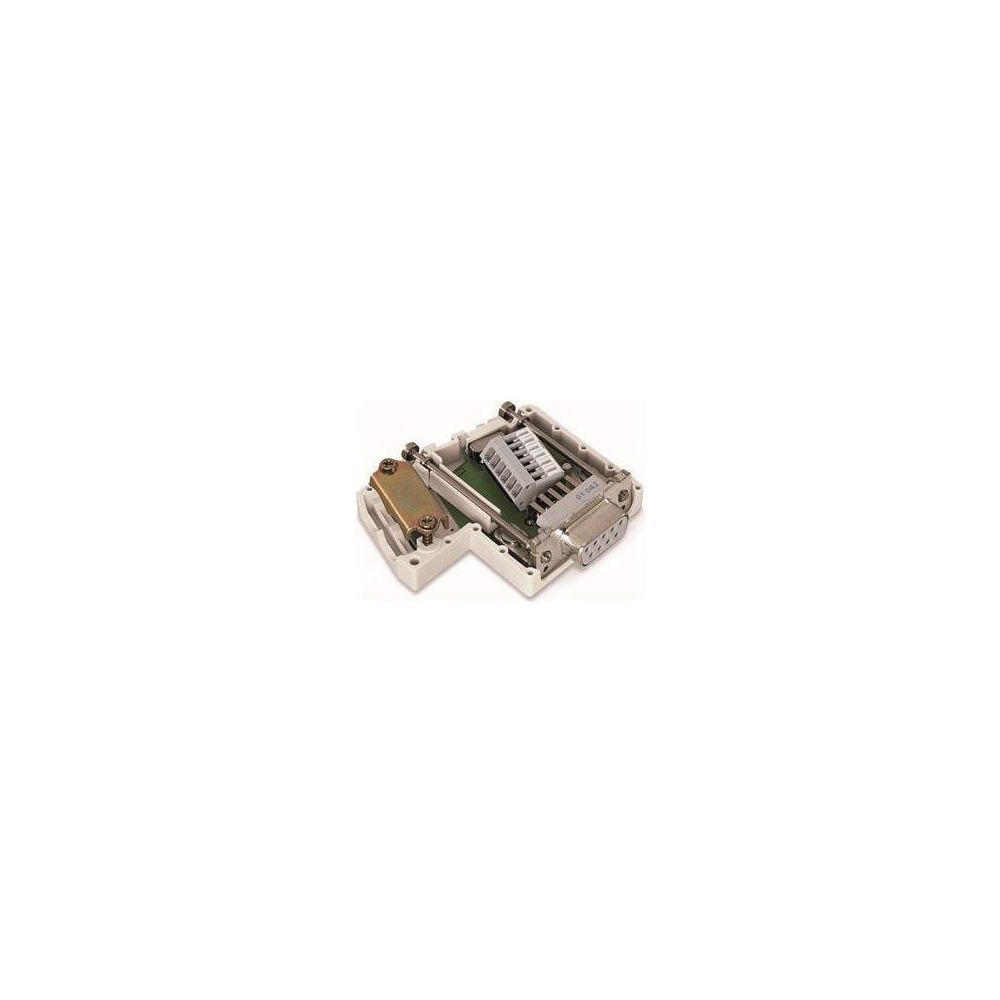

Wago CANopen-Feldbusstecker 750-963, 9-polig, Lichtgrau

Der CANopen-Feldbusstecker 750-963 von WAGO dient der Anbindung von CANopen-Teilnehmern an die Busleitung. Das lichtgraue Gehäuse verfügt über zwei horizontale Kabeleinführungen für den Ein- und Ausgang und ermöglicht eine effiziente Netzwerkintegration.

Anschluss und Terminierung

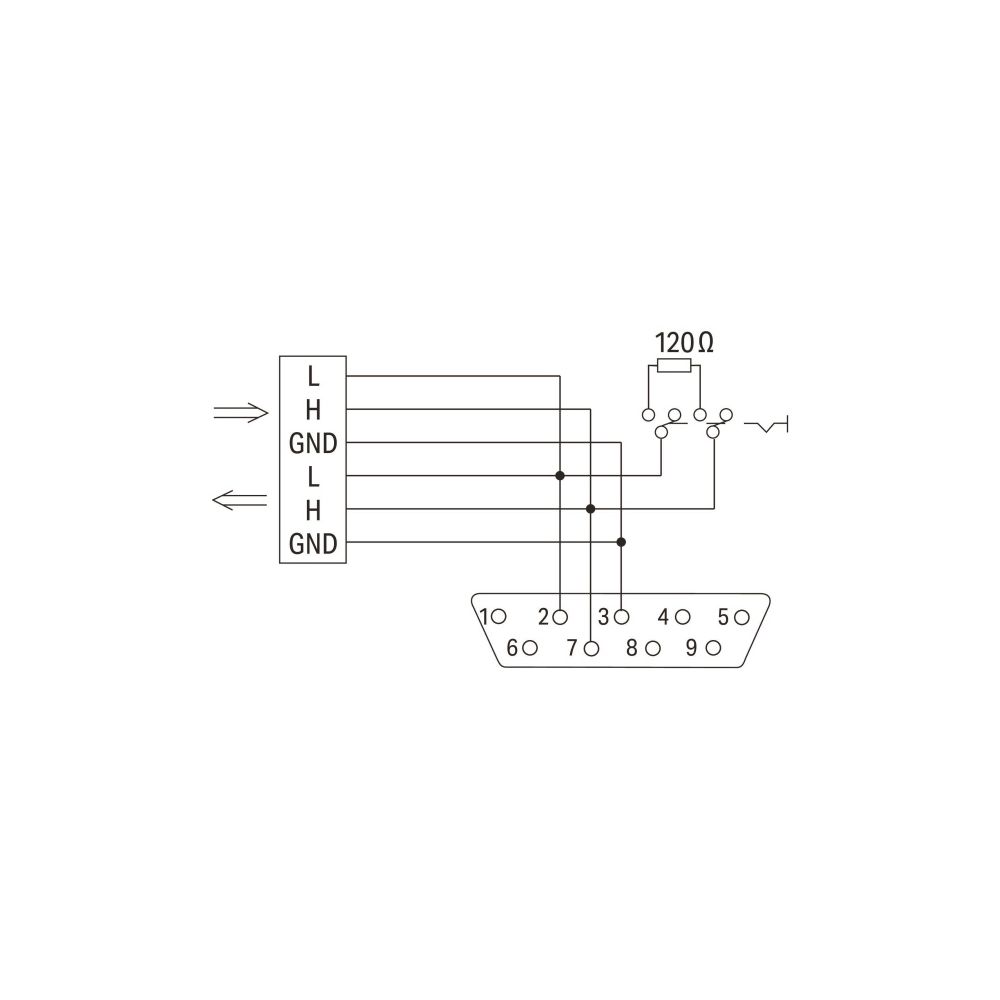

Die Installation erfolgt über eine Federzug-Klemmleiste mit Betätigungsschieber, die eine schnelle und wartungsfreie Verbindung sicherstellt. Der Stecker ist mit einer 9-poligen D-Sub-Buchse ausgestattet und unterstützt Übertragungsraten von 10 kBd bis 1 MBd gemäß der CANopen-Spezifikation. Ein extern bedienbarer Schalter erlaubt das einfache Zu- oder Abschalten des Abschlusswiderstands, was insbesondere für den ersten und letzten Busteilnehmer erforderlich ist.

Robuste Bauweise

Das Gehäuse aus PA66-105-V2 ist für industrielle Anforderungen ausgelegt und nimmt Mantelleitungen mit einem Durchmesser von 4,5 bis 9,5 mm auf. Die Klemmtechnik ist für eindrähtige Leiter mit einem Querschnitt von 0,08 bis 0,5 mm² (28 bis 20 AWG) optimiert.

Technische Daten

• Anschlussausführung: Buchse D-Sub 9
• Polzahl: 9
• Übertragungsrate: 10 kBd … 1 MBd
• Leitungseinführungen: 2

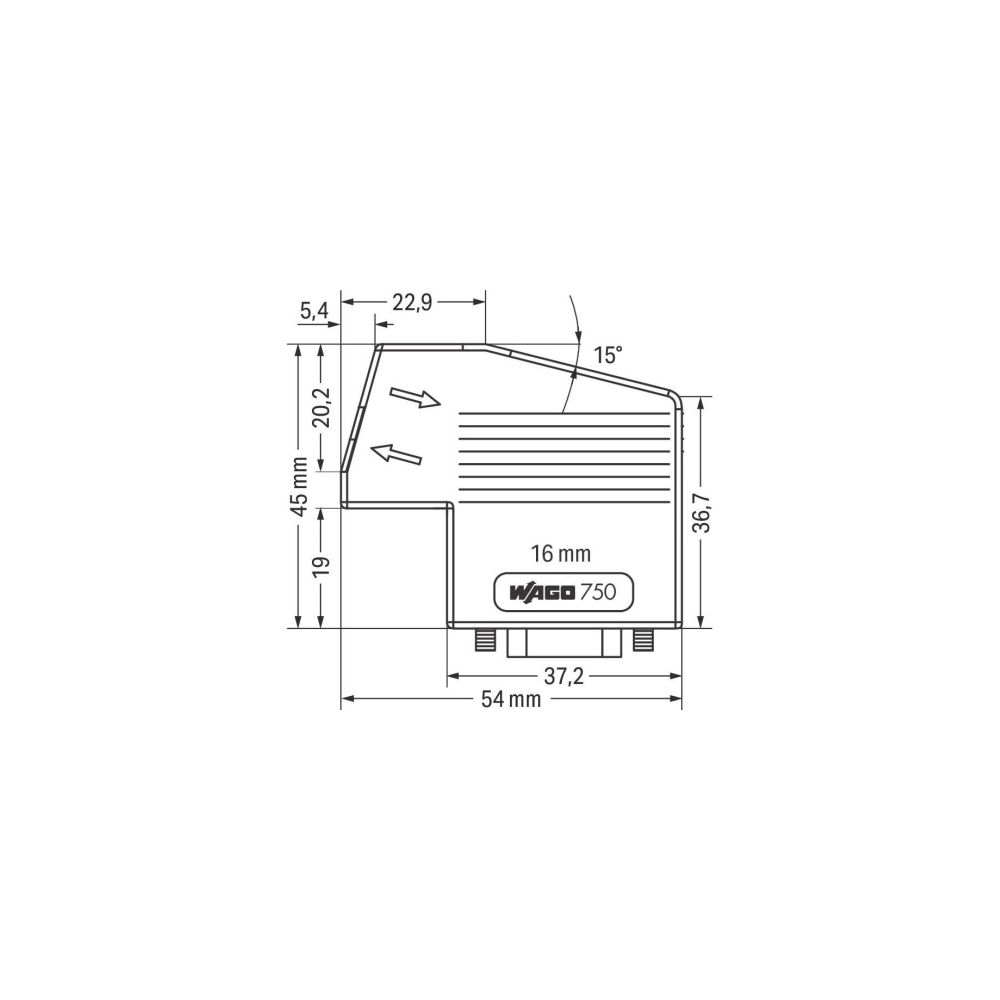

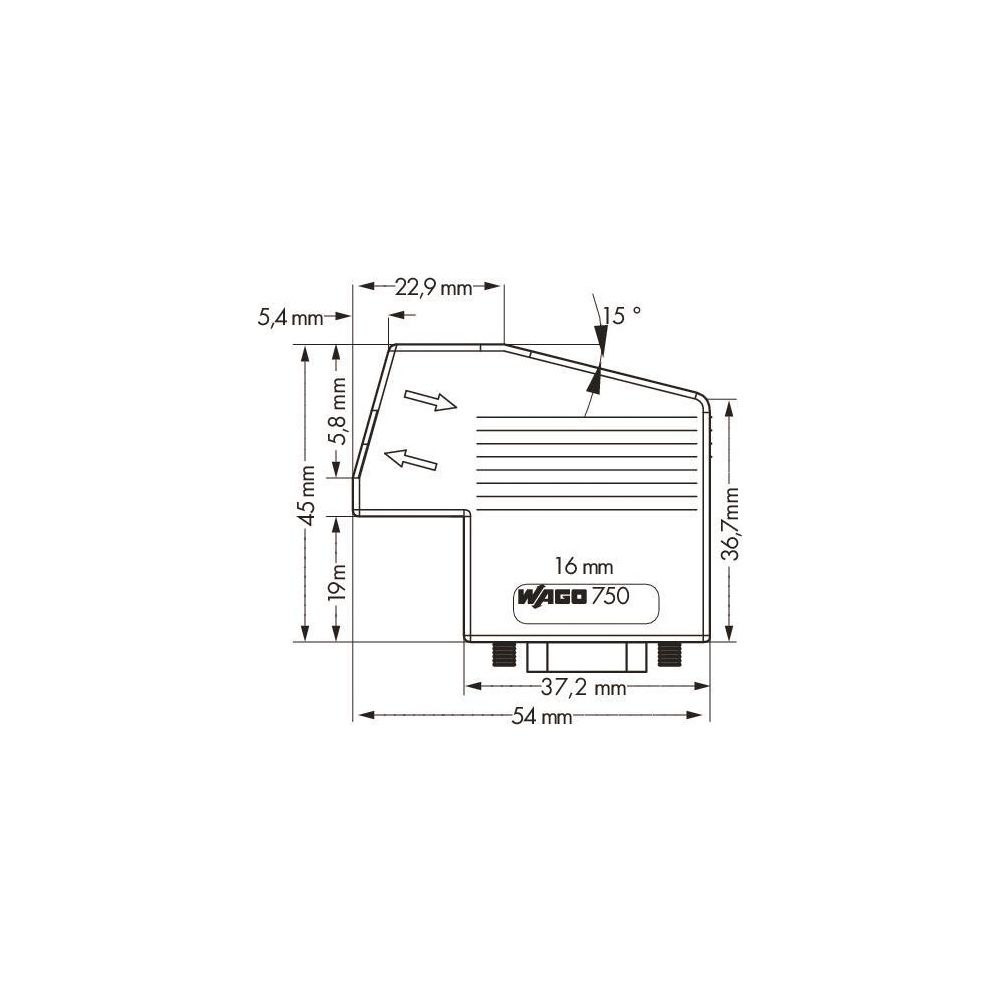

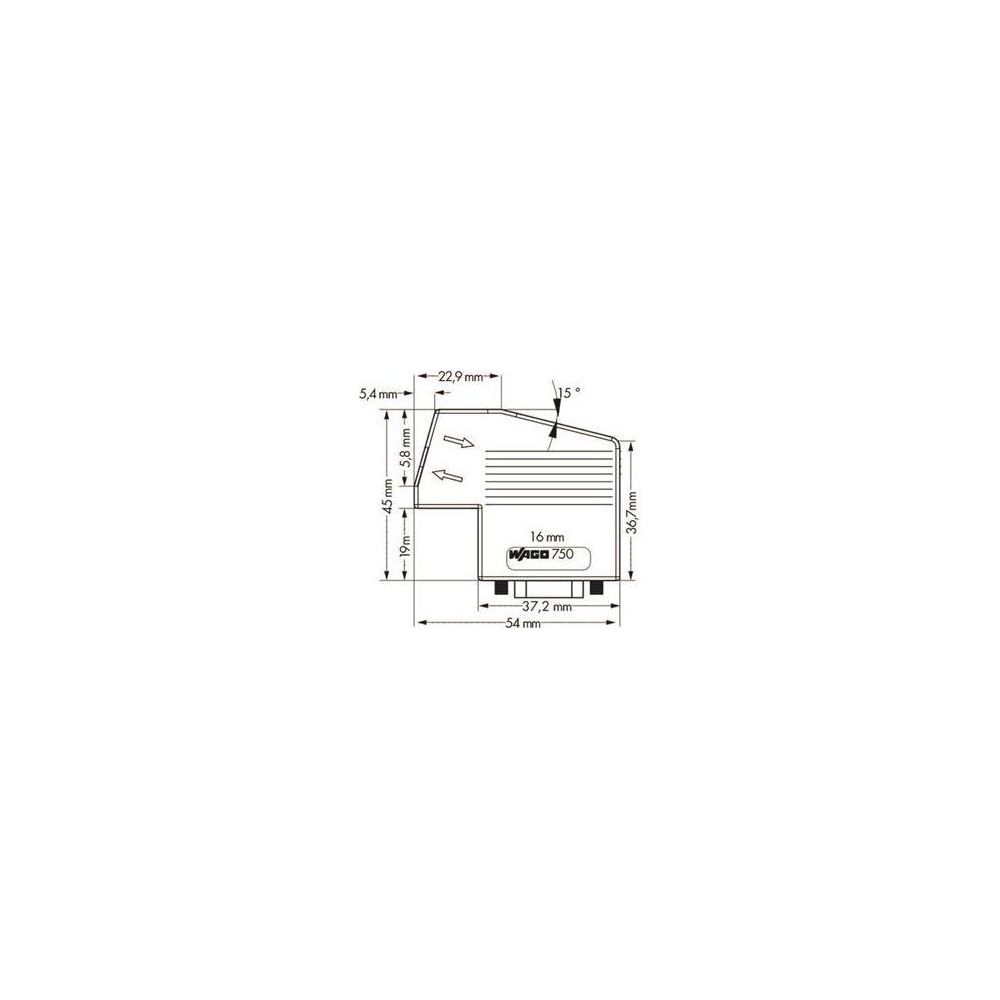

• Anschließbarer Leitungsdurchmesser: 4,5 … 9,5 mm
• Leiterquerschnitt: 0,08 … 0,5 mm²
• Abisolierlänge: 5 … 6 mm
• Gehäusewerkstoff: PA66-105-V2
• Farbe: Lichtgrau
• Gewicht: 27,6 g

Dieser Feldbusstecker ermöglicht eine zuverlässige und flexible Anbindung in CANopen-Netzwerken. Durch die Kombination aus der 9-poligen D-Sub-Buchse, der wartungsfreien Federzug-Klemmtechnik und der integrierten Terminierungsschaltung bietet das Bauteil eine stabile Lösung für die industrielle Kommunikation. Mit einer Unterstützung für Leiterquerschnitte von 0,08 bis 0,5 mm² und einer variablen Übertragungsrate bis 1 MBd ist eine präzise Anpassung an die jeweiligen Systemanforderungen sichergestellt.
