Beschreibung

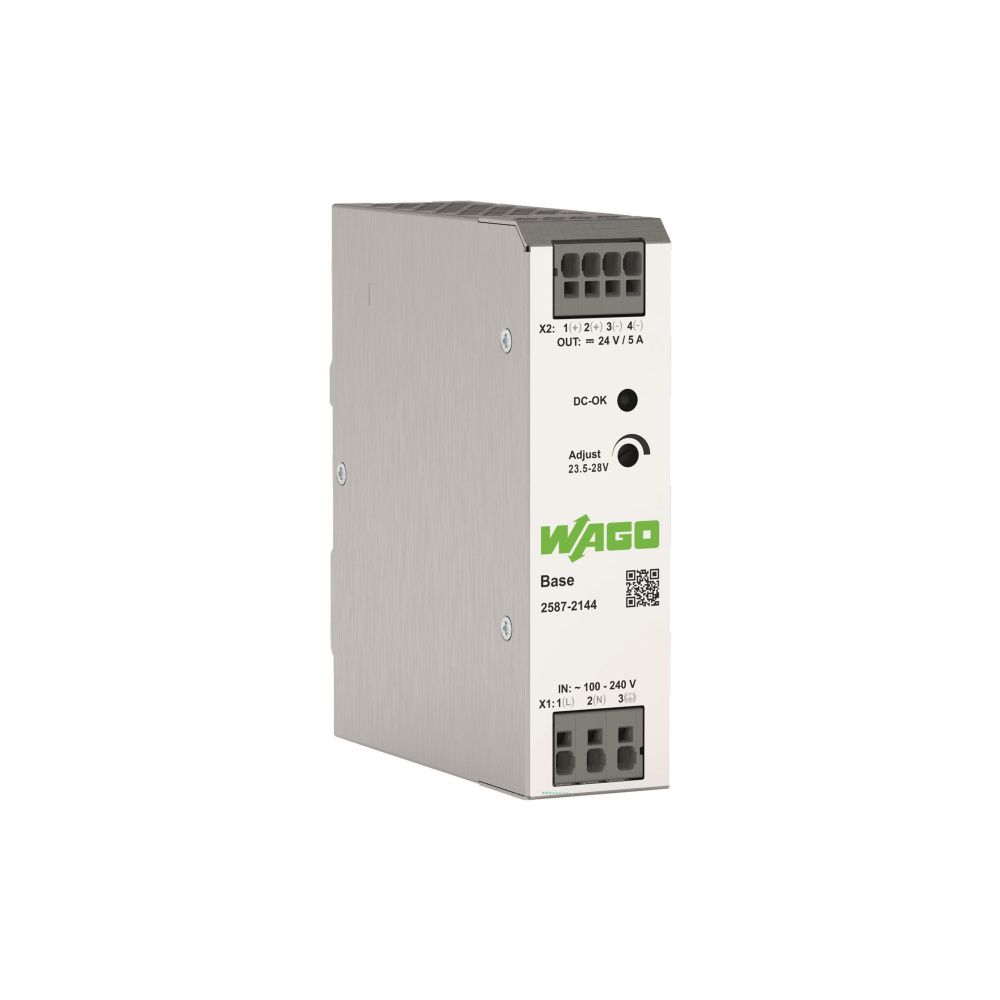

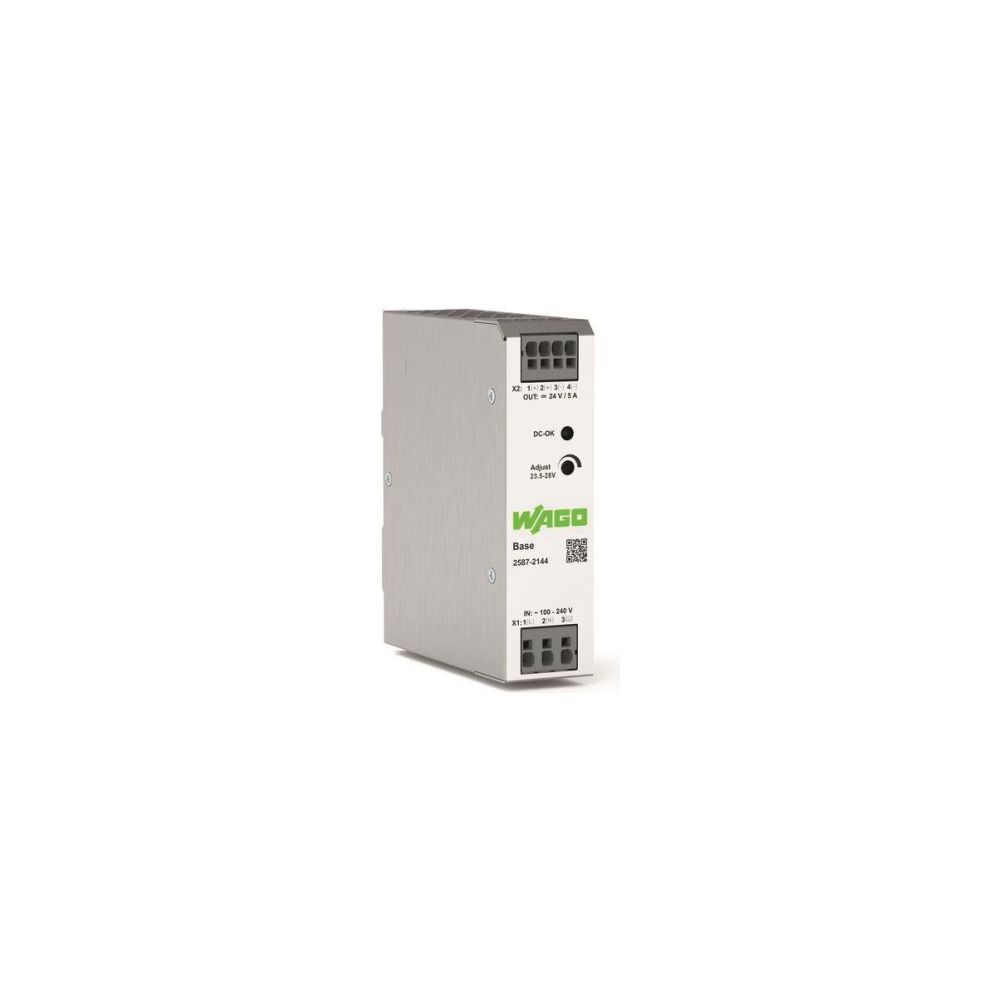

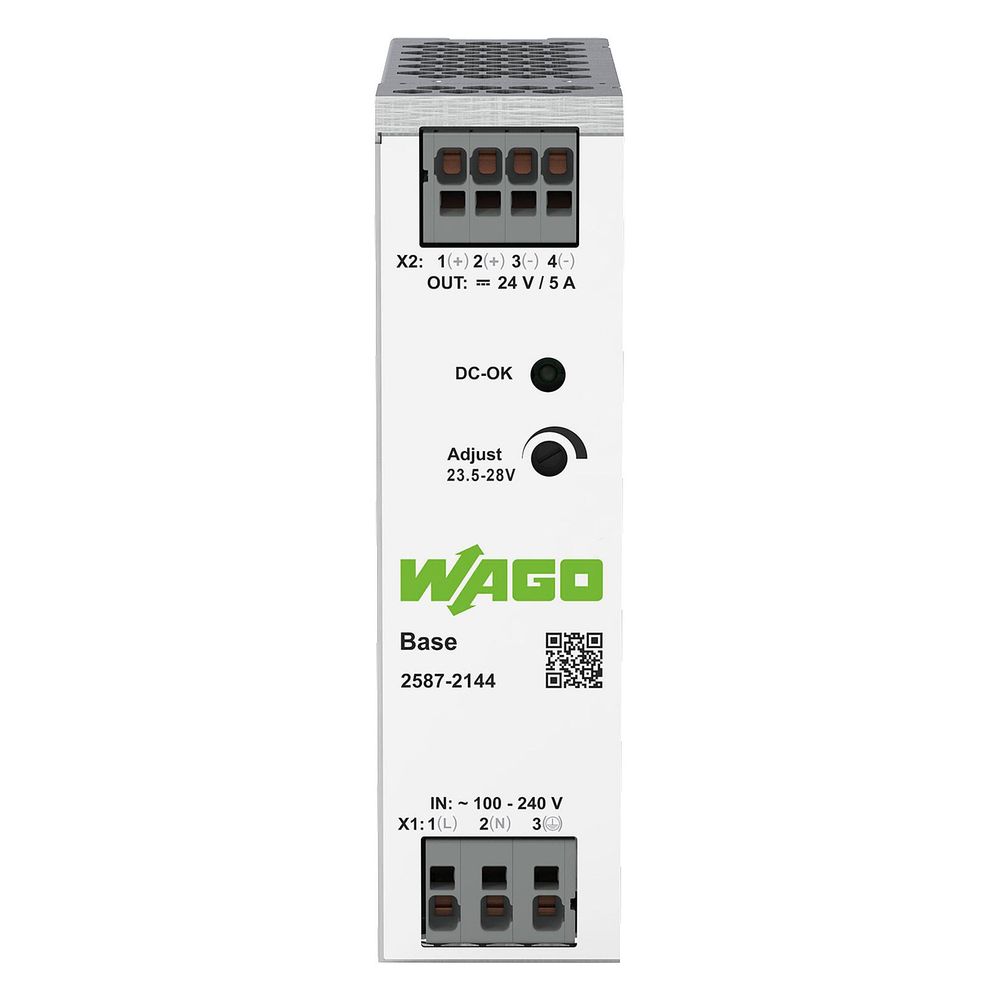

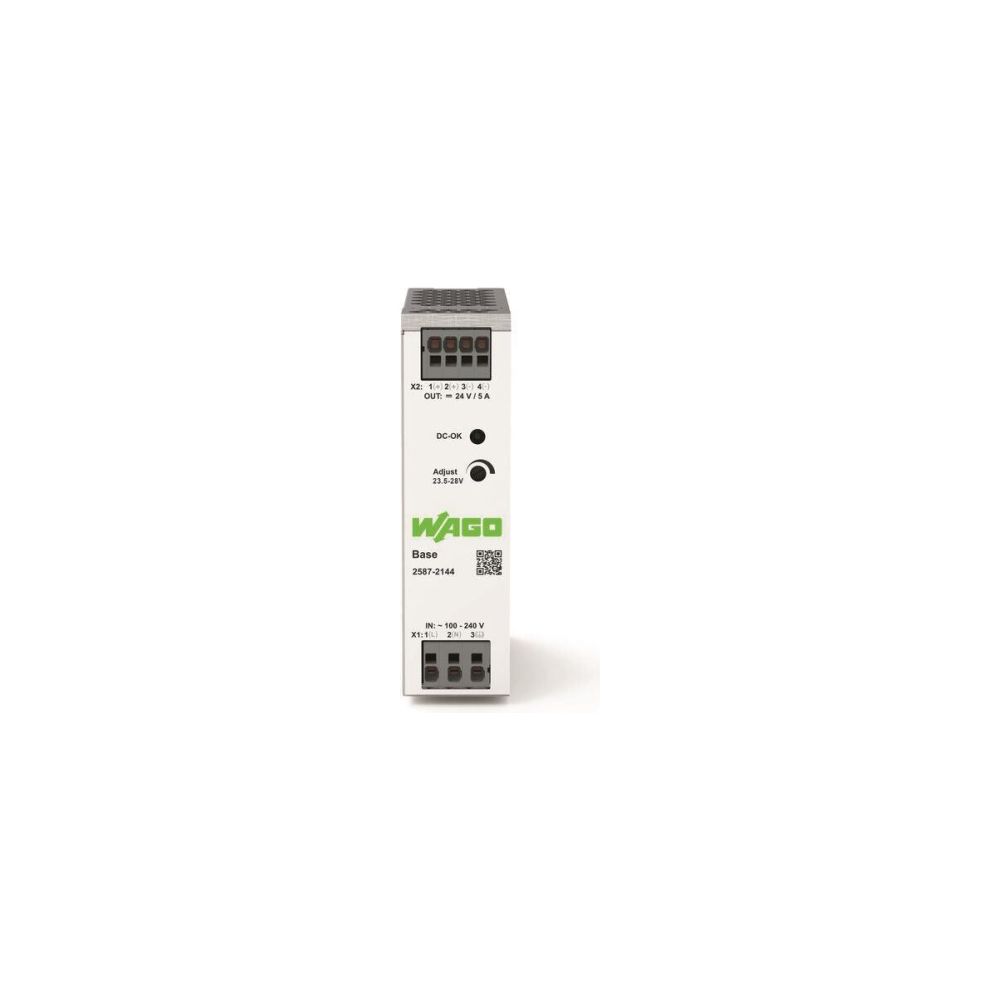

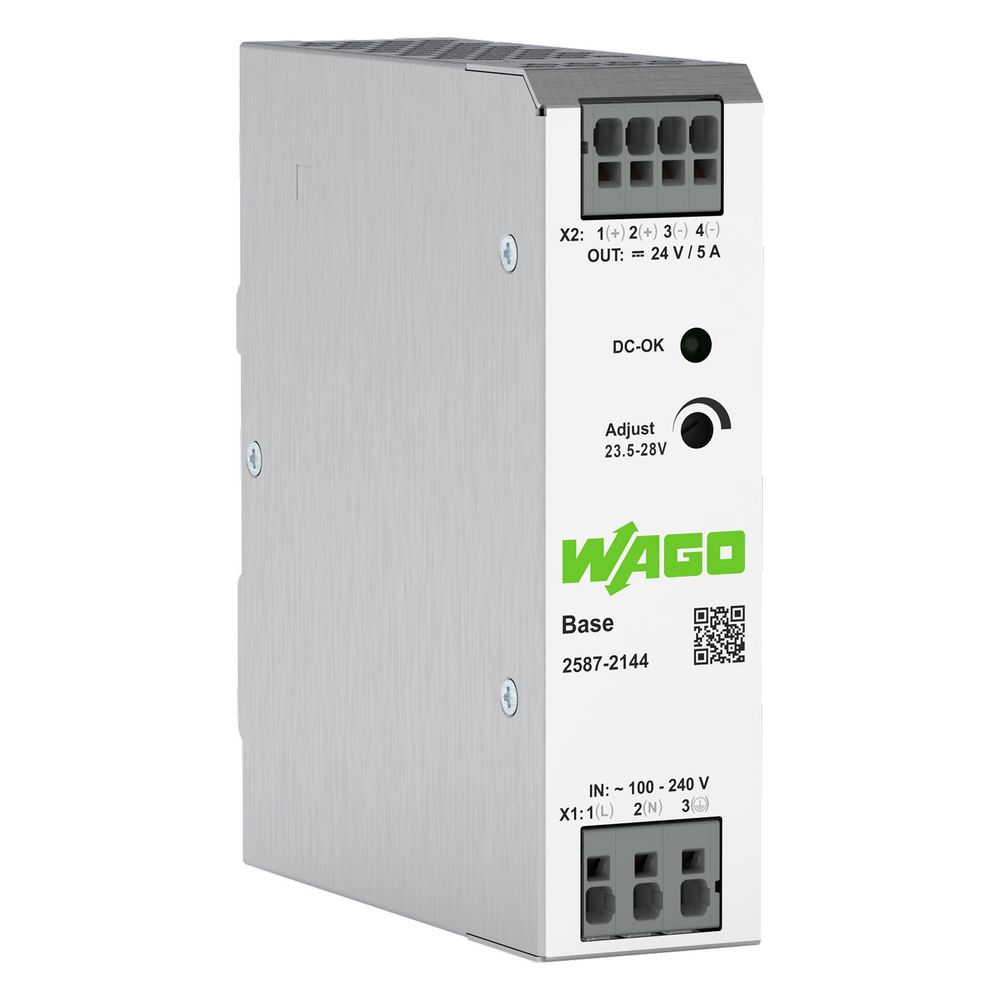

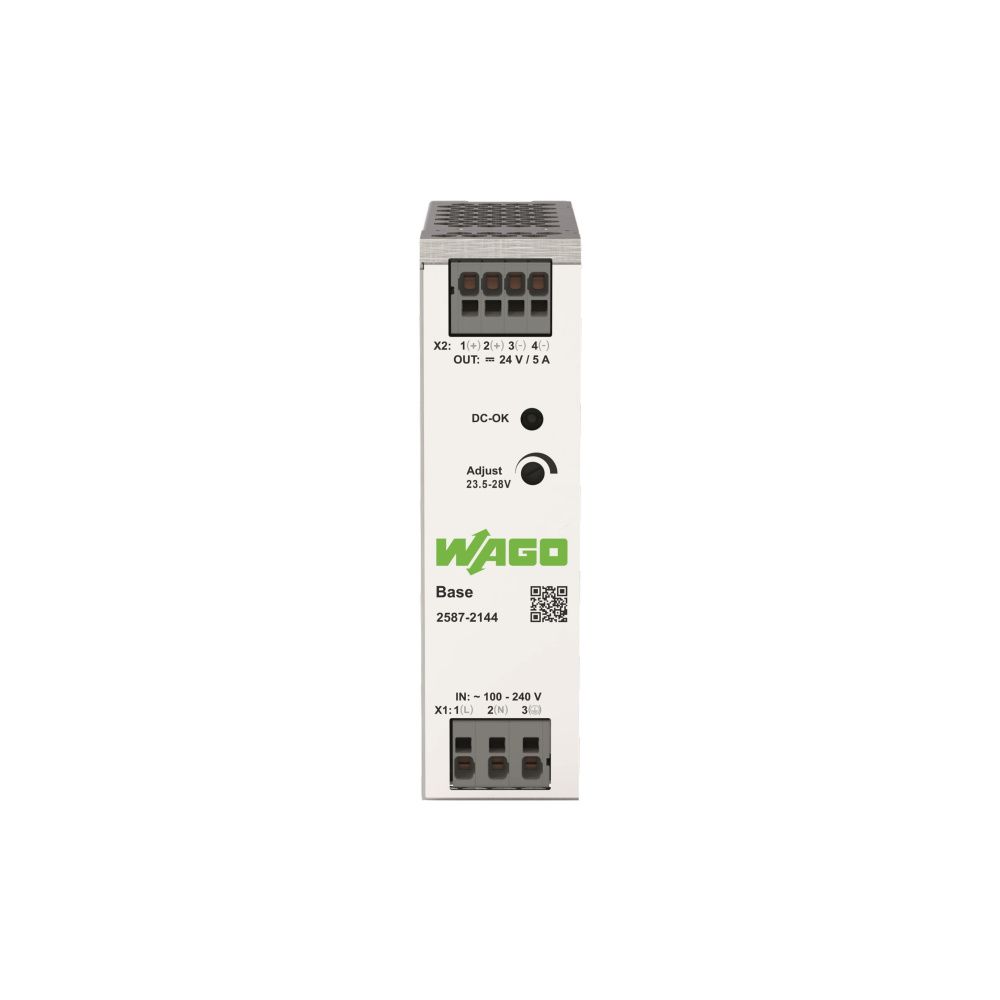

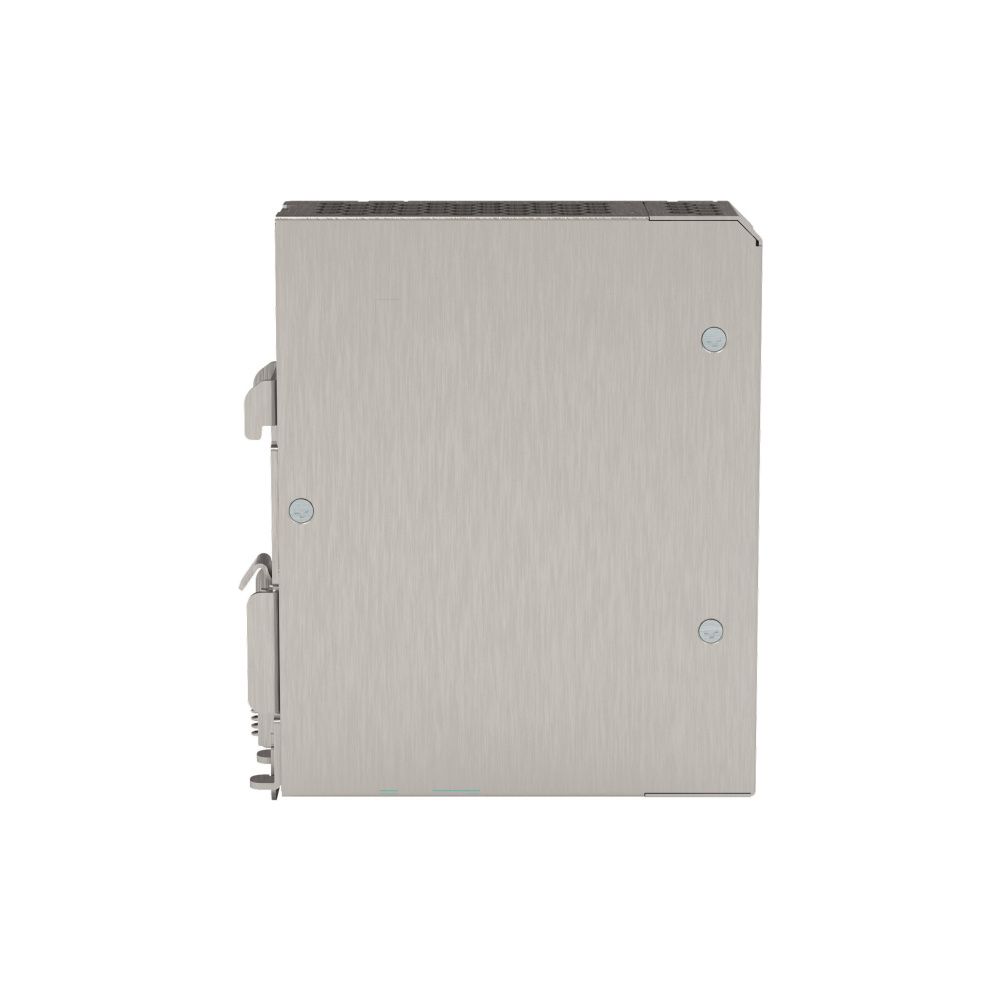

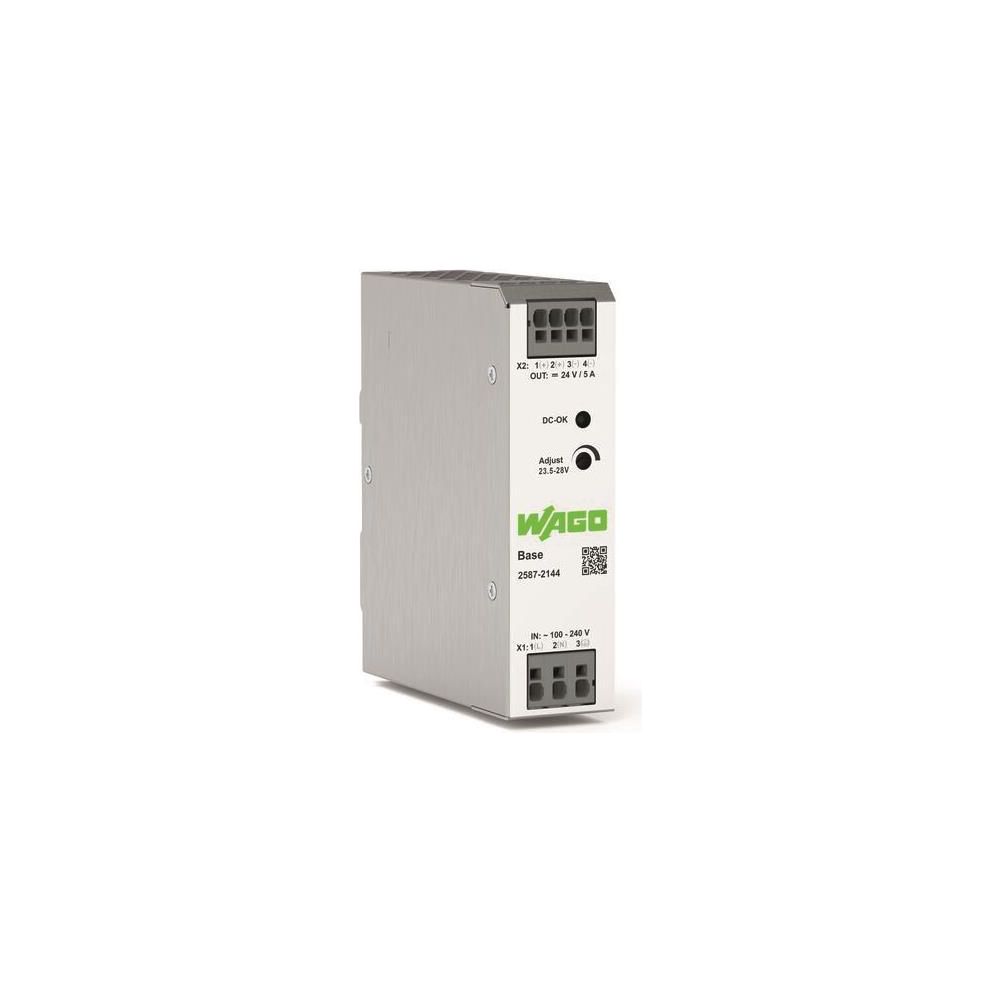

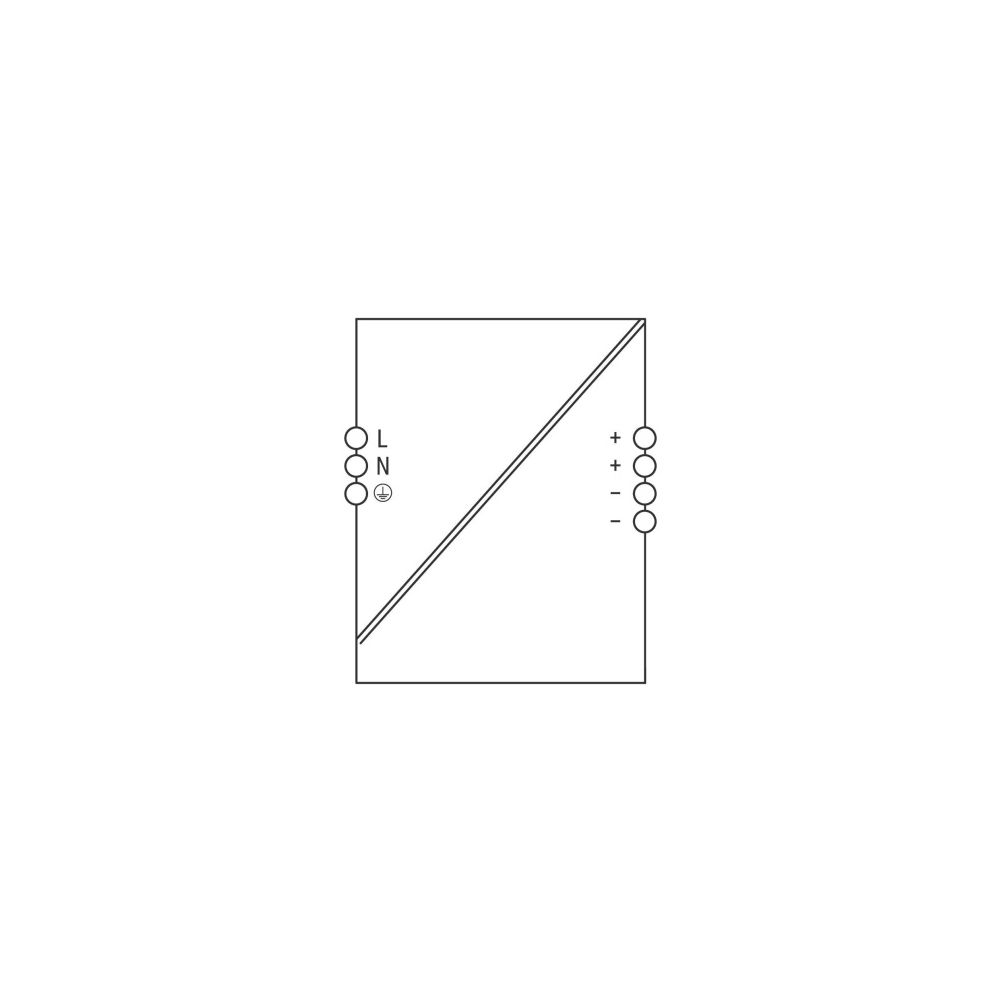

Wago Primär getaktete Stromversorgung Base, 120W 24V 5A, 56x125x138mm
Diese primär getaktete Stromversorgung von Wago wandelt 1-phasige AC-Eingangsspannungen in eine stabilisierte DC-Ausgangsspannung von 24 V um. Mit einer Ausgangsleistung von 120 W und einem Nennstrom von 5 A eignet sich das Gerät für den Einsatz in Installations- und Systemverteilern. Die Montage erfolgt werkzeuglos auf einer 35 mm Tragschiene mittels Federzuganschlusstechnik.
Präzise Spannungsregelung
Die Ausgangsspannung ist im Bereich von 23,5 V bis 28 V einstellbar und bietet eine Regelabweichung von maximal 1 %. Das System ist kurzschlussfest und verfügt über eine automatische Wiederanlauffunktion nach einer Überlastabschaltung. Die galvanische Trennung gemäß SELV-Standard sowie eine optische Zustandsanzeige für den DC-OK-Status unterstützen einen sicheren und transparenten Betrieb.
Flexibler Einsatz
Das Netzteil ist für einen weiten Eingangsspannungsbereich von 90 V bis 264 V AC ausgelegt. Für erweiterte Leistungsanforderungen können zwei Geräte des gleichen Typs parallel oder in Reihe geschaltet werden. Die robuste Bauweise mit einer MTBF von über 1.000.000 Stunden bei 25 °C sorgt für eine hohe Betriebssicherheit in professionellen Anwendungen.
Technische Daten
- Ausgangsnennleistung: 120 W
- Ausgangsnennspannung: 24 V DC
- Ausgangsnennstrom: 5 A
- Ausgangsspannungsbereich: 23,5 - 28 V DC
- Eingangsspannungsbereich: 90 - 264 V AC
- Montageart: Tragschiene 35
- Anschlussart: Federzuganschluss
- Schutzart: IP20
- Wirkungsgrad: 88 %
Die Wago Stromversorgung Base kombiniert eine zuverlässige 120 W Ausgangsleistung mit einer einstellbaren 24 V DC Spannung. Durch die kompakte Bauweise, die einfache Tragschienenmontage und die effiziente Federzuganschlusstechnik stellt das Gerät eine wirtschaftliche Lösung für den Schaltschrankbau dar. Die hohe Kurzschlussfestigkeit und die Möglichkeit zur Parallel- oder Reihenschaltung bieten zudem die notwendige Flexibilität für anspruchsvolle technische Anforderungen.
Technische Daten
| Hersteller | Wago |
| 1 Ausgangsspannung | 23 - 28 |
| Artikelnummer | WAGO-2587-2144 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Ausgangsnennleistung | 120 |
| Ausgangsnennspannung Ua Nenn | DC 24 V (SELV) |
| Ausgangsnennstrom Ia Nenn | 5 A (DC 24 V) |
| Ausgangsspannung einstellbar | Ja |
| Ausgangsspannung geregelt | Ja |
| Ausgangsspannungsbereich | DC 23,5 … 28 V (einstellbar) |
| Ausgangsstrom | 5 |
| Bemessungsversorgungsspannung AC 50 Hz | 90 - 264 |
| Bemessungsversorgungsspannung AC 60 Hz | 90 - 264 |
| Breite | 35 |
| Breite in Teilungseinheiten | 2 |
| Direktmontage möglich | Nein |
| EAN-13 | 4066966626483 |
| Eingangsnennspannung Ue Nenn | 1 x AC 100 … 240 |
| Eingangsspannungsbereich | 1 x AC 90 … 264 V (Derating -1 % / V für Spannung < AC 100 V) |
| Eingangsstrom Ie | ≤ 4 |
| Einschaltstrom | ≤ 35 A (bei AC 230 V / 25 °C) |
| Geeignet für Reiheneinbau | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Ja |
| Geeignet für Wandmontage | Nein |
| Gewicht | 470 |
| Gewicht | 0,509 kg |
| Höhe | 125 |
| Interne Sicherung | T 5 A / 250 |
| Isolationsspannung (Pri-PE, AC) | 2.210 |
| Isolationsspannung (Pri-Sek, AC) | 3.510 |
| Konformitätskennzeichnung | CE |
| Kurzschlussfest | Ja |
| Leckstrom bei Nennspannung | ≤ 416 µA |
| Leerlauffest | Ja |
| Leistungsabgabe | 120 |
| Leistungsfaktor | ≥ 0,6 (AC 115 V); ≥ 0,48 (AC 230 V) |
| Leistungsfaktorkorrektur (PFC) | Passiv |
| Max Ausgangsstrom 1 | 5 |
| Maße (B x H x T) | 56 x 125 x 138 |
| Montageart | Tragschiene 35 |
| MTBF | > 1.000.000 h (bei 25 °C; gemäß IEC 61709; SN 29500) |
| Nennnetzfrequenz-Bereich | 47 Hz / 63 |
| Nennwert Ausgangsspannung 1 | 24 |
| Nennwert Ausgangsstrom 1 | 5 |
| Netzausfall-Überbrückung | ≥ 50 ms (AC 230 V) |
| Normen/Bestimmungen | EN 62368-1 / EN 55032 / EN 55035 / EN IEC 61000-3-2 / EN 61000-3-3 / EN IEC 61000-6-4 / EN IEC 61000-6-2 / UL 61010-1 / UL 61010-2-201 / SEMI F47 / EN 61558-2-16 |
| Parallelschaltbar | Ja, für 2 Geräte des gleichen Typs |
| Phasen | 1 |
| Regelabweichung | ≤ 1 |
| Reihenschaltbar | Ja, für 2 Geräte des gleichen Typs |
| Restwelligkeit | ≤ 100 mV (Spitze - Spitze) |
| Schutzart | IP20; gemäß EN 60529 |
| Schutzklasse | I |
| Signalisierung | Optische Zustandsanzeige (DC OK) |
| Spannungsart der Versorgungsspannung | AC |
| Stabilisiert | Ja |
| Tiefe | 110 |
| Verhalten bei Überlast | bei Kurzschluss Abschaltung und automatischer Wiederanlauf |
| Verlustleistung Pv | ≤ 5 W (Stand-by); ≤ 16,8 W (Volllast) |
| Verschmutzungsgrad | 2 |
| Voreinstellung | DC 24 |
| Wirkungsgrad typ | 88 |
| Überspannungskategorie | III (≤ 2000 m); II (> 2000 m) |
| WEEE-Nr. | 40917098 |
