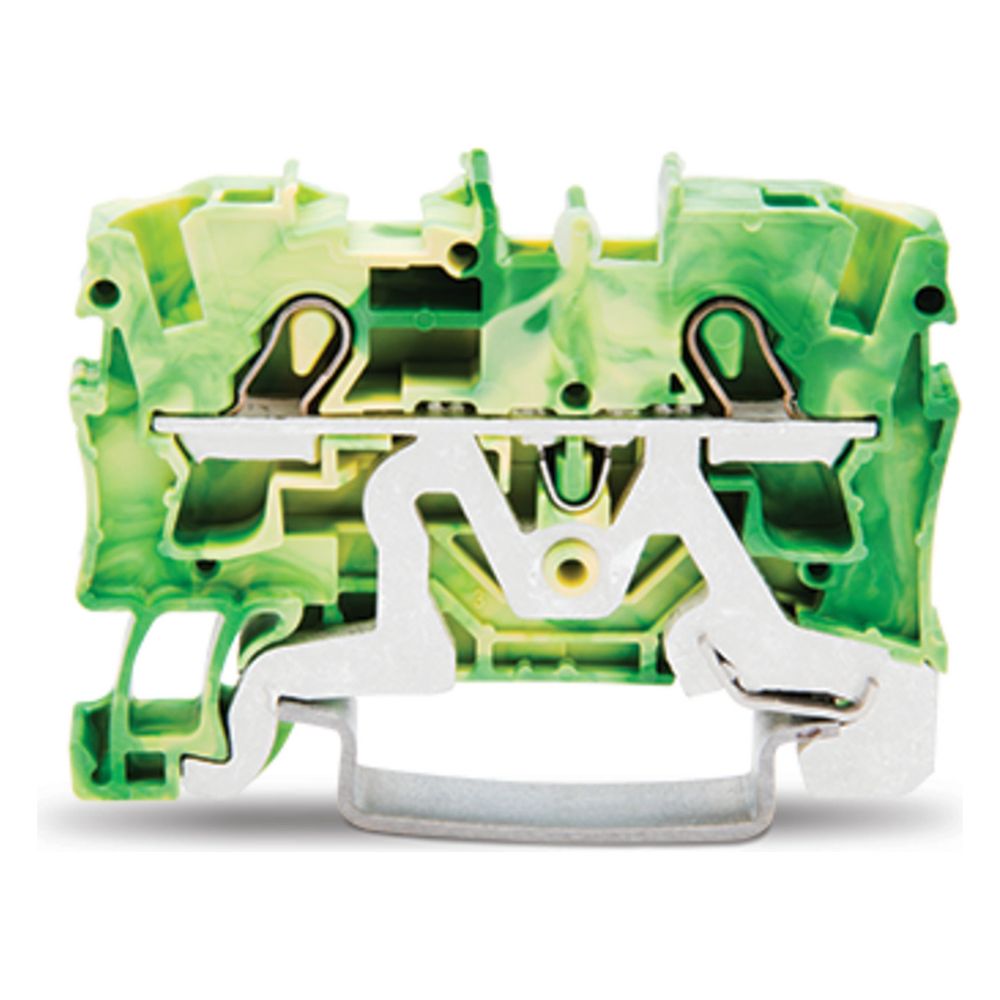

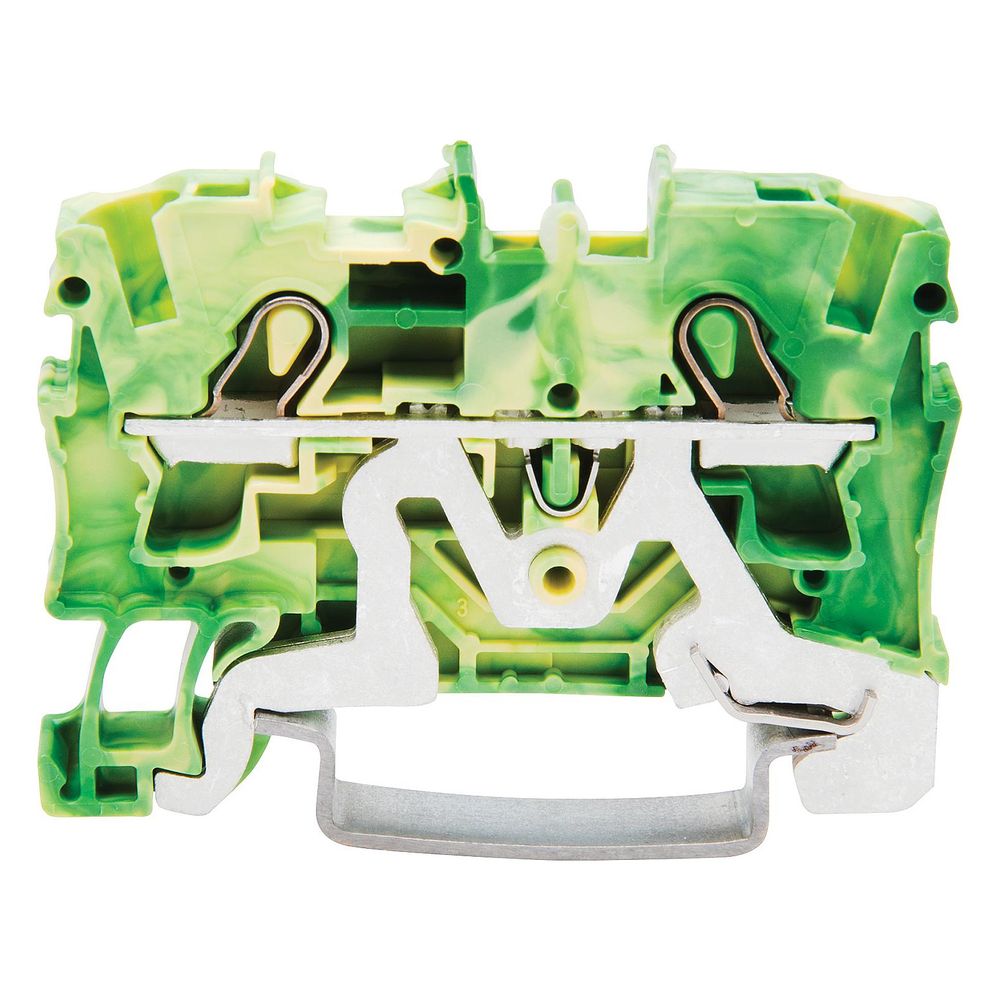

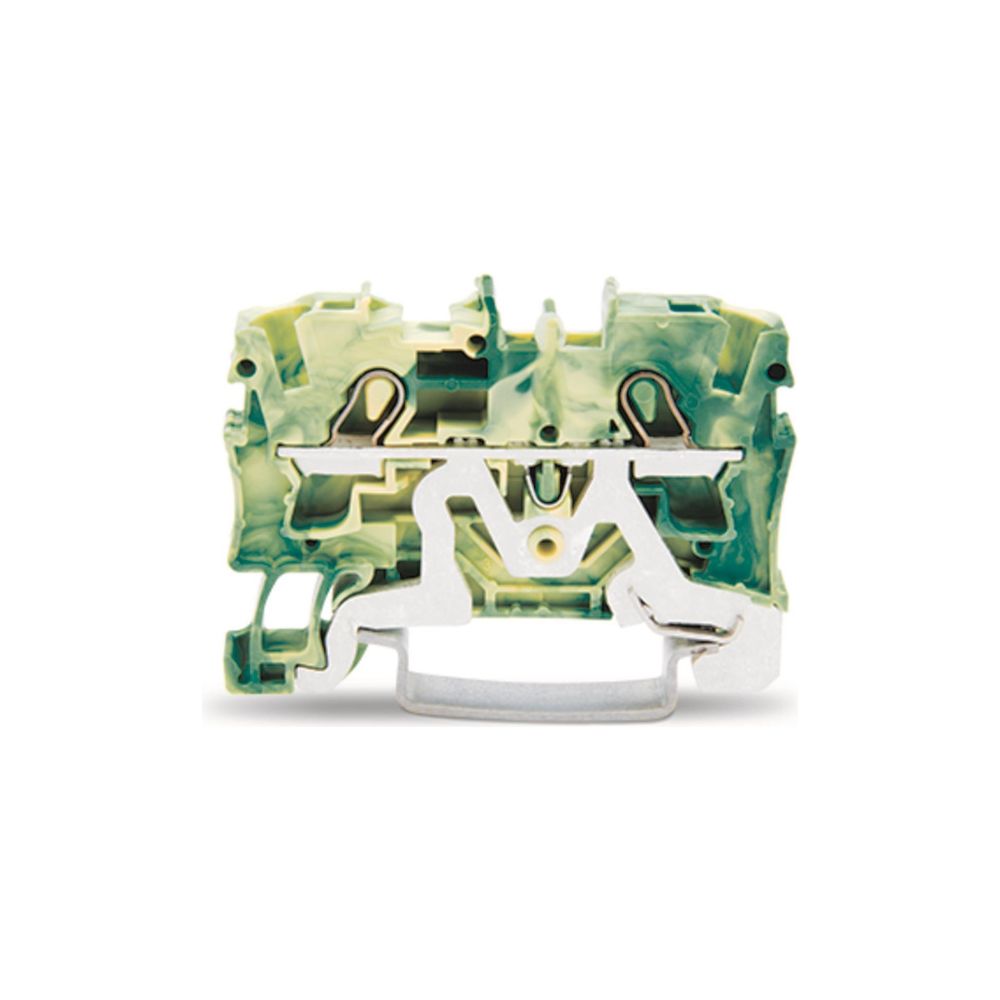

Wago 2-Leiter-Schutzleiterklemme TOPJOB S 2004-1207, 0,5-6mm2, Thermoplast, Grün/Gelb

Die 2-Leiter-Schutzleiterklemme der Serie TOPJOB S ermöglicht eine sichere elektrische und mechanische Verbindung zwischen Leitern und der Tragschiene. Durch den integrierten Kontaktfuß erfolgt die Erdung direkt über die Hutschiene, wobei die bewährte Federzuganschlusstechnik für eine zuverlässige Kontaktierung sorgt. Das Bauteil ist für den Einsatz in der modernen Gebäudeinstallation sowie in industriellen Anwendungen konzipiert.

Effiziente Anschlusstechnik

Die Klemme nutzt die Push-in CAGE CLAMP Technologie, die den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne den Einsatz von Werkzeugen erlaubt. Für feindrähtige Leiter ohne Aderendhülse ist die Betätigung mittels Werkzeug vorgesehen. Die Abisolierlänge der Leiter sollte zwischen 11 und 13 mm liegen. Dank der kompakten Bauweise mit einer Breite von 6,2 mm lässt sich das System platzsparend auf der Tragschiene montieren.

Robuste Materialeigenschaften

Das Gehäuse besteht aus hochwertigem, thermoplastischem Polyamid, das die Anforderungen der Brennbarkeitsklasse V0 gemäß UL 94 erfüllt. Die Klemme ist für eine Betriebstemperatur von bis zu 105 °C ausgelegt und bietet durch die Isolierstoffgruppe I eine hohe elektrische Sicherheit. Zudem ist das Produkt für bestimmte Ex-Anwendungen zugelassen und unterstützt die PEN-Funktion, was die Flexibilität bei der Installation in verschiedenen Stromkreisen erhöht.

Die Schutzleiterklemme überzeugt durch ihre universelle Einsetzbarkeit und die wartungsfreie Anschlusstechnik. Mit einem Leiterquerschnittsbereich von 0,5 mm² bis 6 mm² deckt sie ein breites Spektrum an Anforderungen ab. Die robuste Konstruktion aus Thermoplast und die einfache Montage auf der Hutschiene TH35 gewährleisten eine dauerhafte und sichere Verbindung in anspruchsvollen Umgebungen.

Technische Daten

• Anschlussart: Federzuganschluss
• Leiterquerschnitt eindrähtig: 1 - 6 mm²
• Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 - 4 mm²
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 6 mm²
• Leiterquerschnitt mehrdrähtig: 0,5 - 4 mm²

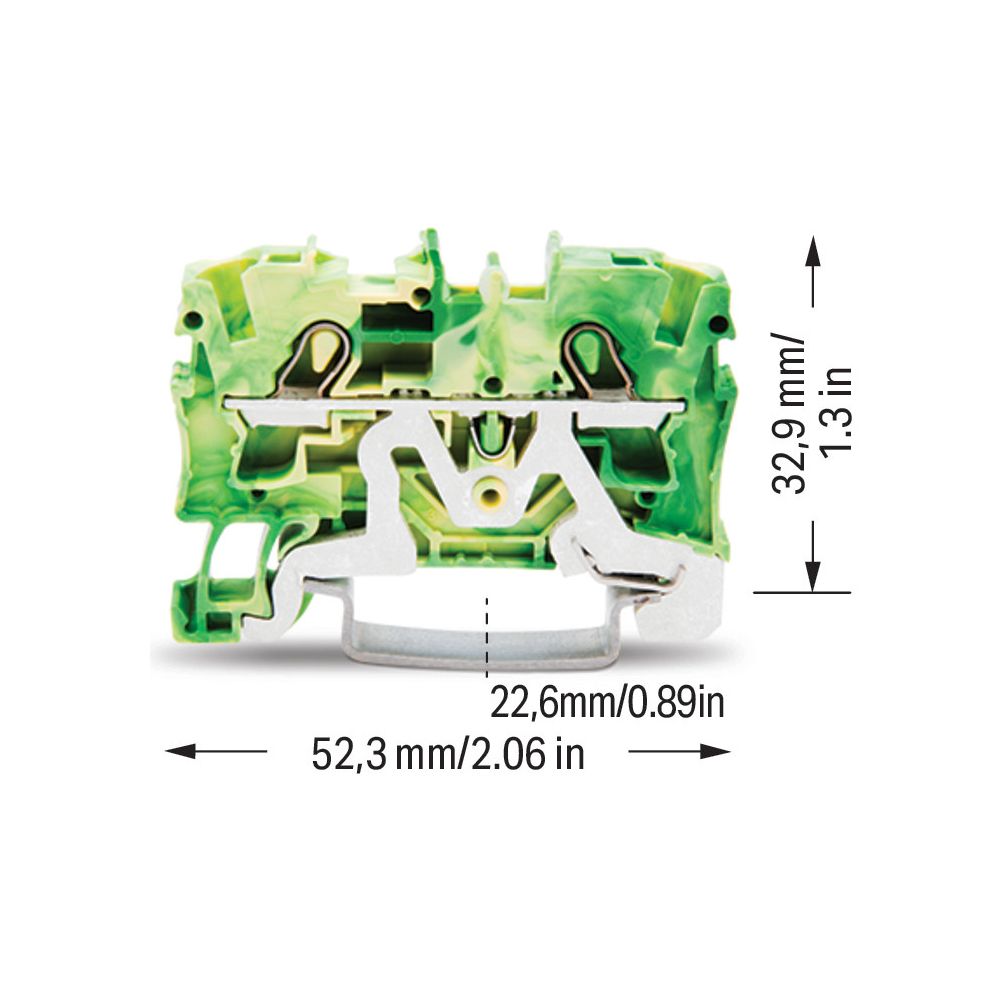

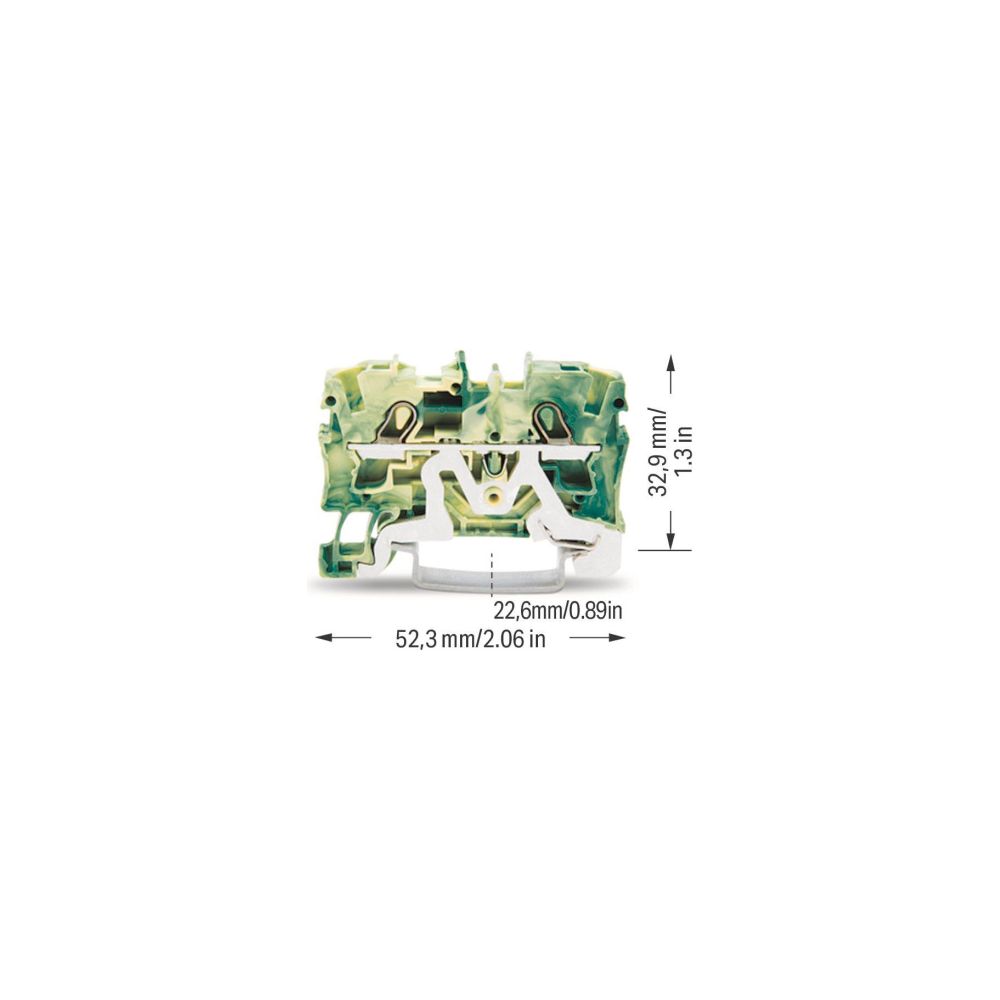

• Breite: 6,2 mm
• Höhe: 52,3 mm
• Tiefe: 32,9 mm
• Betriebstemperatur: 105 °C
• Montageart: Hutschiene TH35
