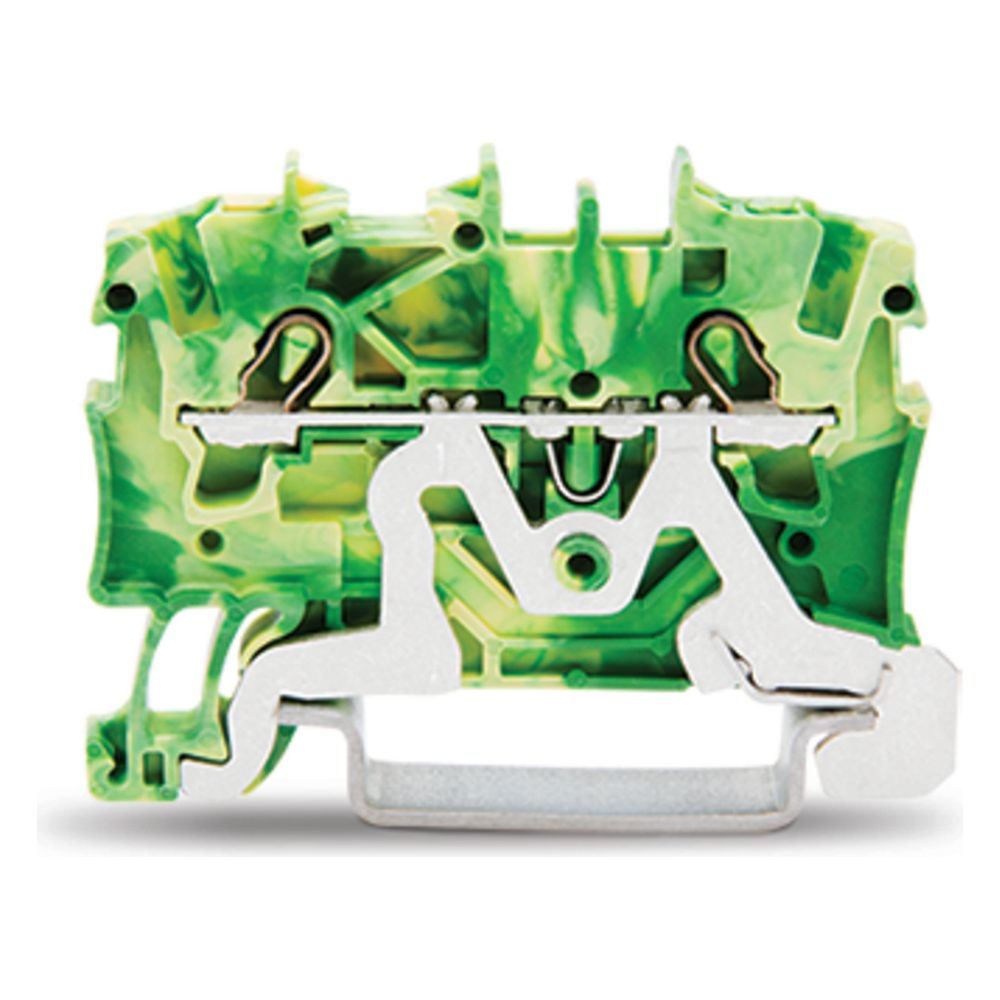

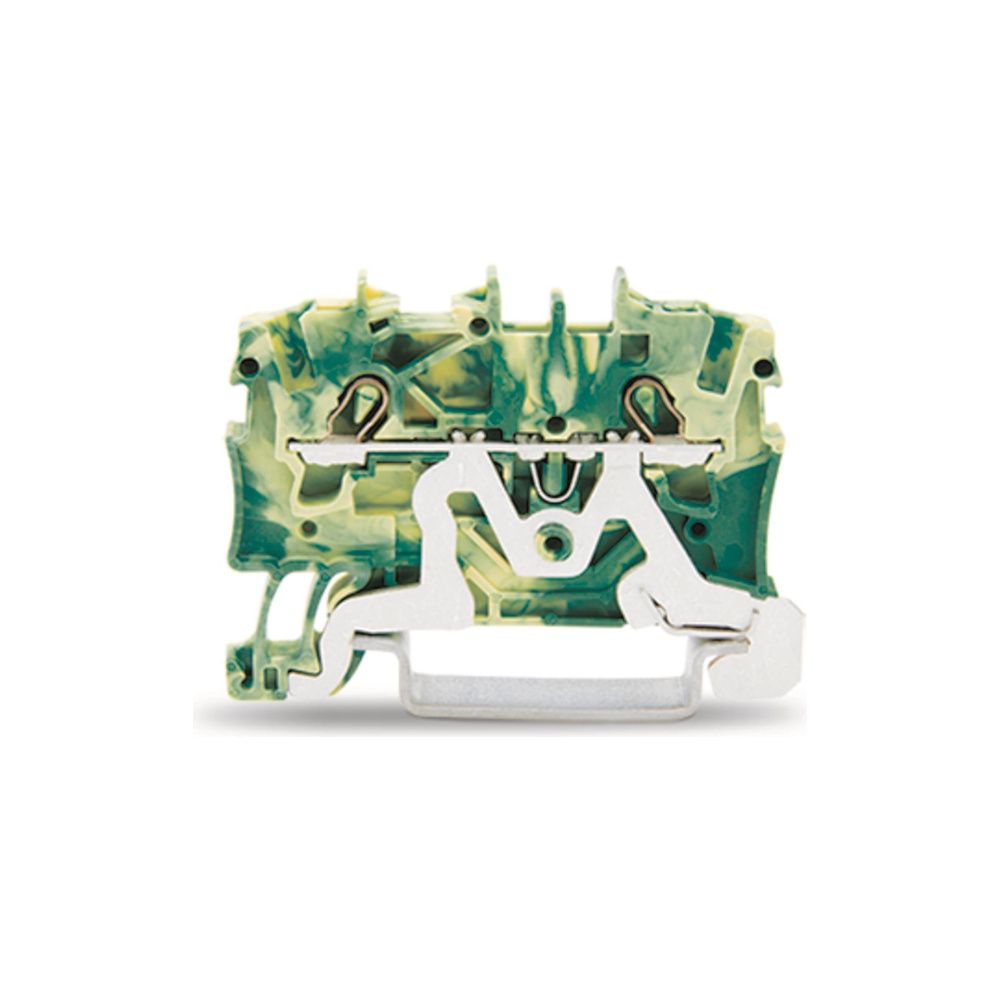

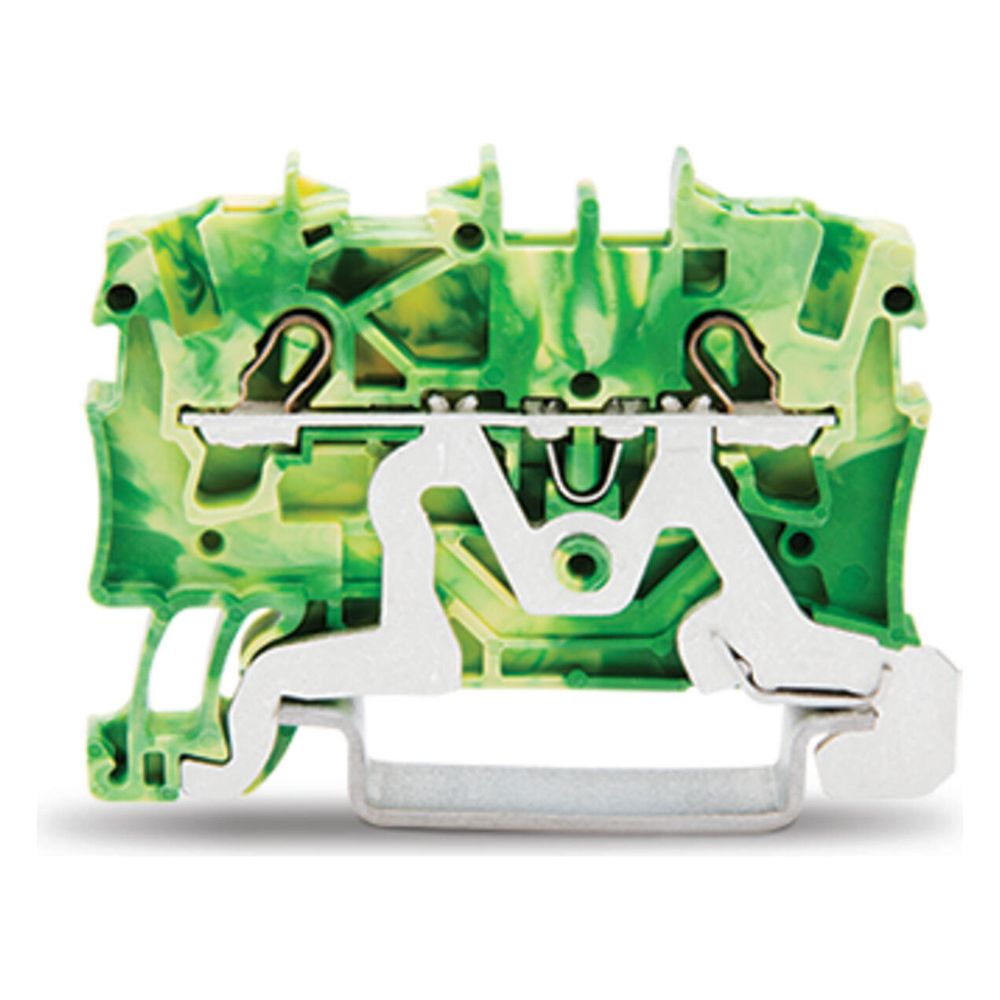

Wago Schutzleiterklemme TOPJOB S 2001-1207, 0,25-2,5mm2, Polyamid, Grün/Gelb
Die 2-Leiter-Schutzleiterklemme der Serie TOPJOB S ermöglicht eine zuverlässige elektrische Verbindung in der Gebäudeinstallation und Industrie. Durch die integrierte Federzuganschlusstechnik lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² ausgelegt und stellt über einen integrierten Kontaktfuß eine sichere Verbindung zur Tragschiene her.
Anschlusstechnik und Montage
Die Klemme unterstützt verschiedene Leiterarten, wobei für feindrähtige Leiter ohne Aderendhülse ein Betätigungswerkzeug verwendet wird. Die erforderliche Abisolierlänge beträgt 9 bis 11 mm. Mit einer Breite von 4,2 mm ist die Klemme platzsparend konzipiert und bietet flexible Beschriftungsmöglichkeiten. Die Montage erfolgt auf einer Hutschiene TH35. Für den ordnungsgemäßen Abschluss der Reihenklemme ist eine separate Abschlussplatte erforderlich.
Material und Sicherheit
Das Gehäuse besteht aus Polyamid, einem Thermoplast, das die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 erfüllt. Die Klemme ist für eine Betriebstemperatur von bis zu 105 °C ausgelegt und unterstützt die PEN-Funktion. Die robuste Konstruktion und die Eignung für anspruchsvolle Temperaturbereiche ermöglichen einen dauerhaften Einsatz in professionellen Verdrahtungsumgebungen.
Die Schutzleiterklemme überzeugt durch ihre hohe Flexibilität bei der Leiteraufnahme und die schnelle Montage mittels Federzugtechnik. Mit einem Querschnittsbereich von 0,25 mm² bis 2,5 mm² und der kompakten Bauweise stellt sie eine effiziente Lösung für anspruchsvolle Verdrahtungsaufgaben dar. Die Ausführung aus Polyamid und die Eignung für Betriebstemperaturen bis 105 °C unterstützen eine dauerhafte Funktionalität.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 0,5 - 2,5 mm²
- Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 - 1,5 mm²
- Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 - 2,5 mm²
- Leiterquerschnitt mehrdrähtig: 0,25 - 1,5 mm²
- Anzahl der Klemmstellen: 2
- Montageart: Hutschiene TH35

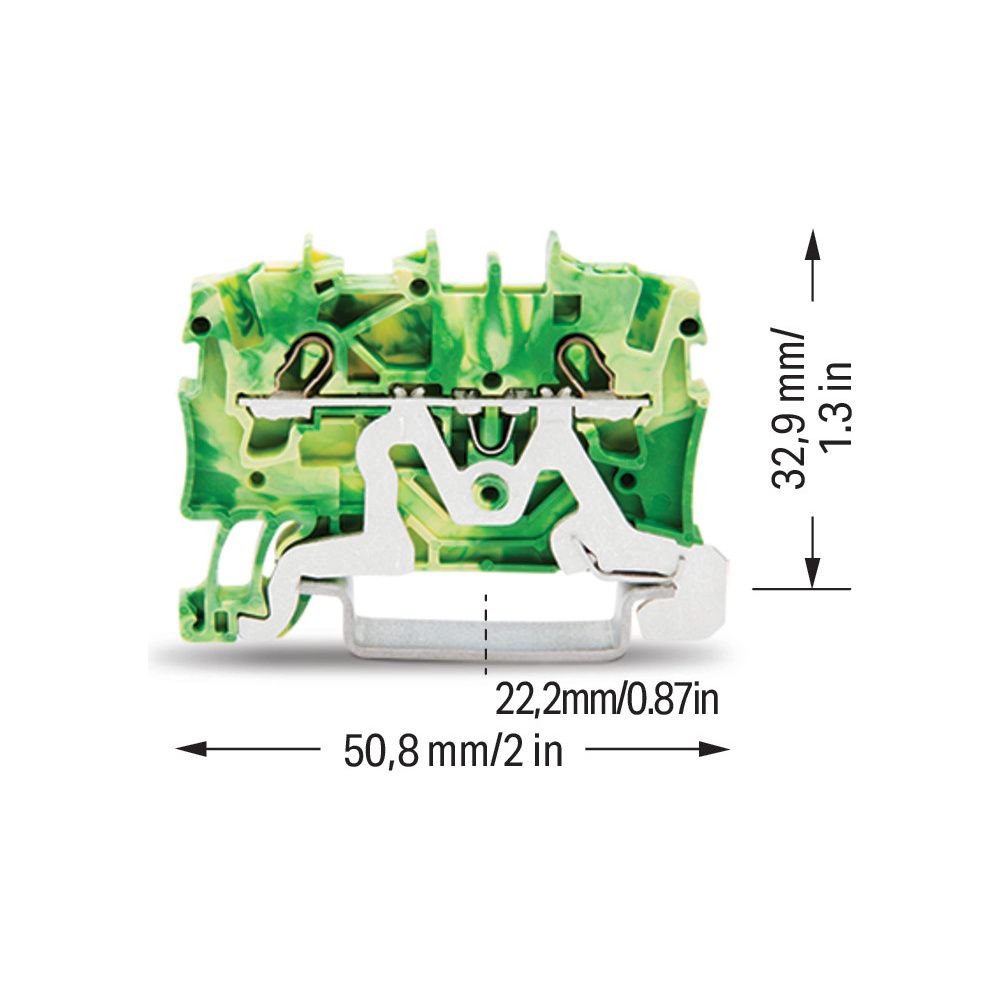

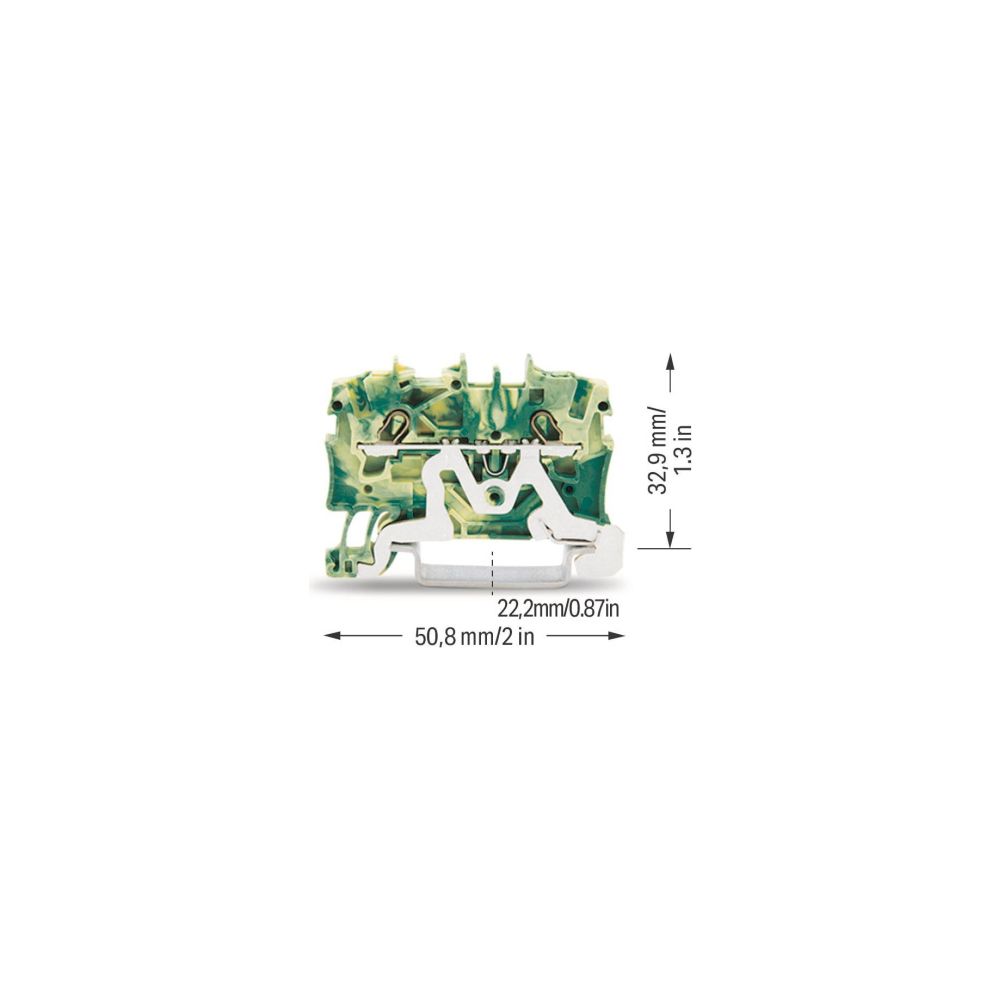

- Breite: 4,2 mm
- Höhe: 50,8 mm
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 1,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-2001-1207 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,081 |
| Breite | 4,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332997317 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 6,7 |
| Gewicht | 0,714 kg |
| Höhe | 50,8 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,5 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
