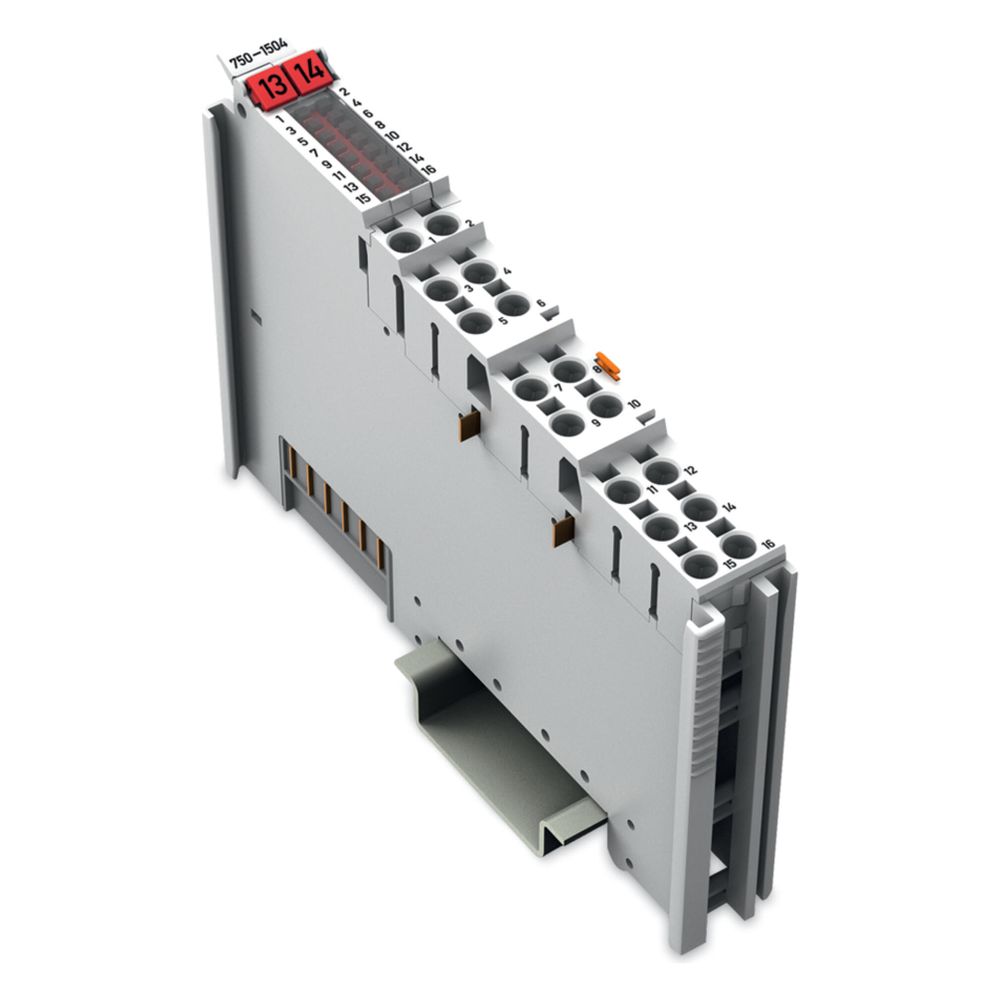

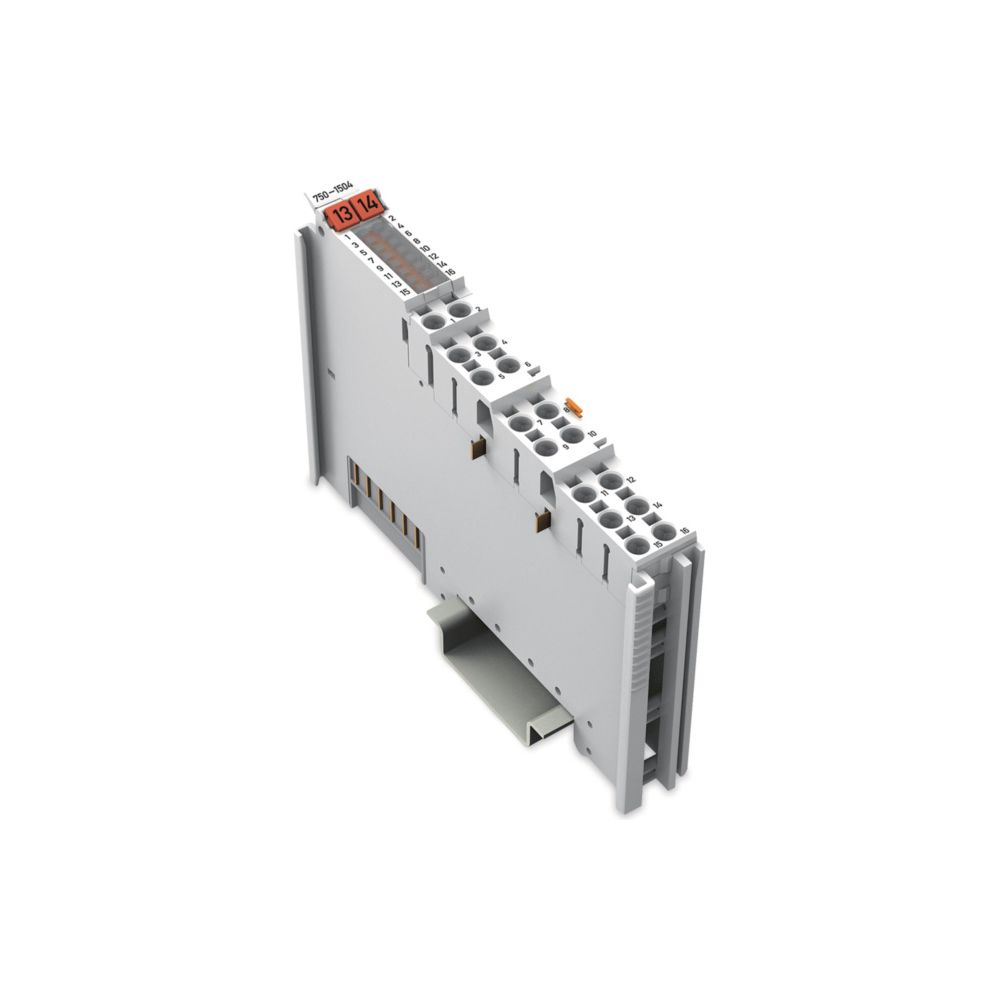

Wago Digitalausgangsmodul 750-1504, 16-Kanal, 24V, 0,5A, Polycarbonat/Polyamid 6.6, lichtgrau

Das Digitalausgangsmodul 750-1504 von Wago ermöglicht die effiziente Ausgabe von 16 binären Steuersignalen an Aktoren wie Magnetventile, Schütze oder Relais. Mit einer kompakten Baubreite von 12 mm ist das Modul für den Einsatz im Wago I/O-System konzipiert und unterstützt ohmsche, induktive sowie Lampenlasten. Die Anbindung erfolgt über Push-in-Federzuganschlüsse, die eine schnelle und sichere Verdrahtung ermöglichen.

Funktionsweise und Anschluss

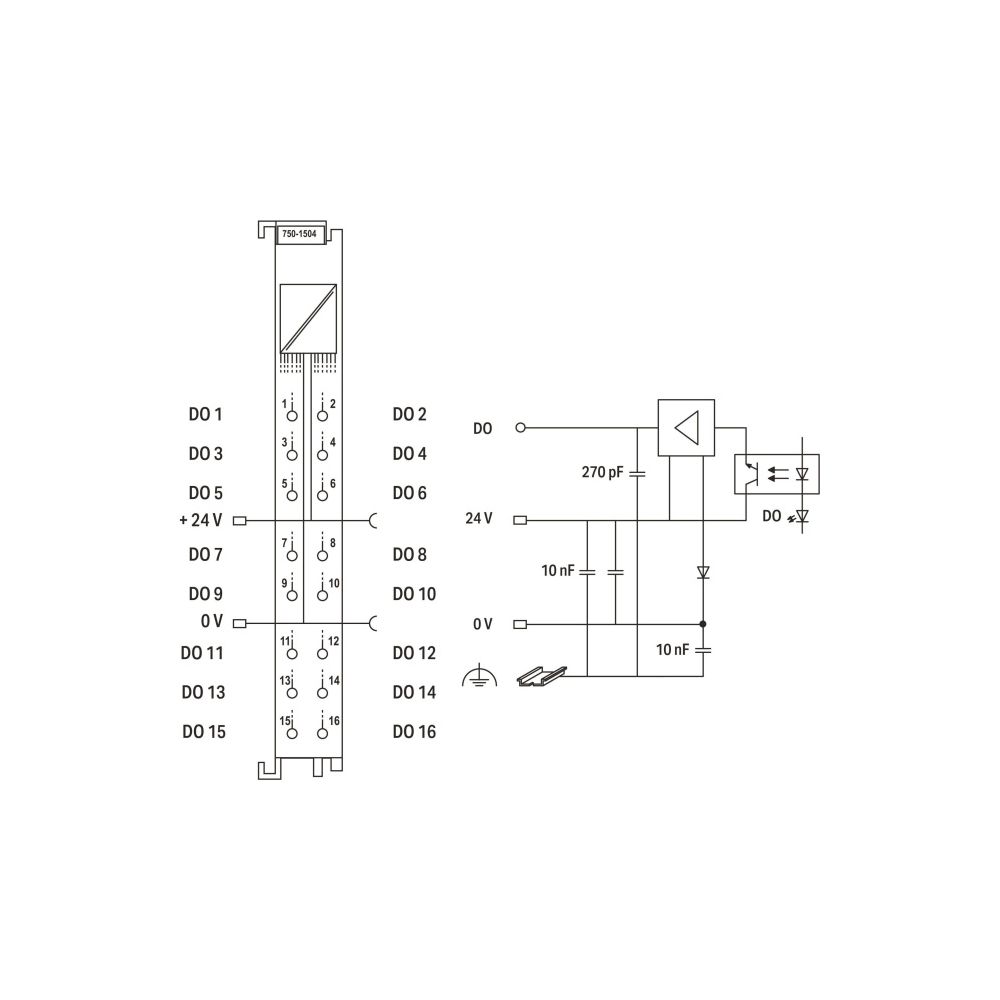

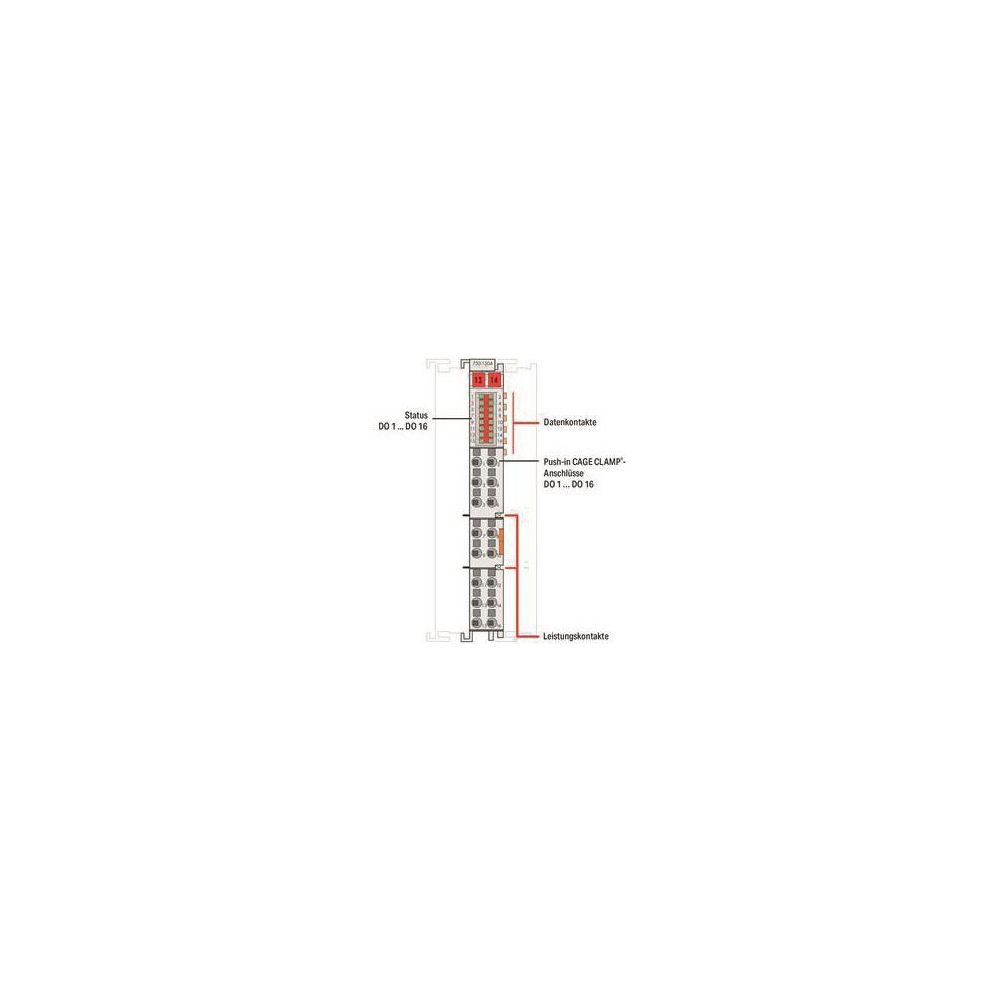

Das Modul verarbeitet Signale mit einer Spannung von 24 V DC und bietet einen Ausgangsstrom von 0,5 A pro Kanal. Die Statusanzeige der einzelnen Kanäle erfolgt direkt am Gerät über grüne LEDs, was eine schnelle Diagnose vor Ort ermöglicht. Zur Betriebssicherheit sind die Feld- und Systemebene galvanisch voneinander getrennt. Die Montage erfolgt platzsparend auf einer 35 mm Tragschiene.

Einsatz in der Automatisierung

Durch die feldbusunabhängige Architektur lässt sich das Modul flexibel in dezentrale Automatisierungslösungen integrieren. Es ist für den Betrieb in explosionsgefährdeten Bereichen der Kategorie 3 G und 3 D zugelassen. Die robuste Bauweise aus Polycarbonat und Polyamid 6.6 sorgt für Langlebigkeit in industriellen Umgebungen. Mit einer maximalen Schaltfrequenz von 1 kHz eignet sich das Modul für eine Vielzahl von Standardanwendungen in der Steuerungstechnik.

Die Kombination aus hoher Kanaldichte und kompakter Bauform macht dieses Modul zu einer effizienten Lösung für Automatisierungsprojekte. Mit 16 digitalen Ausgängen, einer Versorgungsspannung von 24 V DC und einem Ausgangsstrom von 0,5 A pro Kanal bietet es die notwendige Flexibilität für diverse Lastarten. Die einfache Montage auf der Tragschiene und die bewährte Anschlusstechnik unterstützen eine effiziente Systemintegration.

Technische Daten

• Anzahl der digitalen Ausgänge: 16
• Ausgangsstrom je Kanal: 0,5 A
• Versorgungsspannung: 24 V DC
• Schaltfrequenz max.: 1 kHz
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69 mm
• Schutzart: IP20
• Gewicht: 49,9 g
• Gehäusewerkstoff: Polycarbonat, Polyamid 6.6
