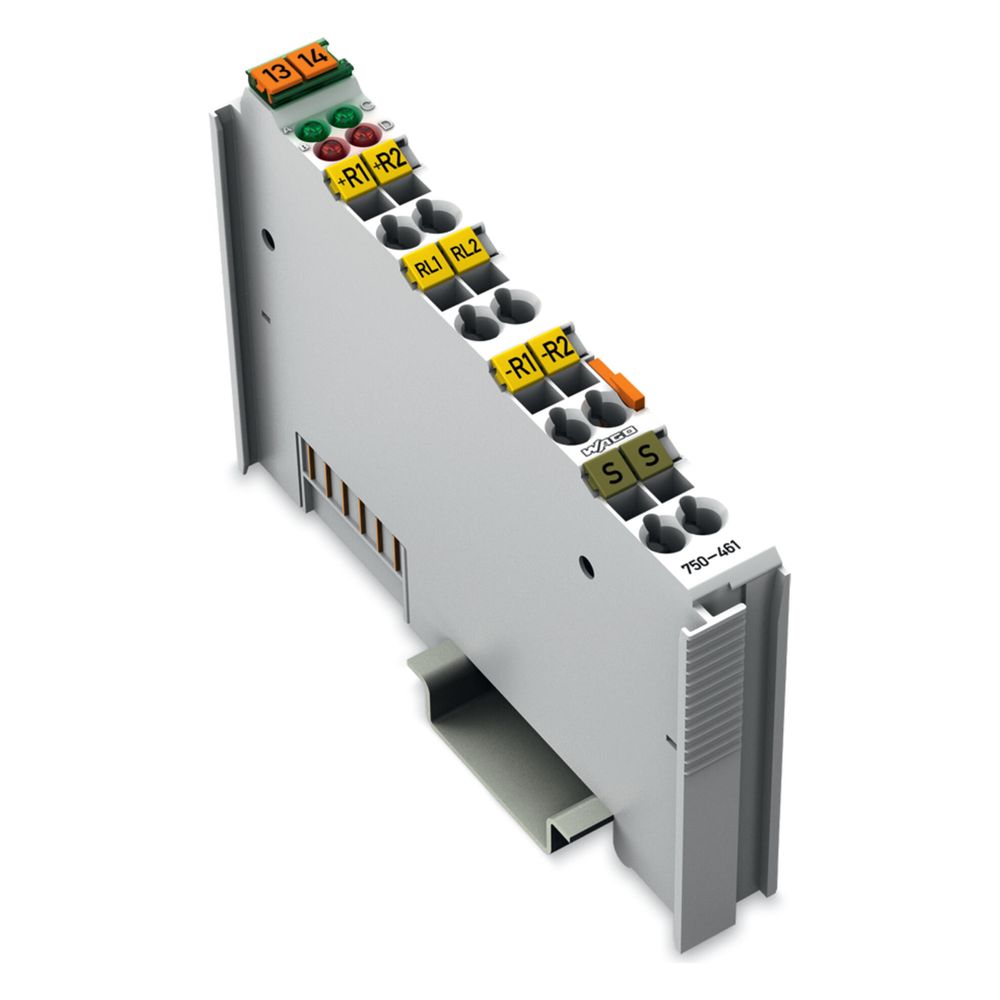

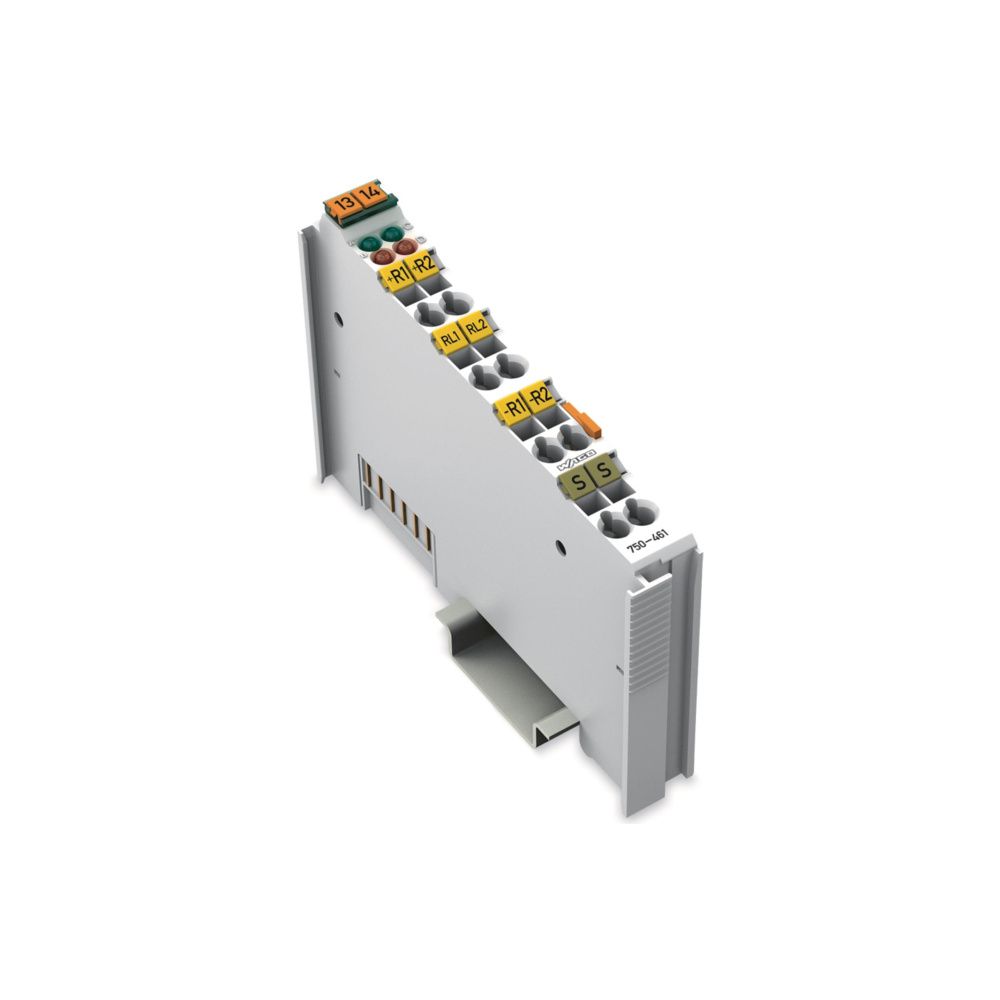

Wago Analogeingangsmodul 750-461, 2 Kanäle, 12 Bit, IP20, lichtgrau

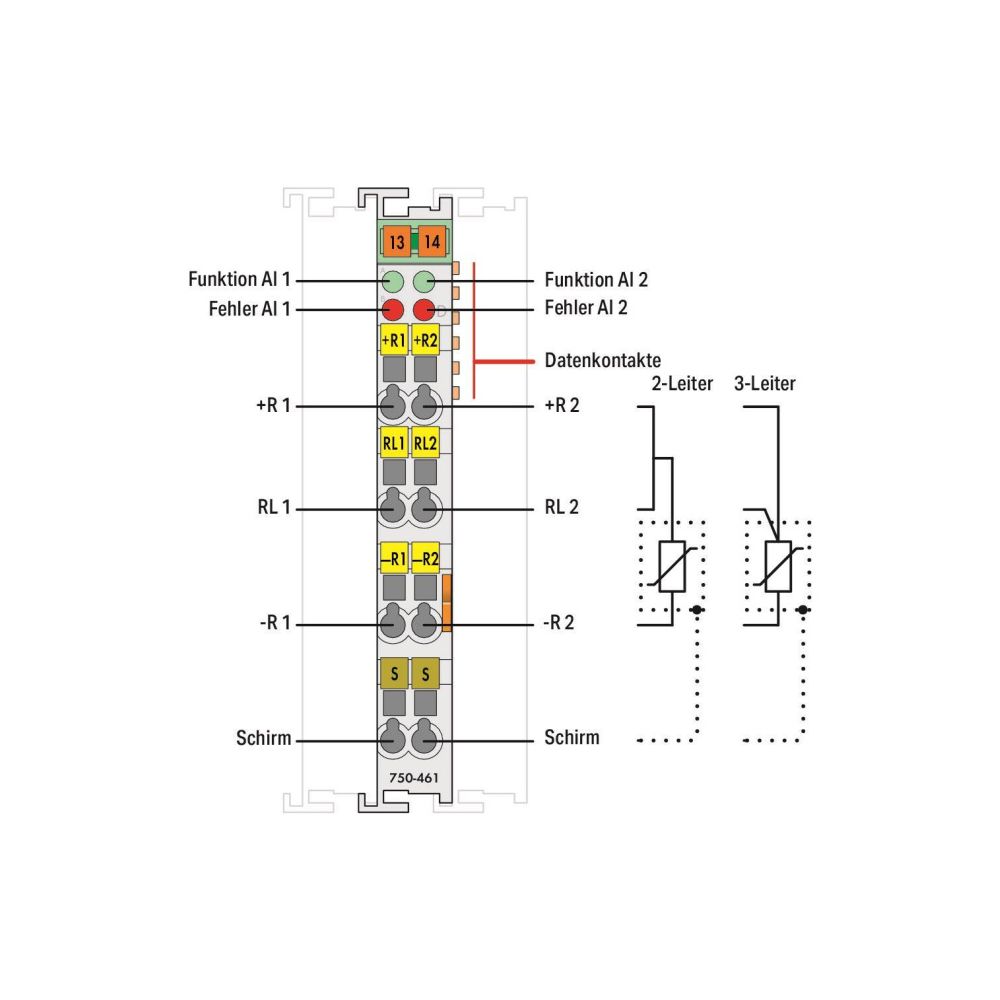

Das Analogeingangsmodul 750-461 von Wago ermöglicht die präzise Erfassung von Widerstandssignalen in dezentralen Automatisierungssystemen. Es verfügt über zwei Kanäle für den direkten Anschluss von Pt100-Widerstandssensoren in 2- oder 3-Leiter-Technik. Die integrierte Linearisierung deckt den gesamten Temperaturbereich ab und sorgt für eine zuverlässige Signalverarbeitung innerhalb des Wago I/O-Systems.

Funktionsweise und Diagnose

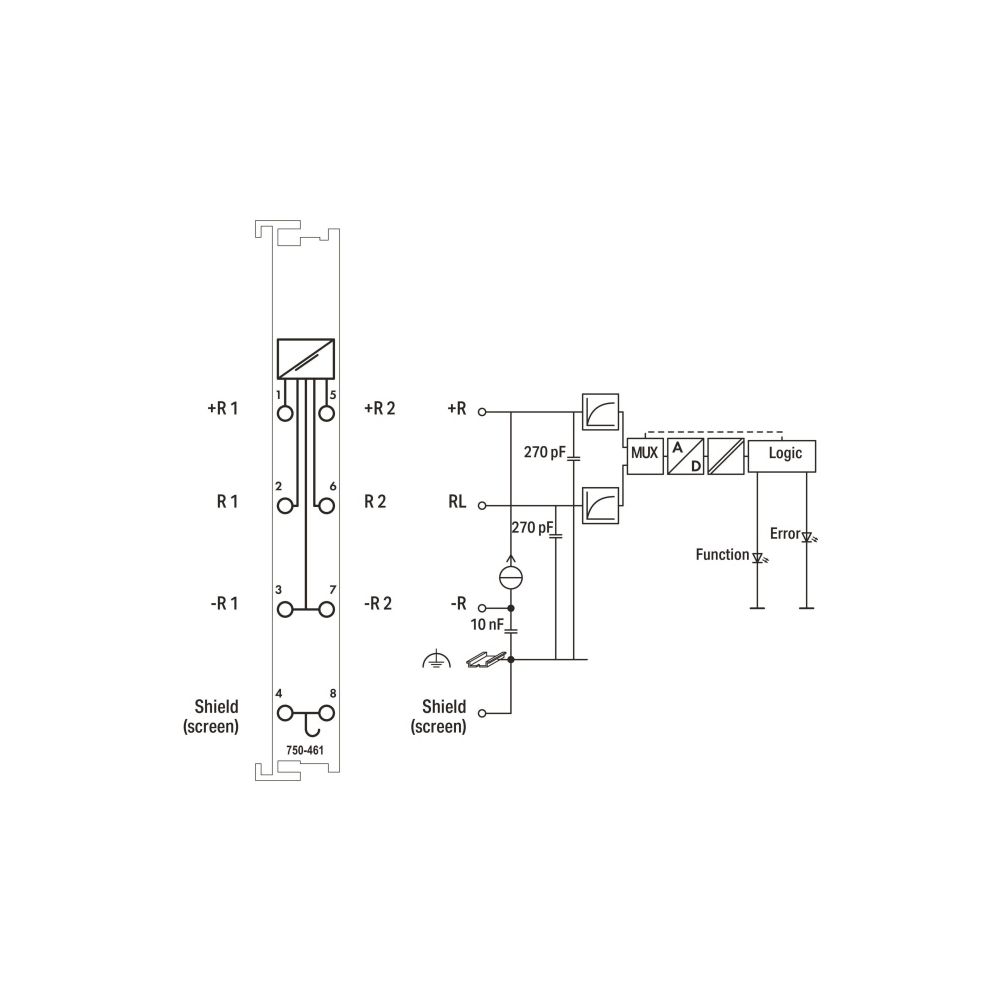

Das Modul übernimmt die automatische Linearisierung der angeschlossenen Sensoren. Zur Überwachung des Betriebszustands sind frontseitige LEDs integriert. Grüne LEDs signalisieren die Betriebsbereitschaft sowie die Kommunikation mit dem Buskoppler, während rote LEDs bei Kurzschluss, Leitungsunterbrechung oder Bereichsüberschreitungen warnen. Die Montage erfolgt einfach und platzsparend auf einer 35 mm Tragschiene.

Anschluss und Sicherheit

Die Anbindung der Feldseite erfolgt über die bewährte Federzuganschlusstechnik, die eine sichere Kontaktierung von Kupferleitern ermöglicht. Das Modul bietet eine Potentialtrennung von 500 V zwischen System und Feld. Zudem ist der Einsatz in explosionsgefährdeten Bereichen gemäß ATEX-Kategorie 2 G für Gas und 3 D für Staub zugelassen, was den Einsatz in anspruchsvollen industriellen Umgebungen unterstützt.

Technische Daten

• Anzahl Kanäle: 2
• Auflösung: 12 Bit
• Sensorarten: Pt100
• Temperaturbereich: -200 … +850 °C
• Anschlusstechnik: Federzuganschluss
• Schutzart: IP20
• Montage: Tragschiene 35
• Breite: 12 mm
• Leistungsaufnahme: 1 W
• Wandlungszeit: 320 ms

Das Modul überzeugt durch seine kompakte Bauweise und die flexible Einbindung in verschiedene Feldbusumgebungen durch die Kombination mit entsprechenden Buskopplern. Mit einer Auflösung von 12 Bit und einer schnellen Wandlungszeit von 320 ms stellt es eine effiziente Lösung für die Temperaturmessung dar. Die robuste Ausführung sowie die Eignung für den Ex-Bereich machen es zu einer zuverlässigen Komponente für industrielle Automatisierungslösungen.
