Beschreibung

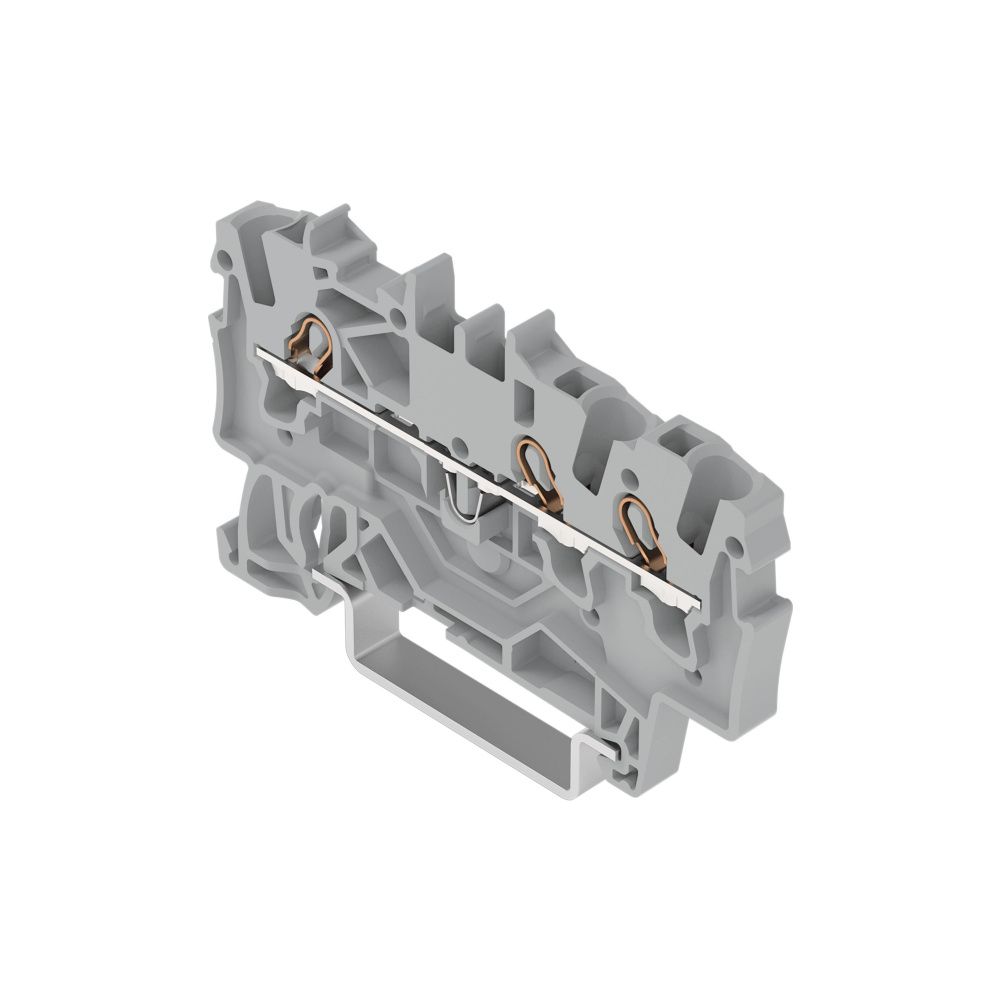

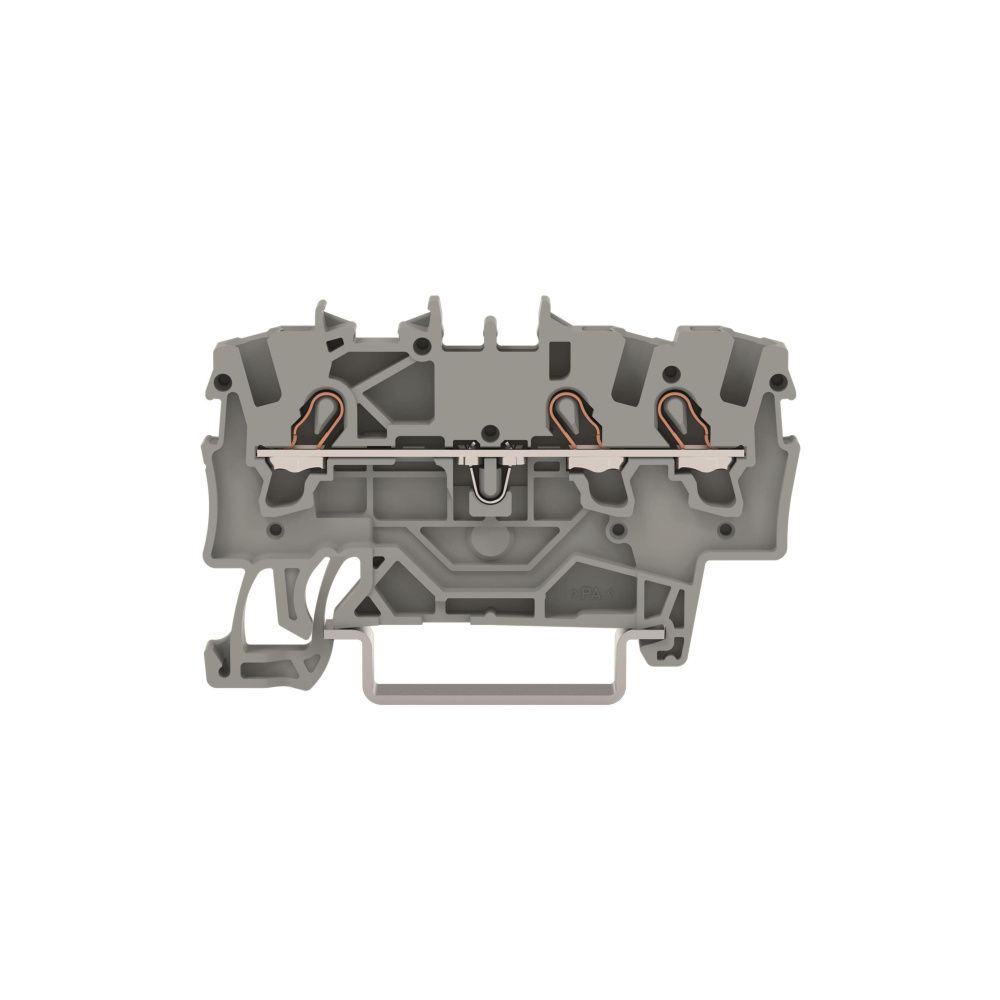

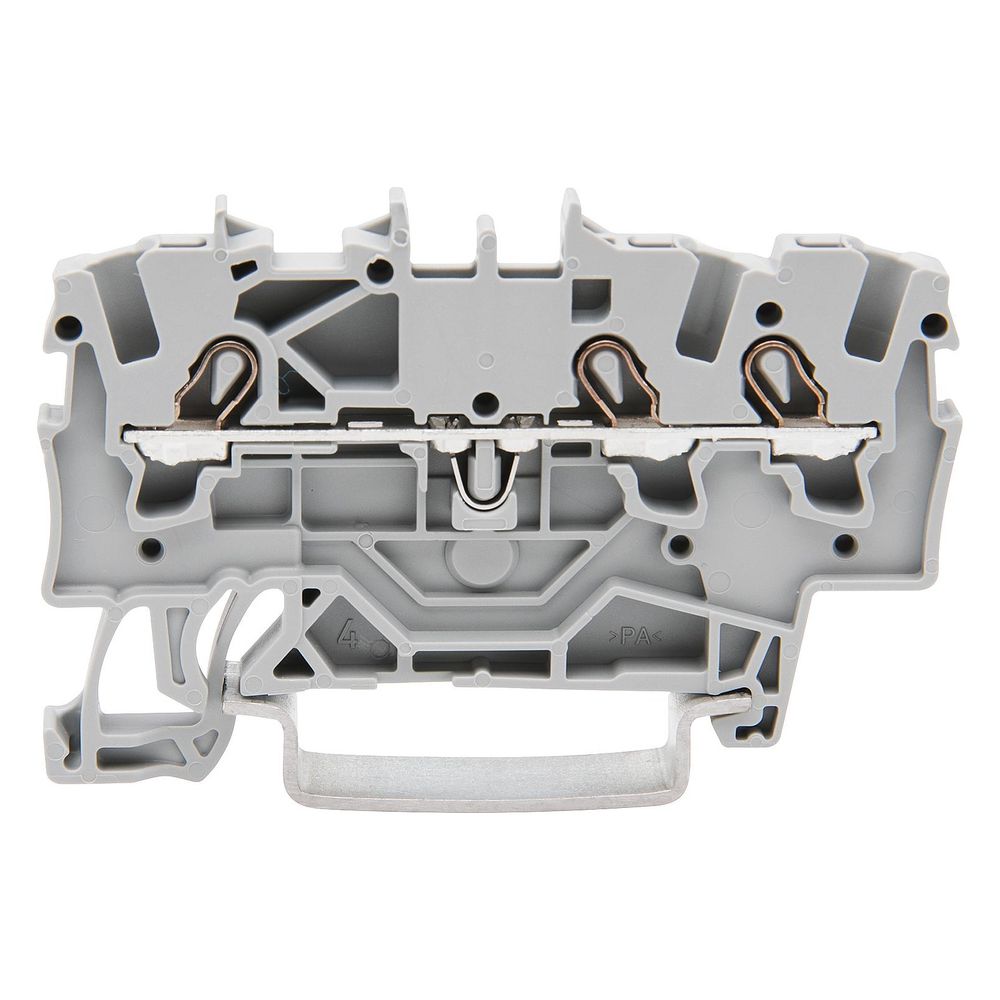

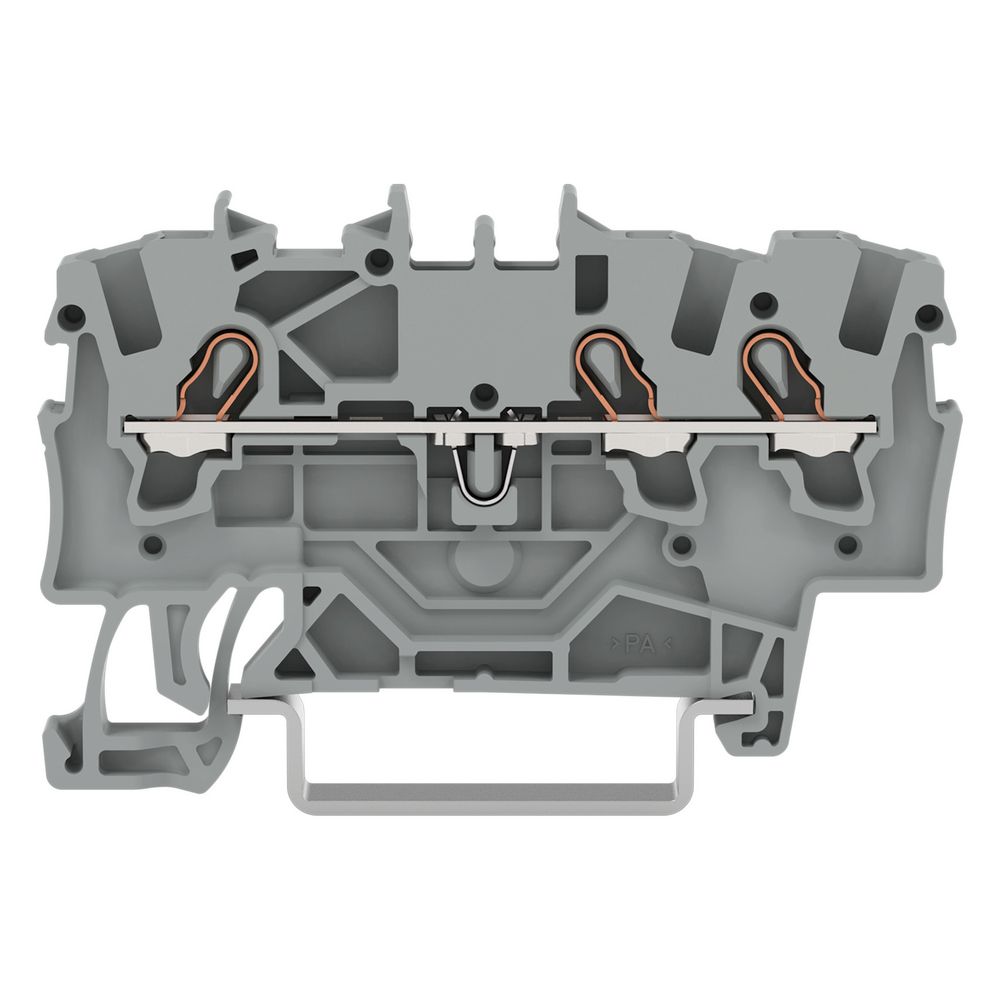

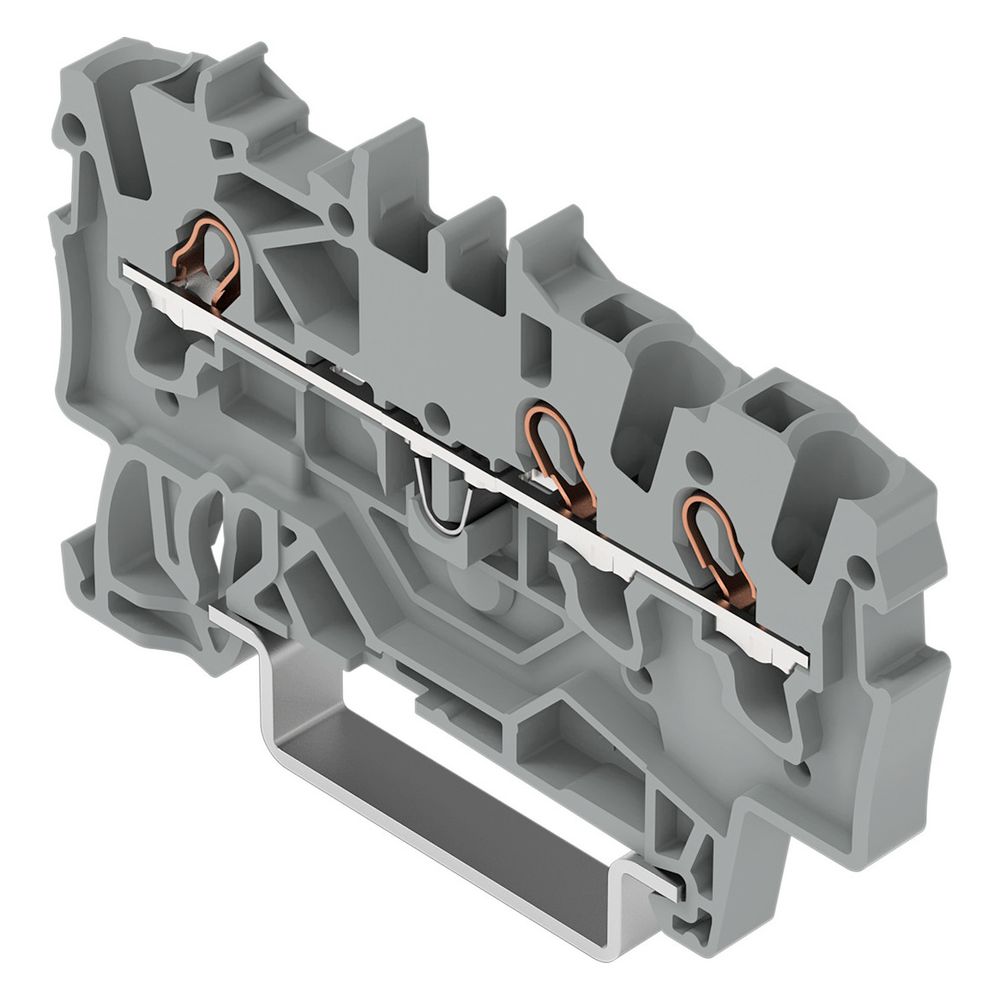

Wago 3-Leiter-Durchgangsklemme TOPJOB S 2001-1301, 1,5mm2, 800V, 18A, Grau
Die 3-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente und sichere elektrische Verbindung in Industrieanwendungen sowie der modernen Gebäudeinstallation. Ausgestattet mit der Push-in CAGE CLAMP Technologie, unterstützt das Bauteil den direkten Anschluss verschiedenster Leiterarten. Die kompakte Reihenklemme ist für eine Bemessungsspannung von 800 V ausgelegt und für den Einsatz in Ex e II Anwendungen geeignet.
Anschlusstechnik und Montage
Die Klemme verfügt über drei Klemmstellen auf einer Ebene und nutzt die bewährte Federzuganschlusstechnik. Diese erlaubt das direkte Stecken von Leitern mit ausreichender Knicksteifigkeit sowie von feindrähtigen Leitern mit Aderendhülse ohne den Einsatz von Werkzeugen. Für die Montage ist eine Hutschiene TH35 vorgesehen. Das Gehäuse aus Thermoplast ist nach der Brennbarkeitsklasse V0 zertifiziert und für eine Betriebstemperatur von 105 °C ausgelegt. Zur Installation ist eine Abschlussplatte erforderlich.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 18 A
- Leiterquerschnitt eindrähtig: 0,5 - 2,5 mm²
- Leiterquerschnitt feindrähtig: 0,25 - 2,5 mm²
- Anschlussart: Federzuganschluss
- Anzahl Klemmstellen: 3
- Montageart: Hutschiene TH35

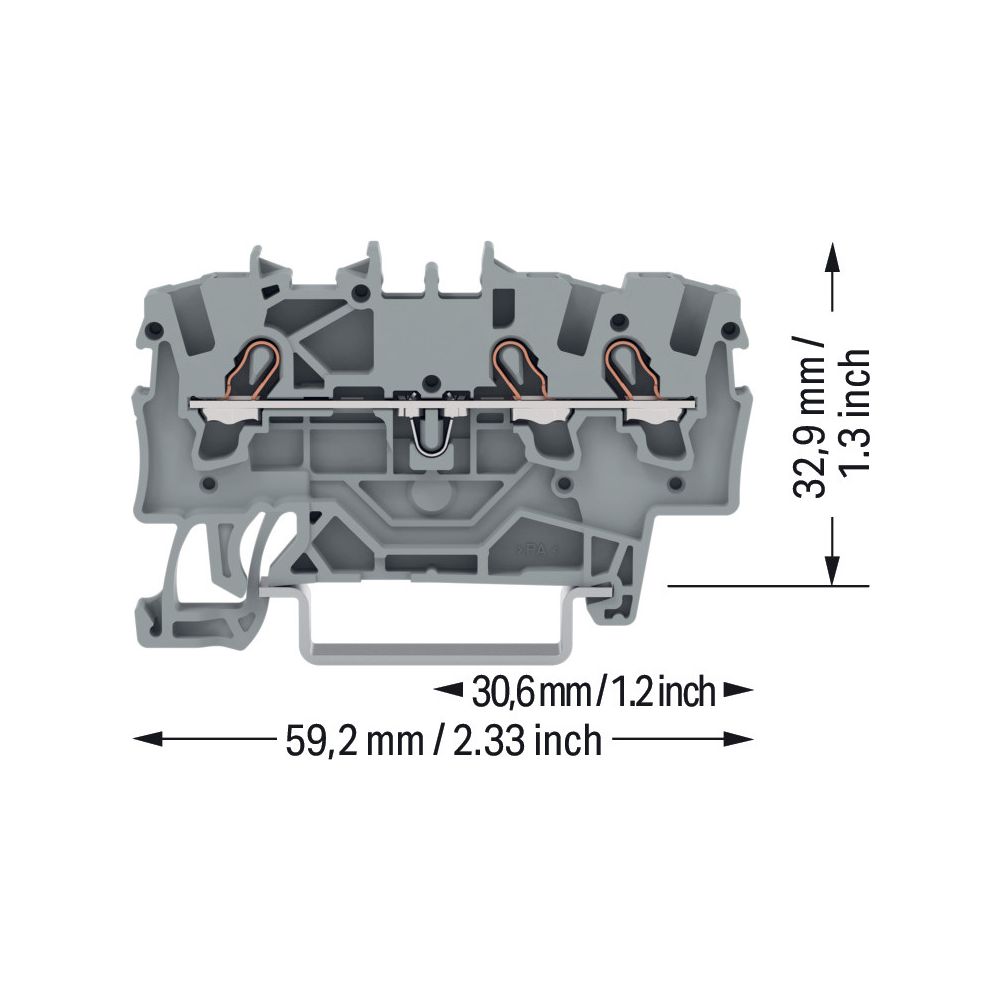

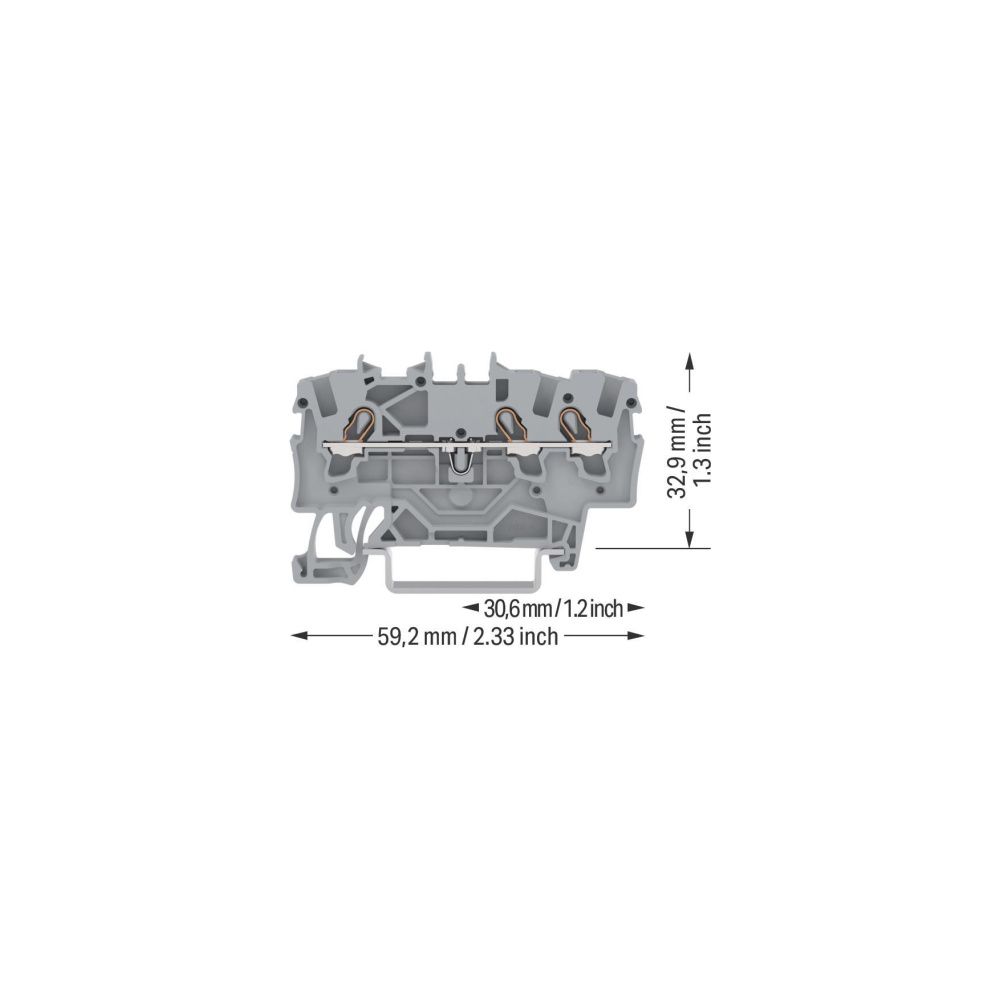

- Breite: 4,2 mm
- Höhe: 59,2 mm
- Tiefe: 32,9 mm
Die Durchgangsklemme überzeugt durch ihre hohe Flexibilität bei der Verdrahtung und die Eignung für anspruchsvolle Umgebungen. Mit einem Bemessungsstrom von 18 A und der Unterstützung für Leiterquerschnitte bis zu 2,5 mm² bietet sie eine zuverlässige Lösung für die Potentialverteilung. Die kompakte Bauweise mit einer Breite von nur 4,2 mm spart wertvollen Platz auf der Tragschiene, während die integrierten Beschriftungsebenen eine übersichtliche Kennzeichnung im Schaltschrank ermöglichen.
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 1,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2001-1301 |
| Ausführung | 3-Leiter EX e II |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 18 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,107 |
| Breite | 4,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332998628 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 4,9 |
| Gewicht | 0,532 kg |
| Höhe | 59,2 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,25 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
