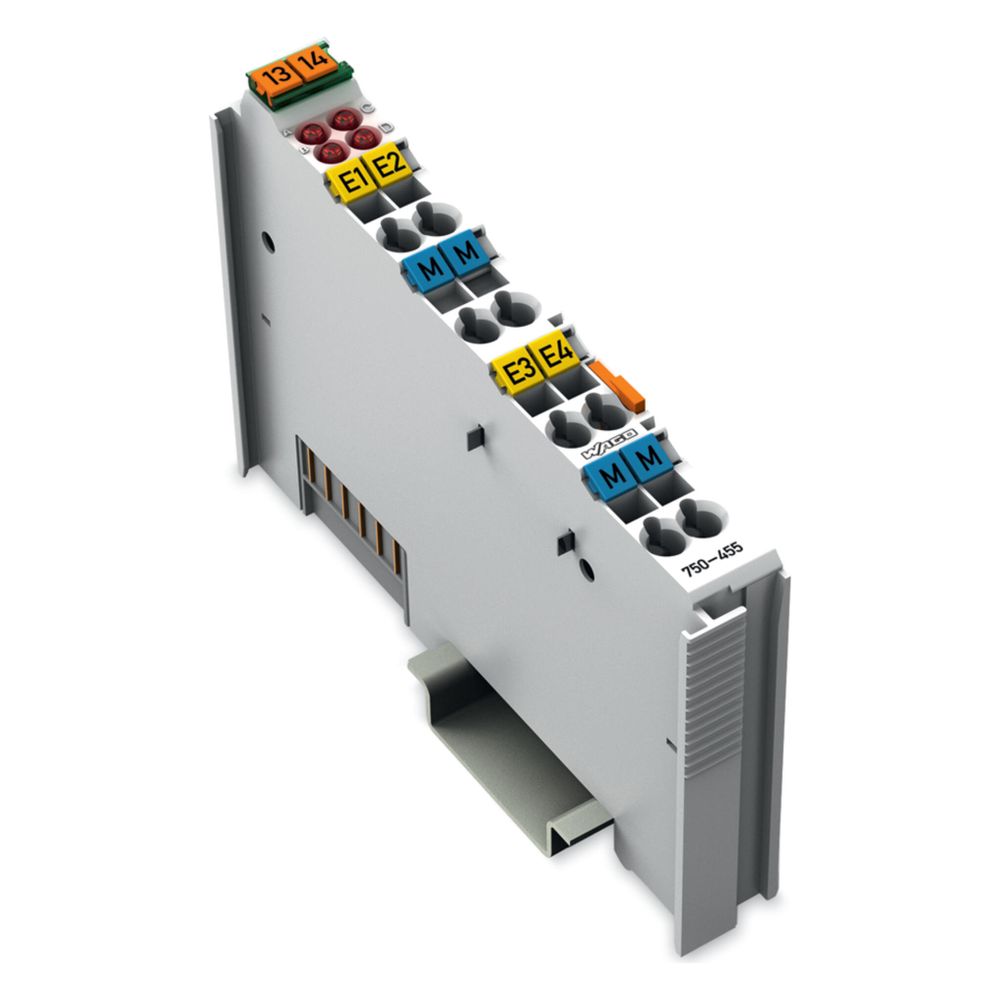

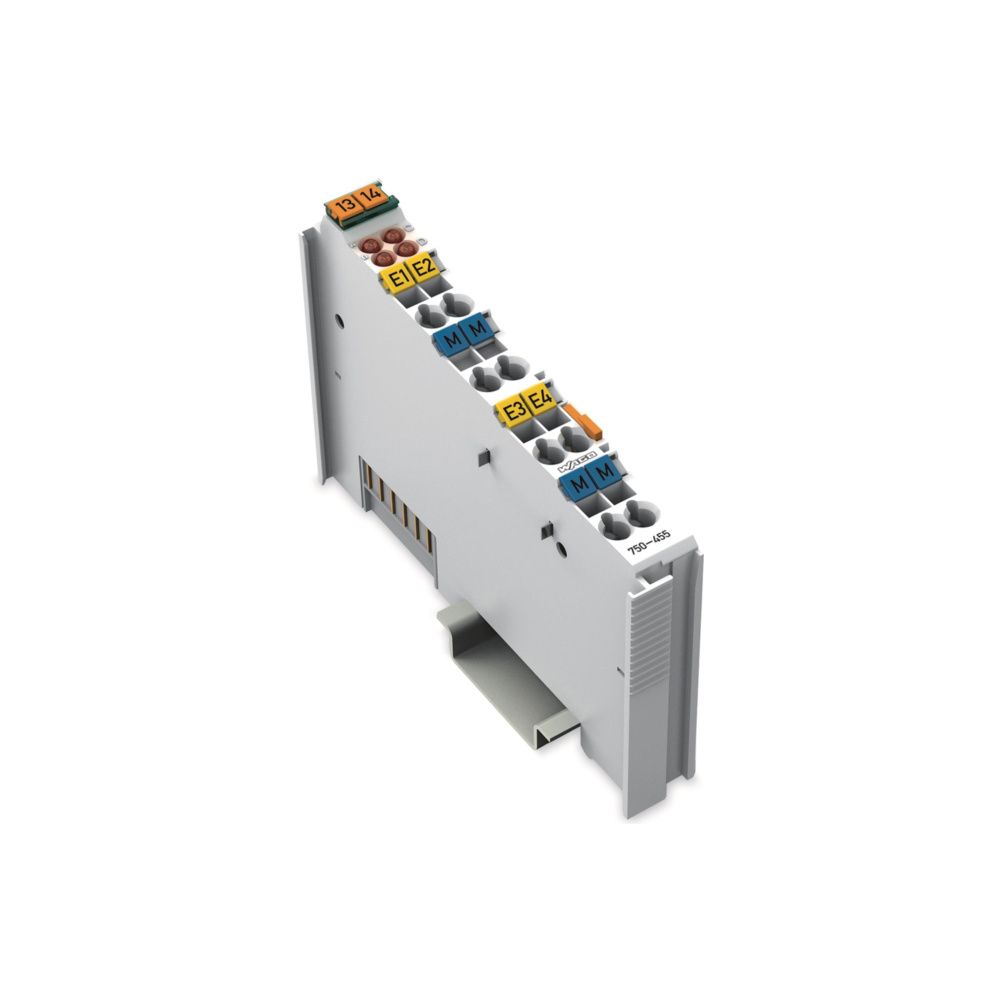

Wago Analogeingangsmodul 750-455, 4-Kanal, 12 Bit, 12x100x69,8mm, Polycarbonat/Polyamid 6.6, lichtgrau, 1

Das Analogeingangsmodul 750-455 von Wago dient der präzisen Erfassung von Stromsignalen im Bereich von 4 bis 20 mA. Das Modul verfügt über vier Kanäle mit einer Auflösung von 12 Bit und ist für den Einsatz in dezentralen Automatisierungssystemen auf Tragschienen konzipiert. Die Signalverarbeitung erfolgt mit einer typischen Wandlungszeit von 10 ms, wobei eine galvanische Trennung zwischen System- und Feldebene sichergestellt ist.

Funktionsweise und Anschluss

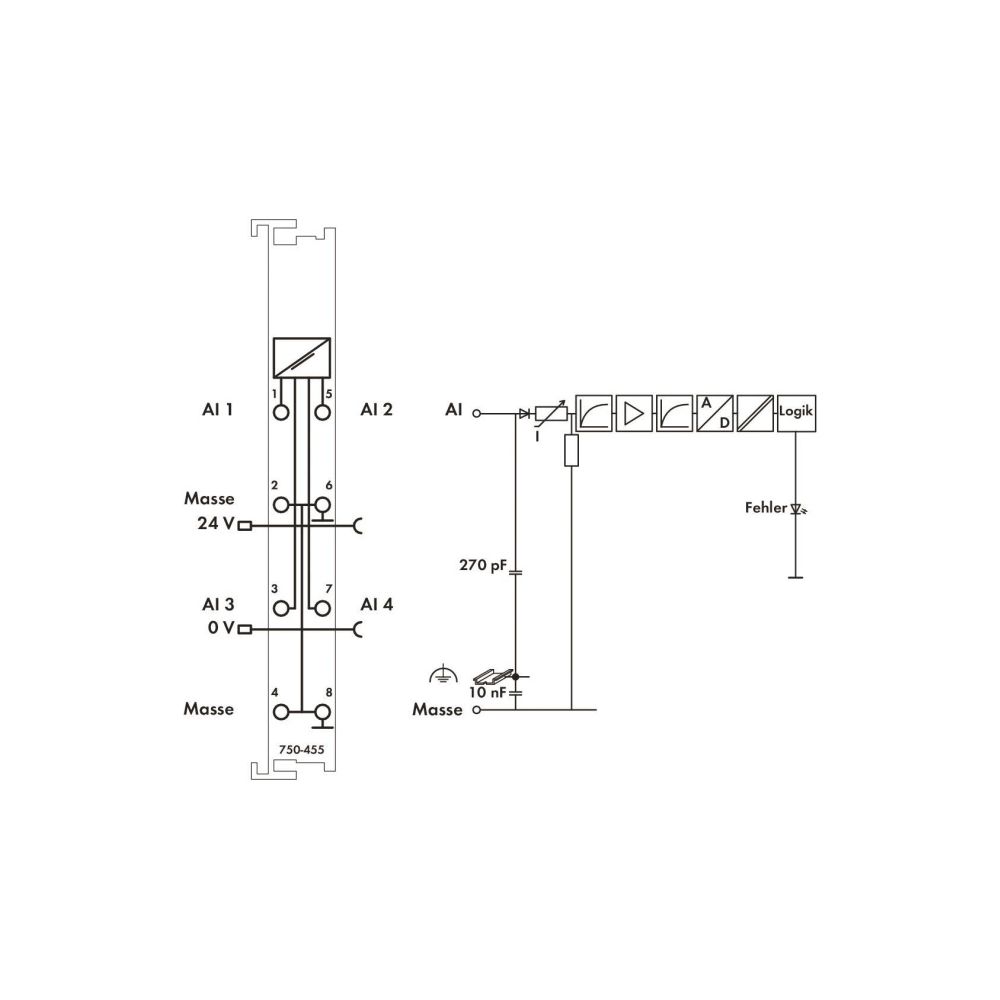

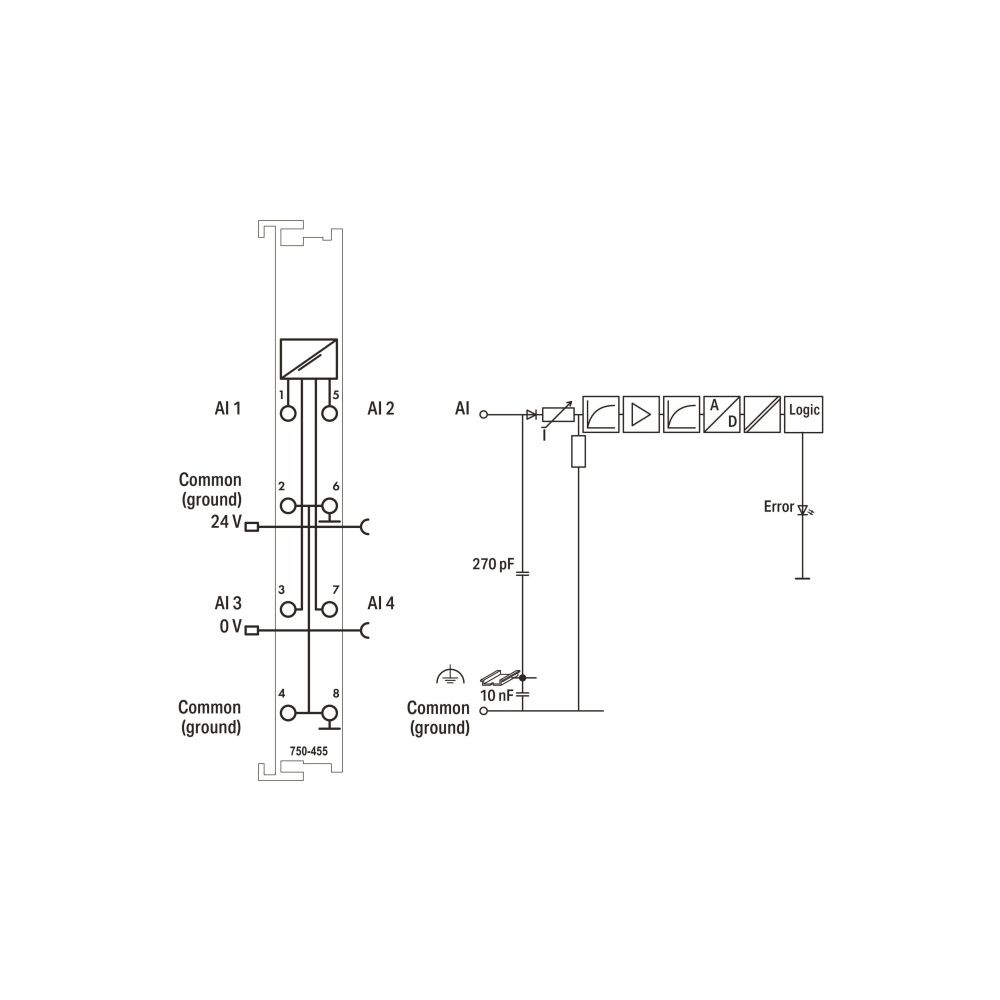

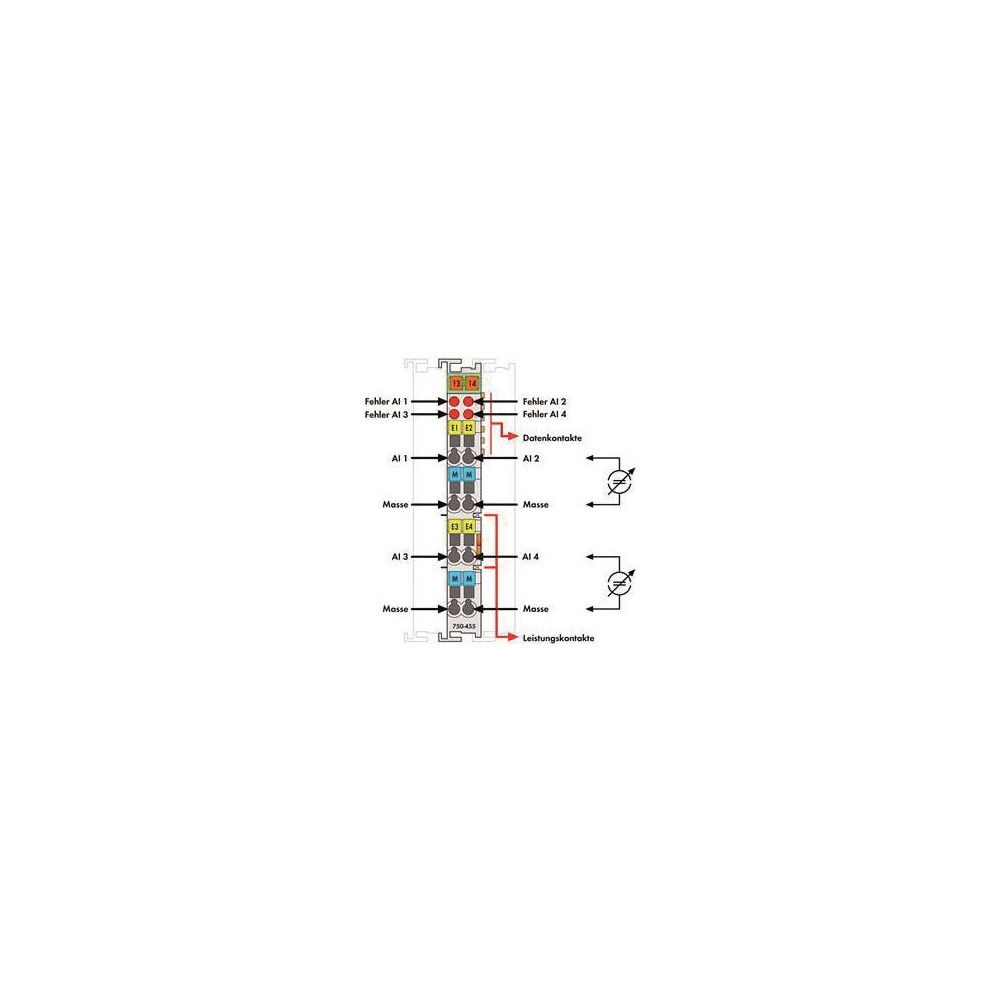

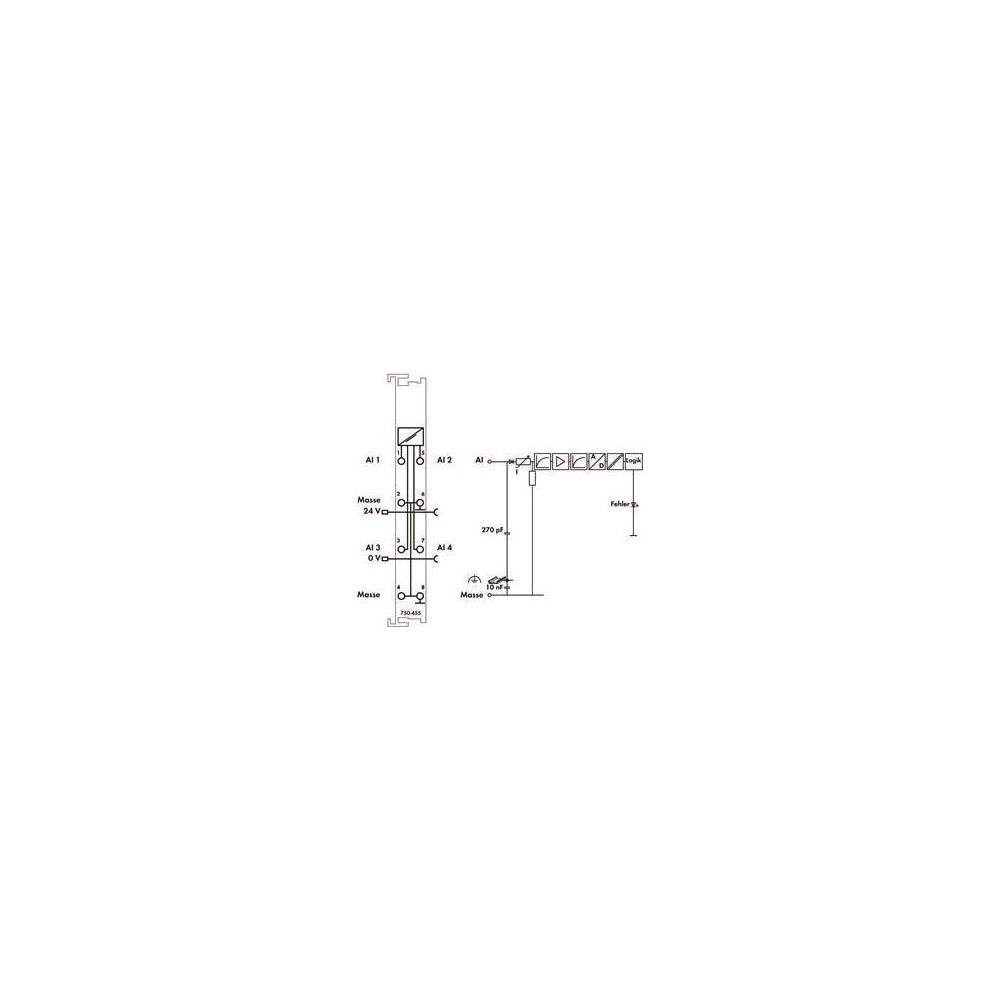

Die Anbindung der Feldgeräte erfolgt über die Federzuganschlusstechnik, die eine sichere Kontaktierung von Kupferleitern ermöglicht. Das Modul ist für den Betrieb in einem Wago I/O-System vorgesehen und kann über einen separaten Buskoppler in verschiedene Feldbusumgebungen integriert werden. Zur Statusüberwachung der einzelnen Eingangskanäle sind rote Leuchtdioden direkt am Gehäuse integriert, die Fehlerzustände signalisieren. Das Gehäuse aus Polycarbonat und Polyamid 6.6 ist für die Montage auf 35 mm Tragschienen ausgelegt und entspricht der Schutzart IP20.

Technische Daten

• Anzahl Analogeingänge: 4
• Signalart: DC 4 … 20 mA
• Auflösung: 12 Bit
• Wandlungszeit: 10 ms
• Versorgungsspannung: DC 24 V
• Anschlusstechnik: Federzuganschluss
• Messfehler max.: 0,1 %
• Schutzart: IP20
• Breite: 12 mm
• Gewicht: 52 g

Das Modul ermöglicht eine effiziente und flexible Signalerfassung in industriellen Anwendungen. Durch die galvanische Trennung und die hohe Messgenauigkeit von 0,1 % vom Messbereichsendwert bietet es eine zuverlässige Basis für die analoge Datenverarbeitung. Die kompakte Bauweise mit einer Breite von nur 12 mm unterstützt eine platzsparende Installation innerhalb des Automatisierungssystems.
