Beschreibung

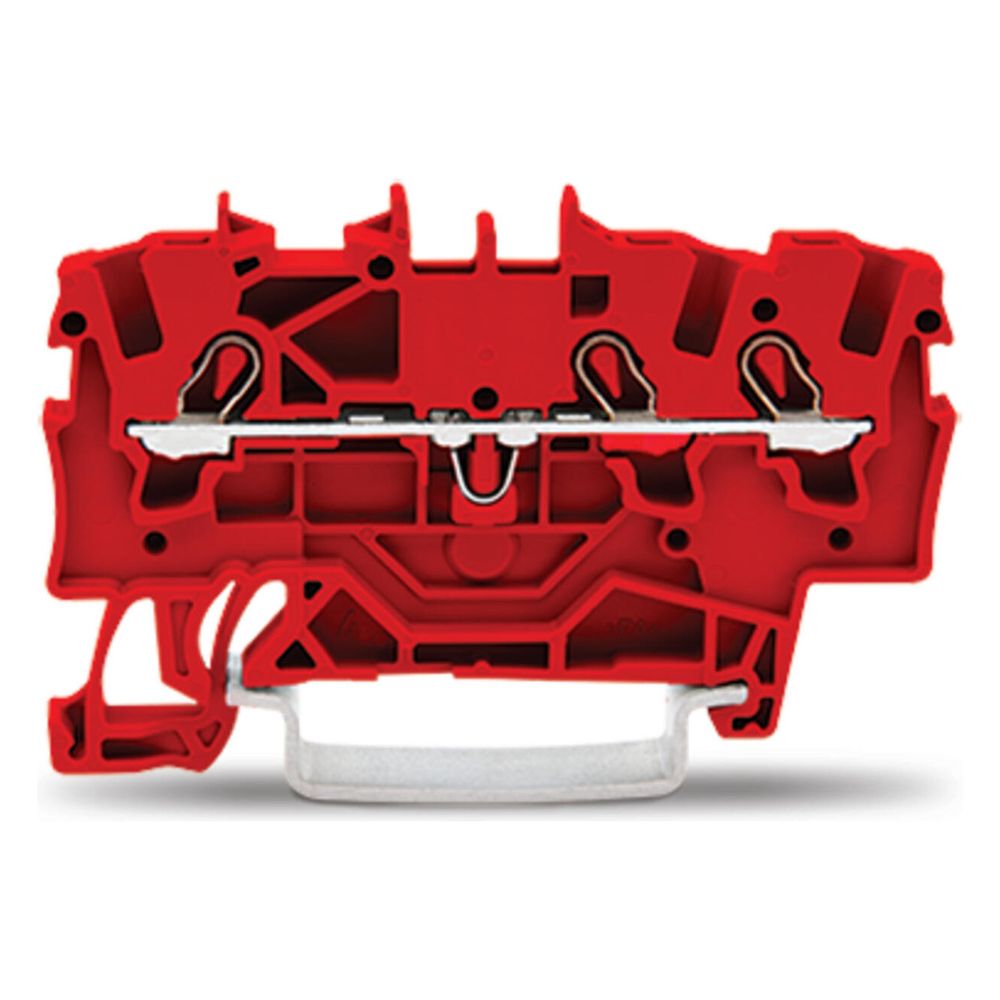

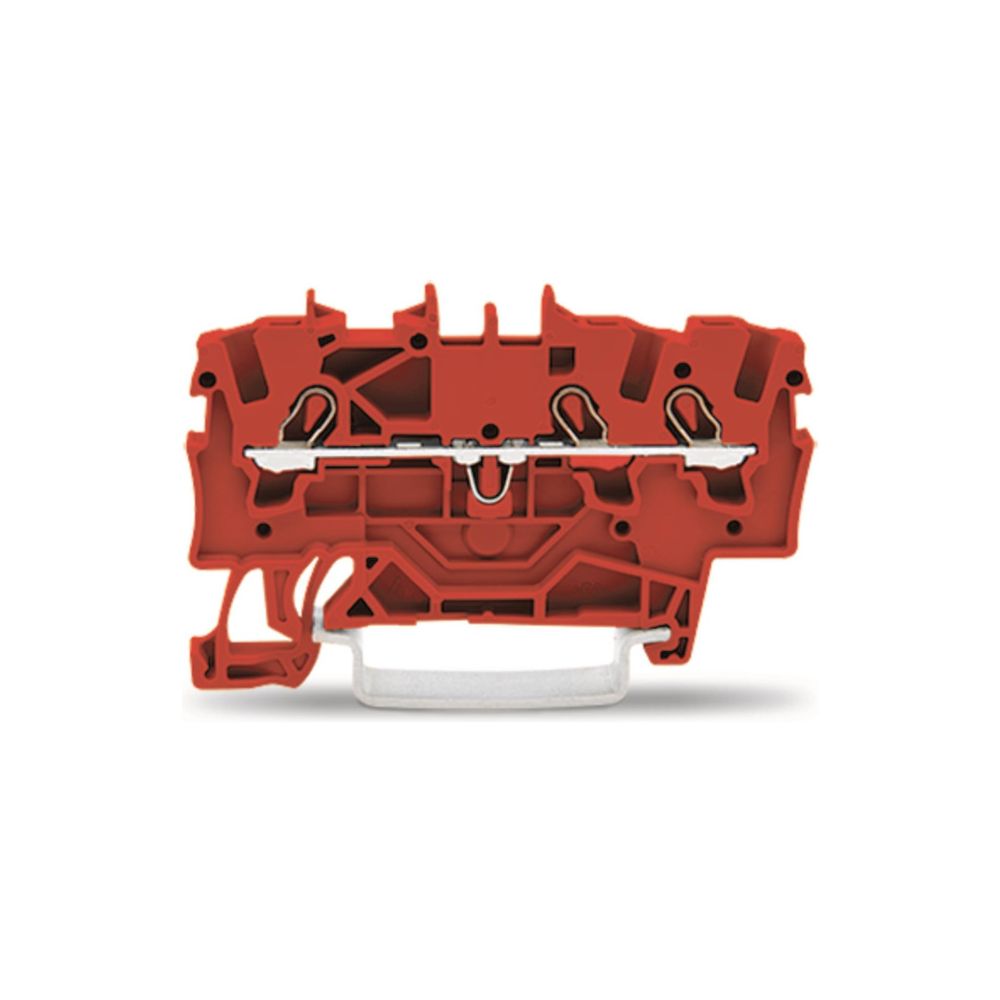

Wago 3-Leiter-Durchgangsklemme TOPJOB S 2001-1303, 1,5mm2, Polyamid, Rot
Die 3-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente und zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Dank der Federzuganschlusstechnik mit Push-in-Funktion lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Das kompakte Bauteil ist für die Montage auf Tragschienen der Bauform TH35 ausgelegt und eignet sich für die Durchgangsverdrahtung sowie Potentialverteilungen.
Anschlusstechnik und Montage
Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² konzipiert und bietet drei Klemmstellen auf einer Ebene. Für den Leiteranschluss ist eine Abisolierlänge von 9 bis 11 mm erforderlich. Das Gehäuse aus Polyamid erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ist für Betriebstemperaturen bis 105 °C ausgelegt. Zudem ist die Ausführung für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen.
Die schmale Bauweise von 4,2 mm unterstützt eine platzsparende Installation in Schaltschränken und Verteilern. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 18 A bietet die Klemme eine leistungsfähige Lösung für anspruchsvolle Verdrahtungsaufgaben. Die Federzugtechnik sorgt für dauerhaft sichere Kontaktstellen und reduziert den Montageaufwand in der modernen Elektroinstallation.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 18 A
- Leiterquerschnitt eindrähtig: 0,5 - 2,5 mm²
- Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 - 1,5 mm²
- Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 - 2,5 mm²
- Anzahl Klemmstellen: 3
- Montageart: Tragschiene TH35

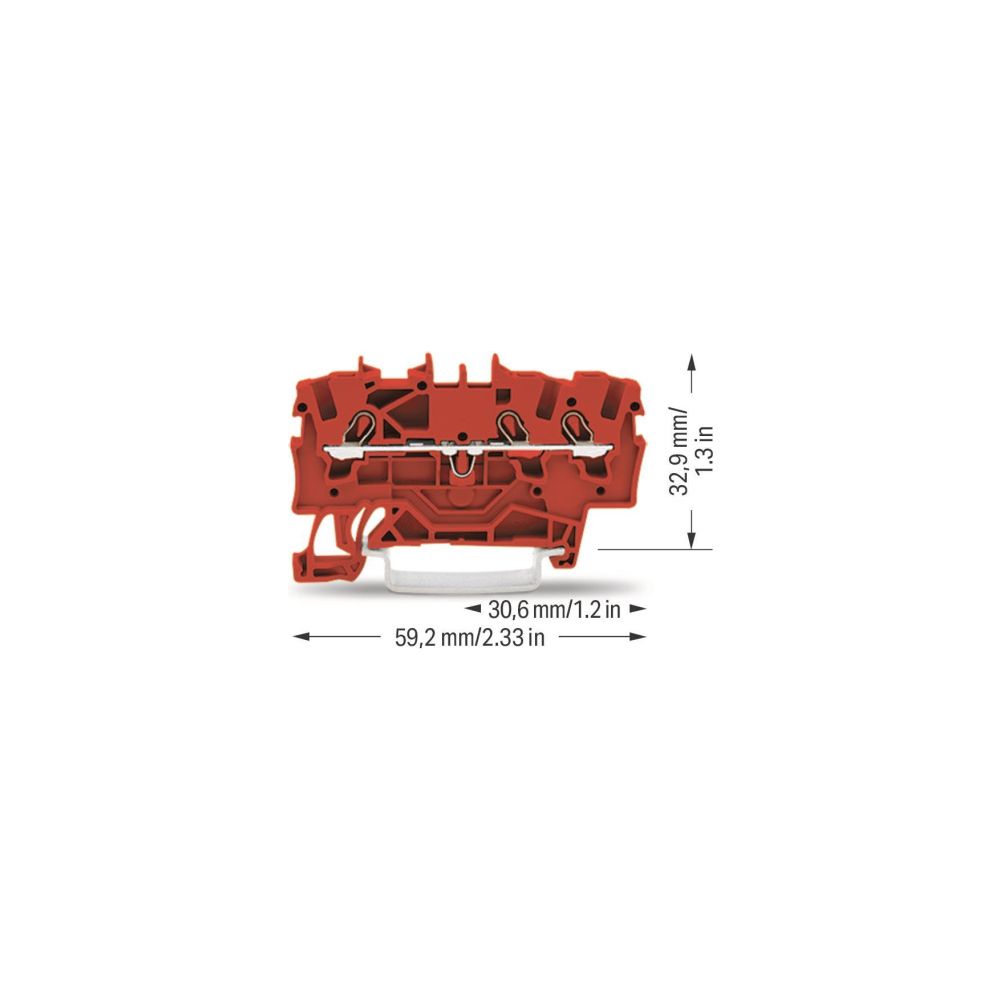

- Breite: 4,2 mm
- Höhe: 59,2 mm
- Tiefe: 32,9 mm
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 1,5 |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2001-1303 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 18 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,107 |
| Breite | 4,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4045454397487 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | rot |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 4,3 |
| Gewicht | 0,53 kg |
| Höhe | 59,2 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Montageart | Hutschiene TH35 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
