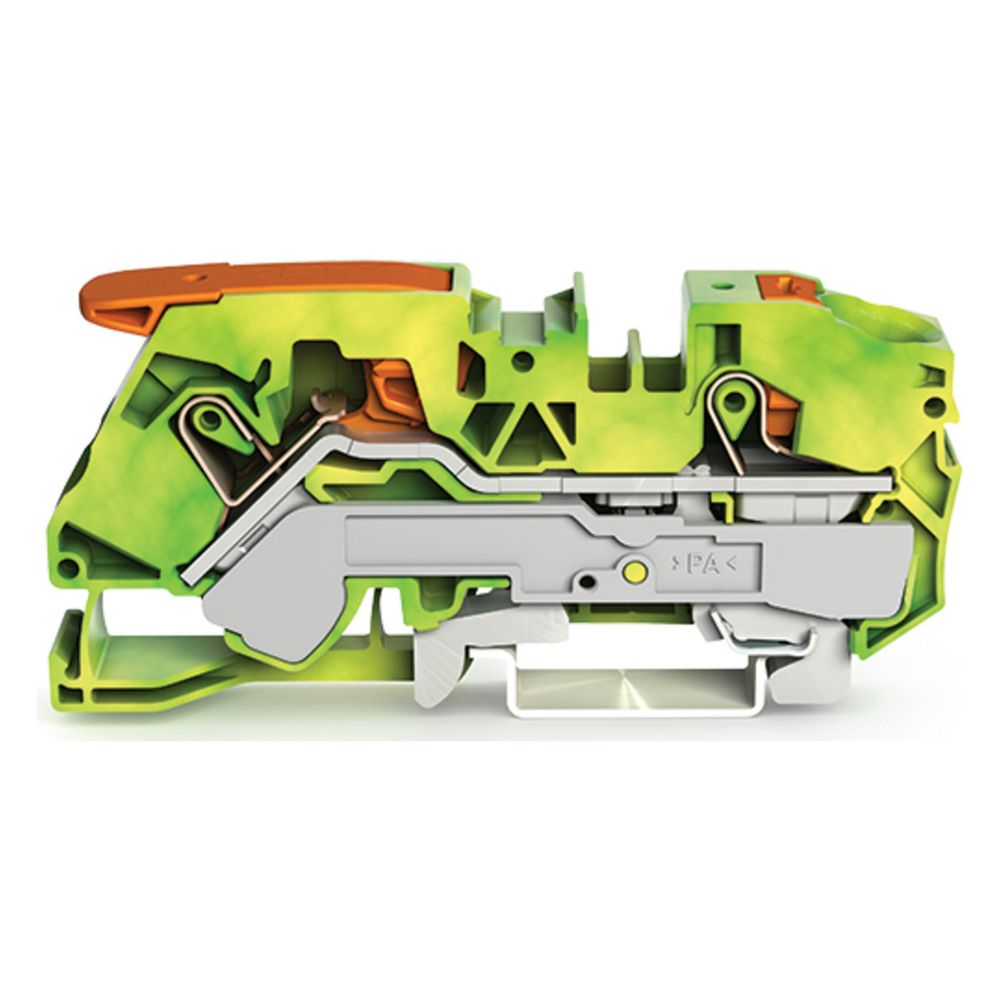

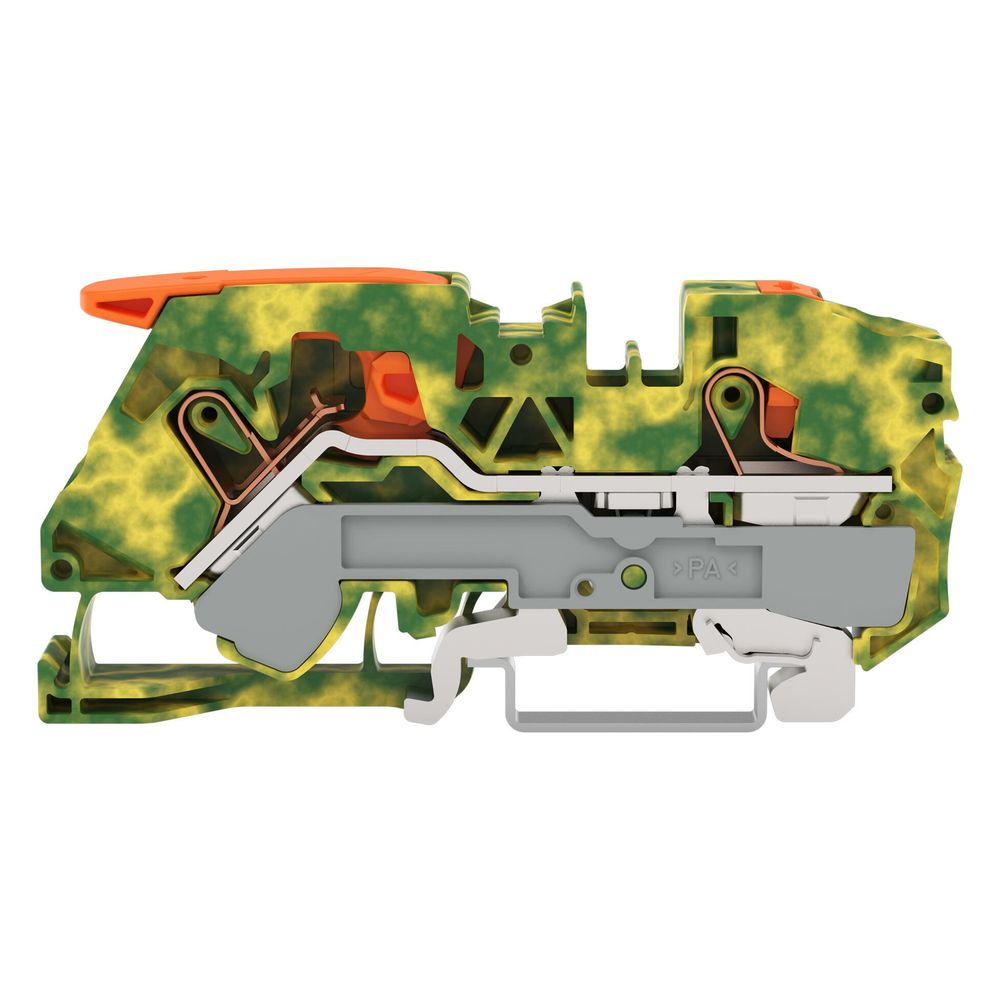

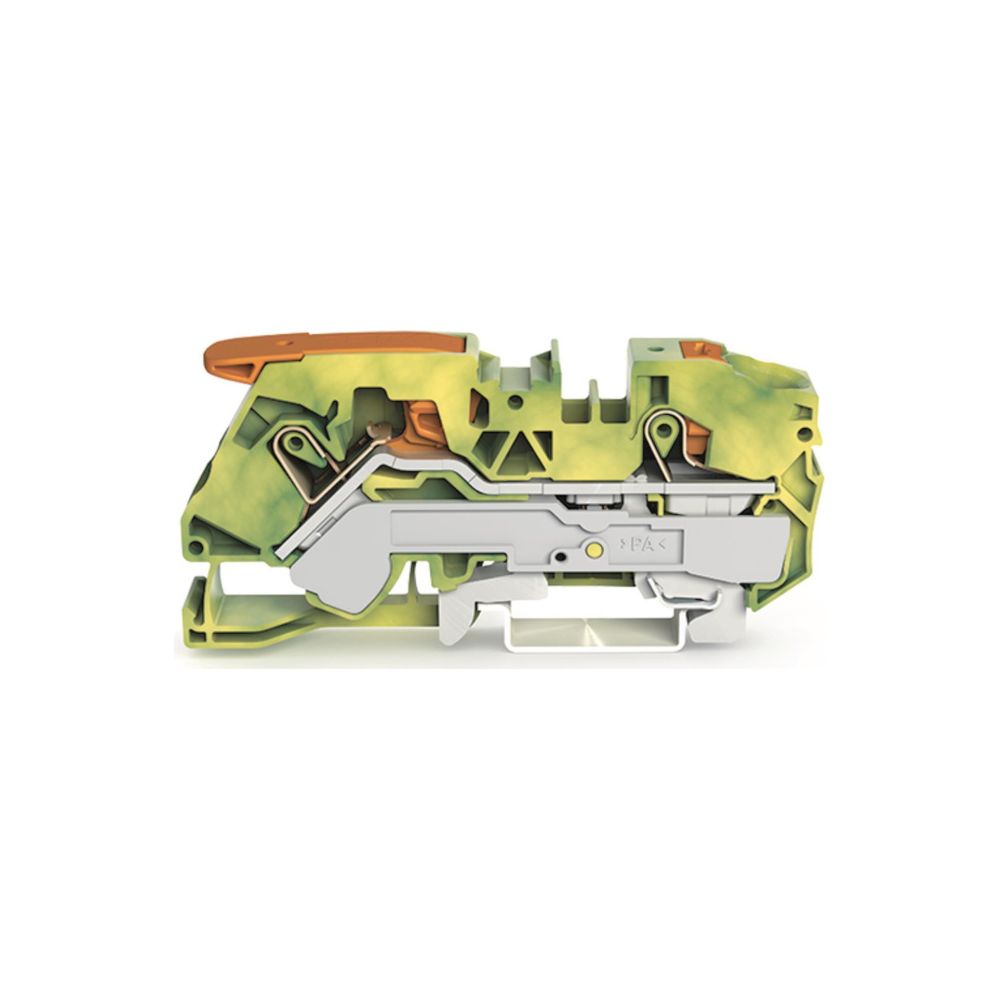

Wago Schutzleiterklemme TOPJOB S 2116-5207, 16mm2, 91,5x12x36,9mm, Polyamid, Grün/Gelb
Die 2-Leiter-Schutzleiterklemme der Serie TOPJOB S ermöglicht eine zuverlässige elektrische Verbindung in der modernen Gebäudeinstallation sowie in industriellen Anwendungen. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt das System den werkzeuglosen Anschluss von Leitern mit ausreichender Knicksteifigkeit sowie feindrähtigen Leitern mit Aderendhülse. Die Montage erfolgt direkt auf Tragschienen der Bauform TH35, wobei der integrierte Kontaktfuß eine sichere mechanische und elektrische Verbindung zur Befestigungsauflage herstellt.
Anschlusstechnik und Bedienung
Die Betätigung der Klemme erfolgt komfortabel über einen Hebel und einen Drücker. Für den Leiteranschluss ist eine Abisolierlänge von 18 bis 20 mm erforderlich. Das System unterstützt eine Vielzahl von Leiterarten und bietet zudem eine Prüföffnung für Messzwecke. Die Beschriftung kann sowohl mittig als auch seitlich erfolgen, was eine flexible Kennzeichnung im Schaltschrank ermöglicht.
Material und Sicherheit
Das Gehäuse besteht aus hochwertigem Polyamid, einem Thermoplast, das die Anforderungen der Brennbarkeitsklasse V0 gemäß UL 94 erfüllt. Die Klemme ist für eine Betriebstemperatur von bis zu 105 °C ausgelegt und bietet eine hohe mechanische Stabilität. Durch die PEN-Funktion und die Eignung für spezifische Ex-Anwendungen ist das Bauteil vielseitig einsetzbar.

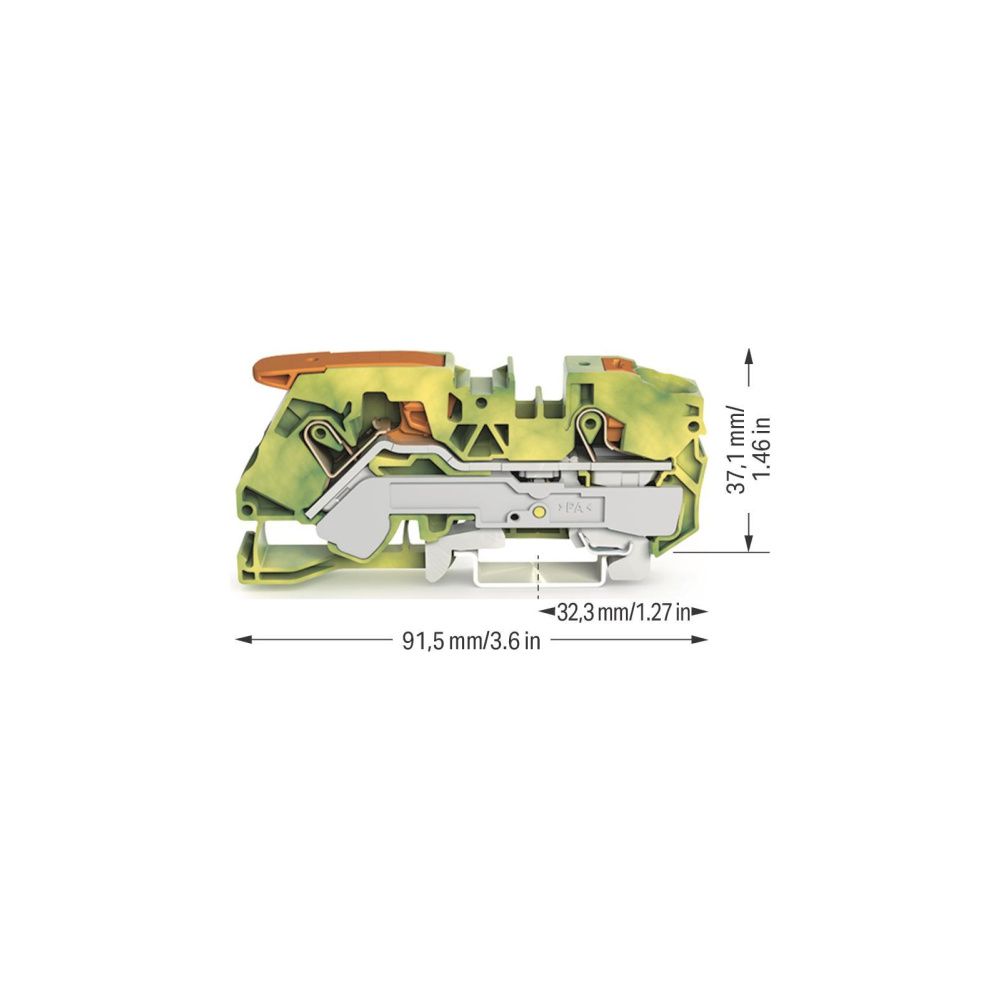

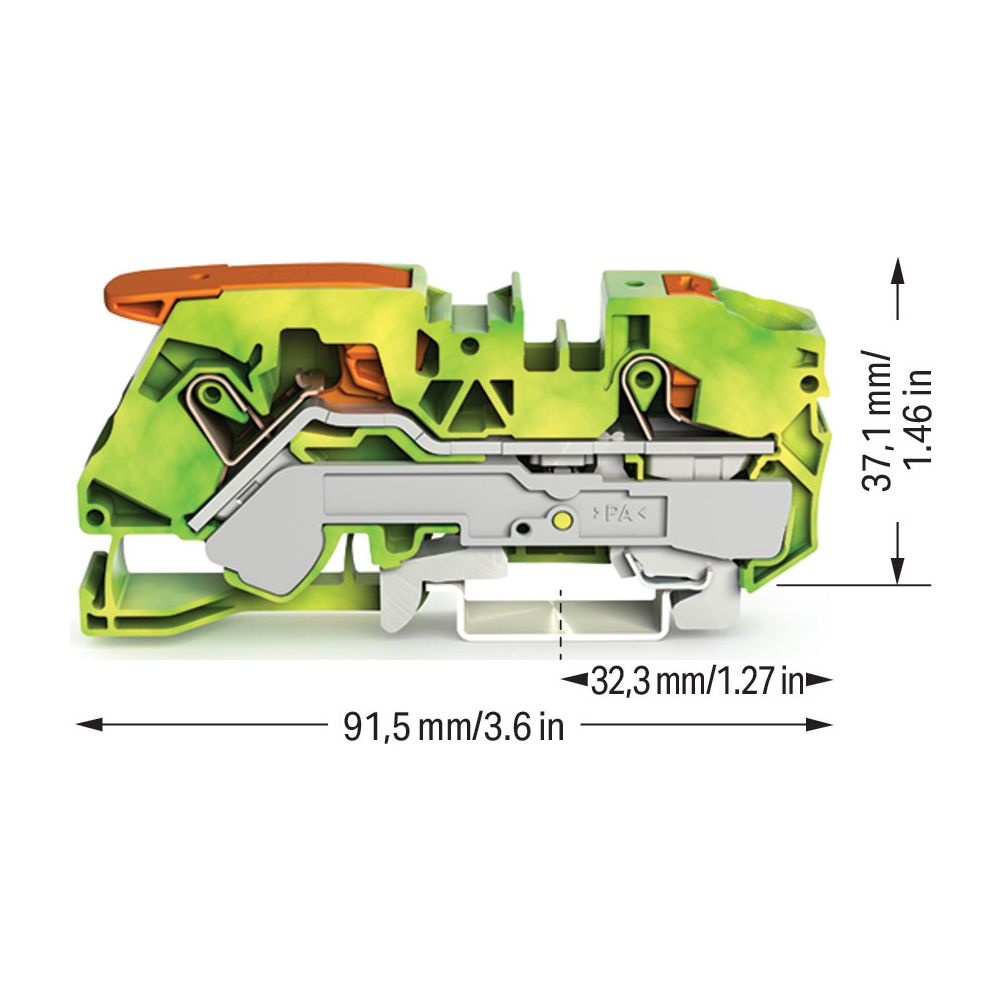

Die Schutzleiterklemme überzeugt durch ihre robuste Bauweise und die effiziente Anschlusstechnik, die eine schnelle Verdrahtung ermöglicht. Mit einem Leiterquerschnittsbereich von 0,5 bis 16 mm² deckt sie ein breites Anwendungsspektrum ab. Die kompakten Abmessungen von 91,5 x 12 x 36,9 mm sorgen für eine platzsparende Installation auf der Tragschiene, während die bewährte Federzugtechnik eine dauerhaft sichere Kontaktierung gewährleistet.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,5 - 16 mm²
- Anzahl Klemmstellen: 2
- Anzahl Etagen: 1
- Montageart: Tragschiene 35 mm
- Breite: 12 mm
- Höhe: 91,5 mm
- Tiefe: 36,9 mm
- Betriebstemperatur: 105 °C
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 6 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-2116-5207 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,464 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4055143754453 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Farbe des Betätigungselements | orange |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 40,2 |
| Gewicht | 1,01 kg |
| Höhe | 91,5 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 6 |
| QS eindrähtig | 2,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 36,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
