Beschreibung

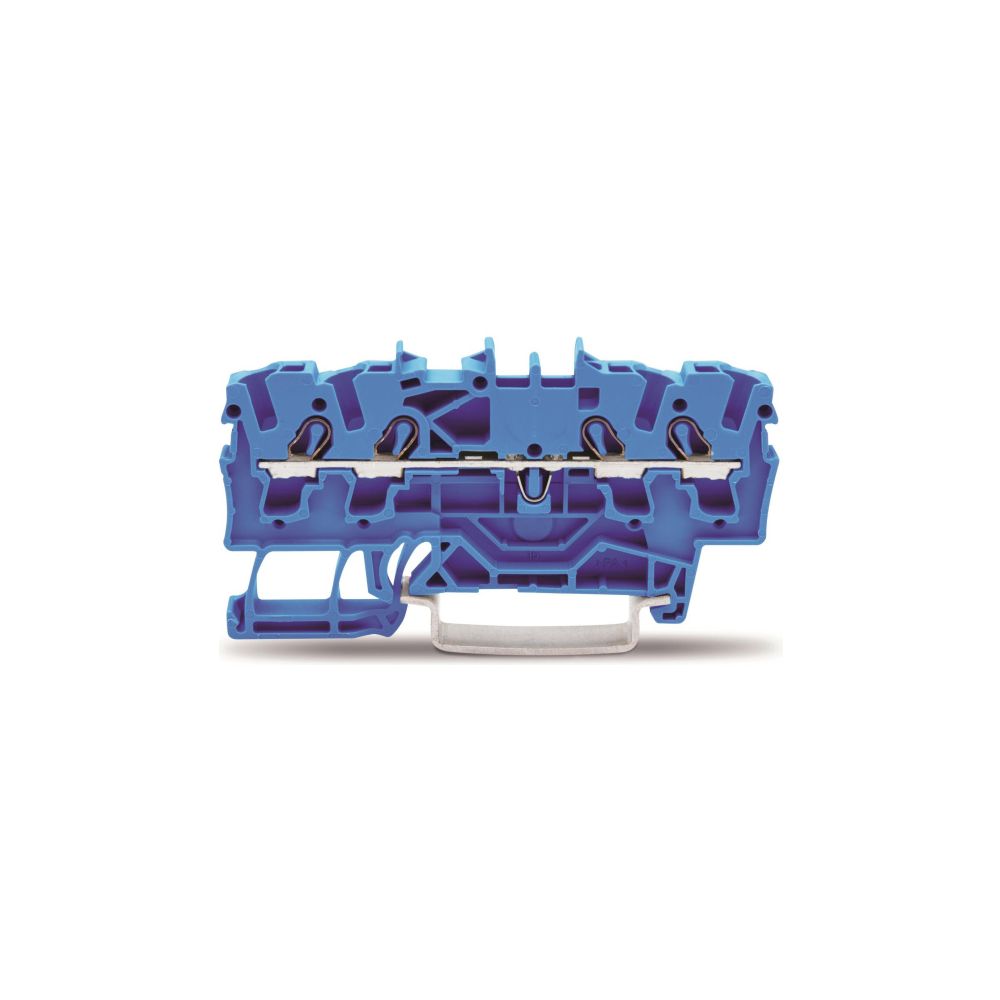

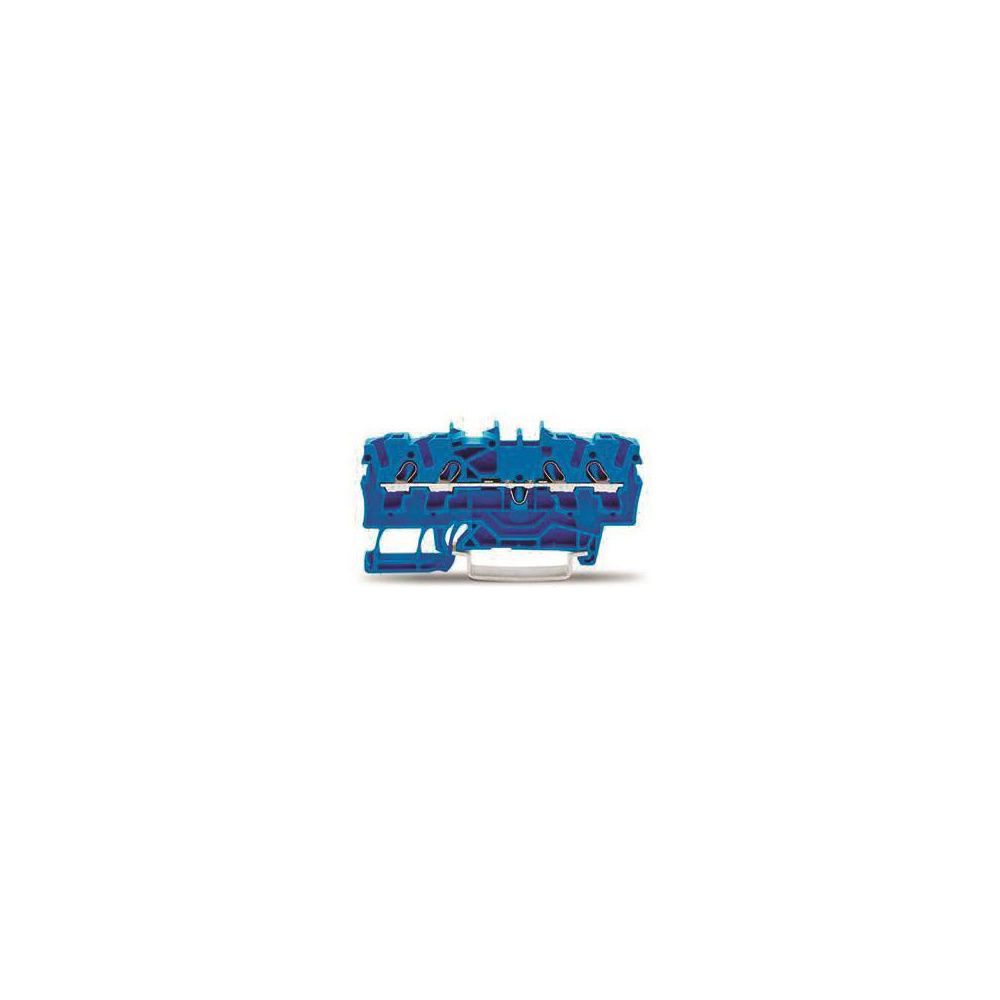

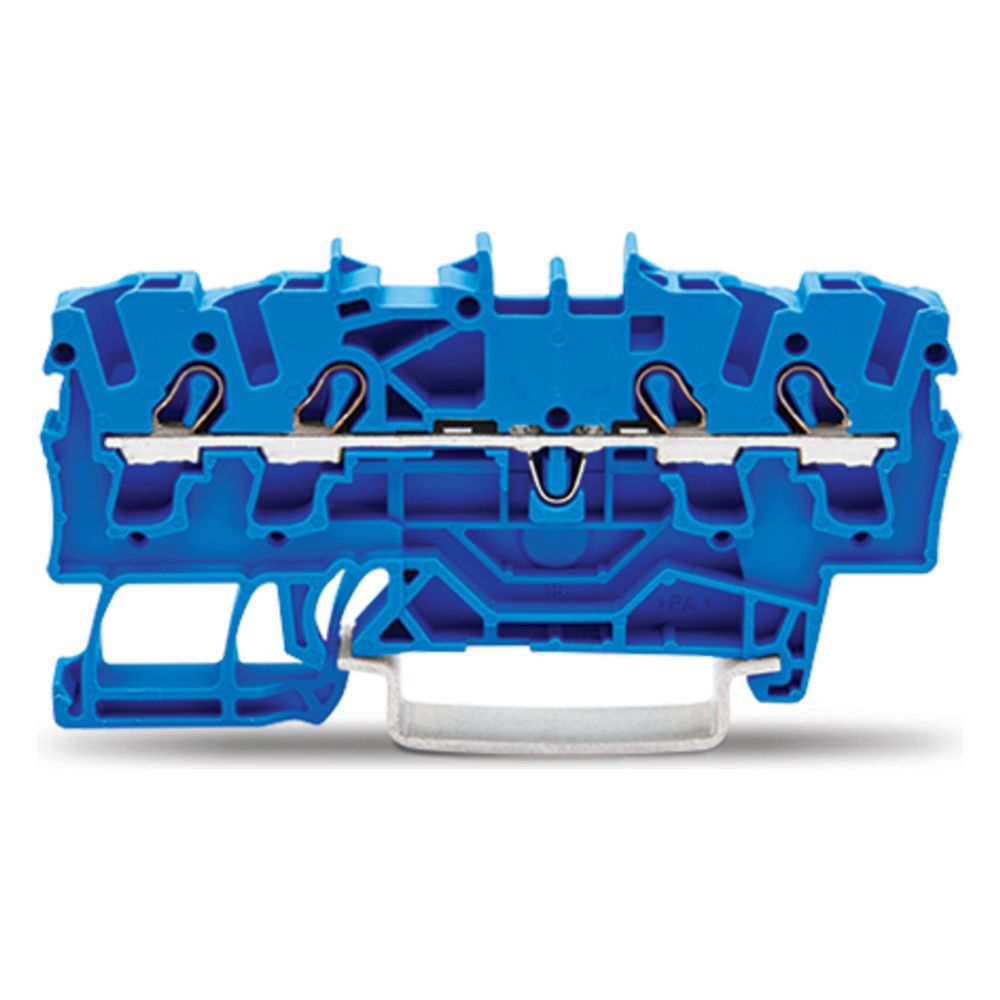

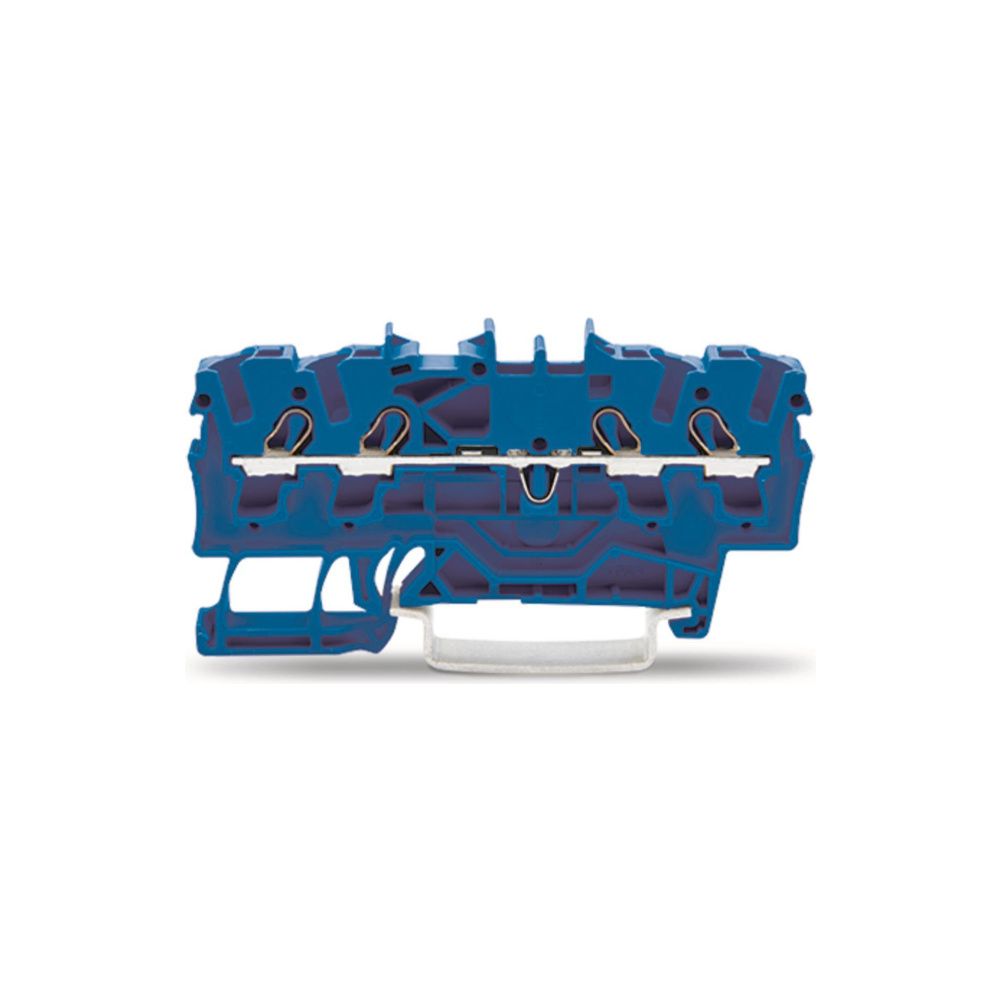

Wago 4-Leiter-Durchgangsklemme TOPJOB S 2002-1404, 0,25-4mm2, Polyamid, Blau
Die 4-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Das Bauteil ist für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt und nutzt die effiziente Federzuganschlusstechnik. Dank der kompakten Bauweise eignet sich die Klemme ideal für eine platzsparende Potentialverteilung auf der Tragschiene.
Anschlusstechnik und Montage
Die Klemme ist mit der Push-in CAGE CLAMP Technologie ausgestattet, die ein direktes Stecken von Leitern mit ausreichender Knicksteifigkeit sowie feindrähtigen Leitern mit Aderendhülse ohne Werkzeug erlaubt. Für andere Leiterarten erfolgt die Betätigung über ein separates Werkzeug. Die Montage erfolgt auf einer Hutschiene der Bauform TH35. Das Gehäuse aus blauem Polyamid ist für eine Betriebstemperatur von bis zu 105 °C ausgelegt und erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94.
Vielseitige Einsatzmöglichkeiten
Mit vier Klemmstellen auf einer Ebene bietet das Produkt eine hohe Flexibilität bei der Verdrahtung. Die Klemme ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 24 A spezifiziert. Zudem ist die Ausführung für bestimmte Ex-Anwendungen zugelassen. Für den Anschluss werden Abisolierlängen von 10 bis 12 mm empfohlen, wobei eine Abschlussplatte für den ordnungsgemäßen Abschluss des Klemmenblocks erforderlich ist.
Die robuste Konstruktion aus Thermoplast sorgt für Stabilität in anspruchsvollen Umgebungen. Mit einer Breite von 5,2 mm und der Unterstützung für Leiterquerschnitte bis 4 mm² stellt diese Durchgangsklemme eine leistungsfähige Lösung für moderne Elektroinstallationen dar. Die Kombination aus hoher Strombelastbarkeit von 24 A und der Eignung für Ex-Bereiche macht sie zu einer vielseitigen Komponente für professionelle Anwender.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,25 - 4 mm²
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Anzahl Klemmstellen: 4
- Montageart: Hutschiene TH35

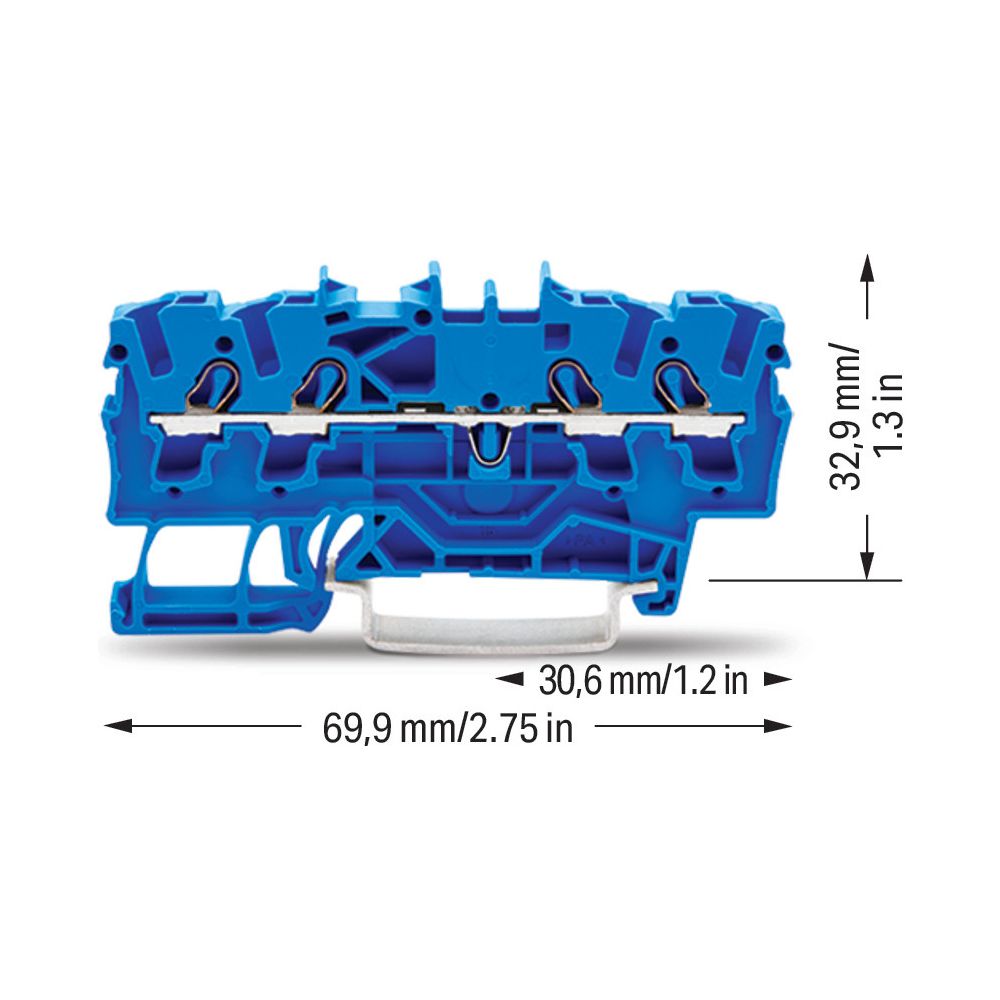

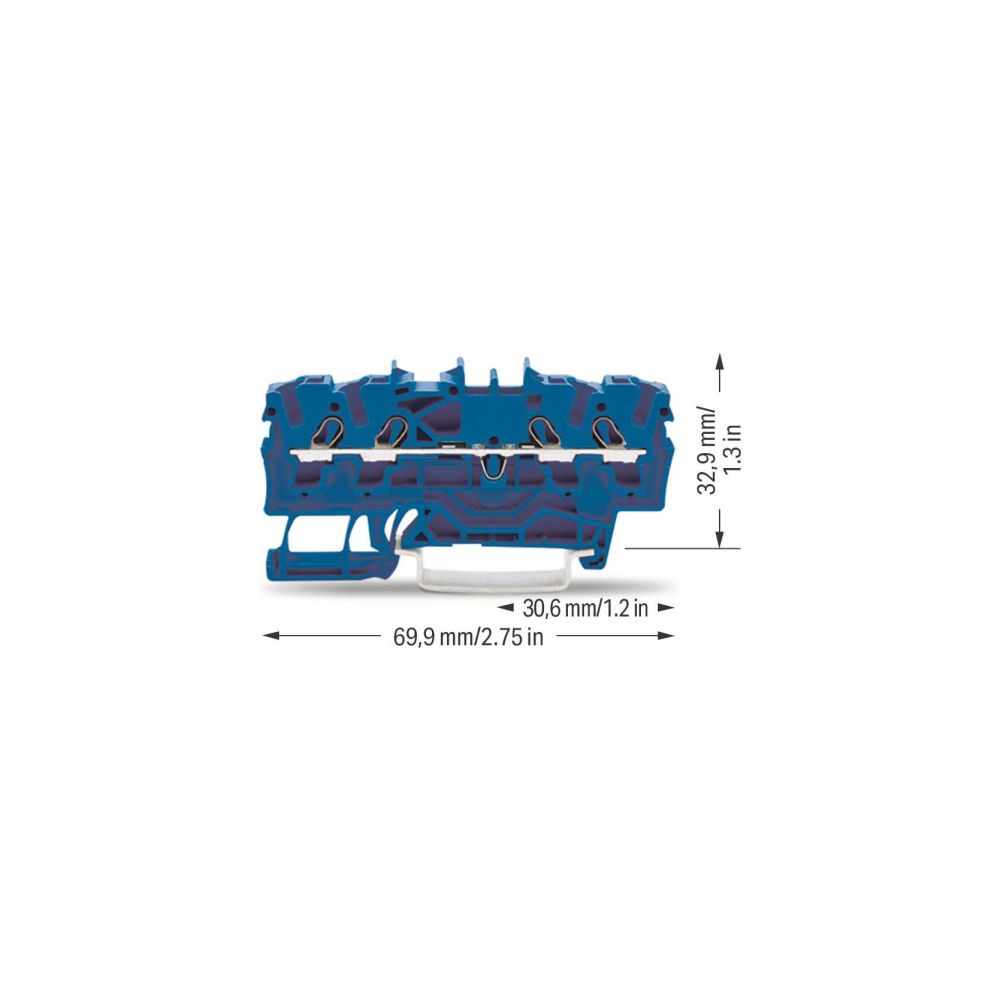

- Breite: 5,2 mm
- Höhe: 69,9 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Artikelnummer | WAGO-2002-1404 |
| Ausführung | 4-Leiter |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,136 |
| Breite | 5,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332999304 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 7,5 |
| Gewicht | 0,807 kg |
| Höhe | 69,9 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 4 |
| Klemmstellen je Etage | 4 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,75 |
| QS feindrähtig | 0,25 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
