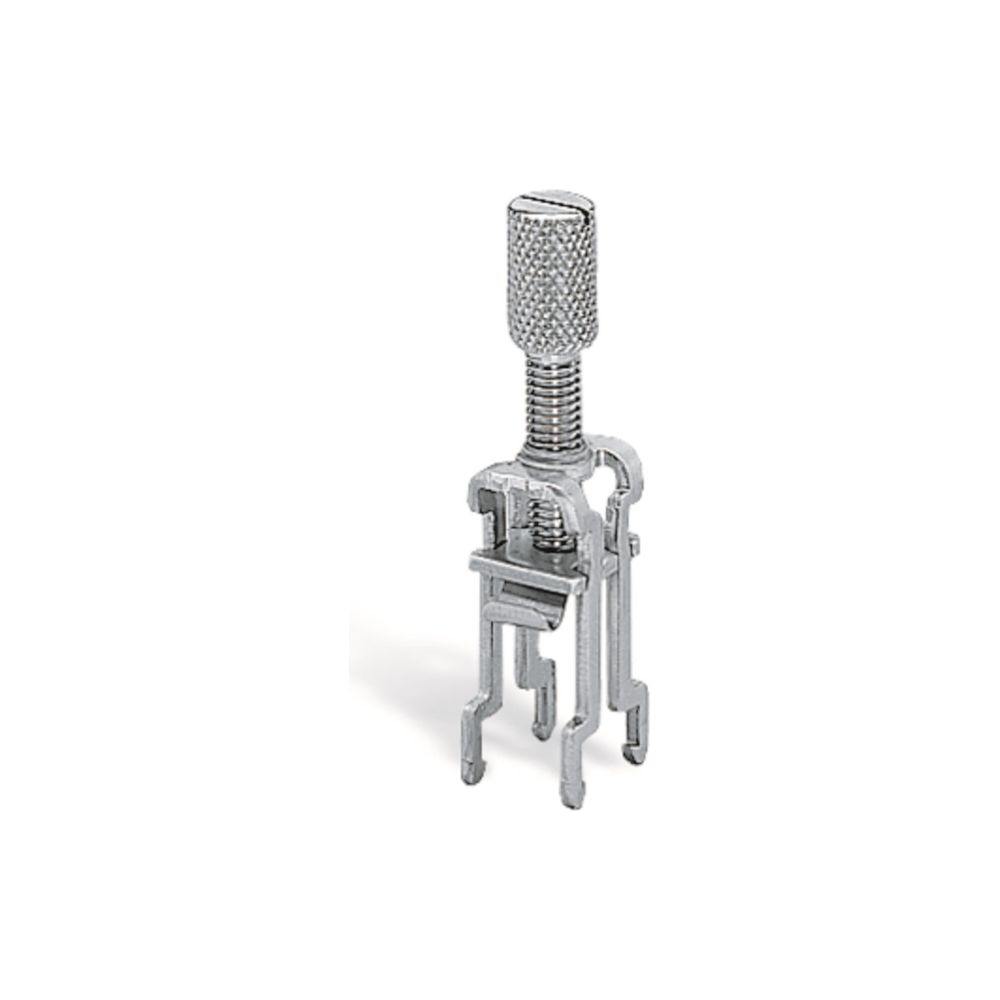

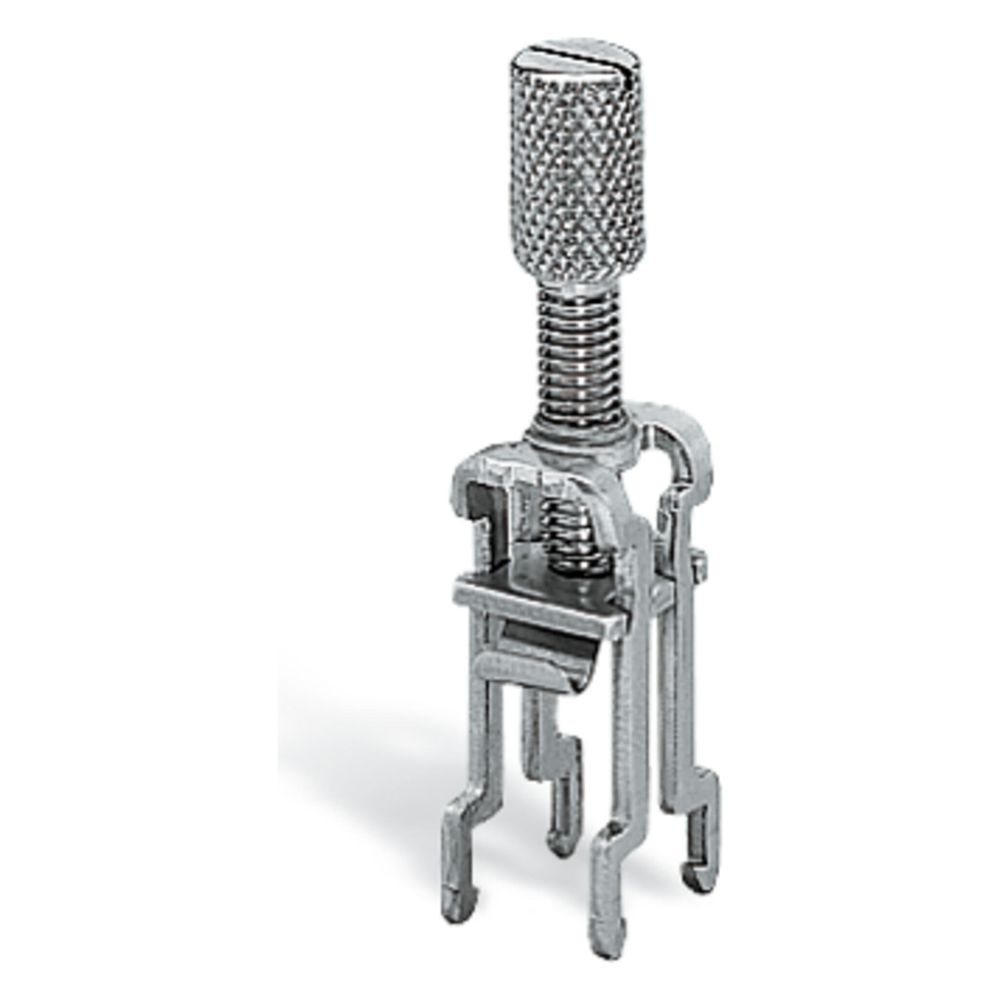

Wago Schirmklemmbügel 790-108, 11mm, 8mm Kabeldurchmesser, 51mm Höhe, Stahl V2A, silberfarben

Der WAGO Schirmklemmbügel 790-108 ermöglicht eine zuverlässige Schirmkontaktierung für Kabel mit einem Durchmesser von 3 bis 8 mm. Das aus robustem V2A-Stahl gefertigte Bauteil ist für anspruchsvolle Einsatzbedingungen konzipiert und zeichnet sich durch eine hohe thermische Beständigkeit aus.

Funktionale Schirmverbindung

Das Bauteil verfügt über ein integriertes Federelement, das Verformungen sowie Setzerscheinungen der angeschlossenen Schirmleiter effektiv kompensiert. Zudem ist eine Zugentlastungsfunktion direkt in die Schirmverbindung integriert, wobei das Element nicht als primäre Zugentlastung für das Kabel dient. Die Konstruktion ist für einen dauerhaften Einsatz in einem Temperaturbereich von -60 bis +105 °C ausgelegt. Ein Einsatz für Schutzleiteranschlüsse ist nicht vorgesehen.

Mit einer Breite von 11 mm und einer Höhe von 51 mm bietet der Schirmklemmbügel eine kompakte Lösung für die elektrische Schirmung. Durch die Verwendung von hochwertigem CrNi-Stahl ist eine langlebige Anwendung sichergestellt. Das Bauteil lässt sich mit einem Gewicht von 12 g effizient in bestehende Systeme integrieren.

Technische Daten

• Breite: 11 mm
• Höhe: 51 mm
• Kabeldurchmesser: 3 - 8 mm
• Werkstoff: Stahl V2A / CrNi-Stahl
• Gewicht: 12 g
• Dauergebrauchstemperatur: -60 bis +105 °C
• Verarbeitungstemperatur: -35 bis +85 °C

Der Schirmklemmbügel 790-108 überzeugt durch seine robuste Bauweise aus V2A-Stahl und die integrierte Kompensationsfunktion für Schirmleiter. Mit einem unterstützten Kabeldurchmesser von 3 bis 8 mm und einer hohen Temperaturbeständigkeit von bis zu 105 °C stellt das Bauteil eine zuverlässige Komponente für die elektrische Schirmung dar.
