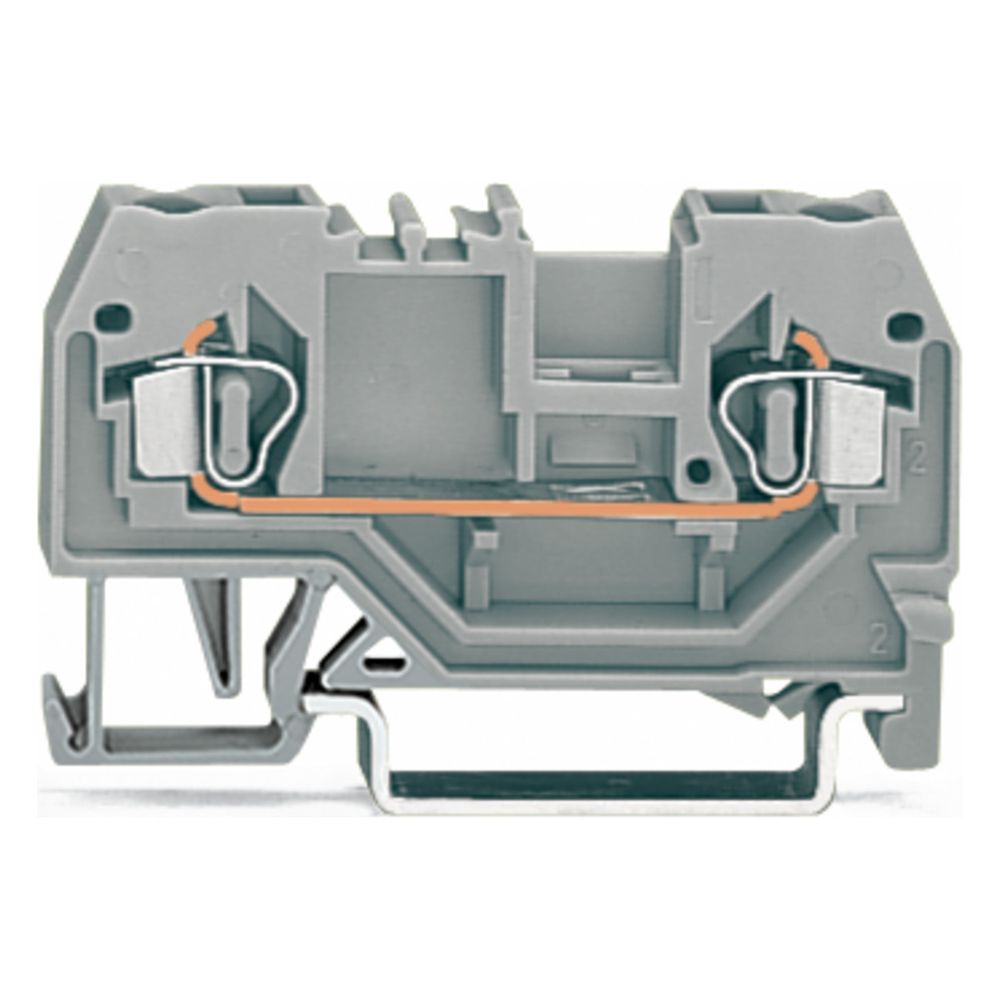

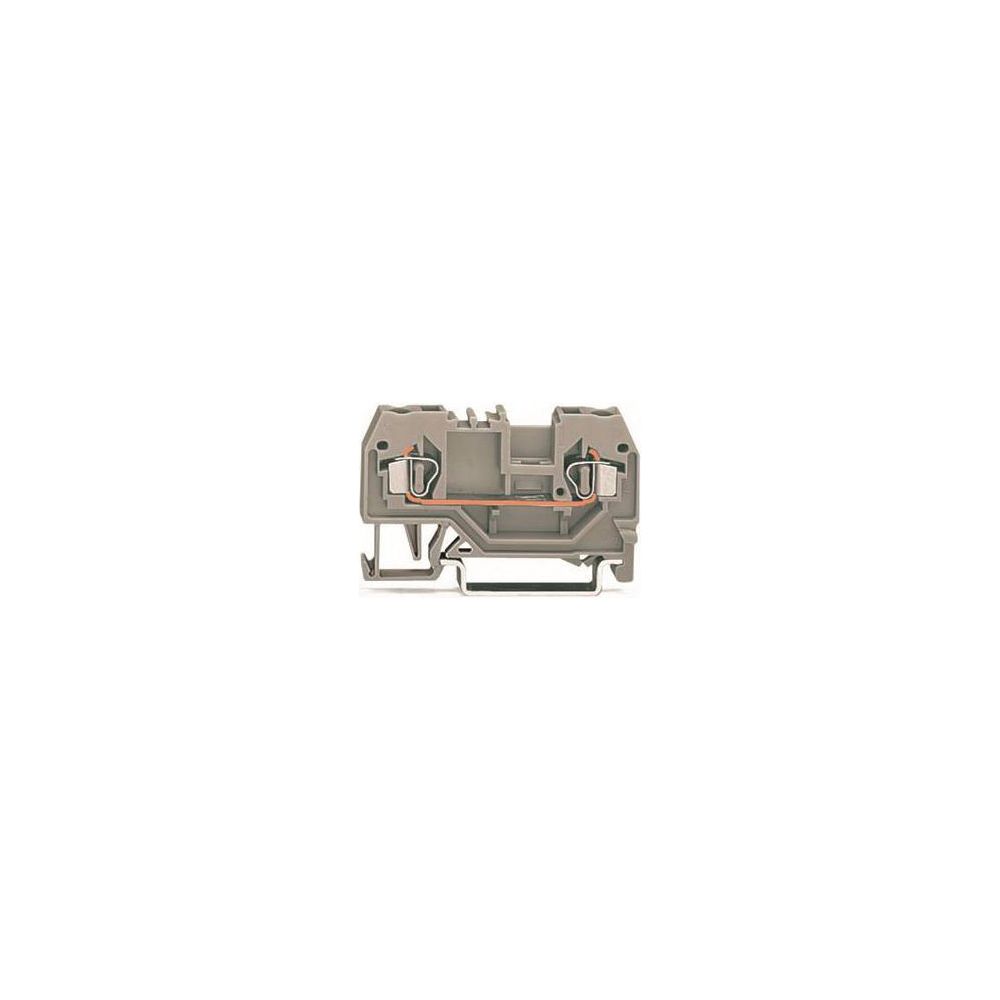

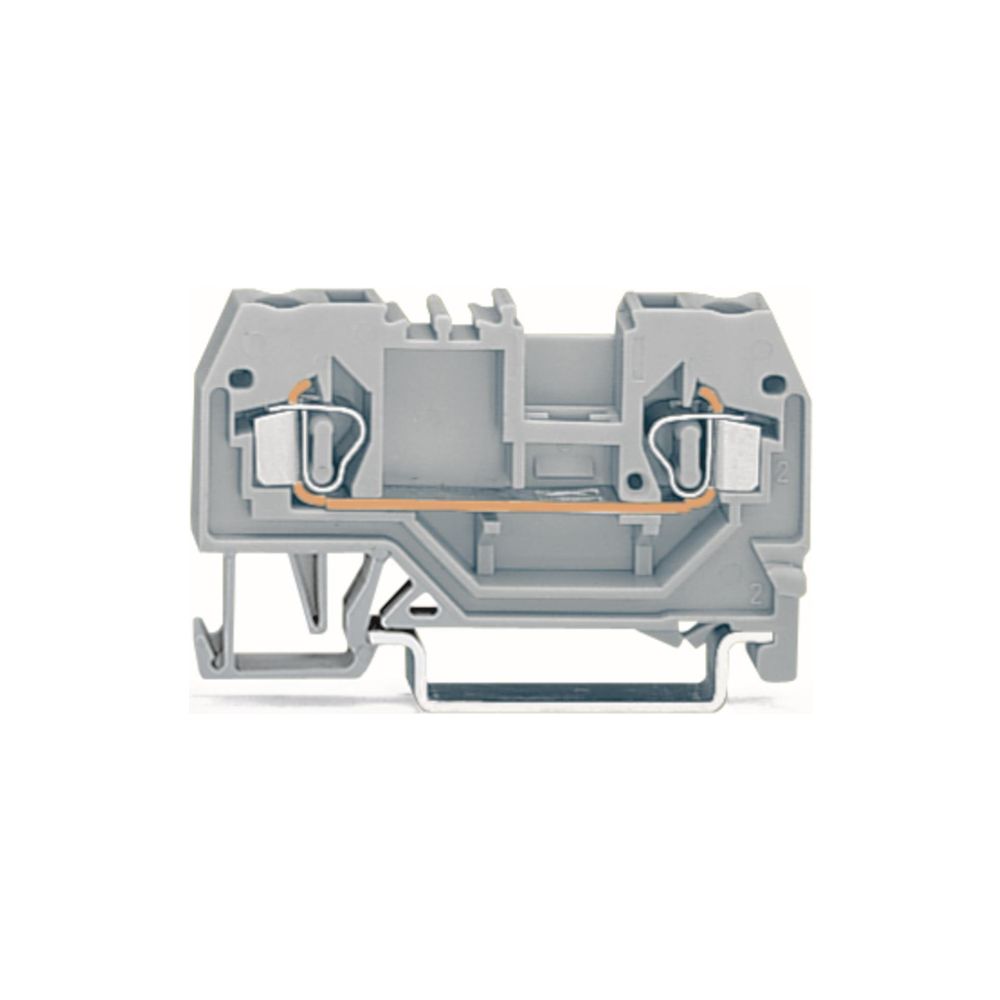

Wago 2-Leiter-Durchgangsklemme 280 280-901, 0,08-2,5mm2, Grau

Diese 2-Leiter-Durchgangsklemme der Serie 280 ermöglicht eine zuverlässige und wartungsfreie elektrische Verbindung mittels Federzuganschluss. Sie ist für Leiterquerschnitte von 0,08 bis 2,5 mm² ausgelegt und eignet sich für den Einsatz in Industrie- sowie Gebäudeanwendungen. Die Montage erfolgt platzsparend auf einer 35 mm Tragschiene.

Anschlusstechnik und Montage

Die Klemme nutzt die Federzugtechnik, die den Anschluss sämtlicher Leiterarten ohne vorheriges Aufcrimpen von Aderendhülsen erlaubt. Die Betätigung erfolgt über ein Werkzeug, wobei die Leiter im Blickfeld der Bedienperson verdrahtet werden. Die horizontale Bauform mit einer Breite von 5 mm unterstützt eine kompakte Anordnung. Zur Kennzeichnung der Anschlüsse steht eine mittige Beschriftungsebene zur Verfügung. Für den ordnungsgemäßen Abschluss der Klemmenreihe ist eine separate Abschlussplatte erforderlich.

Material und Sicherheit

Das Gehäuse besteht aus robustem, thermoplastischem Polyamid, das eine thermische Beständigkeit bis 105 °C aufweist. Die Klemme ist für eine Bemessungsspannung von 800 V und einen Bemessungsstrom von 24 A ausgelegt. Die verwendeten Isolierstoffe entsprechen der Brennbarkeitsklasse V0 nach UL 94.

Die Durchgangsklemme überzeugt durch ihre einfache Handhabung und Flexibilität bei der Verdrahtung. Mit einer Bemessungsspannung von 800 V und einer Strombelastbarkeit von 24 A bietet sie eine leistungsfähige Lösung für diverse elektrische Installationen. Die schraublose Federzugtechnik sorgt für eine sichere Kontaktierung der Leiter von 0,08 bis 2,5 mm², wodurch Installationszeiten reduziert und die Wartungsfreiheit der Verbindung unterstützt werden.

Technische Daten

• Anschlussart: Federzuganschluss
• Leiterquerschnitt: 0,08 - 2,5 mm²
• Bemessungsspannung: 800 V
• Bemessungsstrom: 24 A

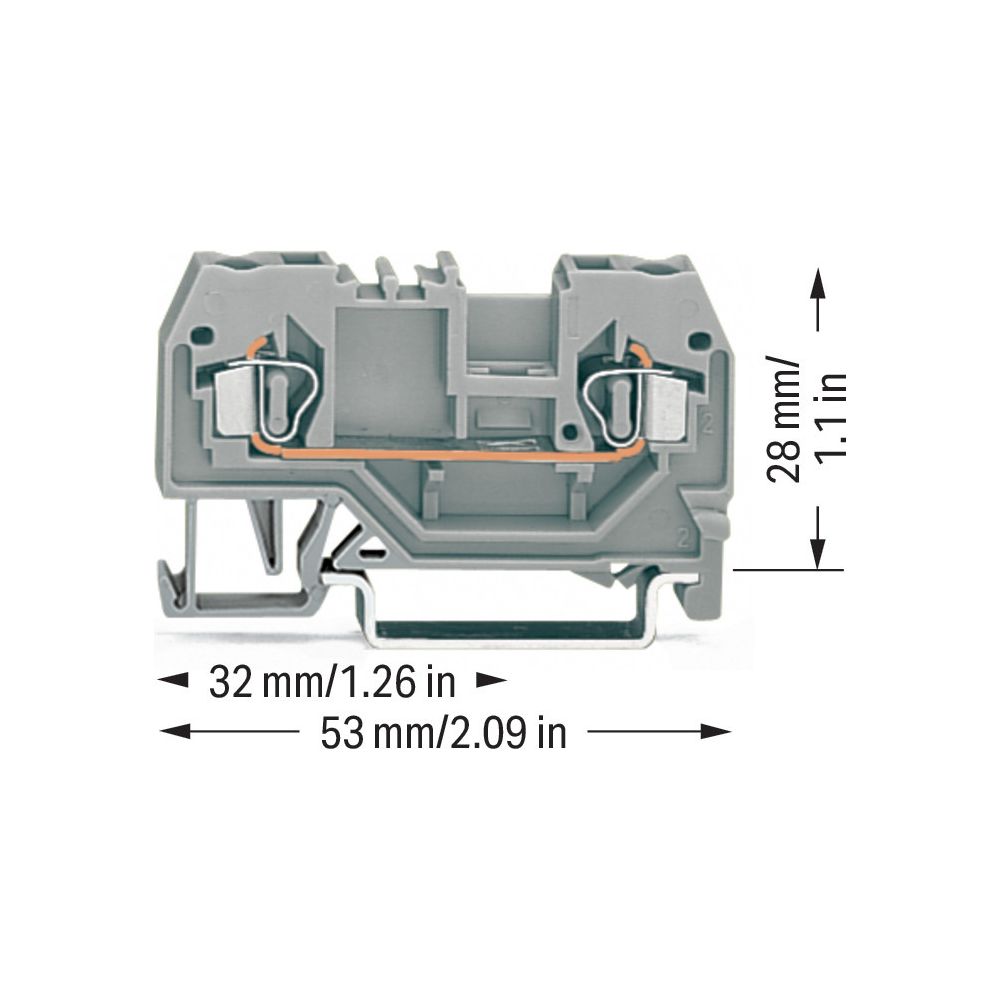

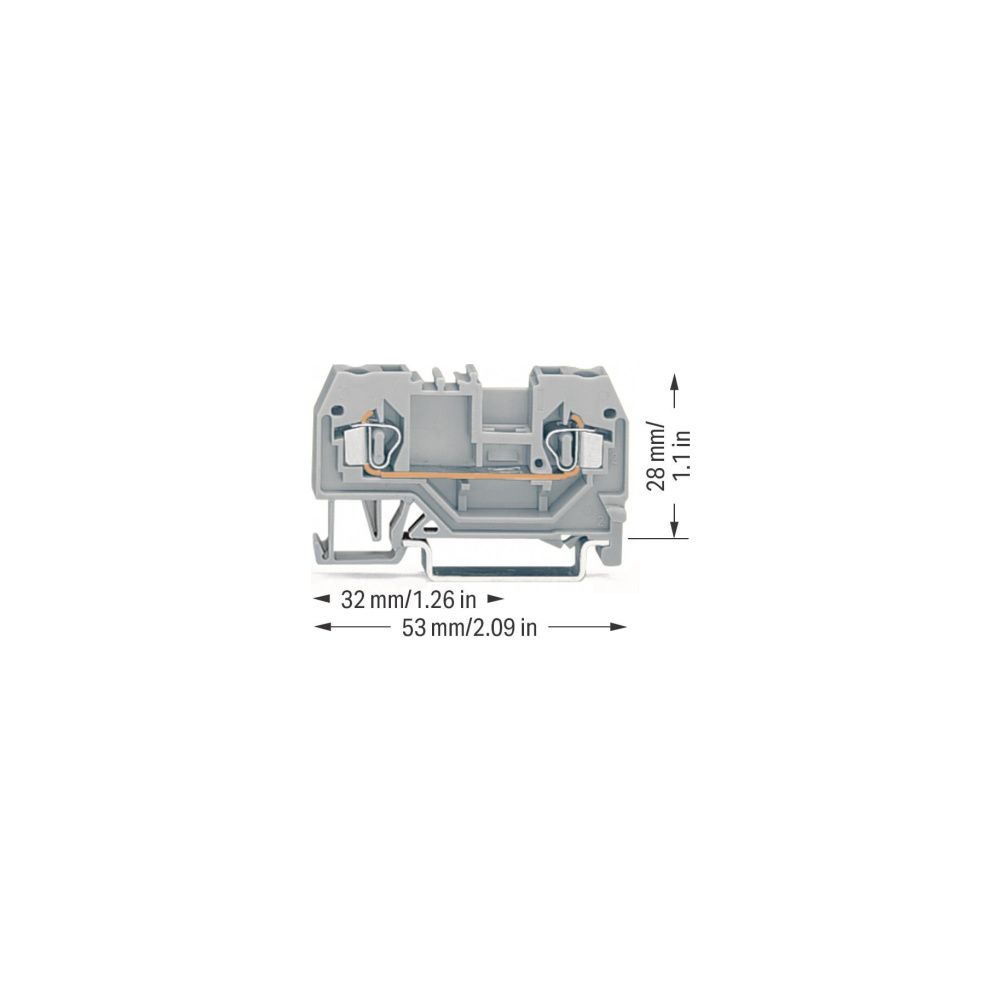

• Breite: 5 mm
• Höhe: 53 mm
• Tiefe: 28 mm
• Montageart: Tragschiene 35 mm
• Betriebstemperatur: 105 °C
• Anzahl der Klemmstellen: 2
