Beschreibung

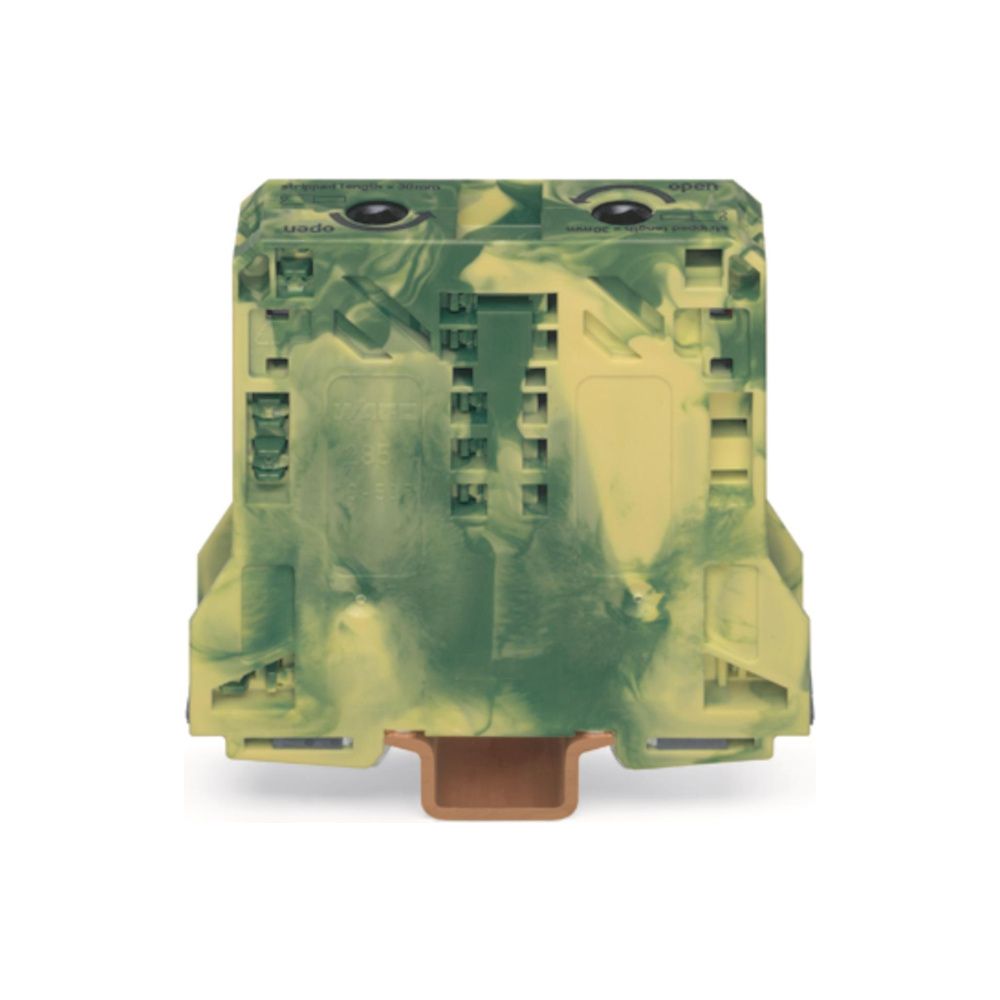

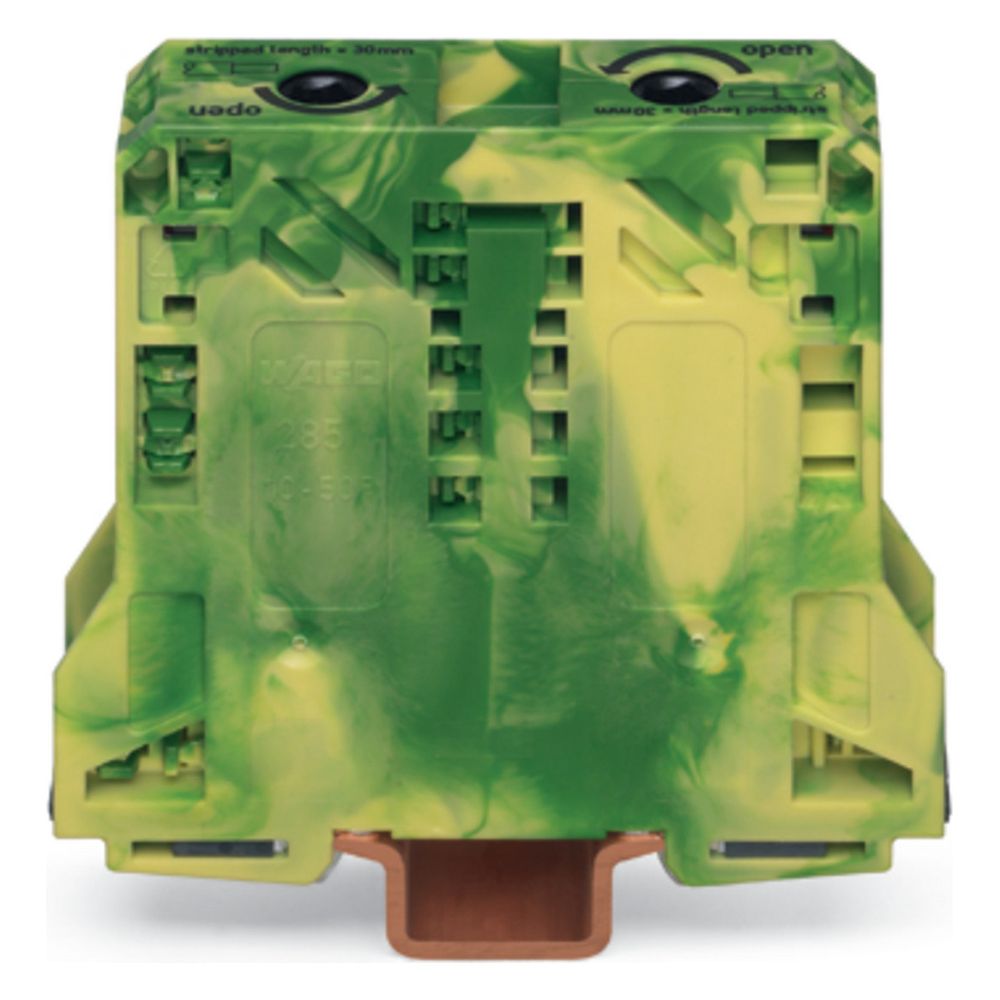

Wago 2-Leiter-Schutzleiterklemme 285, 10-50mm2, Federzuganschluss, Polyamid, Grün/Gelb, 285-157
Diese 2-Leiter-Schutzleiterklemme der Serie 285 ermöglicht eine sichere und wartungsfreie Verbindung für große Leiterquerschnitte. Dank der Federzuganschlusstechnik eignet sich das Bauteil für den Einsatz auf Hutschienen und unterstützt eine PEN-Funktion. Die robuste Ausführung aus Polyamid ist für anspruchsvolle elektrische Installationen ausgelegt.
Zuverlässige Anschlusstechnik
Die Klemme basiert auf der Federzugtechnologie, die eine einfache Handhabung ohne die Notwendigkeit von Drehmomentschlüsseln oder spezieller Leiter-Vorbehandlung ermöglicht. Die Klemmstelle lässt sich im geöffneten Zustand arretieren, was die Montage erleichtert. Mit einer Betriebstemperatur von 105 °C und der Brennbarkeitsklasse V0 nach UL 94 erfüllt das Produkt hohe Anforderungen an die Betriebssicherheit und Materialbeständigkeit.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 10 - 50 mm²
- Leiterquerschnitt feindrähtig ohne Aderendhülse: 10 - 70 mm²
- Anzahl der Etagen: 1
- Anzahl der Klemmstellen: 2
- Montageart: Hutschiene TH35

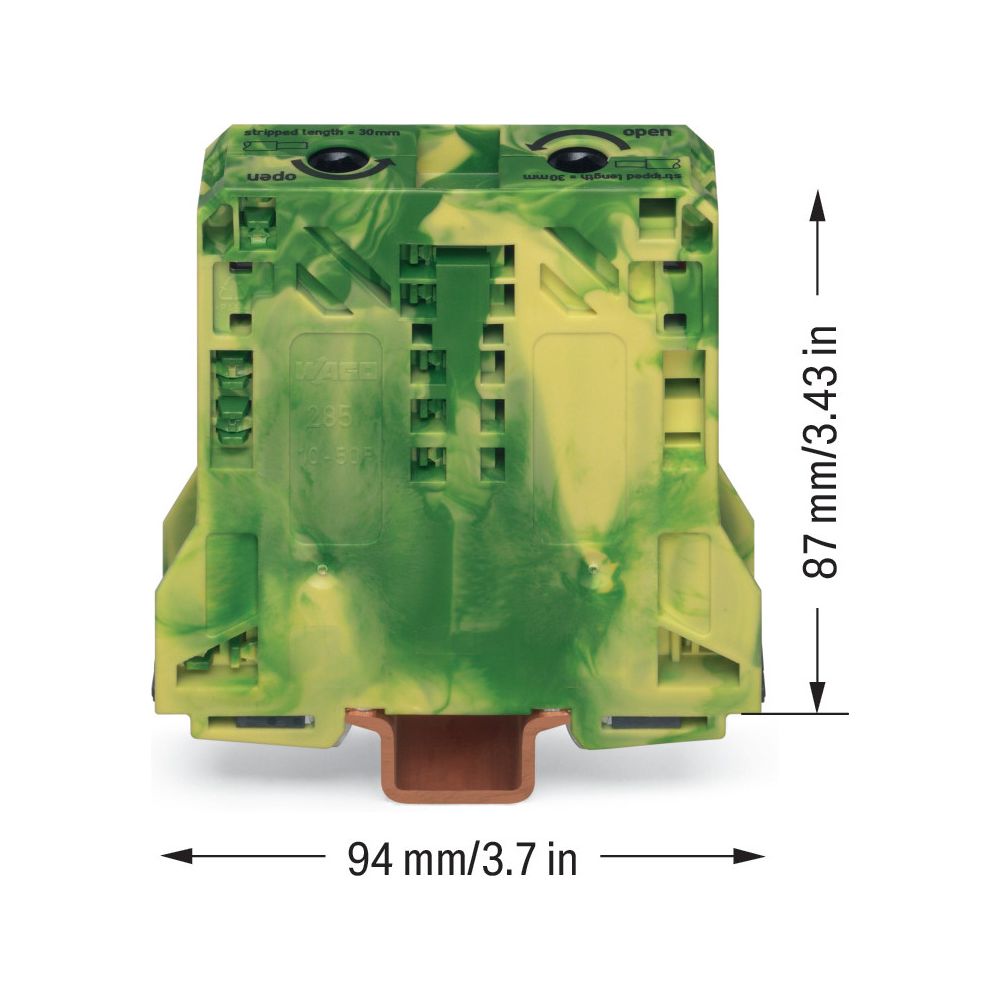

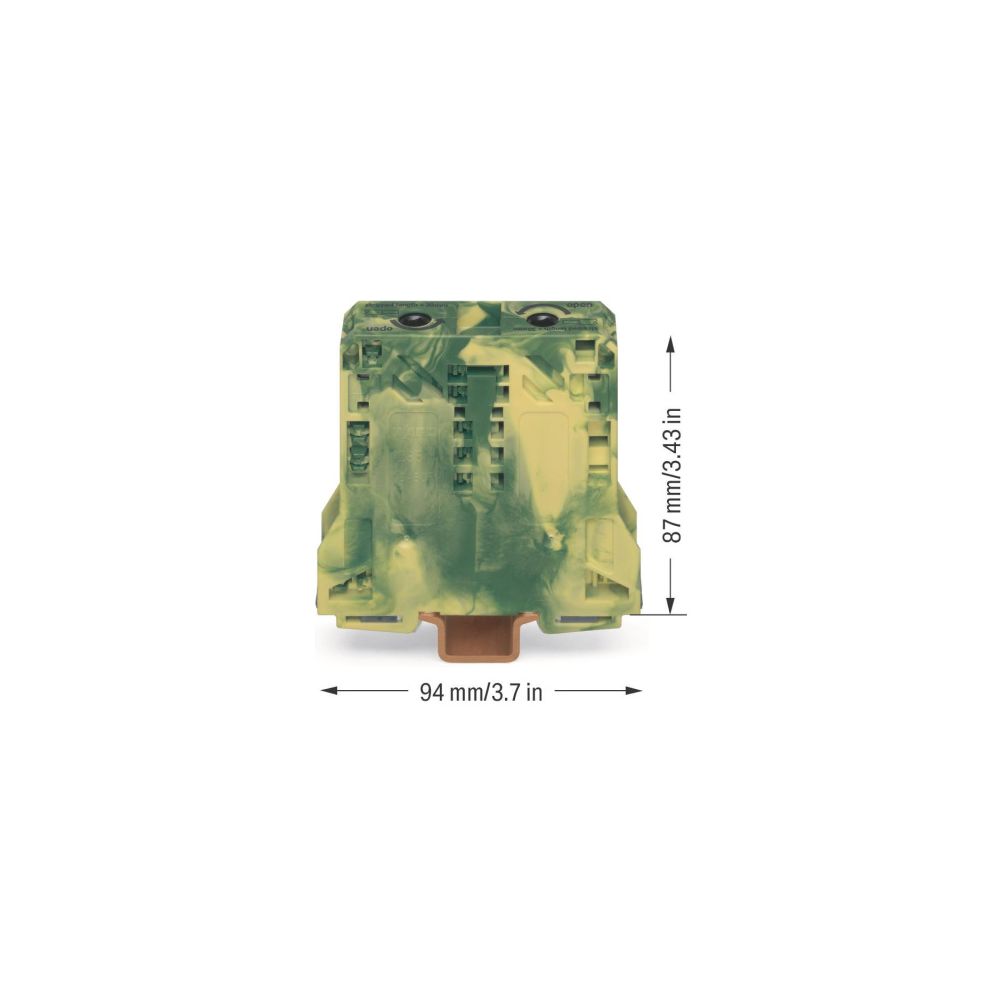

- Breite: 20 mm
- Höhe: 94 mm
- Tiefe: 87 mm
- Farbe: Grün/Gelb
Die Schutzleiterklemme überzeugt durch ihre hohe Flexibilität bei der Leiteraufnahme und die einfache Montage auf der Tragschiene. Durch die Unterstützung von Leiterquerschnitten bis 50 mm² (eindrähtig) und die wartungsfreie Federzugverbindung stellt sie eine effiziente Lösung für Hochstromanwendungen dar. Die kompakte Bauweise mit einer Breite von 20 mm ermöglicht eine platzsparende Installation in Schaltschränken und Verteilungen.
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 70 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 50 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-285-157 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 1,756 |
| Breite | 20 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4045454507435 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 185,2 |
| Gewicht | 0,972 kg |
| Höhe | 94 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Montagehinweis | nur auf Tragschiene DIN 35 x 15 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 10 |
| QS eindrähtig | 10 |
| QS mehrdrähtig | 10 |
| Tiefe | 87 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
