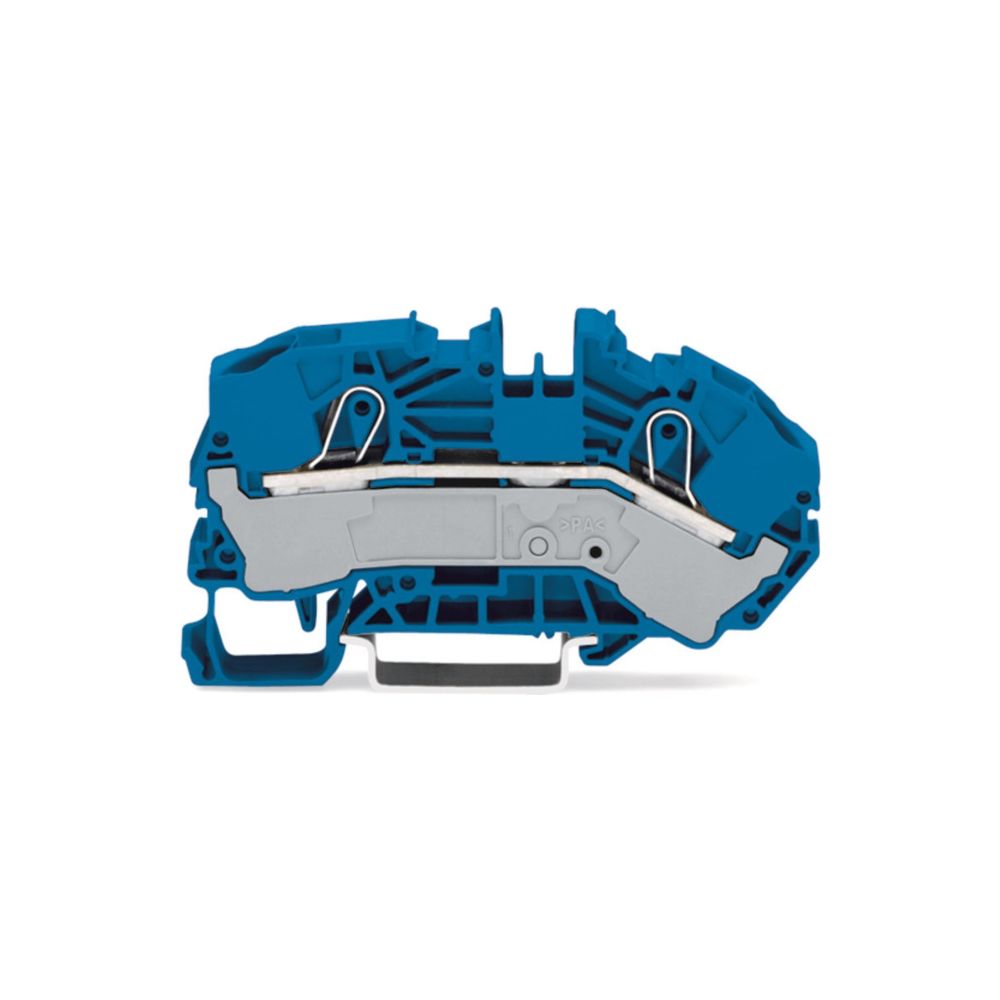

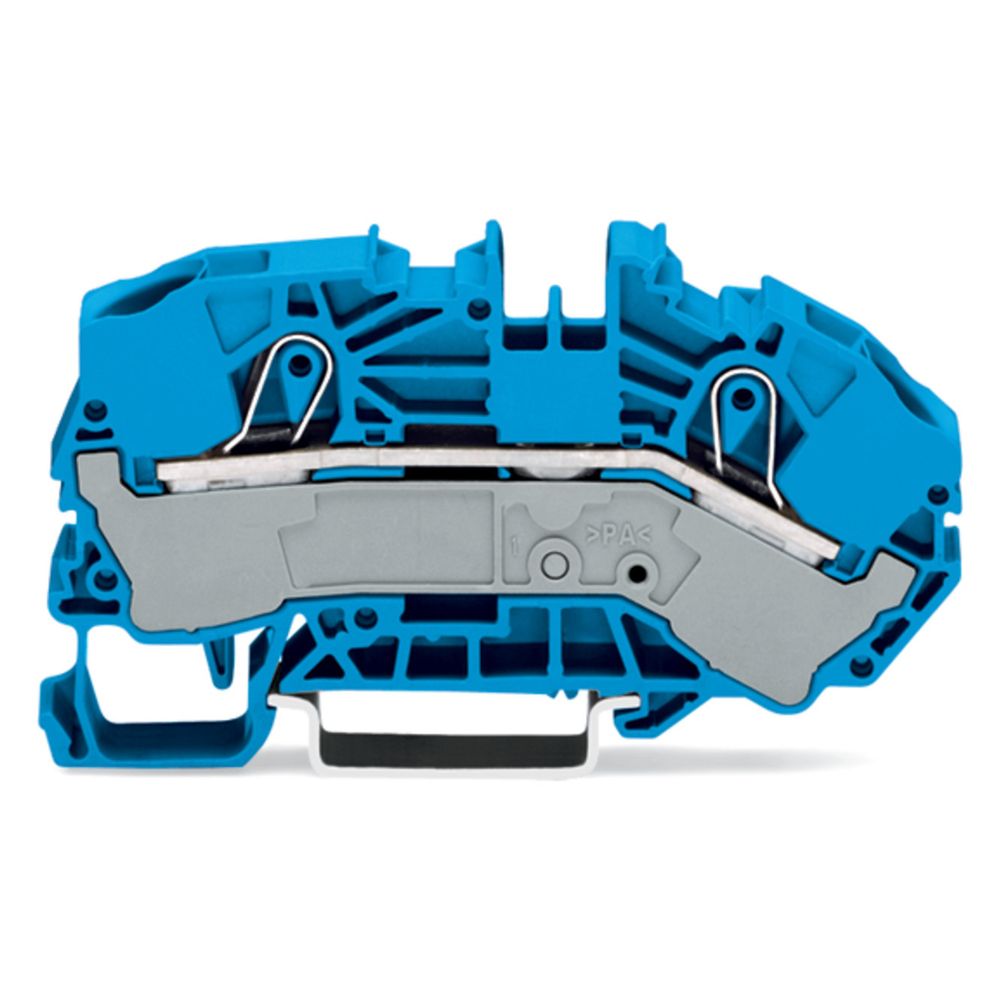

Wago Verteiler-Einspeiseklemme 2016 2016-7604, 16mm2, Polyamid, Blau

Die Verteiler-Einspeiseklemme der Serie 2016 ermöglicht eine effiziente Elektroinstallation auf der Tragschiene. Als 2-Leiter-Klemme konzipiert, kombiniert sie die Funktionen einer Durchgangs- und Einspeiseklemme für anspruchsvolle Anwendungen in der Energieverteilung.

Anschlusstechnik und Handhabung

Die Klemme nutzt die Push-in CAGE CLAMP-Technologie, die einen wartungsfreien Anschluss für verschiedene Leiterarten ermöglicht. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse lassen sich direkt und ohne Werkzeug stecken. Für den Anschluss ist eine Abisolierlänge von 18 bis 20 mm erforderlich. Die abgewinkelte Bauform unterstützt eine komfortable Verdrahtung, während die Mitten- oder seitliche Beschriftung eine übersichtliche Kennzeichnung im Schaltschrank erleichtert.

Material und Montage

Der Isolierkörper besteht aus robustem Polyamid, das die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 erfüllt und eine thermische Beständigkeit bis 105 °C aufweist. Die Montage erfolgt einfach und sicher auf einer Tragschiene der Bauform TH35.

Technische Daten

• Nennquerschnitt: 16 mm²
• Bemessungsstrom: 76 A
• Bemessungsspannung: 800 V
• Anschlussart: Federzuganschluss (Push-in)
• Leiterquerschnitt: 0,5 - 16 mm² (feindrähtig bis 25 mm²)
• Anzahl Klemmstellen: 2

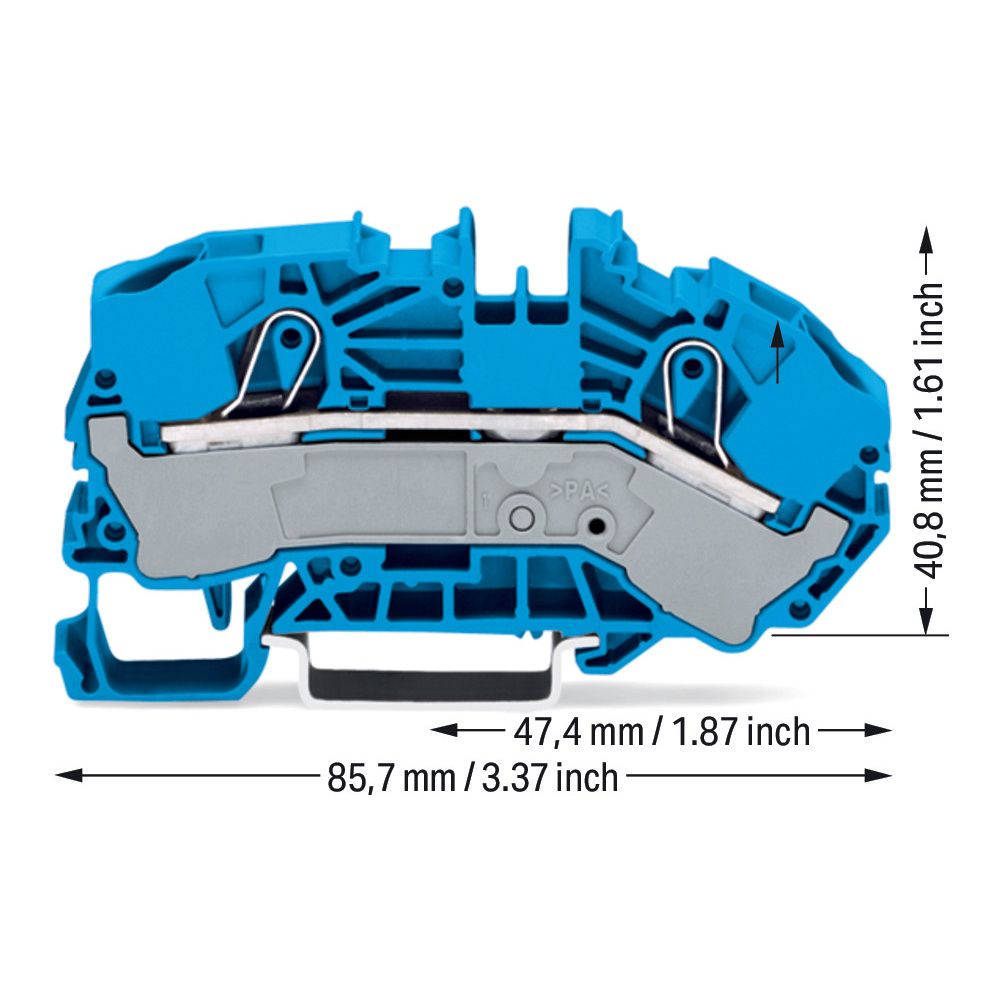

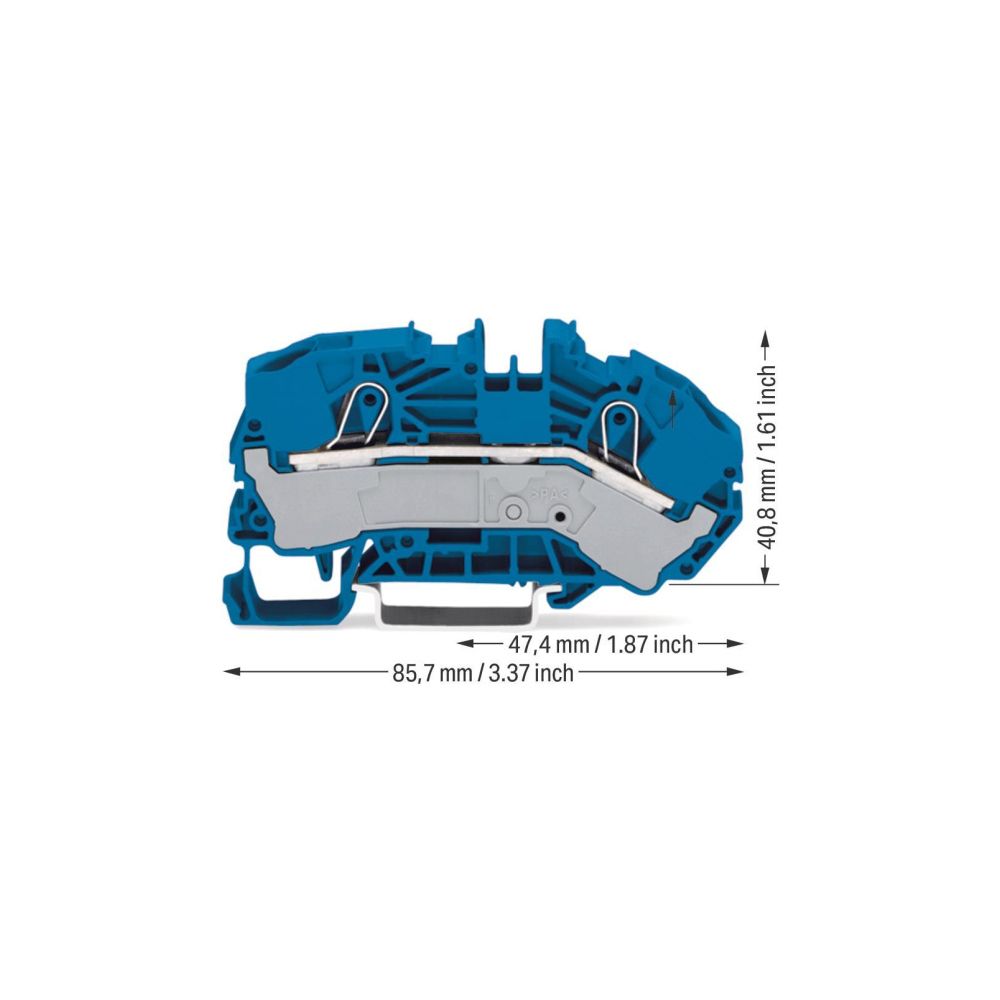

• Breite: 12 mm
• Höhe: 85,7 mm
• Tiefe: 40,8 mm
• Montageart: Tragschiene TH35

Diese Verteiler-Einspeiseklemme überzeugt durch ihre hohe Flexibilität bei der Leiterwahl und die wartungsfreie Anschlusstechnik. Mit einer Strombelastbarkeit von 76 A und einer kompakten Baubreite von 12 mm stellt sie eine leistungsstarke Lösung für die professionelle Energieverteilung dar. Die einfache Montage auf der Hutschiene sowie die Möglichkeit zur direkten Kontaktierung ohne Aderendhülsen bei starren Leitern ermöglichen eine zeitsparende Installation.
