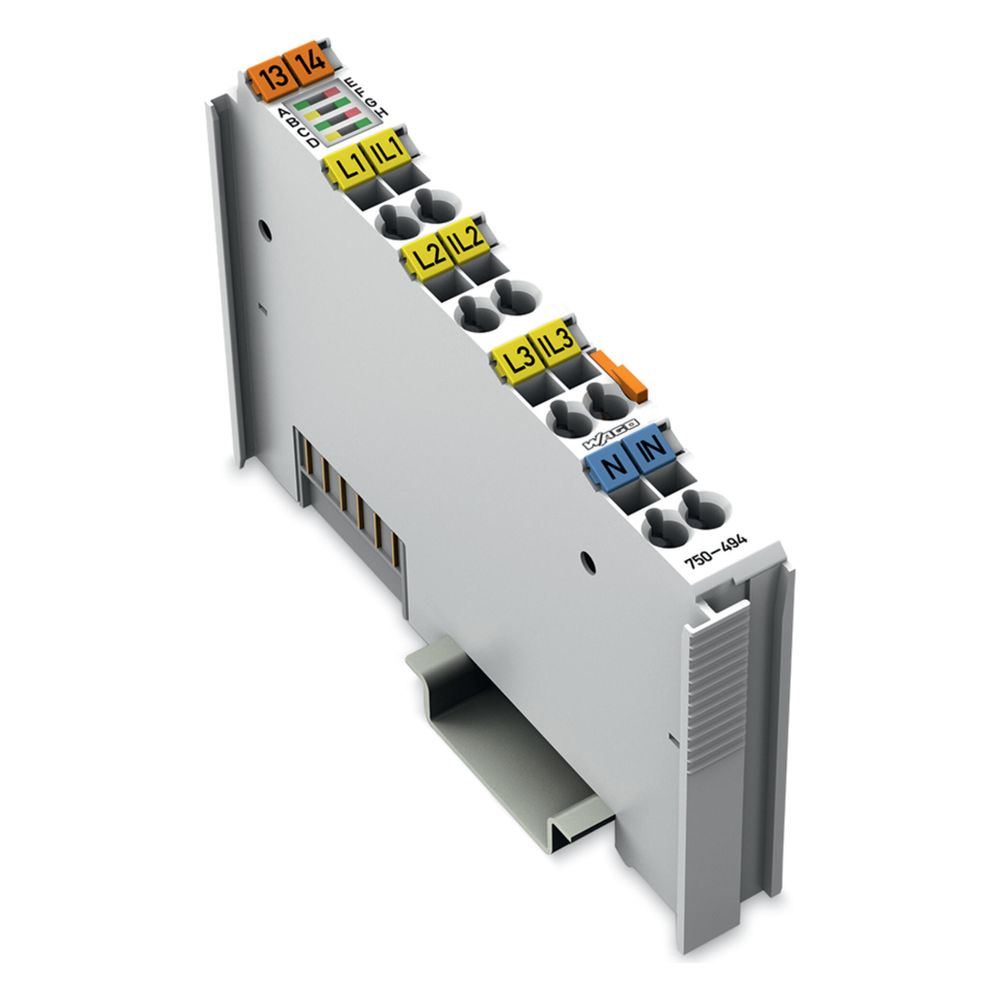

Wago 3-Phasen-Leistungsmessmodul 750-494, 480V 1A, Polycarbonat/Polyamid 6.6, lichtgrau

Das 3-Phasen-Leistungsmessmodul 750-494 von WAGO dient der präzisen Erfassung elektrischer Daten in dreiphasigen Versorgungsnetzen. Es ermöglicht eine umfassende Netzanalyse durch die direkte Bereitstellung von Messgrößen wie Wirk-, Blind- und Scheinleistung, Energieverbrauch, Leistungsfaktoren sowie Oberschwingungsanalysen bis zur 41. Harmonischen im Prozessabbild.

Funktionsweise und Analyse

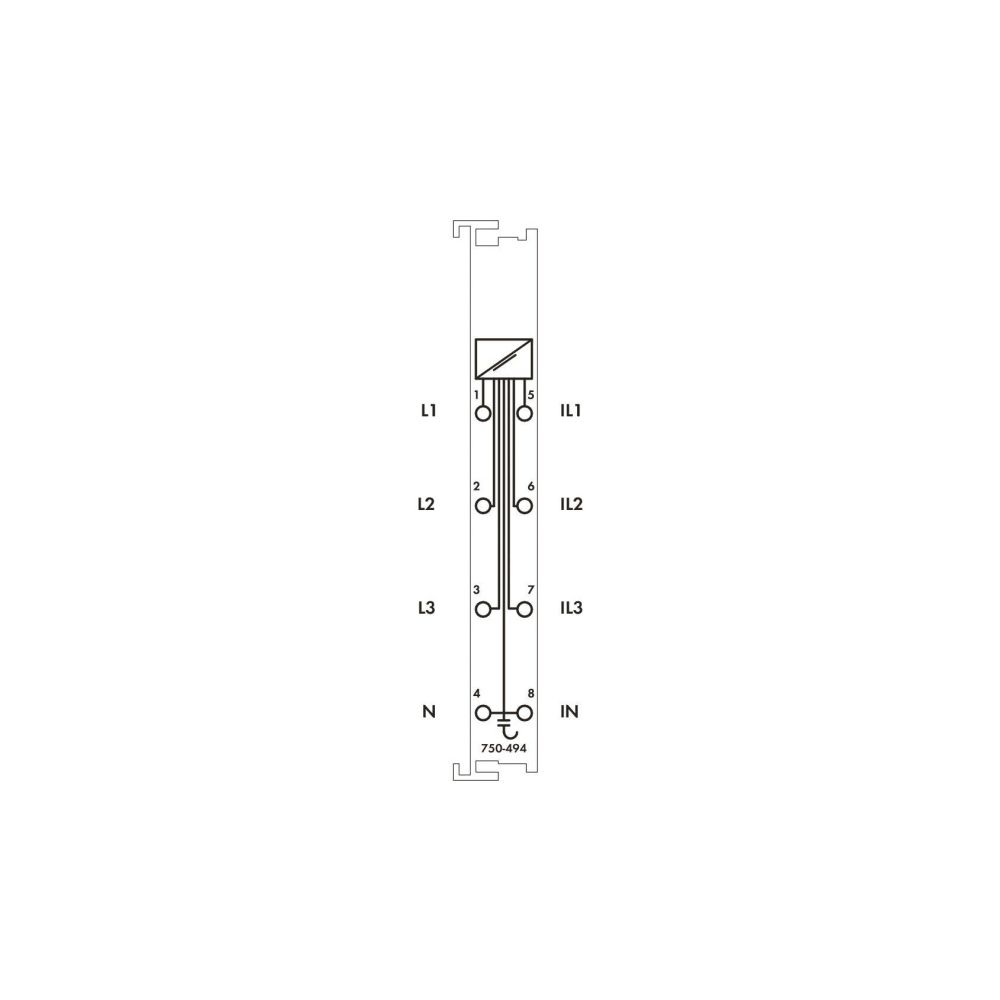

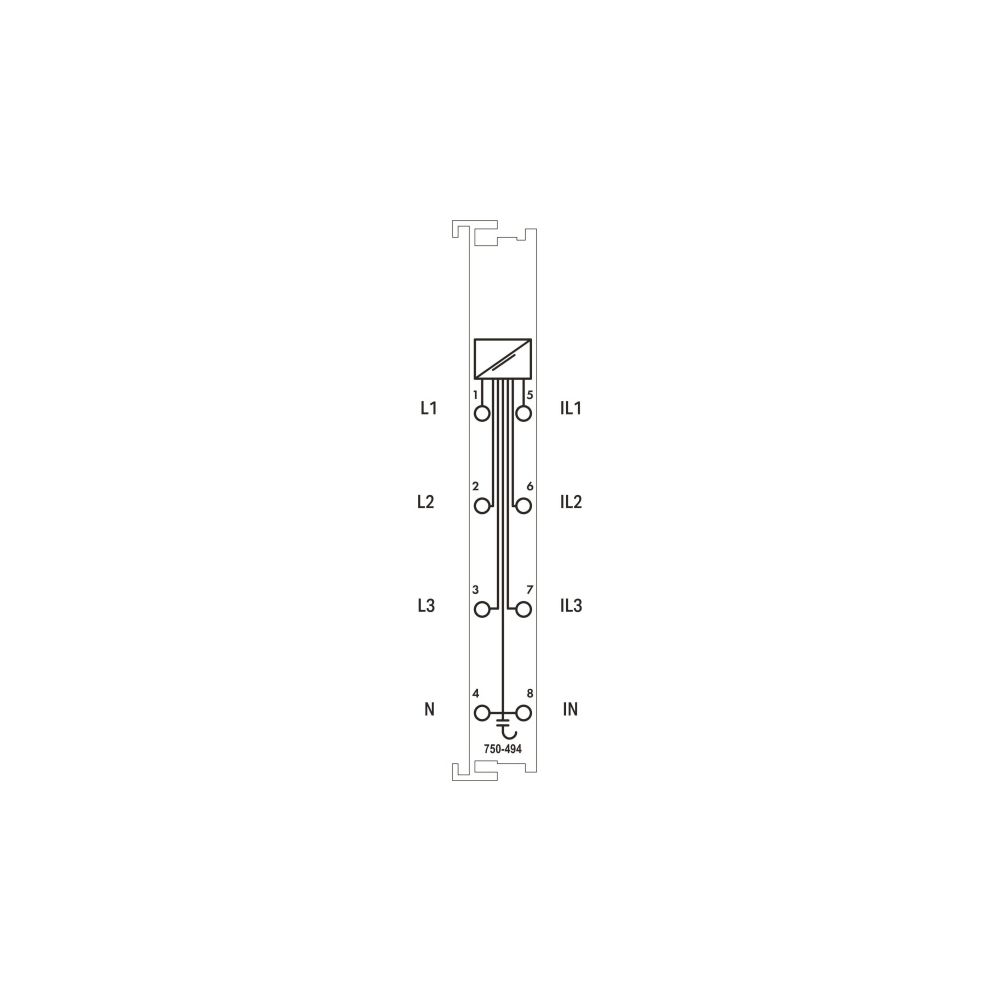

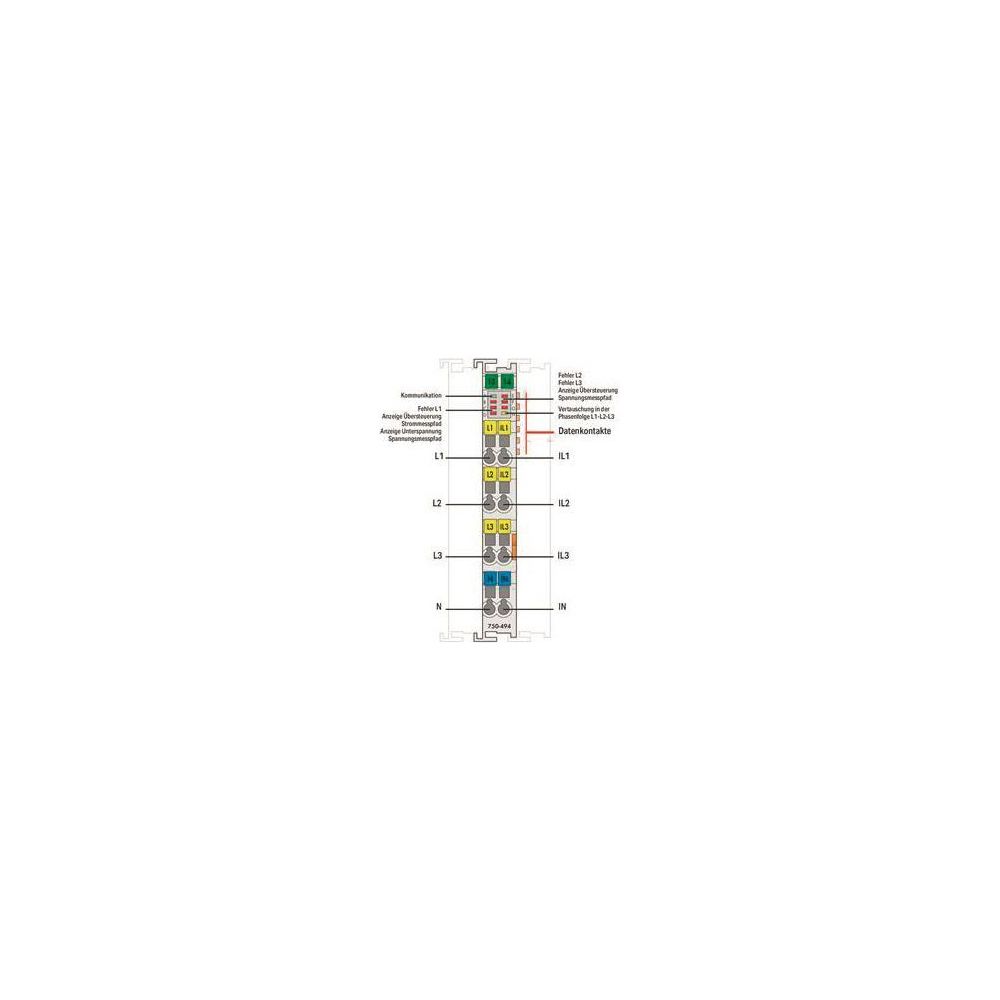

Die Erfassung der Spannungen erfolgt über die Anschlüsse L1, L2, L3 und N, während die Strommessung über Stromwandler an den Eingängen IL1, IL2, IL3 und IN realisiert wird. Durch das True-RMS-Messverfahren werden auch bei nicht-sinusförmigen Signalen exakte Werte ermittelt. Die 4-Quadranten-Anzeige informiert über den Lastzustand und unterscheidet zwischen Energieverbrauchern und -erzeugern. Dies unterstützt Anlagenbetreiber dabei, Antriebe und Maschinen optimiert zu regeln und frühzeitig auf Netzabweichungen zu reagieren.

Montage und Systemintegration

Das Modul ist für die Montage auf einer 35 mm Tragschiene konzipiert und lässt sich in das WAGO-I/O-SYSTEM integrieren. Die Konfiguration erfolgt über Software-Tools wie WAGO-I/O-CHECK, CODESYS oder e!COCKPIT. Mit einer Auflösung von 24 Bit und einer Baubreite von 12 mm bietet das Gerät eine hohe Messgenauigkeit bei geringem Platzbedarf. Zudem ist der Einsatz in explosionsgefährdeten Bereichen der Kategorie 3 G/D möglich.

Das Leistungsmessmodul entlastet die Steuerung durch die eigenständige Vorverarbeitung der Messdaten und ermöglicht eine effiziente Überwachung komplexer elektrischer Anlagen. Mit einer Bemessungsspannung von 480 V AC (ULL) und einem Messstrom von bis zu 1 A eignet sich das Modul für anspruchsvolle industrielle Anwendungen. Die robuste Bauweise aus Polycarbonat und Polyamid 6.6 sowie die Schutzart IP20 gewährleisten einen zuverlässigen Betrieb.

Technische Daten

• Bemessungsspannung: 480 V AC (ULL)
• Messstrom max.: 1 A
• Anzahl Messeingänge: 6 (3 Spannung, 3 Strom)
• Auflösung: 24 Bit
• Messverfahren: True-RMS
• Frequenzbereich: 45 … 65 Hz
• Messfehler max.: 0,5 %
• Breite: 12 mm
• Schutzart: IP20
• Montage: Tragschiene 35
