Beschreibung

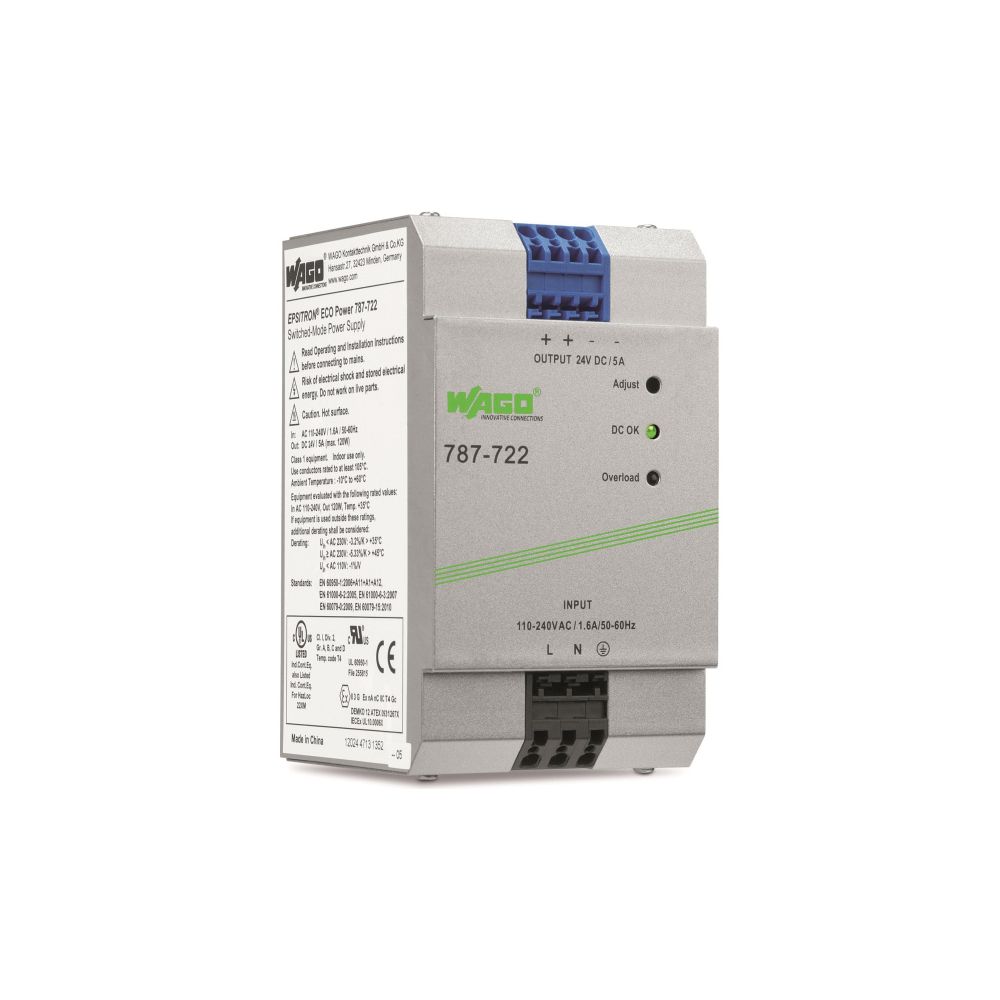

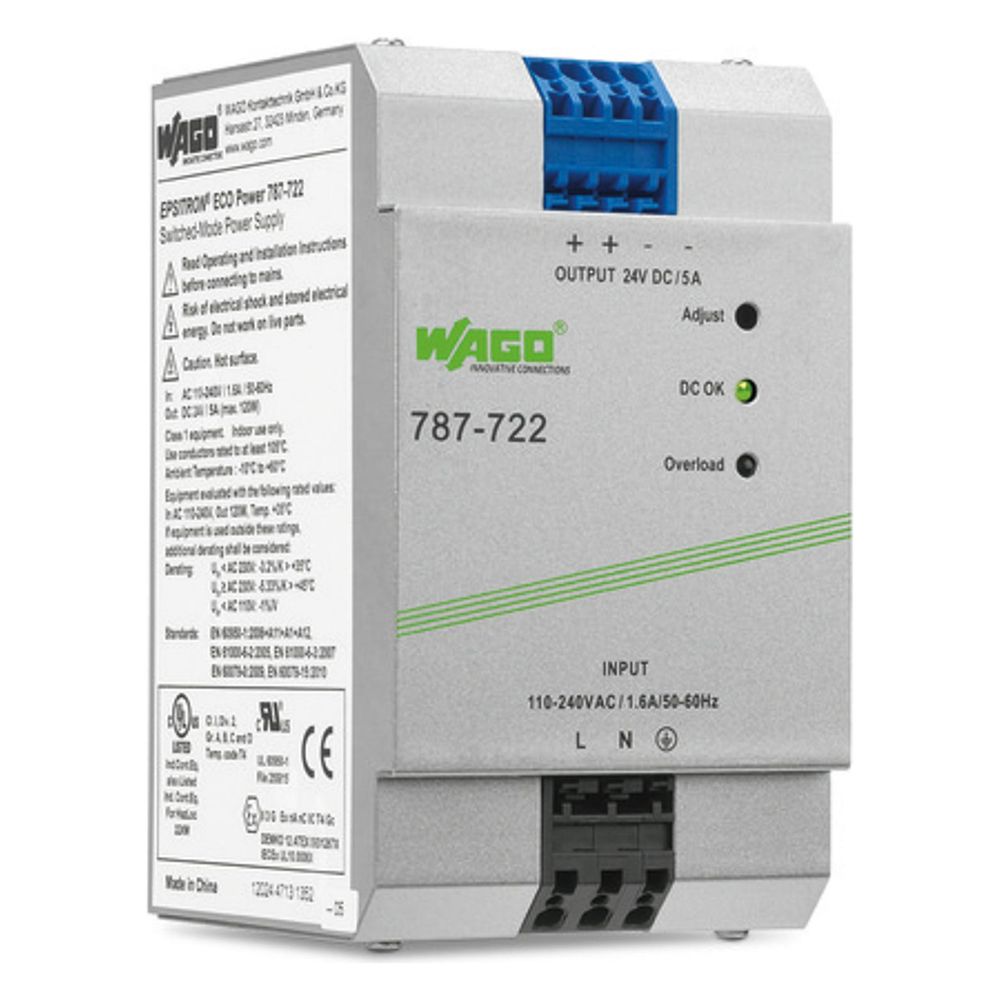

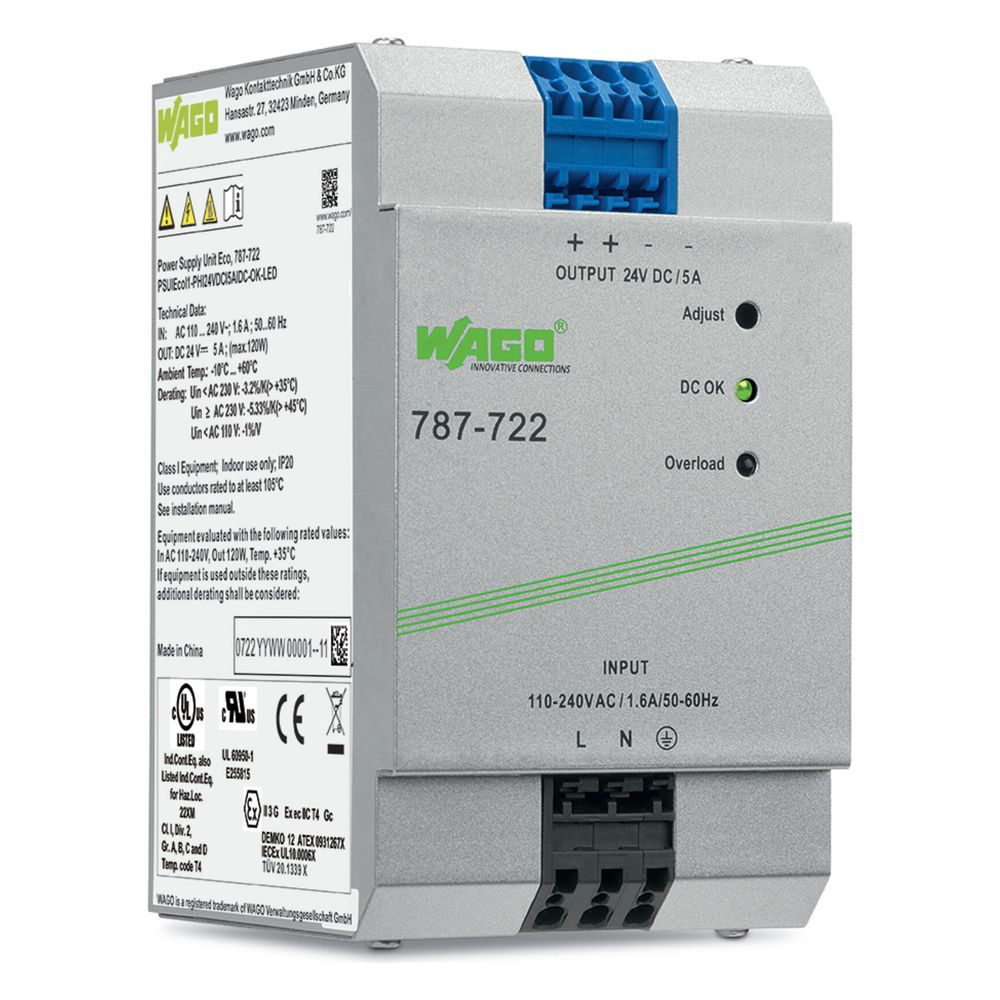

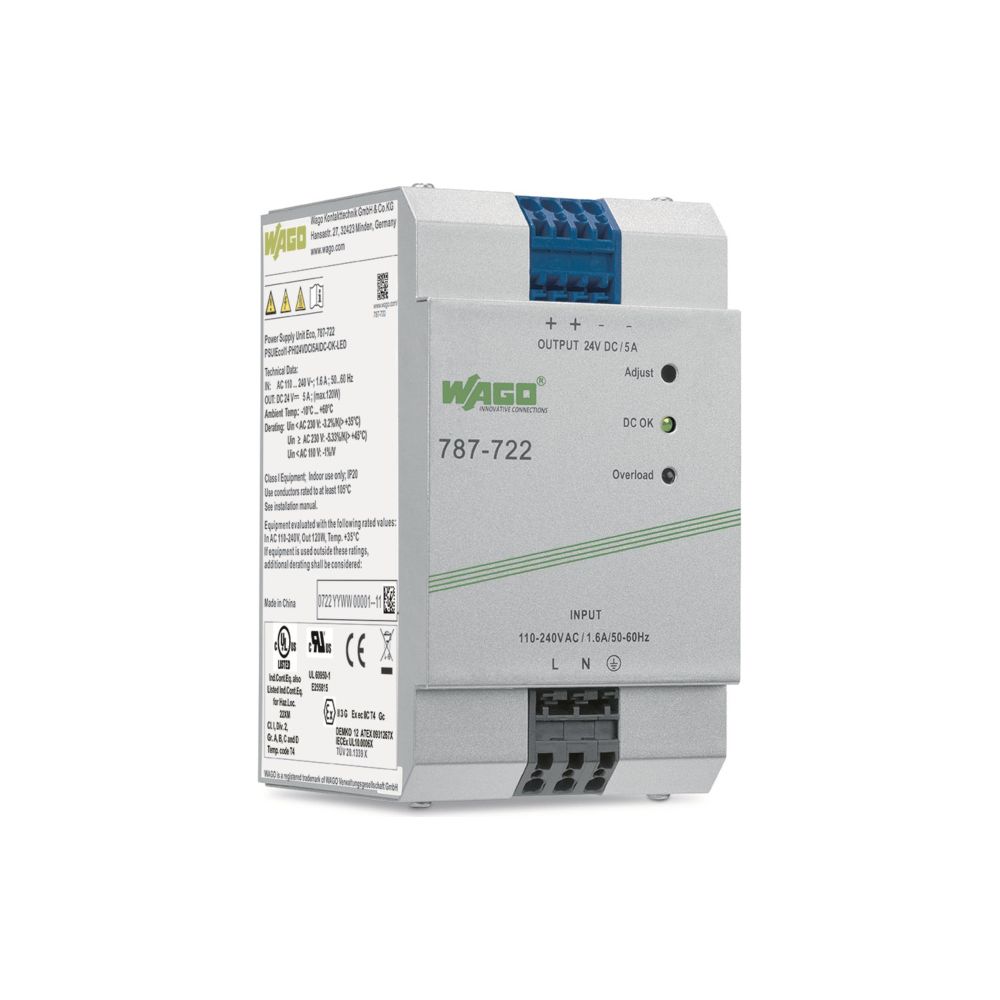

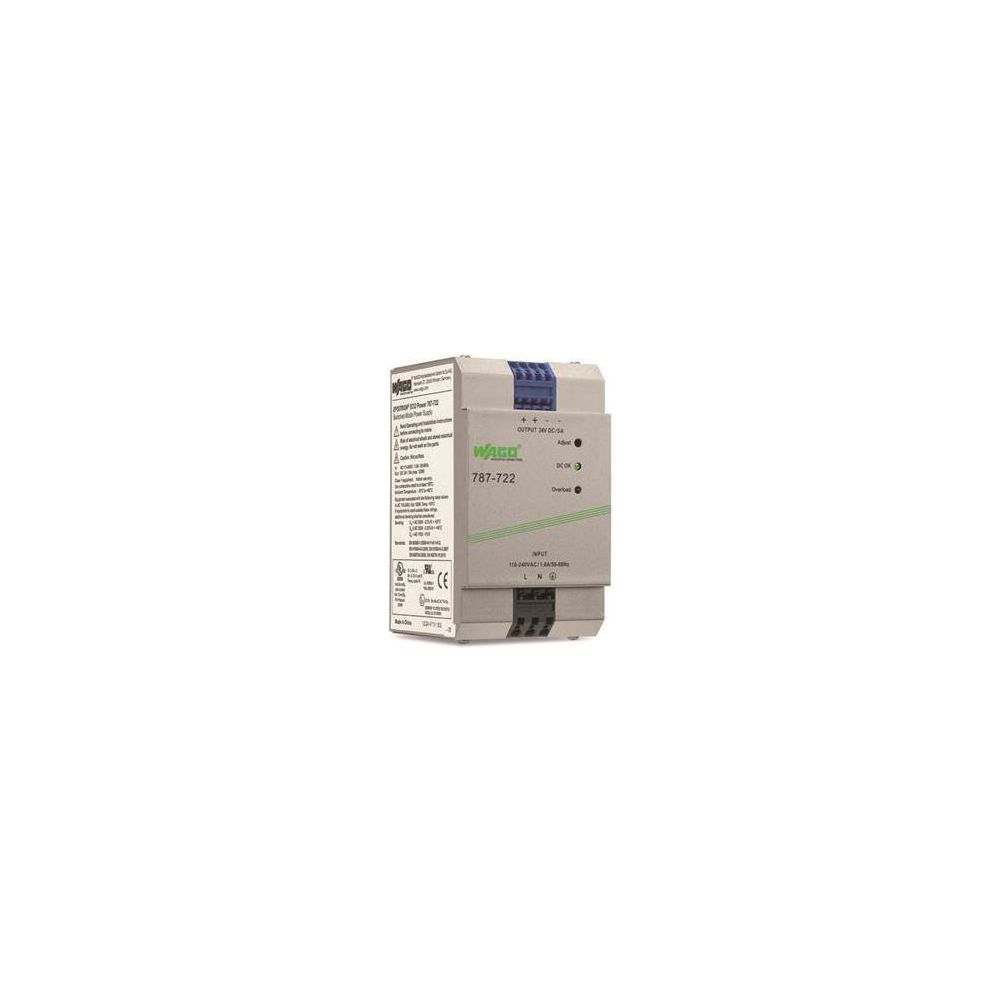

Wago Stromversorgung Eco 787-722, 120W 24V 5A, Federzuganschluss, Metallgehäuse
Die primär getaktete Stromversorgung aus der Serie Epsitron EcoPower von Wago ist für den Einsatz in Schaltschränken konzipiert. Das 1-phasige Netzgerät im Metallgehäuse liefert eine stabilisierte Ausgangsspannung von 24 V DC bei einer Nennleistung von 120 W und ermöglicht durch den Weitbereichseingang einen flexiblen Betrieb.
Flexibilität und Schutzfunktionen
Die Ausgangsspannung ist im Bereich von 22 bis 28 V einstellbar. Das Gerät ist für die Tragschienenmontage vorgesehen und unterstützt sowohl Parallel- als auch Reihenschaltung. Die galvanisch getrennte Ausgangsspannung entspricht den SELV-Anforderungen. Bei Überlast arbeitet das Netzteil mit Konstantleistung, während bei einem Kurzschluss eine automatische Abschaltung mit anschließendem Wiederanlauf erfolgt.
Installation und Betrieb
Der elektrische Anschluss erfolgt über Federzugklemmen. Die Betriebszustände werden über zwei LEDs signalisiert, wobei eine grüne Anzeige den korrekten Betrieb und eine rote Anzeige eine Überlast anzeigt. Die Kühlung erfolgt durch natürliche Konvektion.
Technische Daten
- Ausgangsnennleistung: 120 W
- Ausgangsnennspannung: 24 V DC
- Ausgangsnennstrom: 5 A
- Eingangsspannungsbereich AC: 90 - 264 V
- Eingangsspannungsbereich DC: 90 - 373 V
- Montageart: Tragschiene 35
- Anschlussart: Federzuganschluss
- Schutzart: IP20
- Wirkungsgrad: 86 %
- Maße (B x H x T): 75 x 92 x 136 mm
Dieses Netzgerät bietet eine wirtschaftliche Lösung für Standardanwendungen. Mit einer Ausgangsleistung von 120 W und einem einstellbaren Spannungsbereich von 22 bis 28 V DC deckt es vielfältige Anforderungen ab. Die aktive Leistungsfaktorkorrektur sowie die Kurzschluss- und Überlastfestigkeit sorgen für einen stabilen Betrieb.
Technische Daten
| Hersteller | Wago |
| 1 Ausgangsspannung | 22 - 28 |
| Ampère | 5,0 |
| Anschluss | Federzuganschluss |
| Artikelnummer | WAGO-787-722 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Ausgangsnennleistung | 120 |
| Ausgangsnennspannung Ua Nenn | DC 24 V (SELV) |
| Ausgangsnennstrom Ia Nenn | 5 A (DC 24 V) |
| Ausgangsspannung einstellbar | Ja |
| Ausgangsspannung geregelt | Ja |
| Bemessungsversorgungsspannung AC 50 Hz | 90 - 264 |
| Bemessungsversorgungsspannung AC 60 Hz | 90 - 264 |
| Bemessungsversorgungsspannung DC | 90 - 373 |
| Betriebsanzeige | LED grün (DC 24 V OK) / LED rot (Überlast) |
| Brandlast | 4,8 |
| Breite | 75 |
| Breite in Teilungseinheiten | 4 |
| Direktmontage möglich | Nein |
| EAN-13 | 4045454908188 |
| Eingangsnennspannung Ue Nenn | 1 x AC 110 … 240 |
| Eingangsspannungsbereich | 1 x AC 100 … 264 |
| Eingangsstrom Ie | ≤ 0,7 A (AC 230 V); ≤ 1,6 A (AC 115 V) |
| Geeignet für Reiheneinbau | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Ja |
| Geeignet für Wandmontage | Nein |
| Gewicht | 850 |
| Gewicht | 0,868 kg |
| Hinweis (Leiterquerschnitt) | 12 AWG: THHN, THWN |
| Höhe | 92 |
| Info | kr |
| Interne Sicherung | F 3,15 A / AC 250 |
| Isolationsspannung (Pri-PE, AC) | 1.500 |
| Isolationsspannung (Pri-Sek, AC) | 3.000 |
| Konformitätskennzeichnung | CE; UKCA |
| Kurzschlussfest | Nein |
| Leerlauffest | Ja |
| Leistung | 120 |
| Leistungsabgabe | 120 |
| Leistungsfaktorkorrektur (PFC) | Aktiv |
| Max Ausgangsleistung | 120 |
| Max Ausgangsstrom 1 | 5 |
| Maße (B x H x T) | 75 x 92 x 136 |
| Montageart | Tragschiene 35 |
| Nennnetzfrequenz-Bereich | 47 … 63 Hz; 0 |
| Nennwert Ausgangsspannung 1 | 24 |
| Nennwert Ausgangsstrom 1 | 5 |
| Normen/Bestimmungen | EN 61010-1 / EN 61204-3 / UL 61010-1 / SEMI F47 / UL 121201 / EN IEC 61010-2-201 / UL 61010-2-201 |
| Parallelschaltbar | Ja |
| Phasen | 1 |
| Regelabweichung | ≤ 1 |
| Reihenschaltbar | Ja |
| Schutzart | IP20; gemäß EN 60529 |
| Schutzklasse | I |
| Signalisierung | 1 x LED DC OK (grün) / 1 x LED Overload (rot) |
| Spannungsart | AC / DC |
| Spannungsart der Versorgungsspannung | AC / DC |
| Stabilisiert | Nein |
| Tiefe | 136 |
| Tragschienenmontage möglich | Ja |
| Transientenschutz; primär | Varistor |
| Verhalten bei Überlast | Konstantleistung (im Überlastbereich 1,15 … 1,4 x Ia Nenn); bei Kurzschluss Abschaltung und automatischer Wiederanlauf |
| Verlustleistung max Pv max | 23,5 W (AC 110 V / DC 24 V; 5,5 A) |
| Verlustleistung Pv | ≤ 19,5 W (AC 230 V; Nennlast) |
| Verschmutzungsgrad | 2 |
| Voreinstellung | DC 24 |
| Vorsicherung (empfohlen) | Leitungsschutzschalter 10 A, 16 A; Charakteristik B oder C |
| Wandmontage möglich | Nein |
| Wirkungsgrad typ | 86 % (AC 230 V) |
| Überspannungskategorie | II |
| WEEE-Nr. | 40917098 |
