Beschreibung

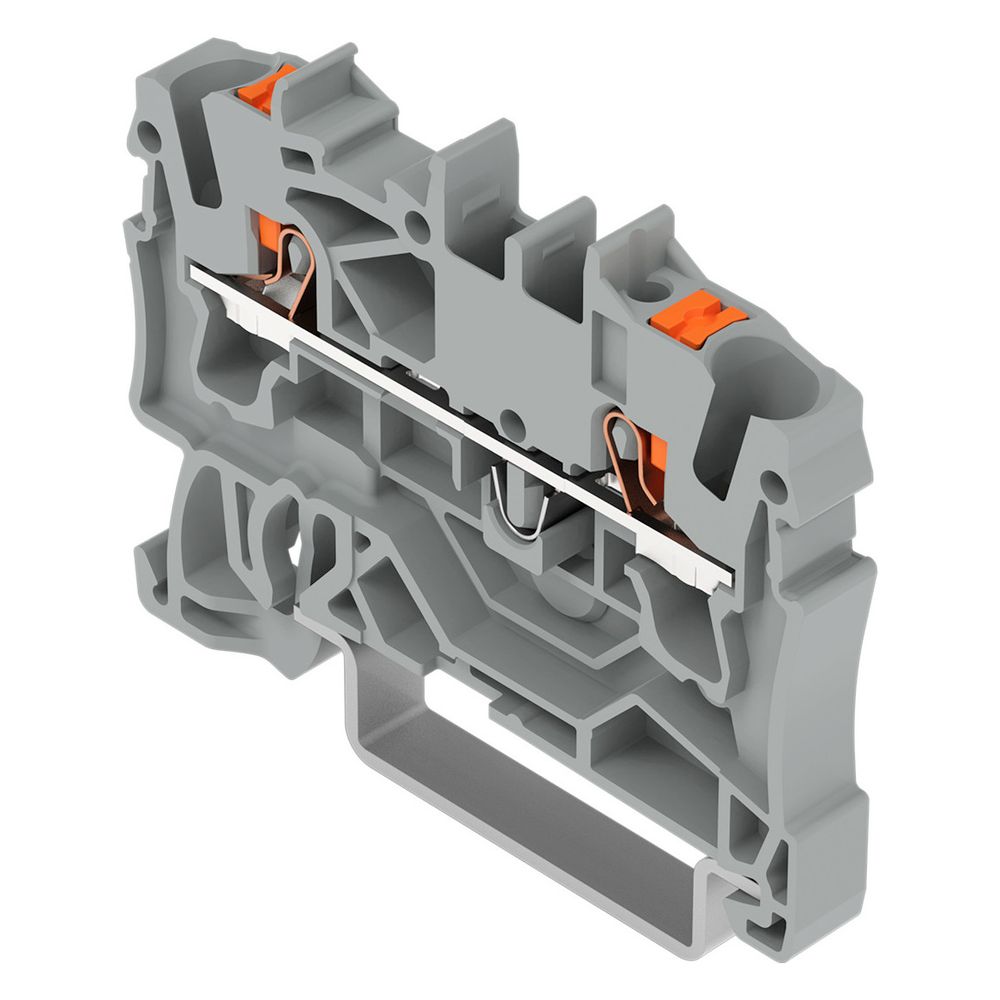

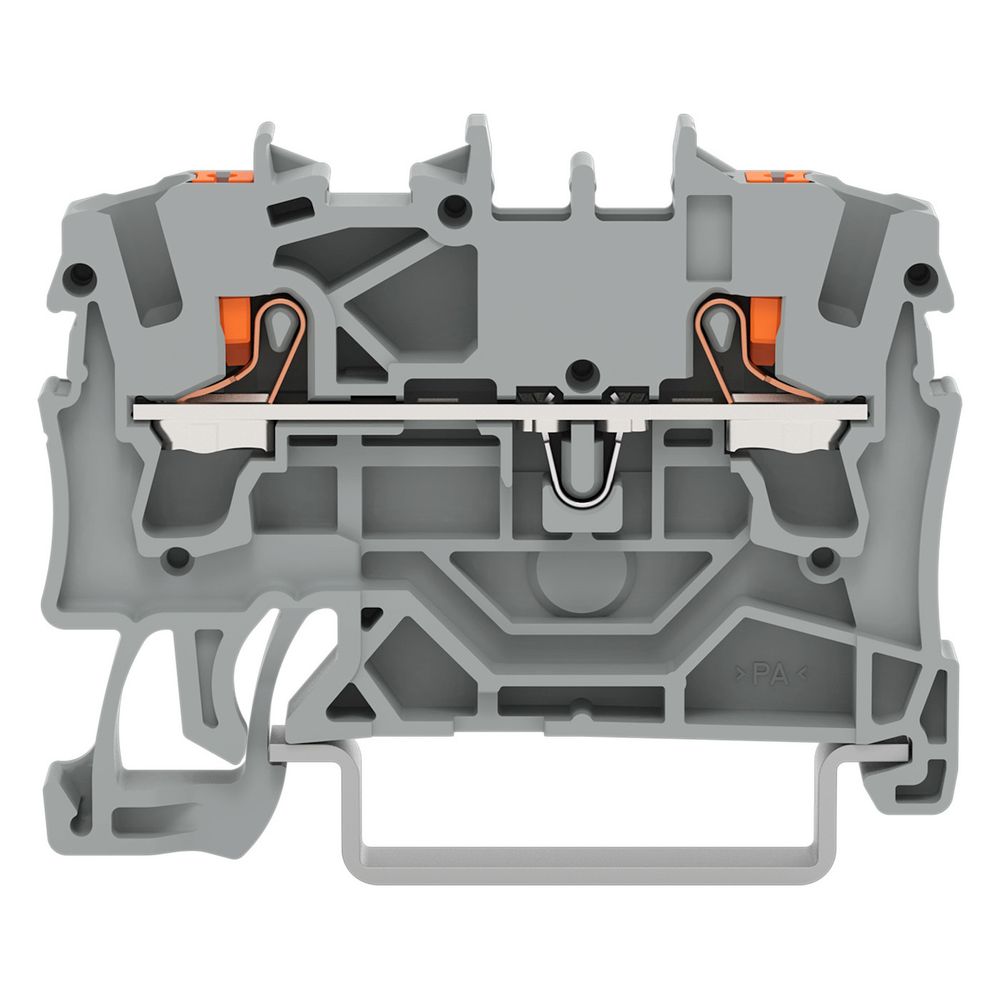

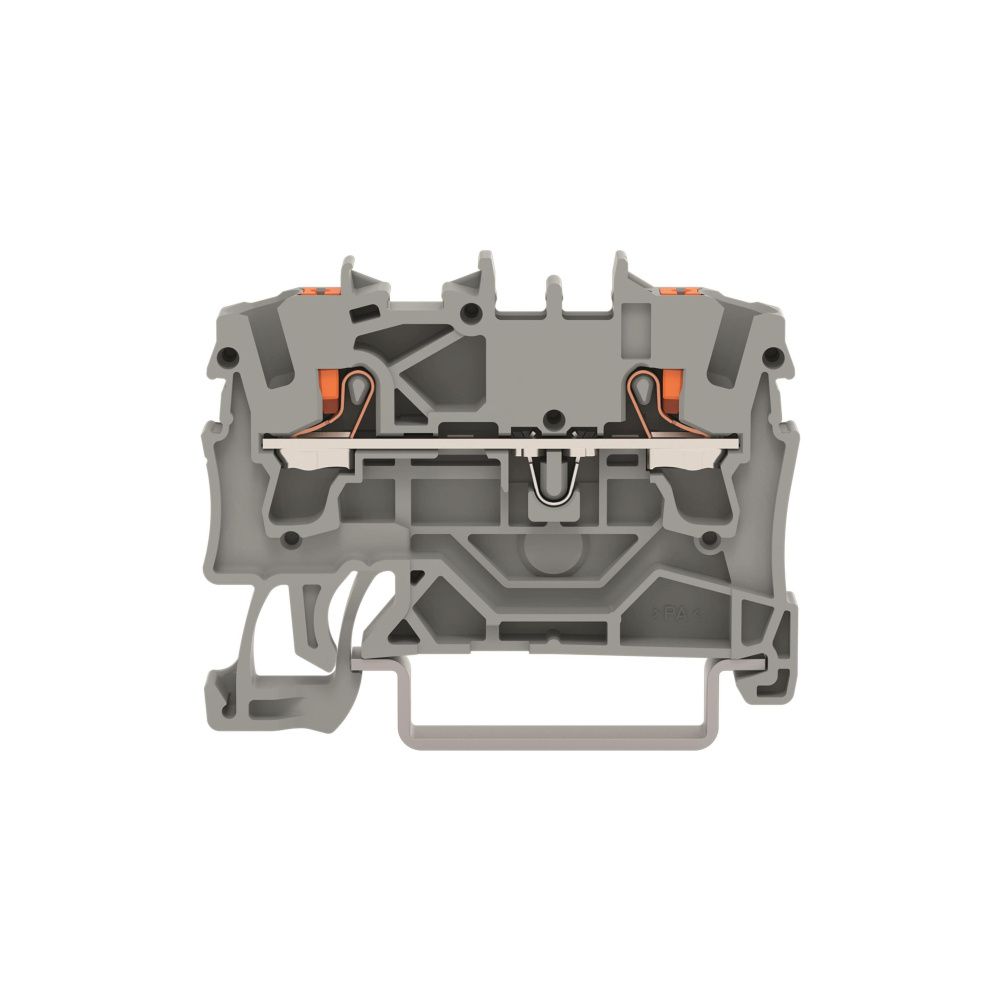

Wago 2-Leiter-Durchgangsklemme 2202 2202-1201, 2,5mm2, Polyamid, grau
Die 2-Leiter-Durchgangsklemme der Serie 2202 ermöglicht eine effiziente elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Push-in CAGE CLAMP-Technologie, erlaubt sie das direkte Stecken starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne Werkzeug. Das System ist für die Montage auf Tragschienen der Bauform 35 ausgelegt.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über einen Drücker zur komfortablen Betätigung der Klemmstelle. Für den Leiteranschluss ist eine Abisolierlänge von 10 bis 12 mm erforderlich. Die Konstruktion aus Polyamid zeichnet sich durch eine hohe thermische Beständigkeit aus und erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94. Zudem ist das Bauteil für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen.
Vielseitige Einsatzmöglichkeiten
Das System ist für Kupferleiter mit einem Querschnitt von 0,25 mm² bis 4 mm² ausgelegt, wobei die genauen Werte von der Leiterart abhängen. Mit einer Baubreite von 5,2 mm ermöglicht die Klemme eine platzsparende Anordnung auf der Hutschiene. Die Beschriftung kann sowohl mittig als auch seitlich erfolgen, was eine übersichtliche Kennzeichnung unterstützt.
Die Durchgangsklemme überzeugt durch ihre robuste Bauweise und die wartungsfreie Anschlusstechnik, die eine sichere Stromführung bei einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A ermöglicht. Durch die Eignung für verschiedene Leiterarten und die einfache Montage auf Hutschiene TH35 stellt sie eine universelle Lösung für moderne Elektroinstallationen dar.
Technische Daten
- Anschlussart: Federzuganschluss
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Leiterquerschnitt: 0,25 - 4 mm²
- Montageart: Hutschiene TH35

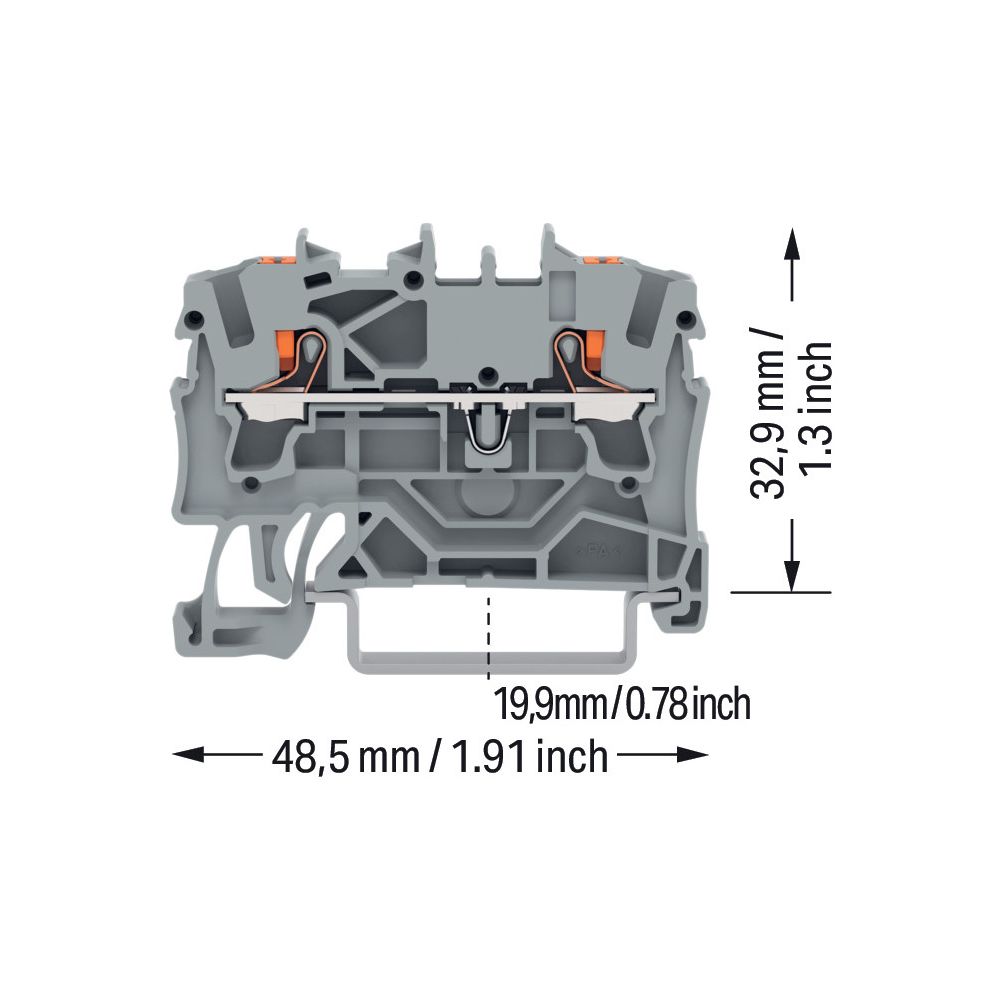

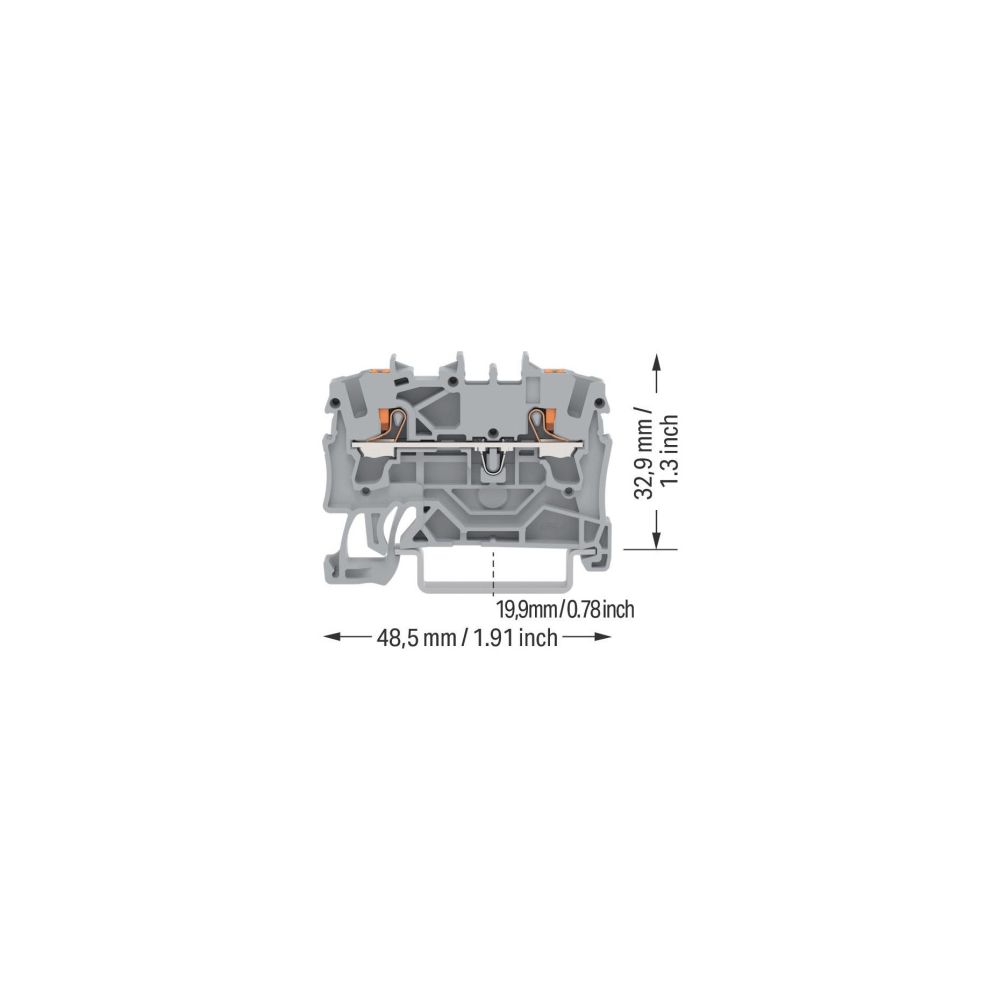

- Breite: 5,2 mm
- Höhe: 48,5 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: -60 bis 105 °C
- Explosionsgeschützt: Ja
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,25 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-2202-1201 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | -60 - 105 |
| Brandlast | 0,103 |
| Breite | 5,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4055143848497 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | grau |
| Farbe des Betätigungselements | orange |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 5,3 |
| Gewicht | 0,576 kg |
| Höhe | 48,5 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,25 |
| QS eindrähtig | 0,25 |
| QS feindrähtig | 0,25 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
