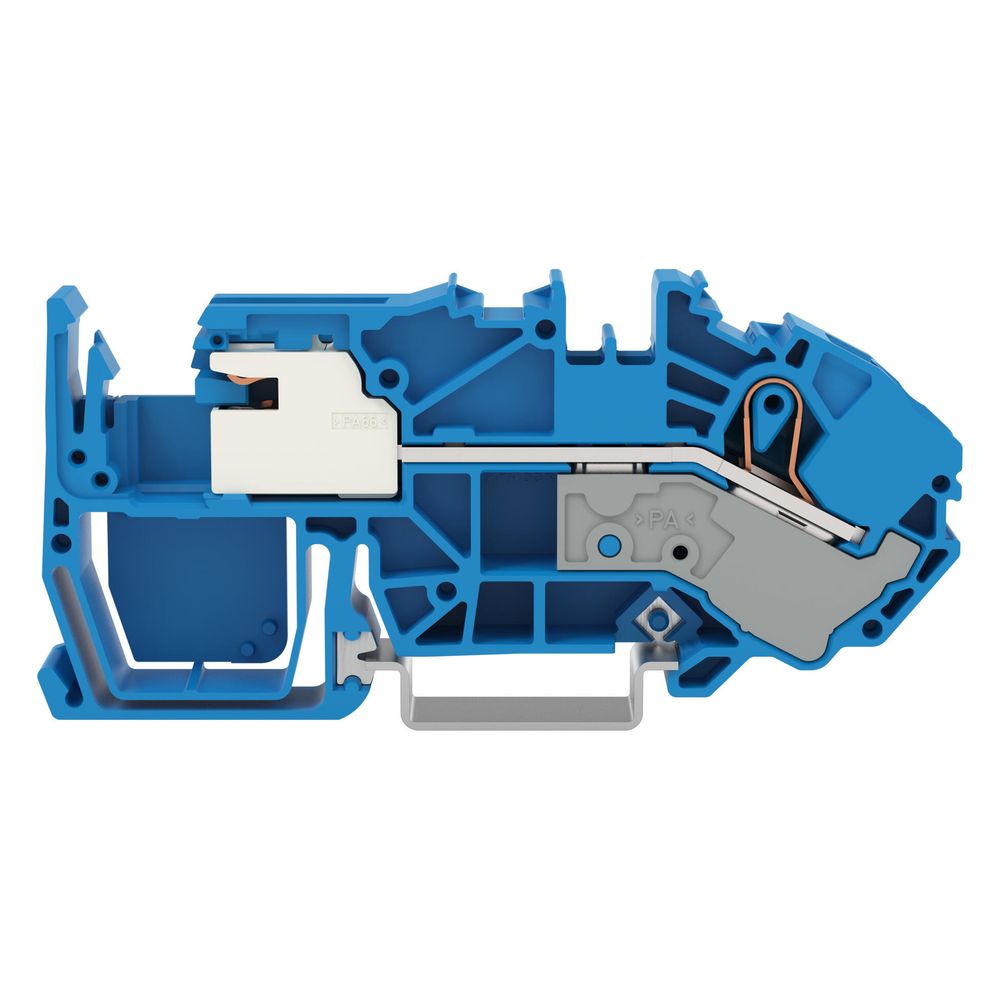

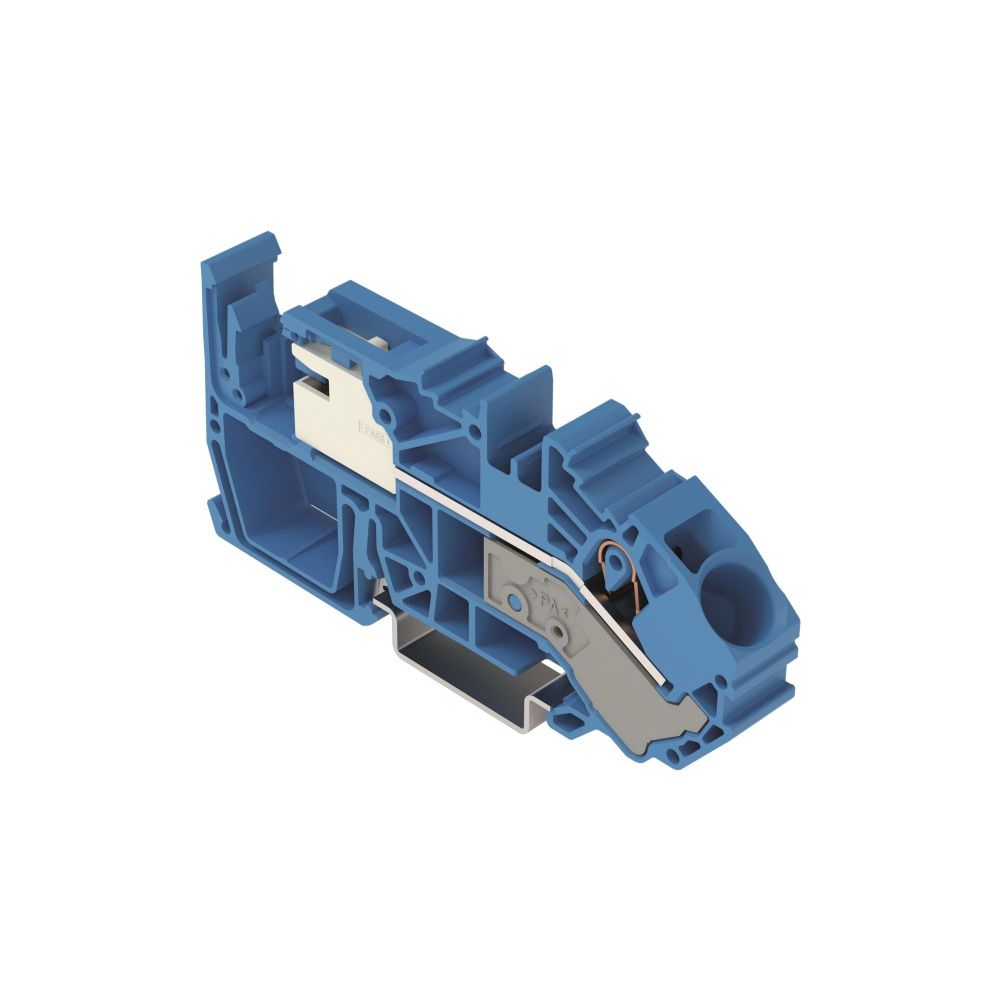

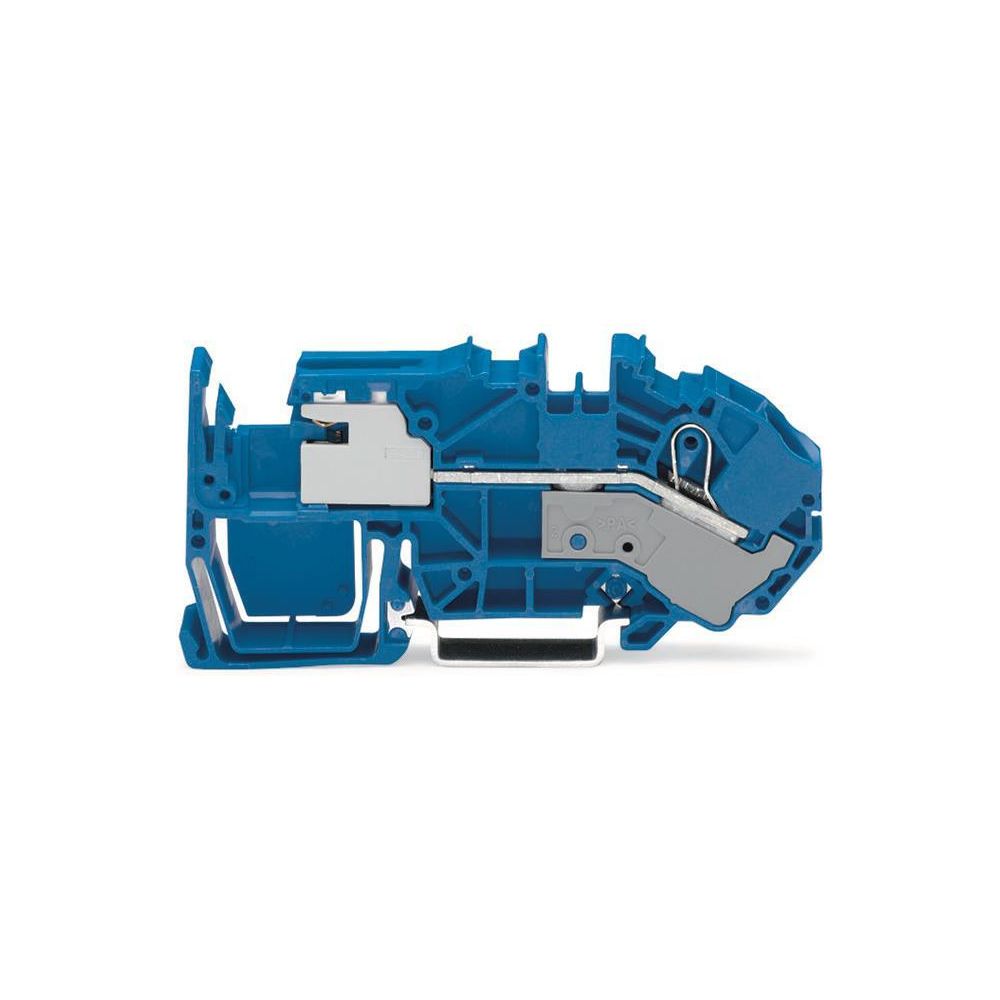

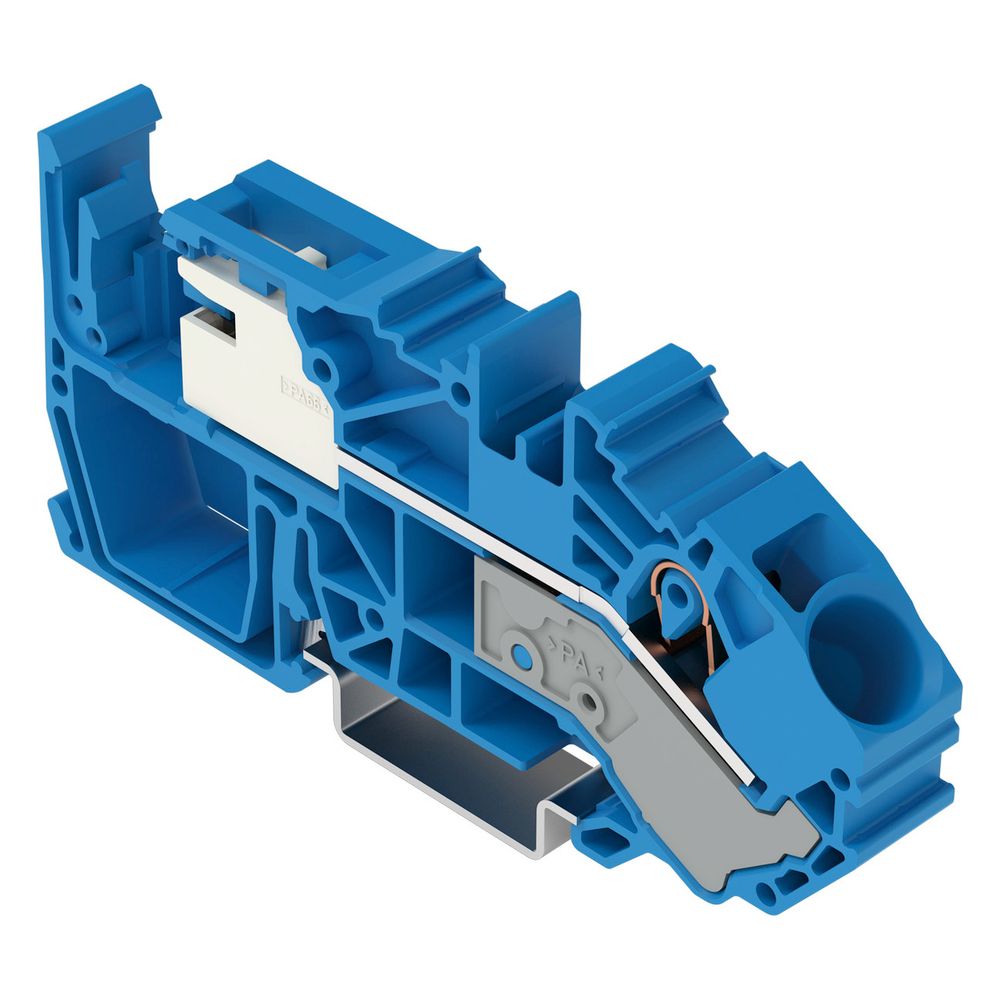

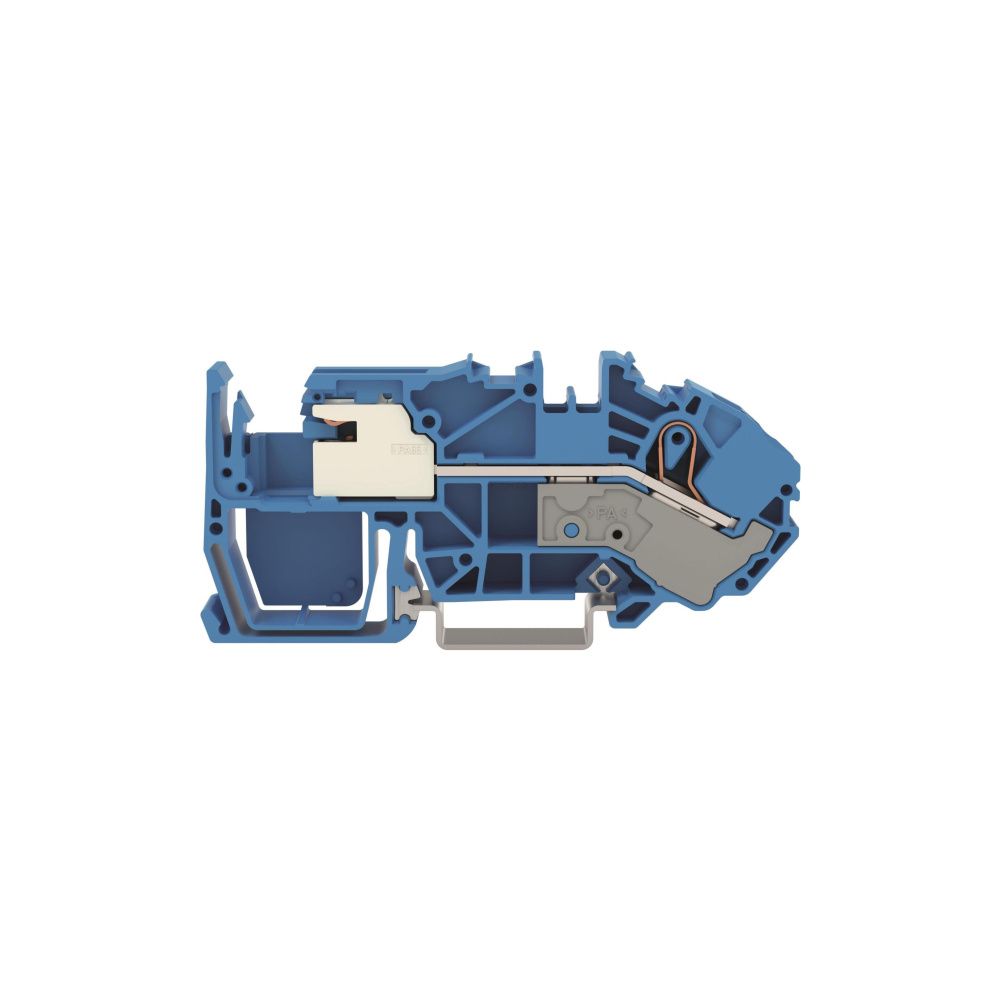

Wago N-Trennklemme TOPJOB S 2016-7714, 16mm2, 250V, 76A, 12x99,7x40,8mm, Polyamid, Blau

Die N-Trennklemme der Serie 2016 ermöglicht eine effiziente und sichere elektrische Verbindung in Schaltanlagen. Ausgestattet mit der Push-in CAGE CLAMP Anschlusstechnik, erlaubt sie den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne zusätzliches Werkzeug. Das Bauteil ist für die Montage auf Tragschienen des Typs TH35 ausgelegt und eignet sich für N-Sammelschienen im Format 3x10 mm.

Anschlusstechnik und Flexibilität

Die Klemme ist für einen Leiterquerschnittsbereich von 0,5 mm² bis 25 mm² konzipiert, abhängig von der jeweiligen Leiterart. Die robuste Ausführung aus Polyamid erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL94 und ermöglicht eine Betriebstemperatur von bis zu 105 °C. Mit einer Baubreite von 12 mm und der integrierten Beschriftungsebene für eine mittige oder seitliche Kennzeichnung bietet das System eine hohe Übersichtlichkeit im Schaltschrank. Für den Leiteranschluss ist eine Abisolierlänge von 18 bis 20 mm erforderlich.

Technische Daten

• Bemessungsspannung: 250 V
• Bemessungsstrom: 76 A
• Leiterquerschnitt: 0,5 - 25 mm²
• Anschlussart: Federzuganschluss
• Montageart: Hutschiene TH35

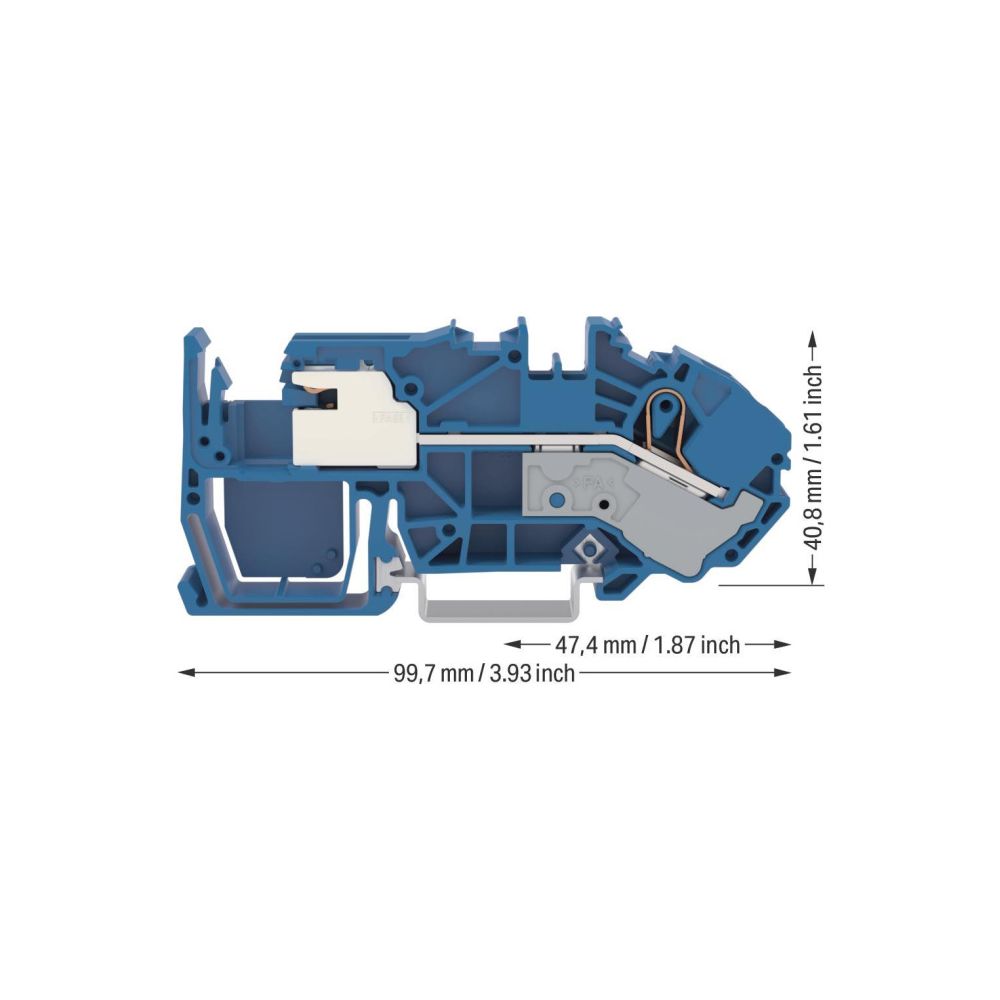

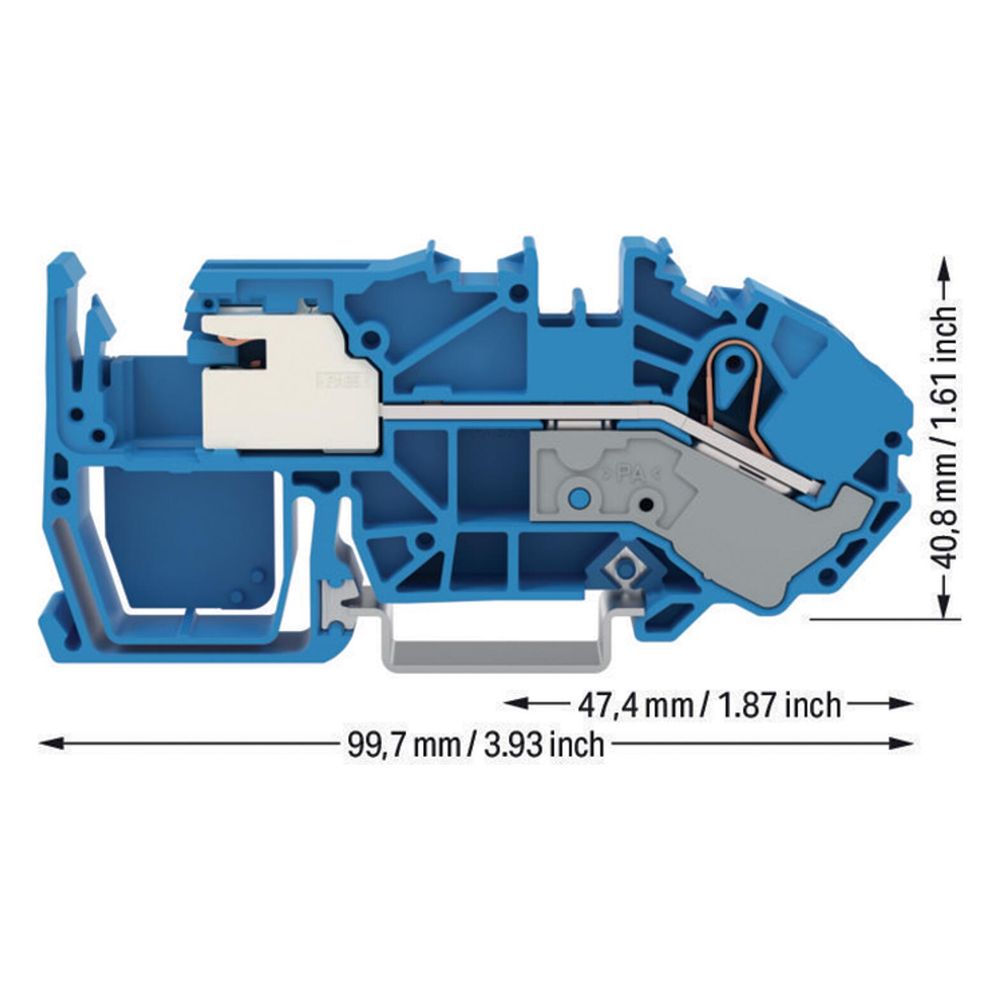

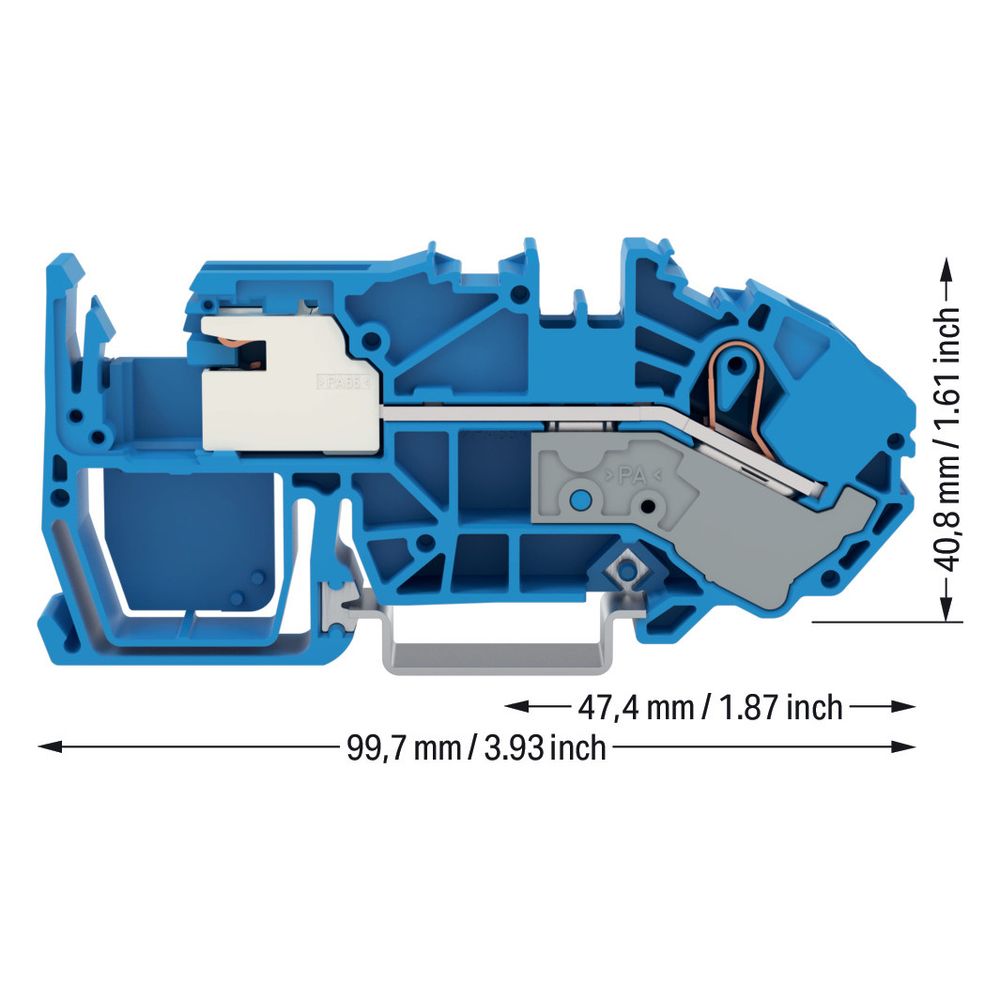

• Breite: 12 mm
• Höhe: 99,7 mm
• Tiefe: 40,8 mm
• Farbe: Blau
• Betriebstemperatur: 105 °C

Diese N-Trennklemme überzeugt durch eine zuverlässige Kontaktierung und einfache Handhabung bei der Installation. Dank der Bemessungsdaten von 250 V und 76 A sowie der flexiblen Anschlussmöglichkeiten für Leiter bis 25 mm² stellt sie eine leistungsfähige Komponente für professionelle Elektroinstallationen dar. Die kompakte Bauweise und die Eignung für N-Sammelschienen unterstützen eine platzsparende Verdrahtung.
