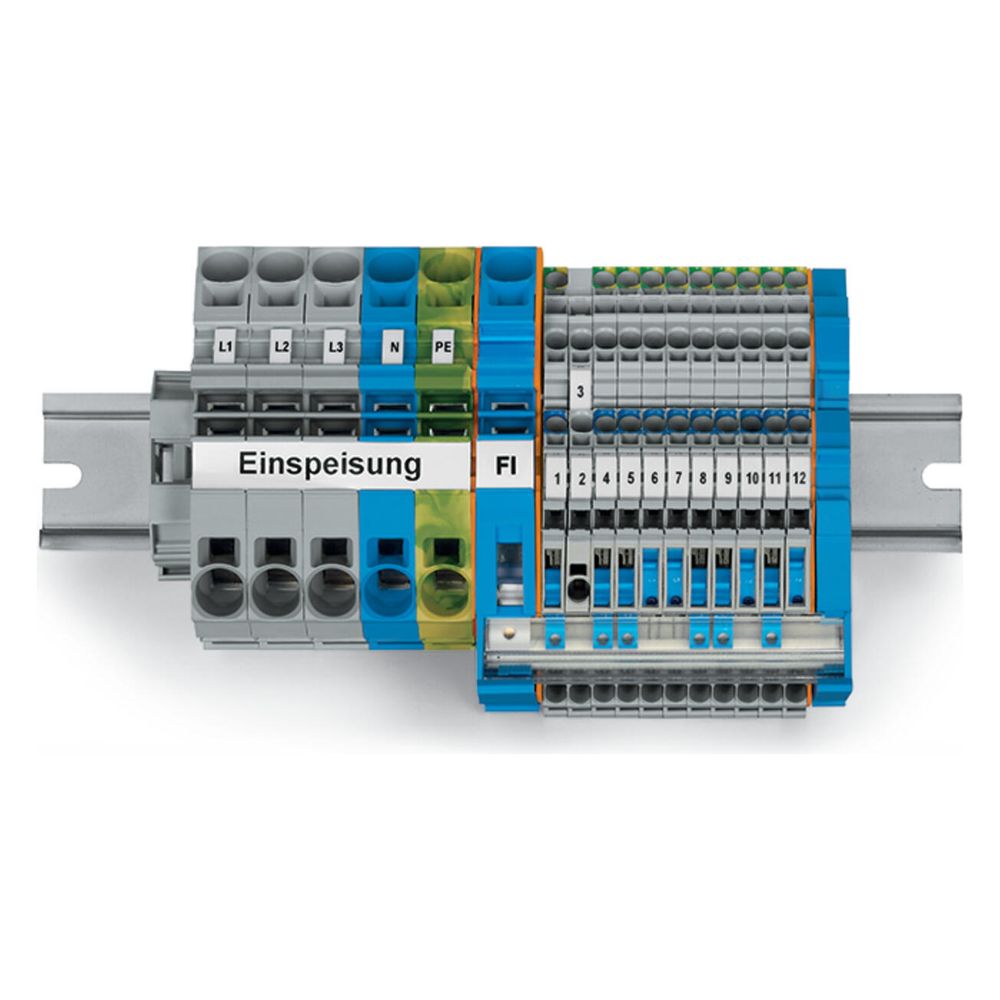

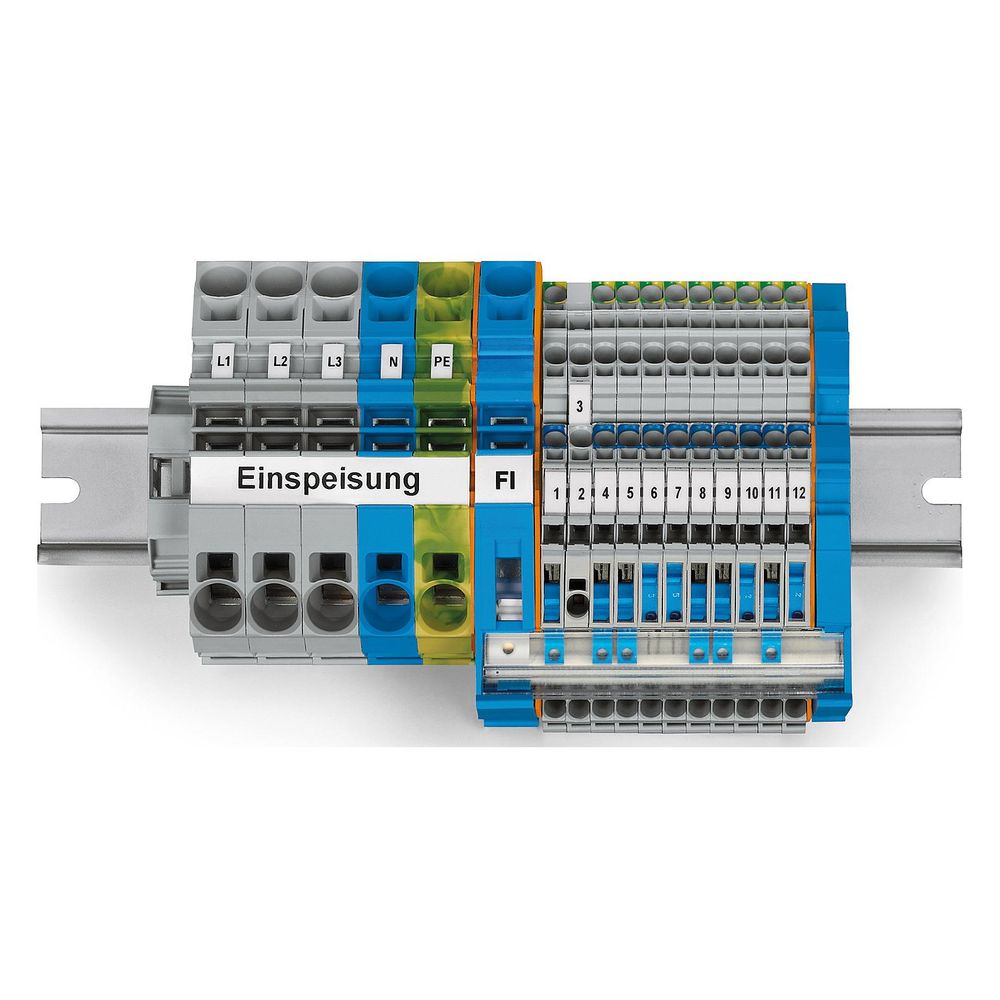

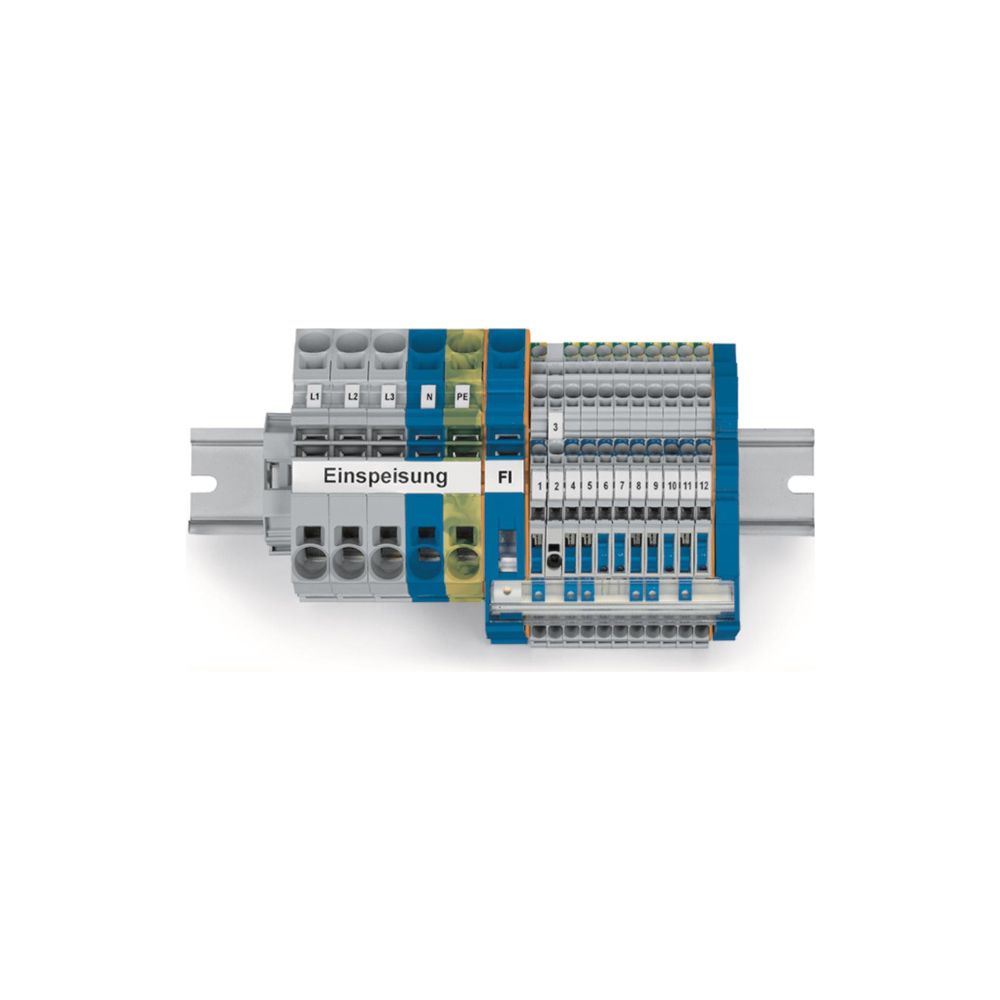

Wago Unterverteiler-Set TOPJOB S 821-104, Federzuganschluss, Thermoplast, 14,95cm

Das Wago Unterverteiler-Set der Serie TOPJOB S ermöglicht die strukturierte Verdrahtung einer Einspeisung sowie den Anschluss von 9 Wechselstrom- und 1 Drehstromkreis. Das System ist für die Montage auf Hutschienen der Bauform TH35 ausgelegt und nutzt die Federzuganschlusstechnik für eine dauerhaft sichere Kontaktierung. Die Komponenten sind für die Unterverteilung mit einem FI-Schutzschalter konzipiert.

Funktionale Eigenschaften

Die Verteilung des FI-Potentials erfolgt über eine N-Sammelschiene mit den Maßen 10 x 3 mm. Ein wesentliches Merkmal ist die Möglichkeit zur Auftrennung der N-Potentiale mittels Trennschlitten in den Installationsetagenklemmen, was eine einfache Isolationswiderstandsmessung ermöglicht. Der Isolierkörper aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL94 und ist für Betriebstemperaturen bis 105 °C ausgelegt.

Das Set bietet eine kompakte Lösung für die Elektroinstallation. Mit einer Blockbreite von 14,95 cm inklusive Endklammer lässt sich das System platzsparend in Schaltschränken unterbringen. Die Kombination aus Installationsetagenklemmen, Verteilereinspeiseklemmen und N-Trennklemmen sorgt für eine übersichtliche Verdrahtung.

Technische Daten

• Montageart: Hutschiene TH35
• Anschlussart: Federzuganschluss
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse: V0 (nach UL94)
• Blockbreite: 14,95 cm
• Gewicht: 471,6 g
• Brandlast: 6,73 MJ

Das Wago Unterverteiler-Set der Serie TOPJOB S ist eine effiziente Lösung für die Elektroinstallation. Durch die integrierte Federzuganschlusstechnik und die Möglichkeit zur Auftrennung der N-Potentiale für Messzwecke unterstützt das System eine zuverlässige und normgerechte Verdrahtung von 9 Wechselstrom- und 1 Drehstromkreis bei einer Betriebstemperatur von bis zu 105 °C.

Lieferumfang

• 10x Installationsetagenklemme NT/L/PE, 4 mm²
• 1x Installationsetagenklemme L/L, 4 mm²
• 3x 2-Leiter-Verteilereinspeiseklemme, grau, 16 mm²
• 1x 2-Leiter-Verteilereinspeiseklemme, blau, 16 mm²
• 1x 2-Leiter-Schutzleiterklemme, grün-gelb, 16 mm²
• 1x 1-Leiter-N-Trennklemme, blau, 16 mm²
• 3x Abschluss- und Zwischenplatte
• 1x Schraubenlose Endklammer
• 1x Sammelschienenträger
• 1x Sammelschiene, verzinnt, 0,2 m
• 1x Sammelschienenabdeckung, transparent, 0,2 m
• 1x Beschriftungsstreifen, weiß, 0,5 m
• 1x WMB-Beschriftungskarte 1-50
• 1x WMB-Beschriftungskarte L1, L2, L3, N, PE
• 1x Faserschreiber
