Beschreibung

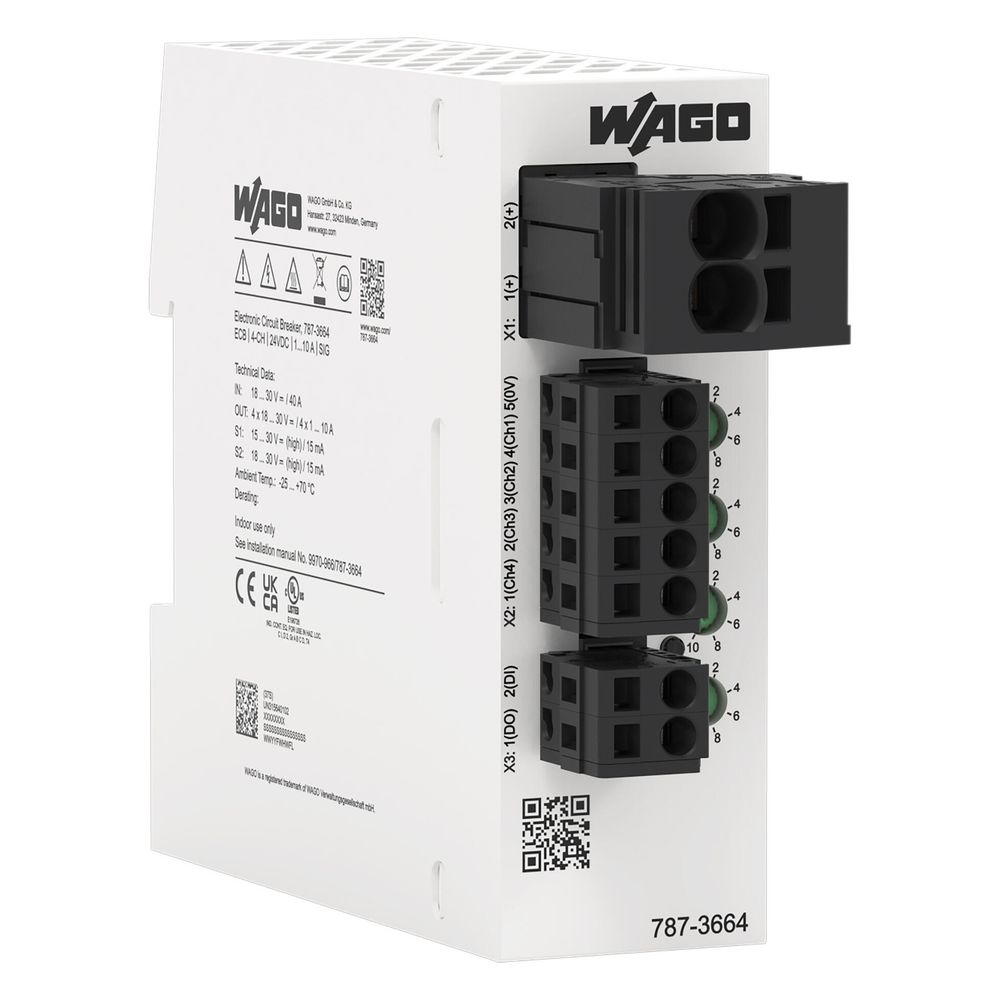

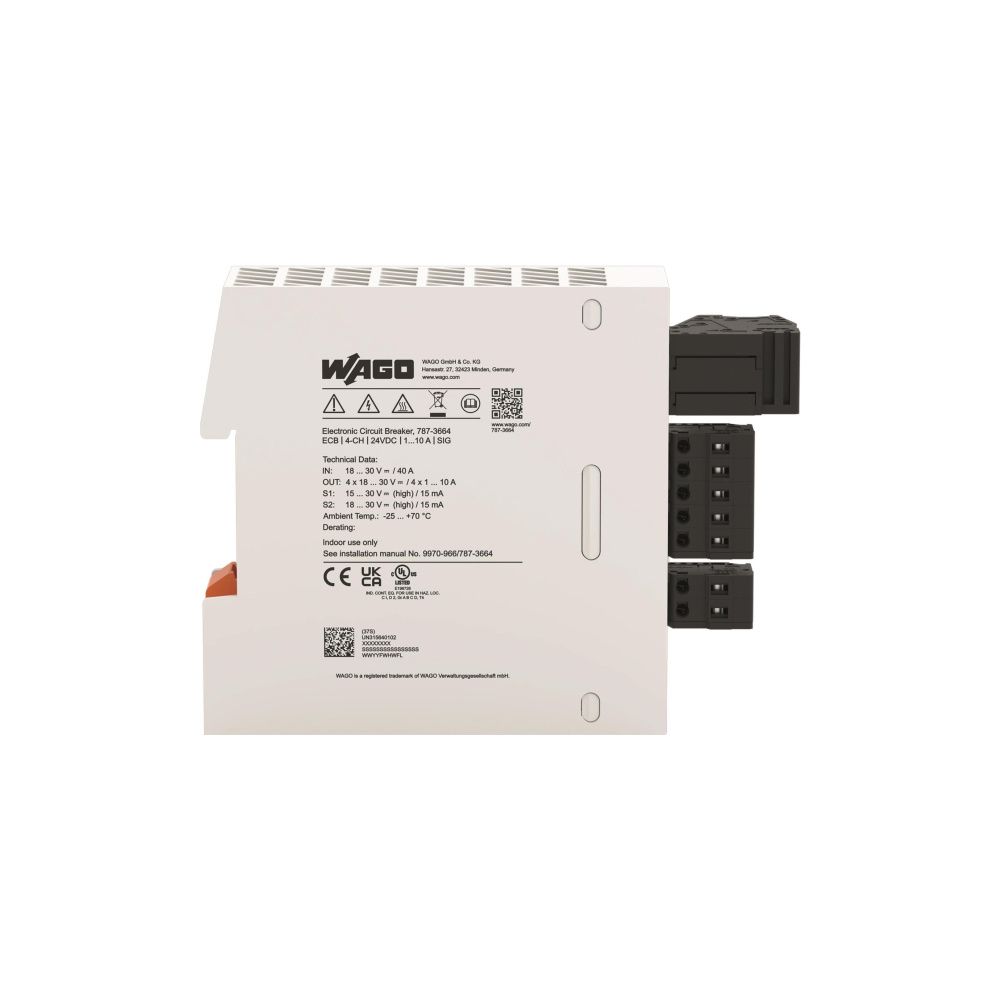

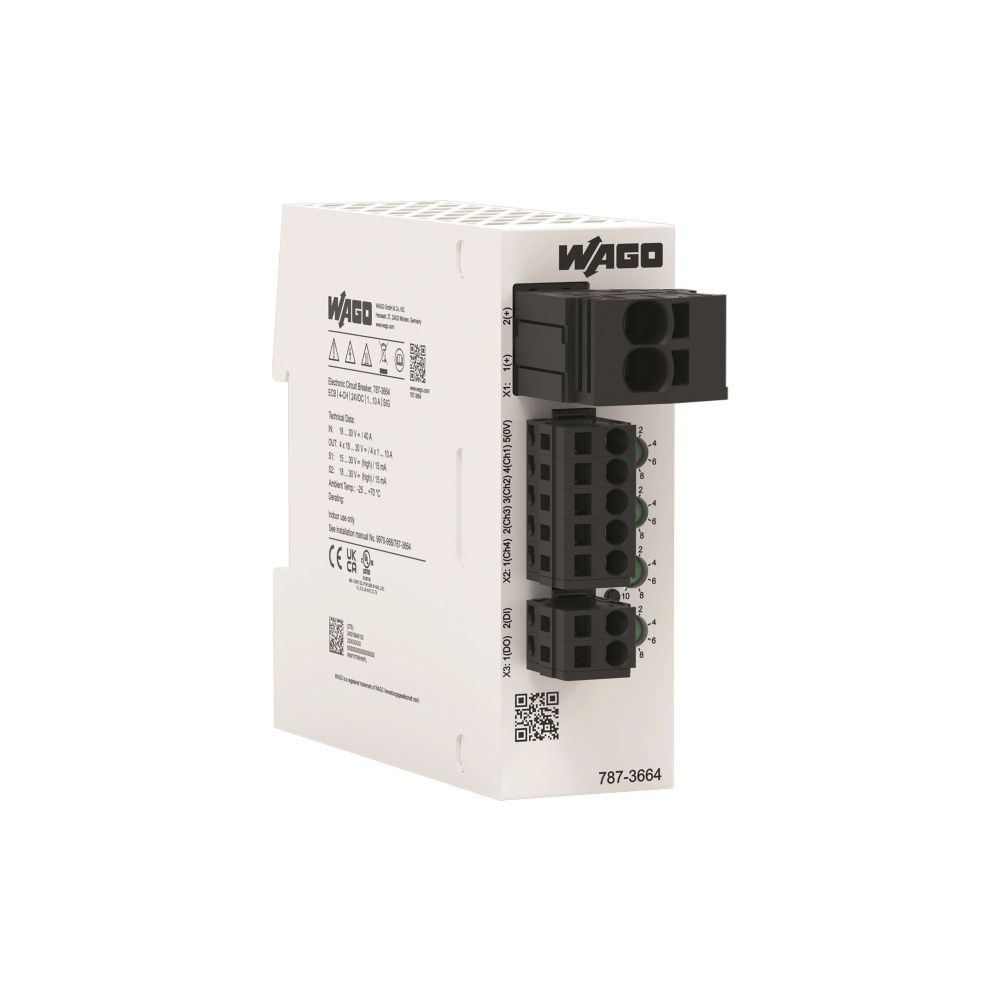

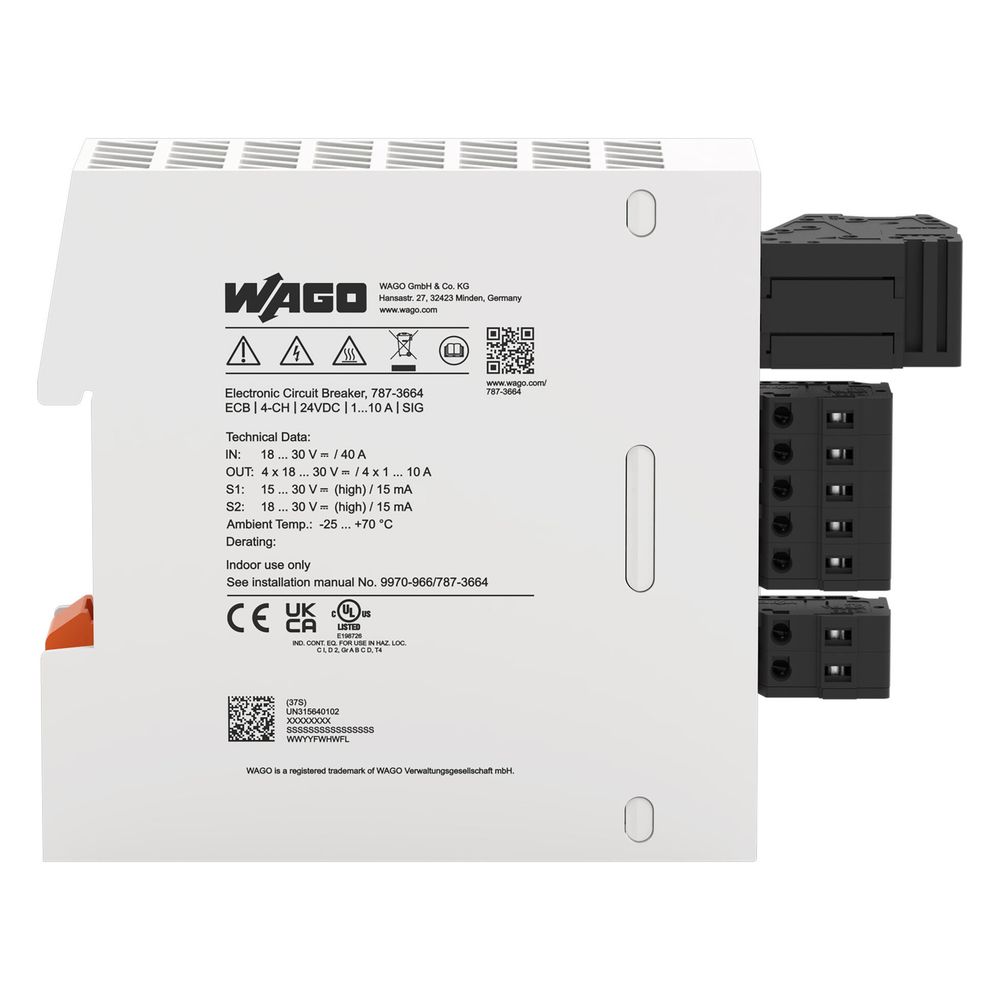

Wago Elektronischer Schutzschalter 787-3664, 4-kanalig 1-10A, 95x32x117,5mm

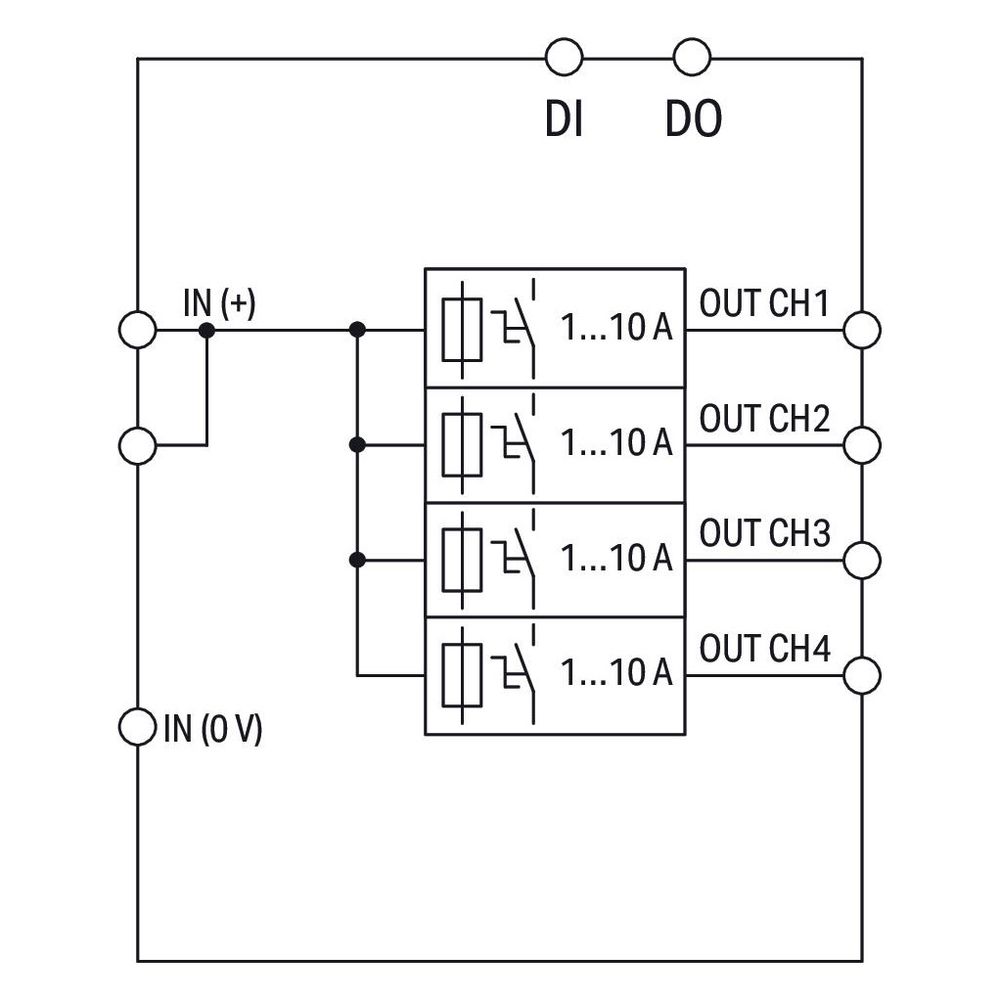

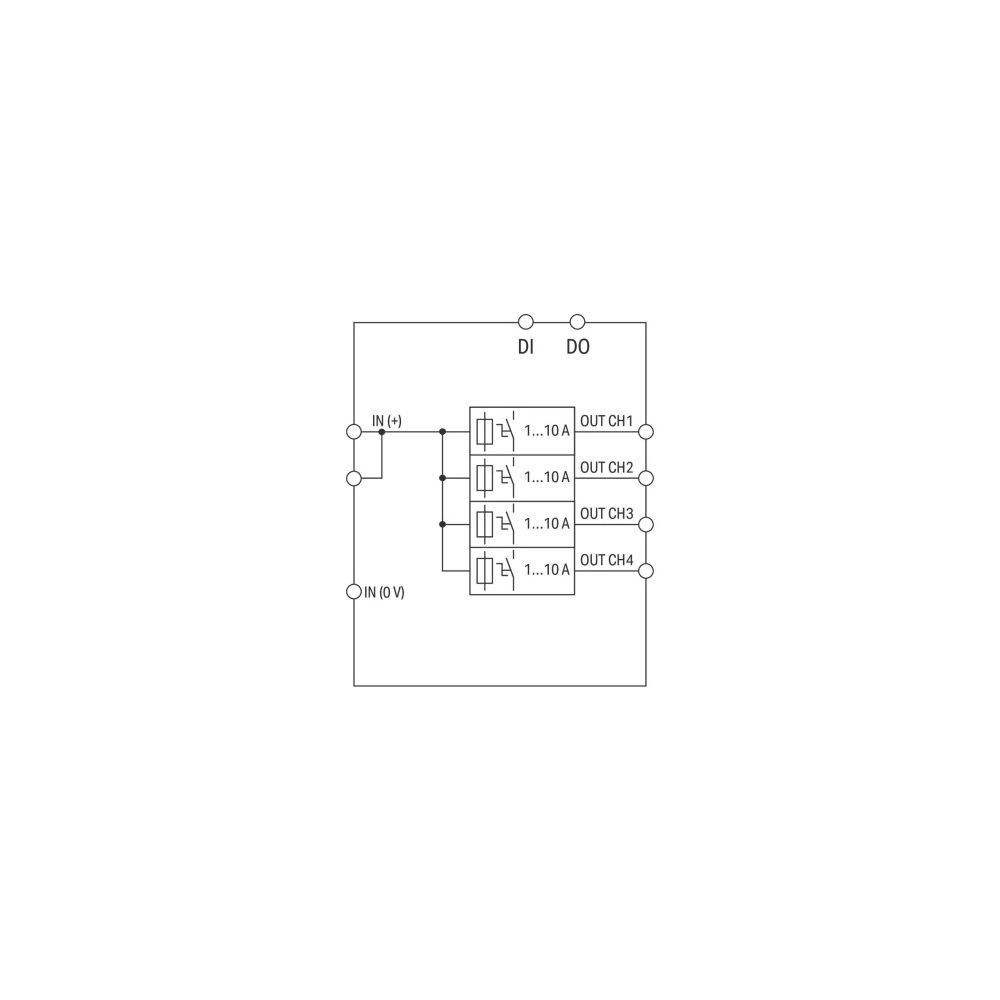

Der elektronische Schutzschalter 787-3664 von Wago ermöglicht die präzise Absicherung von 4 Kanälen in Gleichspannungssystemen. Mit einem individuell über Wahlschalter einstellbaren Nennstrom von 1 bis 10 A pro Kanal eignet sich das Modul für anspruchsvolle Automatisierungsumgebungen. Die Montage erfolgt effizient auf einer 35 mm Tragschiene.
Intelligente Überwachung und Bedienung

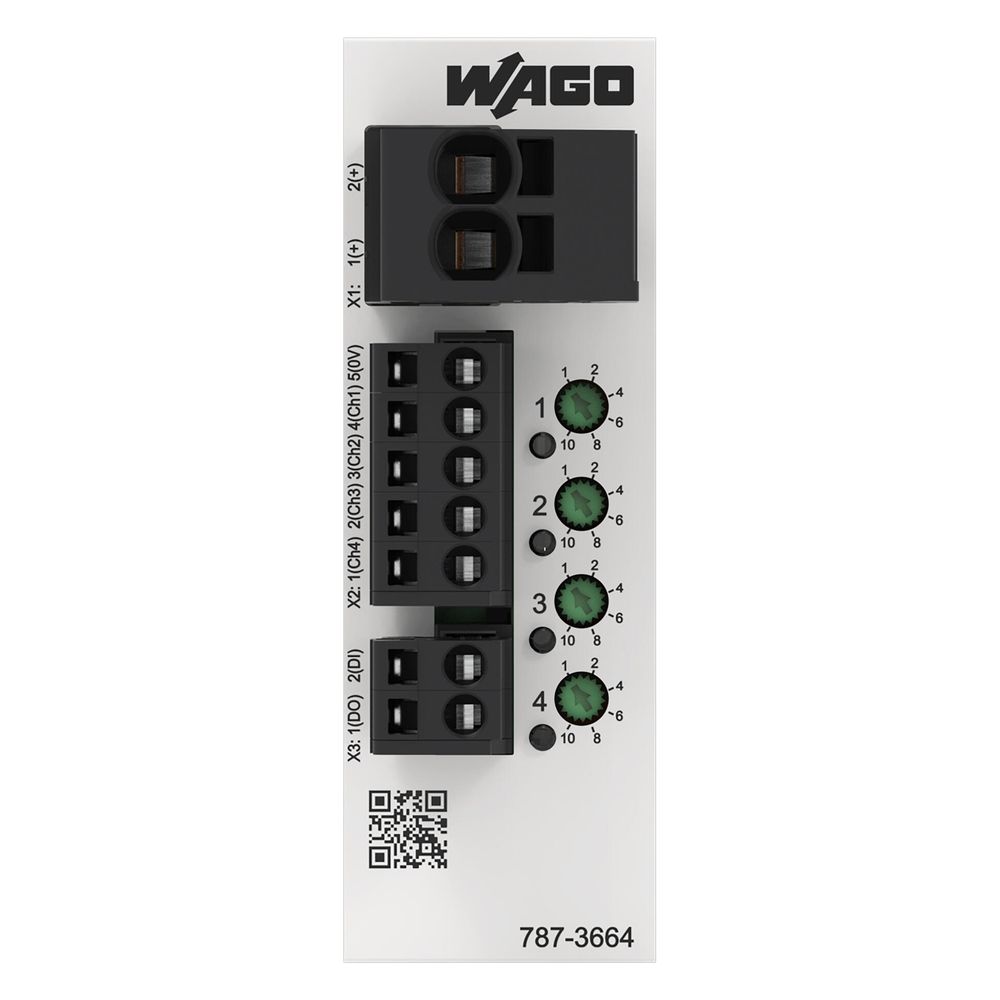

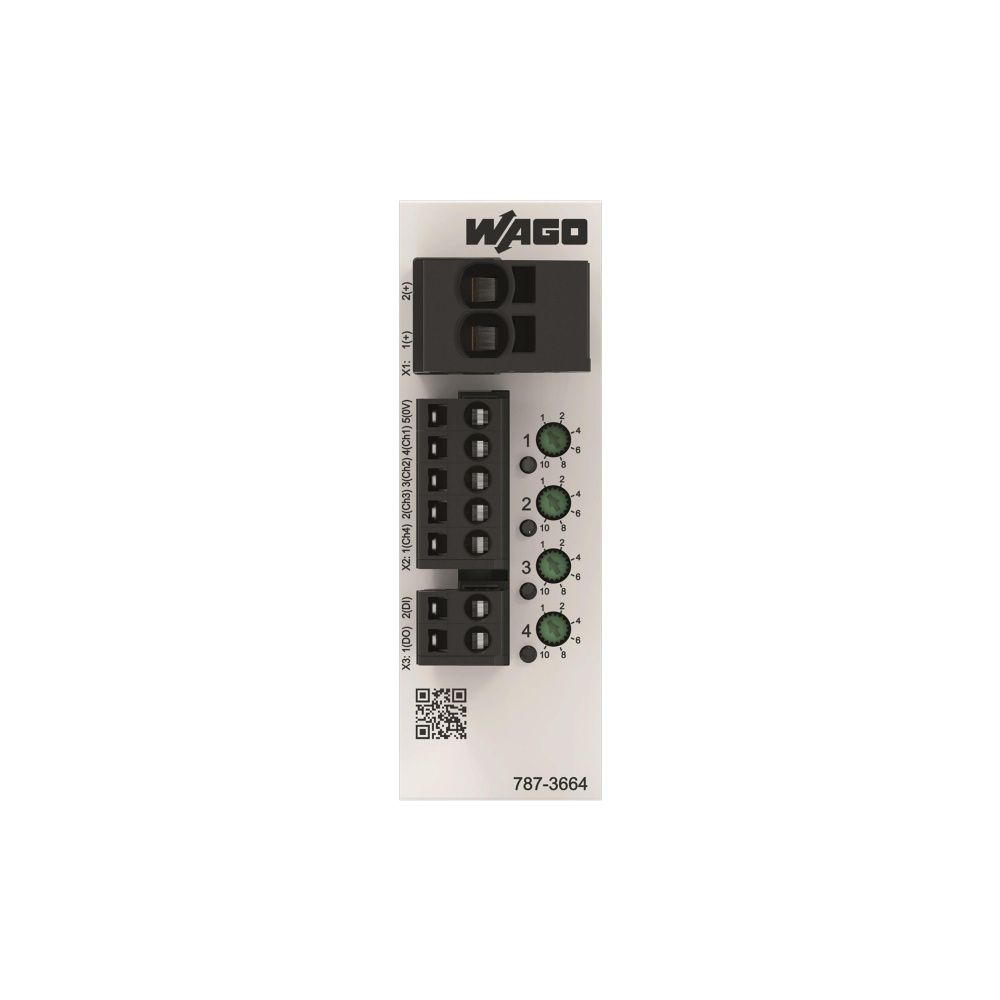

Jeder Kanal verfügt über einen dreifarbig beleuchteten Taster für die Vor-Ort-Diagnose sowie zum manuellen Ein- und Ausschalten oder Rücksetzen. Der Betriebszustand wird durch eine LED-Signalisierung unterstützt. Für eine optimierte Lastverteilung sorgt die zeitverzögerte Kanalzuschaltung, während die hohe Einschaltkapazität von über 50000 µF pro Kanal einen zuverlässigen Betrieb bei kapazitiven Lasten sicherstellt.
Flexible Steuerung und Integration
Das Gerät unterstützt eine Fernsteuerung über einen dedizierten Eingang, wodurch ausgelöste Kanäle aus der Ferne wiedereingeschaltet werden können. Ein aktiver Signalausgang ermöglicht die zentrale Überwachung des Systemstatus. Dank der abnehmbaren Klemmen gestaltet sich die Installation anwenderfreundlich. Das Modul ist für eine Eingangsspannung von DC 24 V ausgelegt und zeichnet sich durch einen hohen Wirkungsgrad von 98 % aus.
Technische Daten
- Anzahl Kanäle: 4
- Ausgangsnennstrom: 1 / 2 / 4 / 6 / 8 / 10 A (einstellbar)
- Eingangsnennspannung: DC 24 V
- Ausgangsspannungsbereich: DC 18 … 30 V
- Einschaltkapazität: > 50000 µF pro Kanal
- Schutzart: IP20
- Montageart: Tragschiene 35
- Breite: 32 mm
- Höhe: 95 mm
- Tiefe: 117,5 mm
Durch die Kombination aus präziser Überstromüberwachung und flexiblen Einstellmöglichkeiten stellt dieses Modul eine zuverlässige Lösung für die Absicherung von Gleichstromkreisen dar. Mit einem einstellbaren Nennstrom von bis zu 10 A pro Kanal und der integrierten Fernsteuerungsfunktion bietet das Gerät eine hohe Betriebssicherheit und einfache Handhabung in industriellen Anwendungen.
Technische Daten
| Hersteller | Wago |
| 1-Phasen-Fenster möglich | Nein |
| 1-Phasen-Unterstrom möglich | Nein |
| 1-Phasen-Überstrom möglich | Ja |
| 3-Phasen-Fenster möglich | Nein |
| 3-Phasen-Unterstrom möglich | Nein |
| 3-Phasen-Überstrom möglich | Nein |
| Aktive Strombegrenzung | Nein |
| Anzahl der Kanäle insgesamt (Modul) | 4 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 0 |
| Anzahl der Kontakte als Öffner | 0 |
| Artikelnummer | WAGO-787-3664 |
| Ausgangsnennspannung Ua Nenn | 4 x DC 24 |
| Ausgangsnennstrom Ia Nenn | 4 x 1 / 2 / 4 / 6 / 8 / 10 A (für jeden Kanal einzeln einstellbar über Wahlschalter) |
| Ausgangsspannungsbereich | DC 18 … 30 V (Ue - Spannungsfall) |

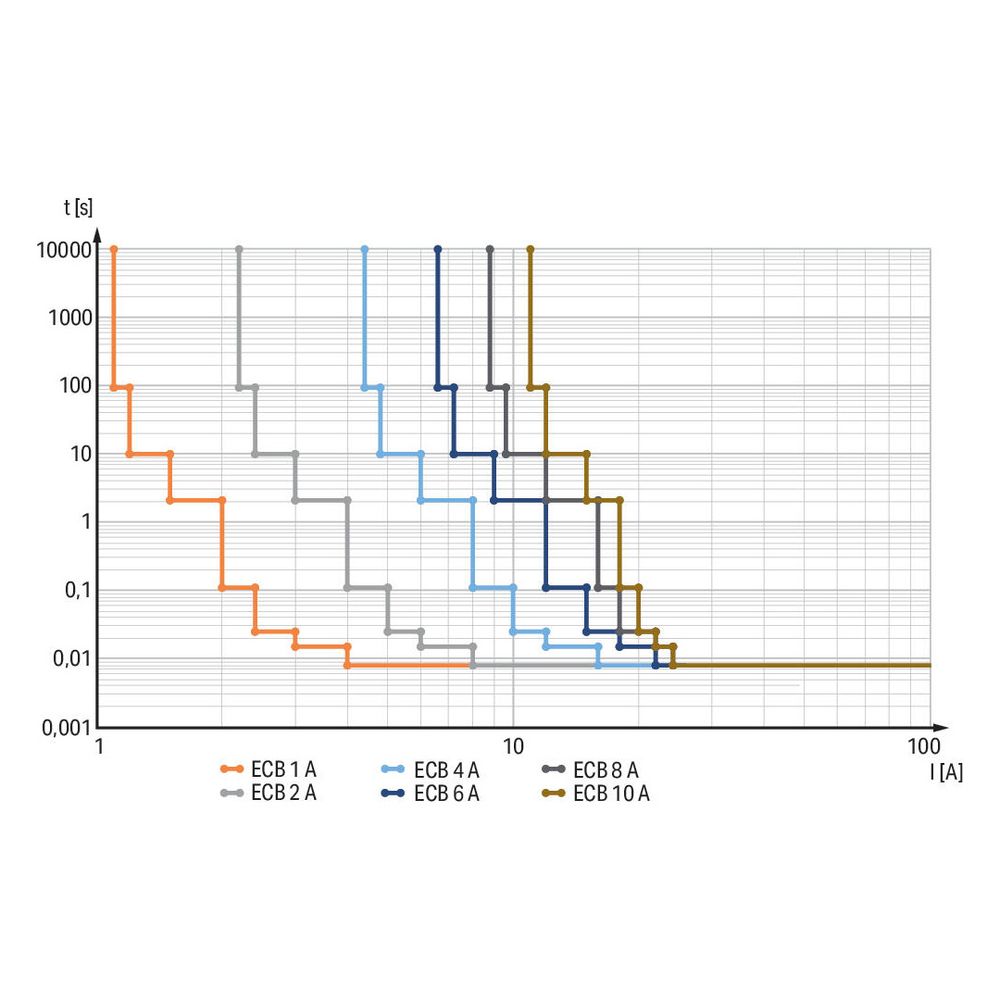

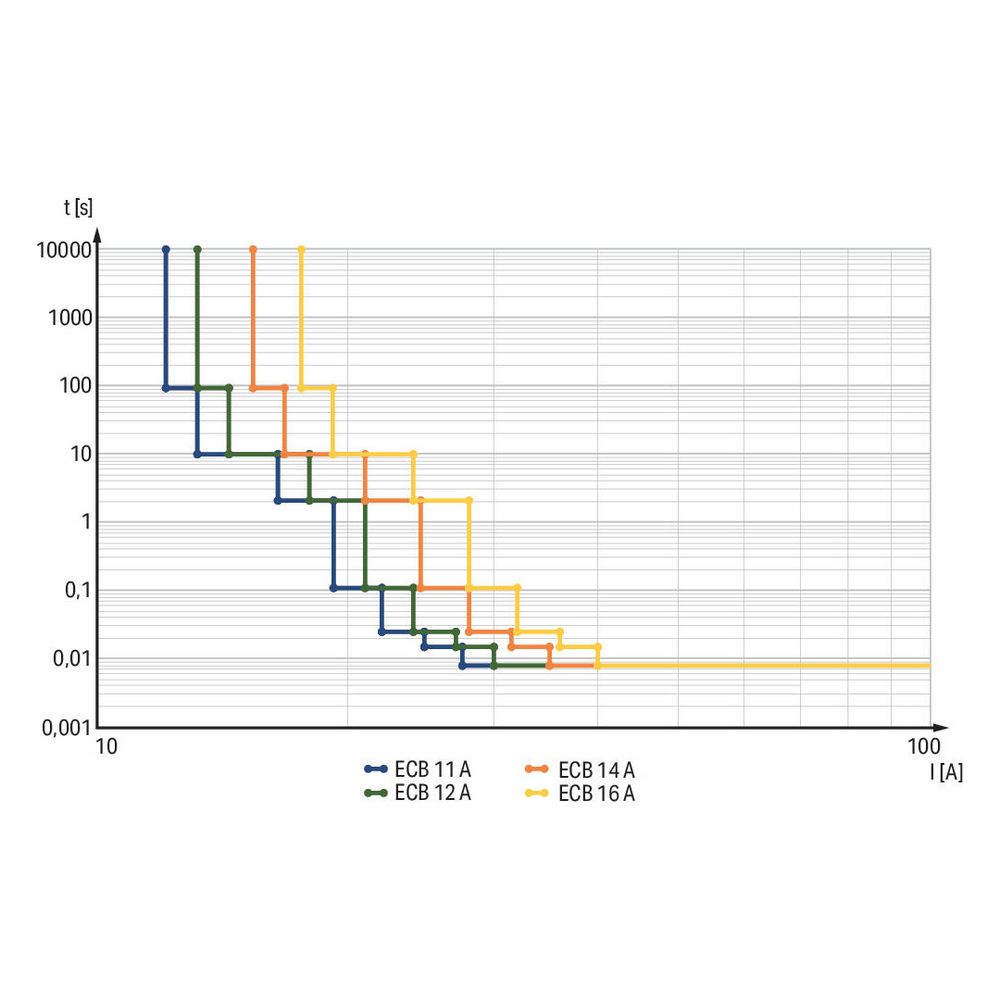

| Auslösezeit | 16 ms … 100 s (lastabhängig) |
| Betriebsanzeige | LED grün (Kanal OK) / LED rot (Kanal ausgelöst) |
| Brandlast | 2,185 |
| Breite | 32 |
| EAN-13 | 4066966493764 |
| Eingangsnennspannung Ue Nenn | DC 24 |
| Eingangsspannungsbereich | DC 18 … 30 |
| Einschaltkapazität | > 50000 µF pro Kanal |
| Einschaltverhalten | zeitverzögerte Kanalzuschaltung (lastabhängig, min. 50 ms / max. 10 s) |
| Enthält Funktion Gleichspannung-Unterstrom | Nein |
| Enthält Funktion Gleichspannung-Überstrom | Ja |
| Externer Stromwandler | Nein |
| Ferneingang | Wiedereinschalten aller ausgelösten Kanäle über Impuls DC 15 … 30 V für min. 500 ms |
| Funktion Gleichstrom-Fenster | Nein |
| Gewicht | 152,7 |
| Gewicht | 0,179 kg |
| Höhe | 95 |
| Interne Sicherung | T 12 A pro Kanal |
| Isolationsspannung (Klemmen – Gehäuse) | DC 0,5 |
| Konformitätskennzeichnung | CE |
| Max zulässige Ansprechverzögerungszeit | 100 |
| Min einstellbare Ansprechverzögerungszeit | 0,016 |
| Mit abnehmbaren Klemmen | Ja |
| Montageart | Tragschiene 35 |
| Normen/Bestimmungen | EN 61000-6-2 / EN 61000-6-3 / UL 61010-2-201 / UL 2367 |
| Parallelbetrieb einzelner Kanäle | Zulässig |
| Reihenschaltbar | Nein |
| Rückeinspeisungsfestigkeit | ≤ DC 35 |
| Schutzart | IP20; gemäß EN 60529 |
| Schutzklasse | III |
| Signalisierung | 4 x LED (grün / rot / orange) / 1 x Fernsteuereingang (S1) / 1 x aktiver Signalausgang (S2) |
| Spannungsfall | ≤ 250 mV (Eingang (+)) |
| Strommessbereich | 1 - 10 |
| Tiefe | 117,5 |
| Transientenschutz; primär | Suppressordiode, 33 |
| Verlustleistung Pv | ≤ 0,84 W; ≤ 10 W (4 x 10 A) |
| Verpolungsschutz | Nein |
| Verschmutzungsgrad | 2 |
| Voreinstellung | DC 1 A; ausgeschaltet |
| Wirkungsgrad typ | 98 |
| Zuschaltschwelle | DC 20,3 |
| WEEE-Nr. | 40917098 |
