Beschreibung

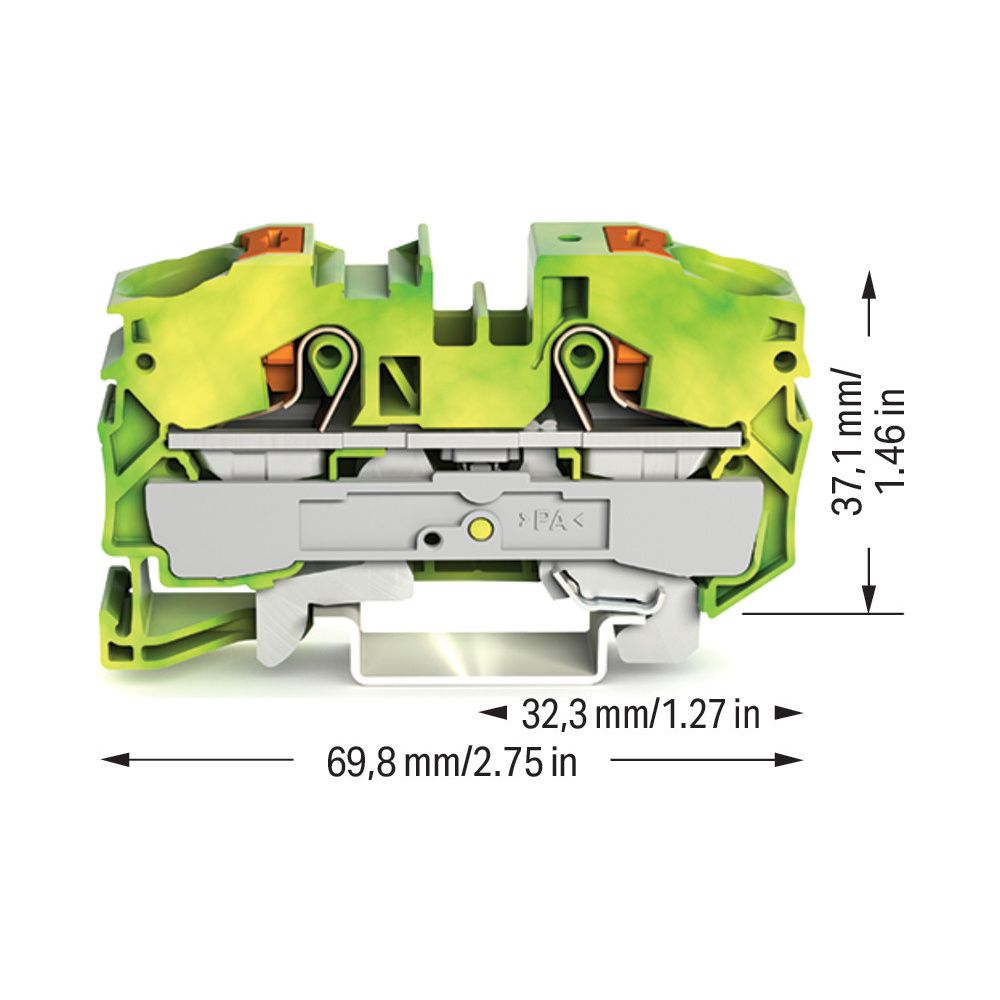

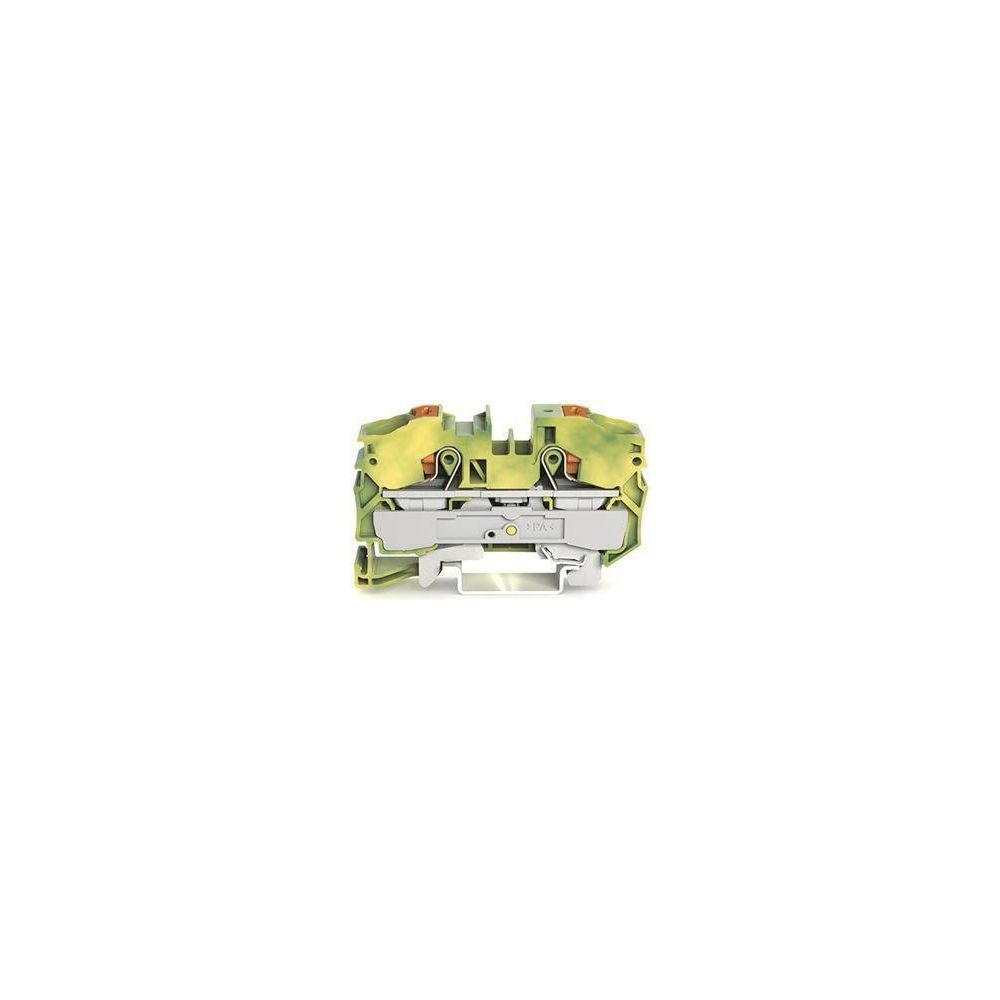

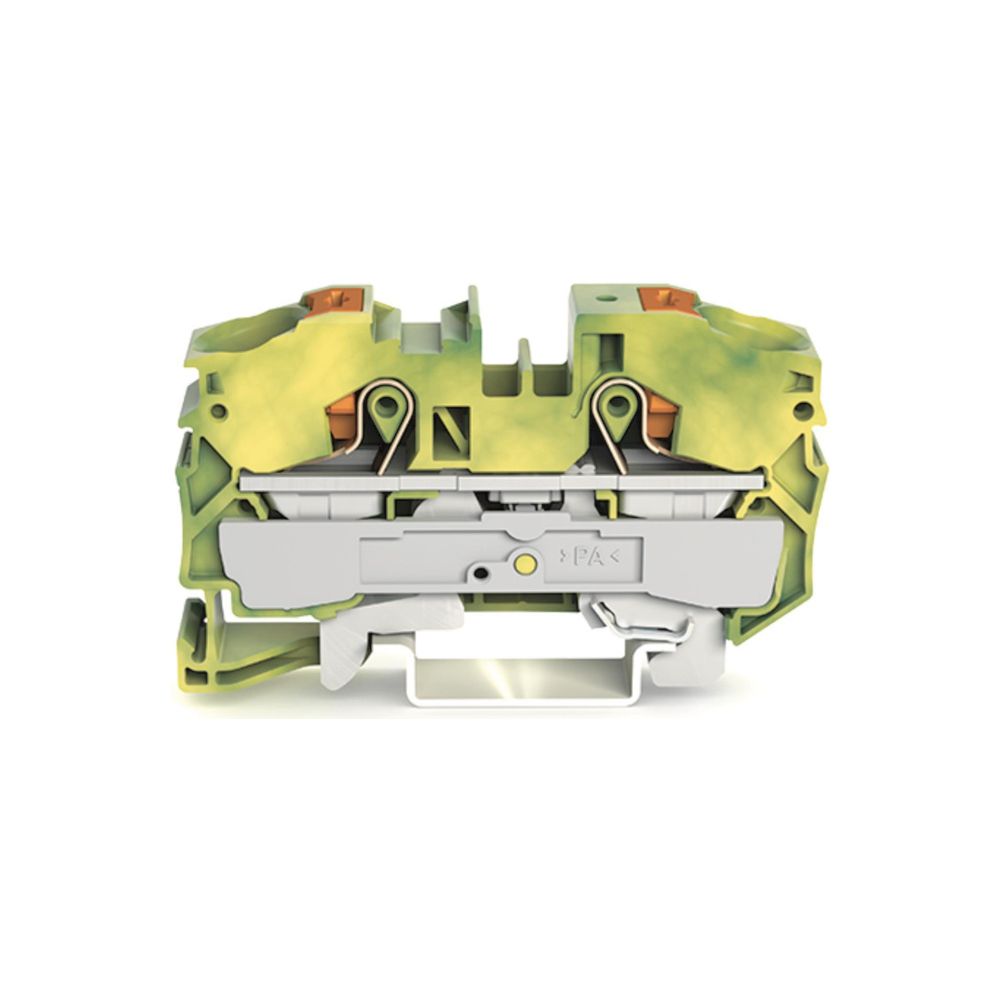

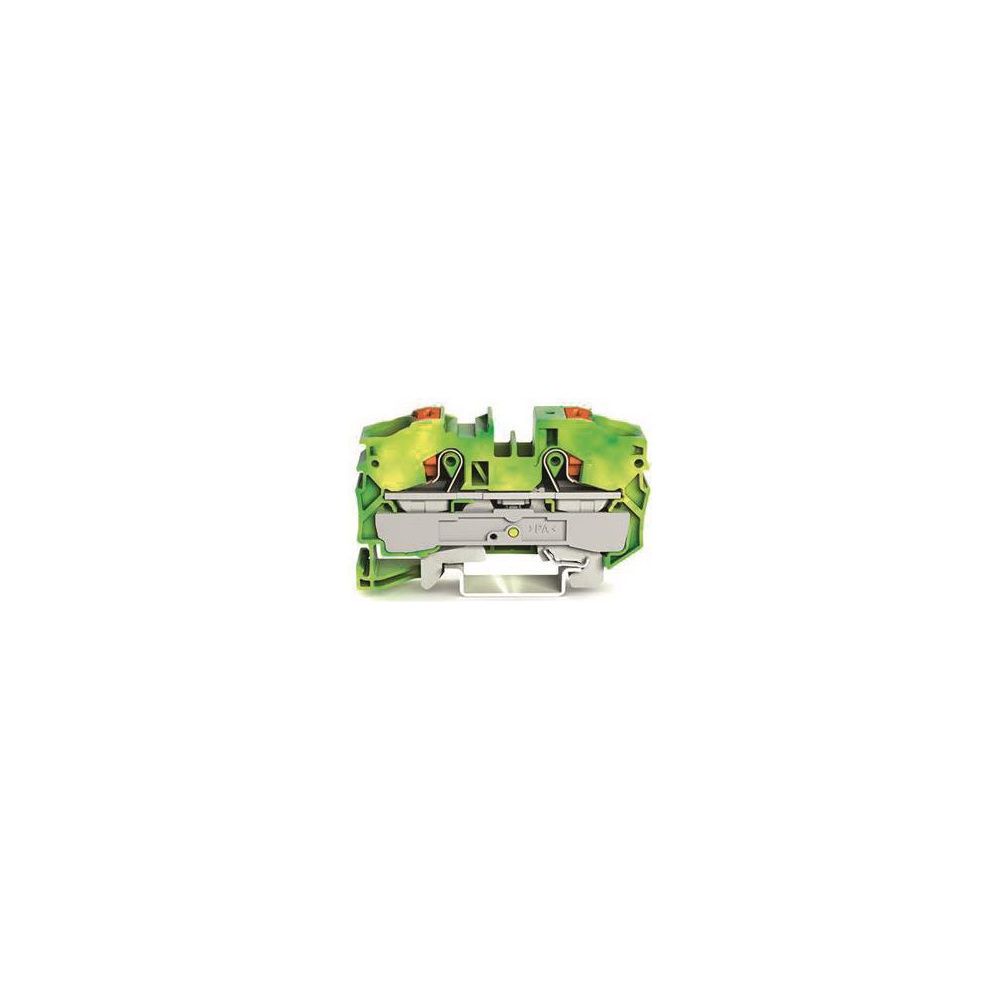

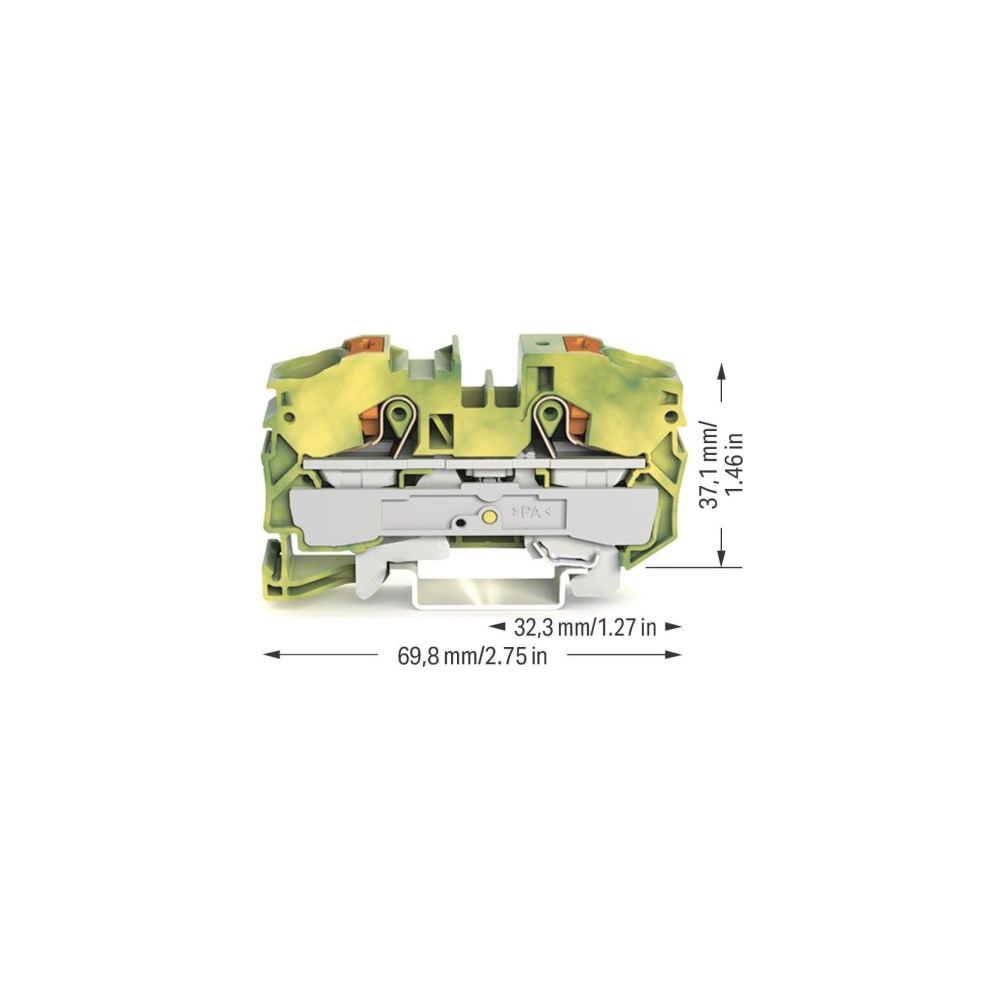

Wago 2-Leiter-Schutzleiterklemme TOPJOB S 2216-1207, 16mm2, 69,8x12x37,1mm, Polyamid, Grün/Gelb
Die 2-Leiter-Schutzleiterklemme der Serie TOPJOB S ermöglicht eine sichere elektrische und mechanische Verbindung zwischen Leitern und der Tragschiene. Dank der Push-in CAGE CLAMP Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Das Gehäuse aus Polyamid ist für Industrieanwendungen sowie die moderne Gebäudeinstallation ausgelegt.
Effiziente Anschlusstechnik
Die Klemme verfügt über einen integrierten Kontaktfuß zur direkten Verbindung mit der Tragschiene. Die Betätigung erfolgt über einen Drücker, wobei eine Abisolierlänge von 18 bis 20 mm erforderlich ist. Mit einer Breite von 12 mm und der Option zur mittigen oder seitlichen Beschriftung bietet das System Flexibilität bei der Schaltschrankverdrahtung. Die Klemme unterstützt die PEN-Funktion und ist für bestimmte Ex-Anwendungen geeignet. Eine Abschlussplatte ist für den Betrieb erforderlich.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,5 bis 16 mm²
- Anzahl Klemmstellen: 2
- Montageart: Tragschiene 35 mm
- Breite: 12 mm
- Höhe: 69,8 mm
- Tiefe: 37,1 mm
- Betriebstemperatur: 105 °C
- Brennbarkeitsklasse: V0
- Material: Polyamid
Diese Schutzleiterklemme überzeugt durch die wartungsfreie Push-in CAGE CLAMP Technologie, die eine schnelle Installation für Leiterquerschnitte bis 16 mm² ermöglicht. Durch die kompakte Bauweise und die Eignung für diverse Industrieanwendungen stellt sie eine effiziente Lösung für eine dauerhafte elektrische Verbindung dar. Die thermische Beständigkeit bis 105 °C und die robuste Ausführung nach Brennbarkeitsklasse V0 unterstreichen die Eignung für professionelle Umgebungen.
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-2216-1207 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,327 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4055143732765 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Farbe des Betätigungselements | orange |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 39,7 |
| Gewicht | 0,838 kg |
| Höhe | 69,8 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 37,1 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
