Beschreibung

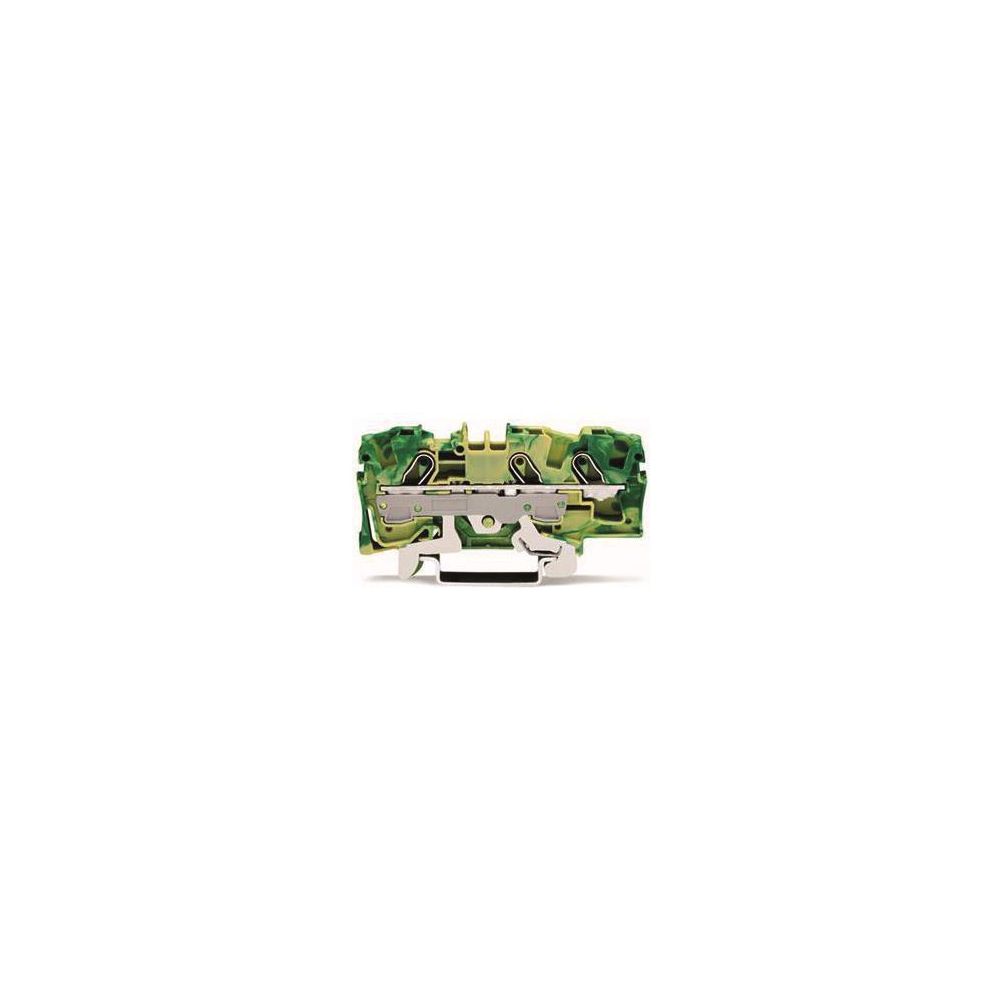

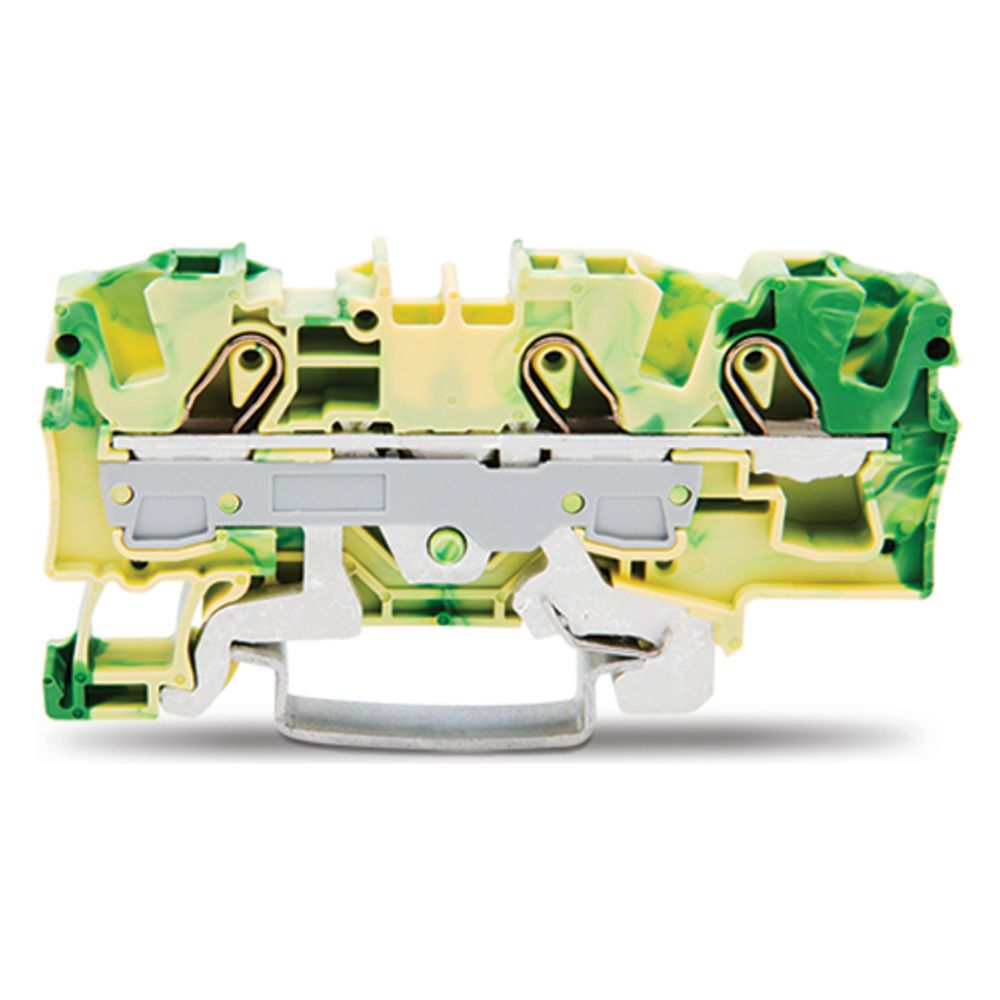

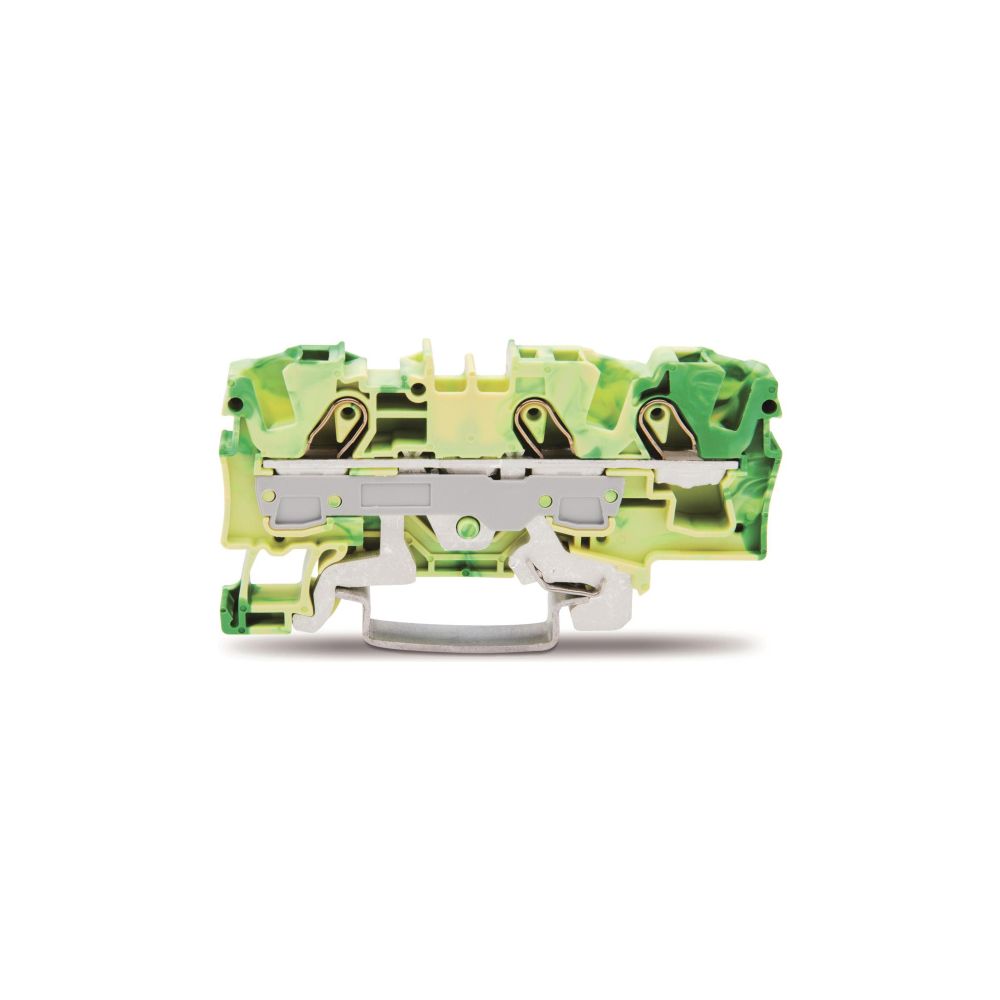

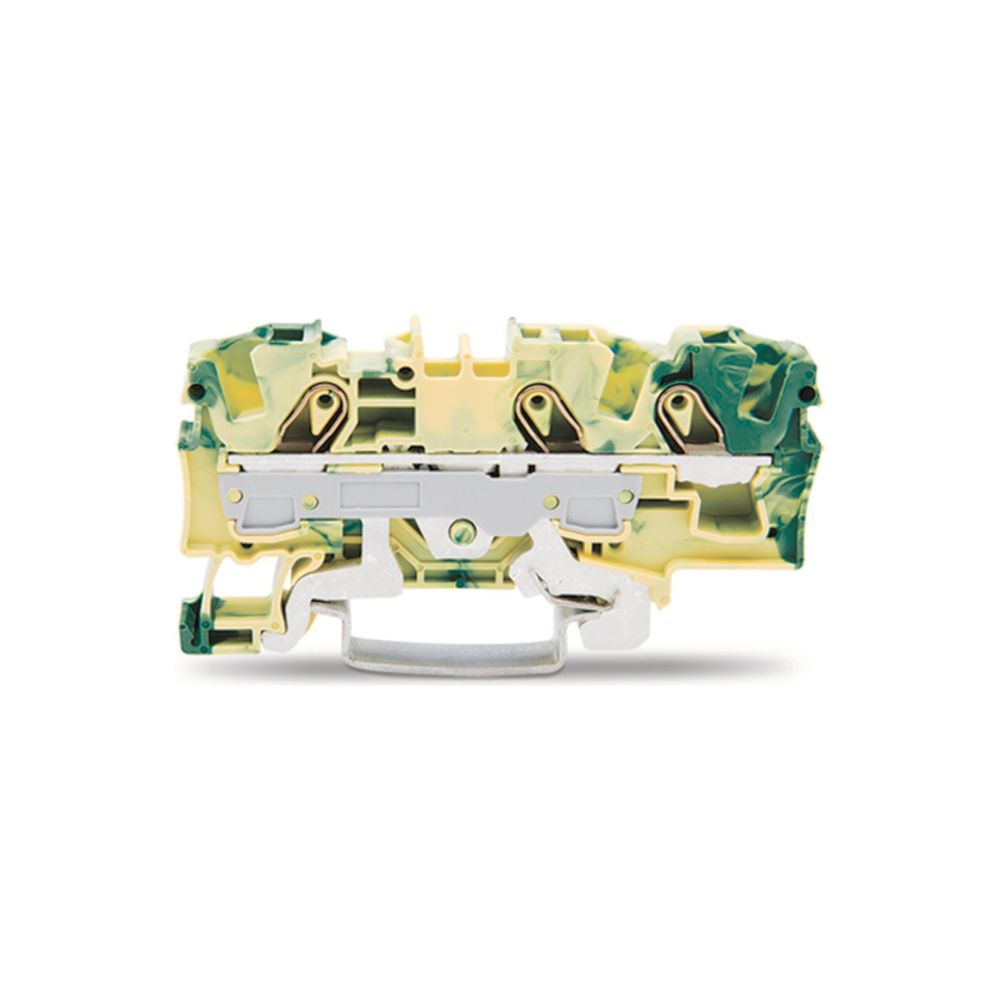

Wago Schutzleiterklemme TOPJOB S 2006-1307, 3-Leiter 0,5-10mm2, Polyamid, Grün/Gelb
Die Schutzleiterklemme der Serie TOPJOB S ermöglicht eine sichere elektrische und mechanische Verbindung zwischen Leitern und der Tragschiene. Durch die integrierte Push-in CAGE CLAMP Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse werkzeuglos direkt stecken. Das Bauteil ist für den Einsatz in der modernen Gebäudeinstallation sowie in Industrieanwendungen konzipiert.
Effiziente Anschlusstechnik
Die 3-Leiter-Klemme ist für Leiterquerschnitte von 0,5 mm² bis 10 mm² ausgelegt und bietet eine hohe Flexibilität bei der Verdrahtung. Der Kontaktfuß stellt eine direkte Verbindung zur Hutschiene TH35 her, wodurch die Schutzleiterfunktion sichergestellt wird. Die robuste Ausführung aus Polyamid erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ist für Betriebstemperaturen bis 105 °C geeignet. Für den Anschluss feindrähtiger Leiter ohne Aderendhülse ist ein Betätigungswerkzeug erforderlich.
Montage und Handhabung
Die Klemme zeichnet sich durch eine Baubreite von 7,5 mm aus und unterstützt eine beidseitige Beschriftung. Die Konstruktion umfasst zwei Brückeraufnahmen, die eine einfache Potentialverteilung ermöglichen. Für den ordnungsgemäßen Abschluss ist eine Abschlussplatte erforderlich.
Die Schutzleiterklemme überzeugt durch ihre universelle Einsetzbarkeit und die schnelle, werkzeuglose Anschlusstechnik für starre Leiter. Mit einer Kapazität für Leiterquerschnitte bis 10 mm² und der direkten Montage auf der Hutschiene TH35 bietet sie eine stabile Lösung für professionelle Elektroinstallationen. Die hochwertige Verarbeitung aus Thermoplast und die Eignung für PEN-Funktionen unterstreichen die Zuverlässigkeit im täglichen Betrieb.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 1 - 10 mm²
- Leiterquerschnitt feindrähtig mit Aderendhülse: 1,5 - 6 mm²
- Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 10 mm²
- Anzahl Klemmstellen: 3
- Montageart: Hutschiene TH35

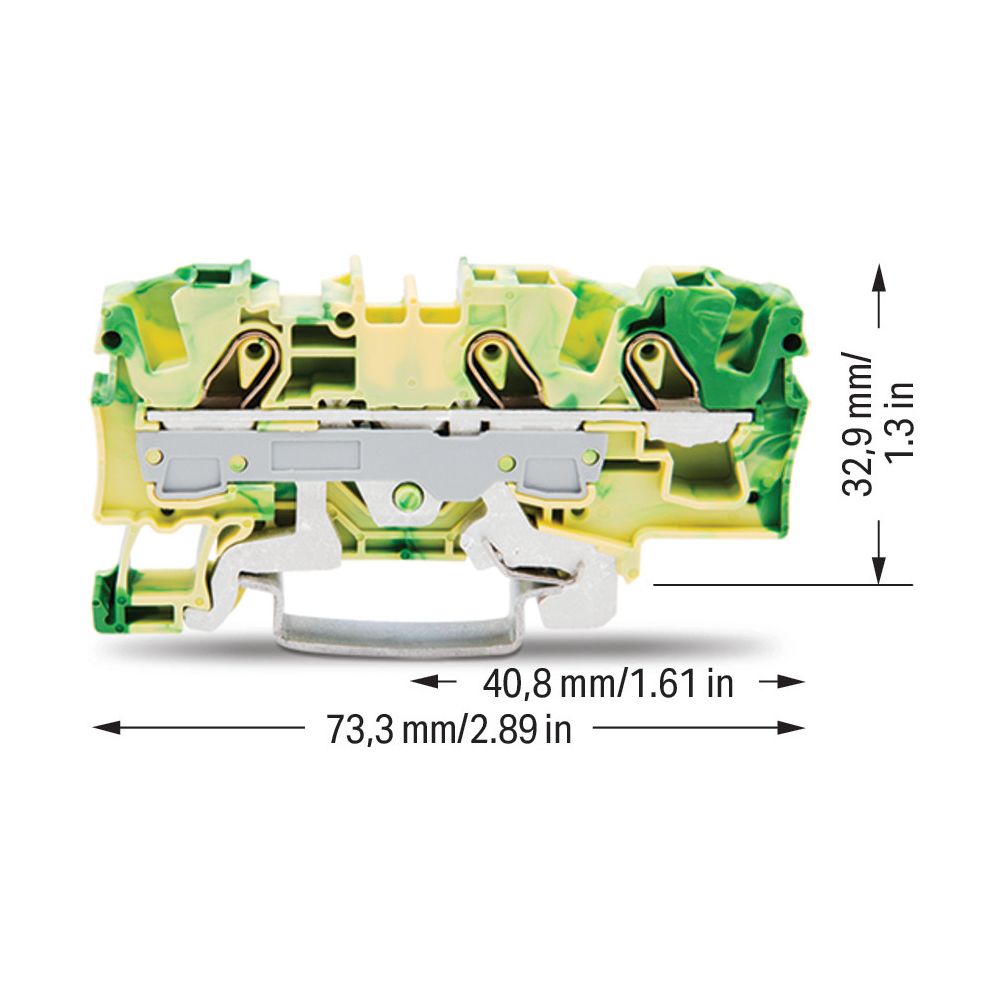

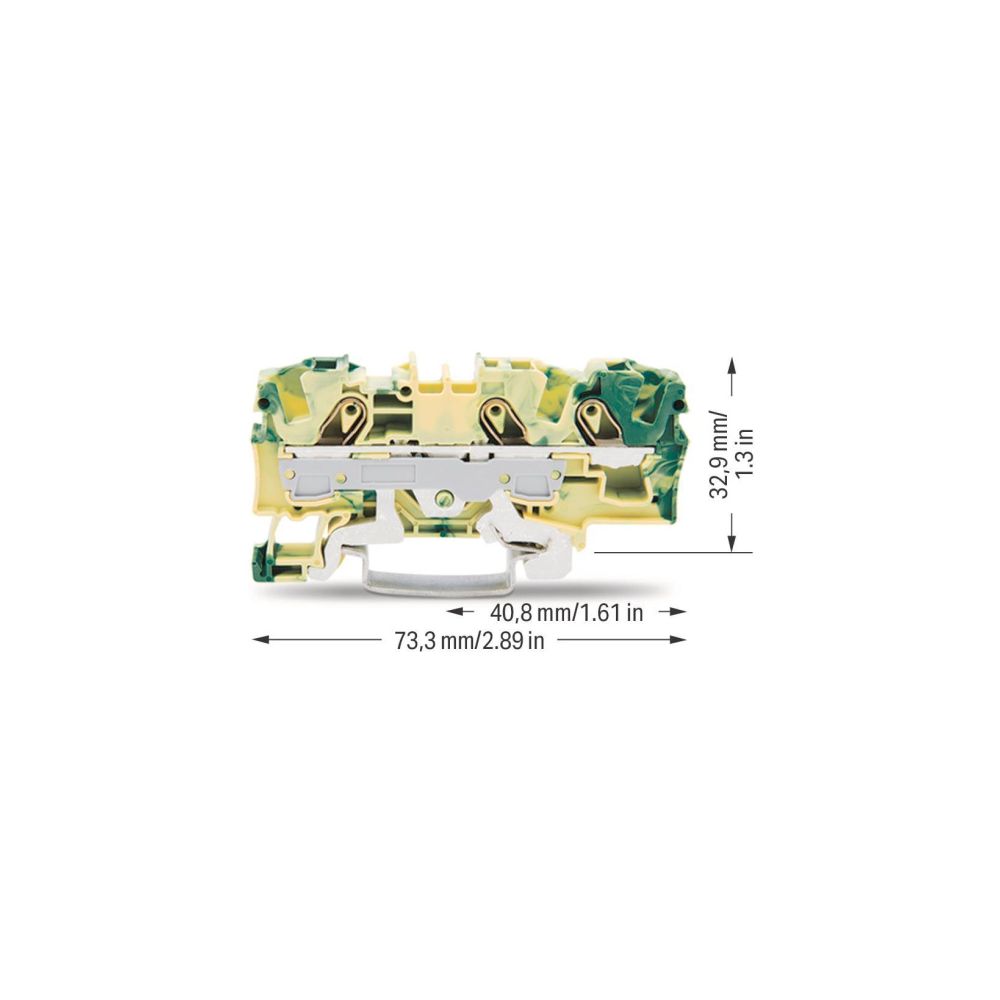

- Breite: 7,5 mm
- Höhe: 73,3 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 6 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2006-1307 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,187 |
| Breite | 7,5 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332999717 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 20,3 |
| Gewicht | 0,549 kg |
| Höhe | 73,3 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
