Beschreibung

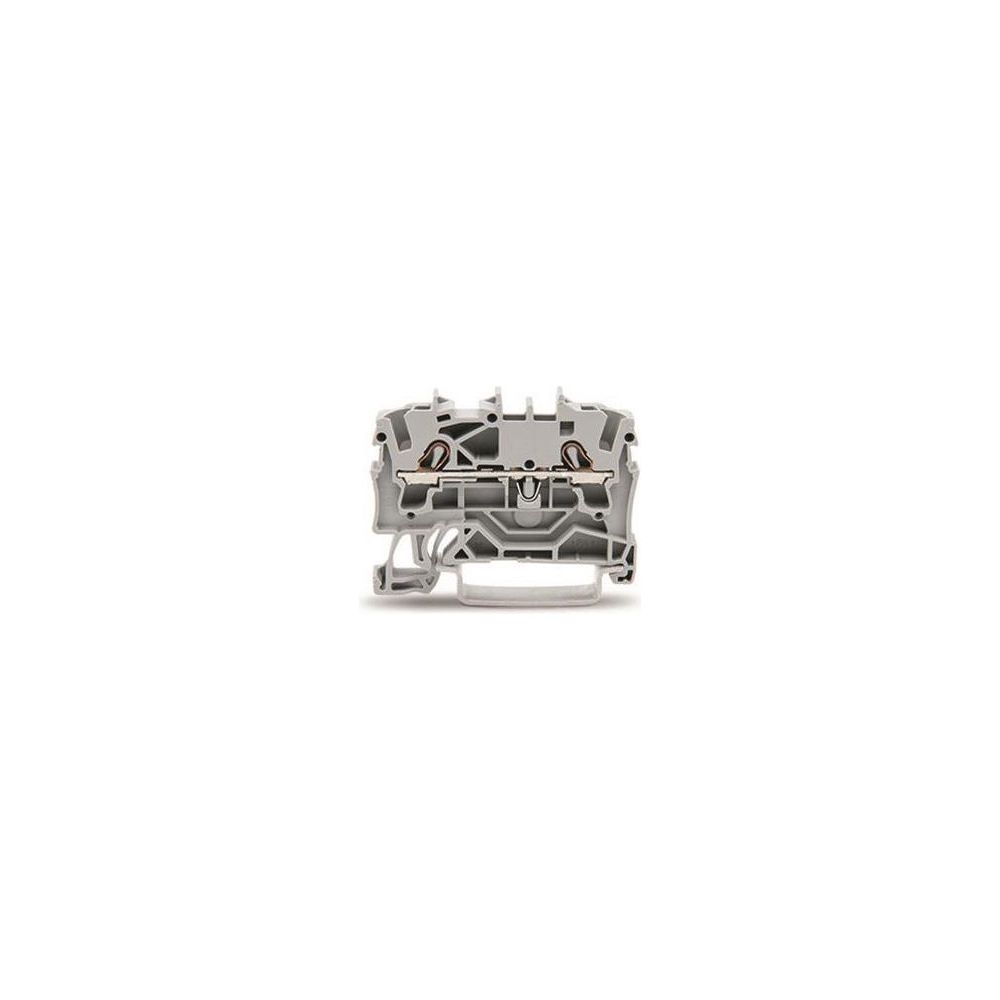

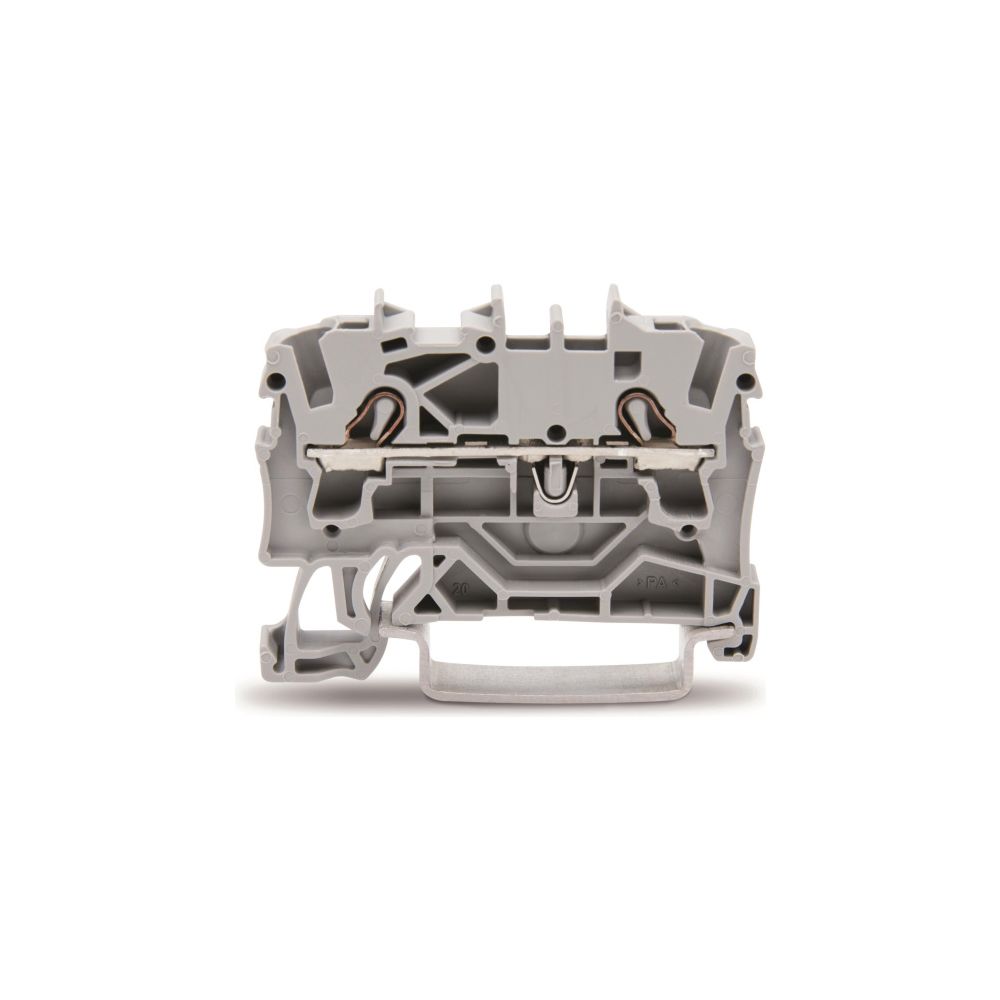

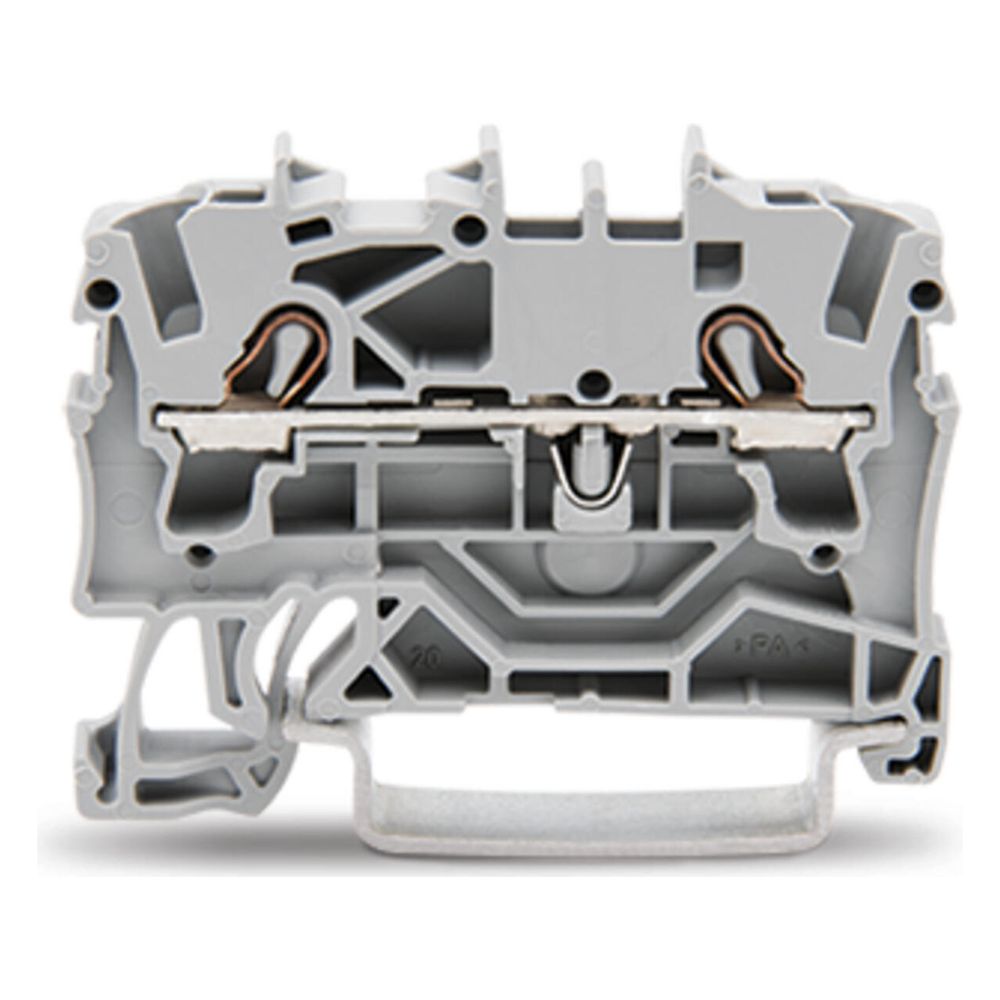

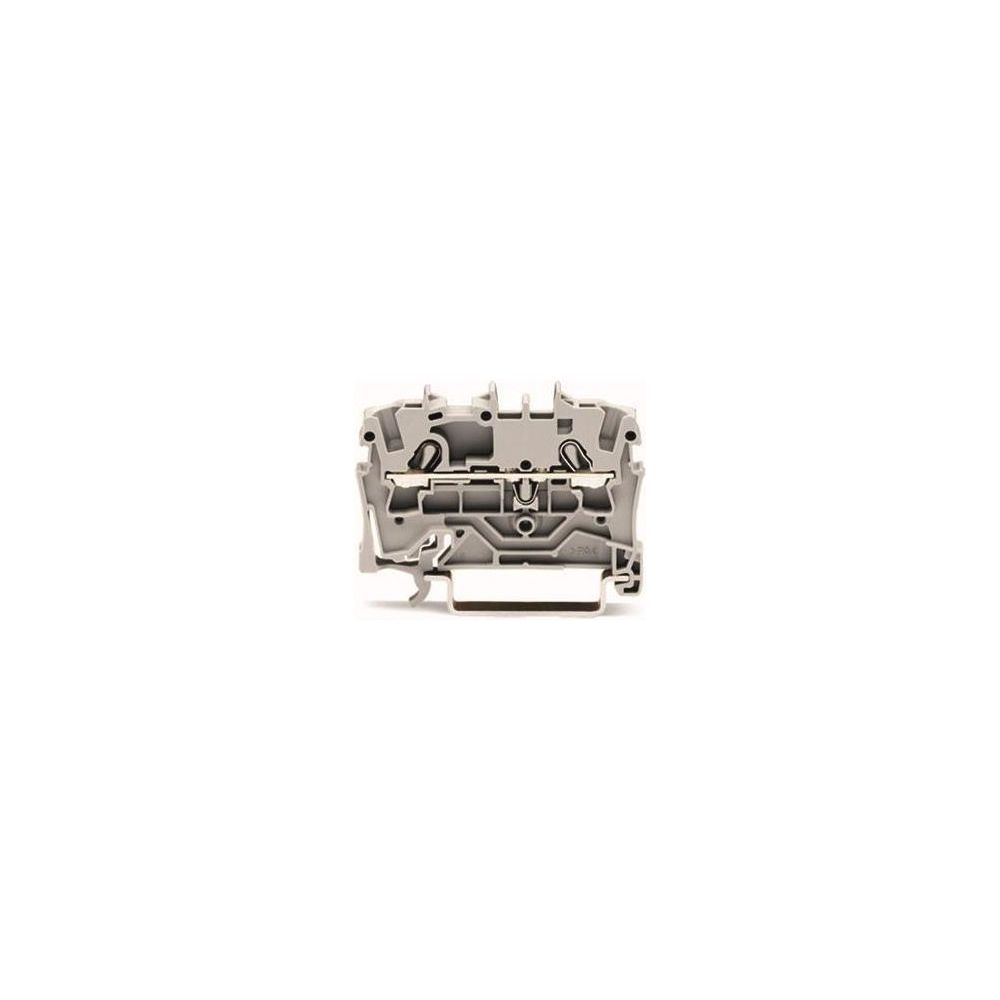

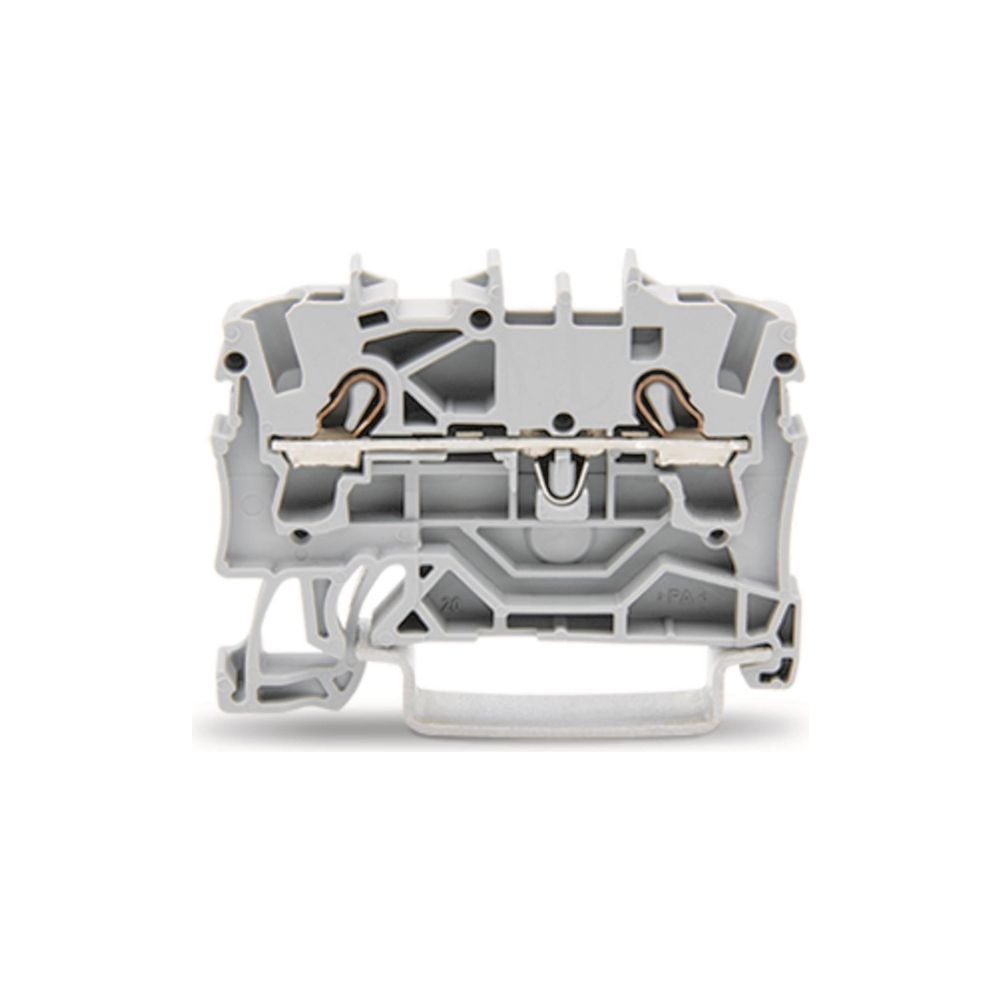

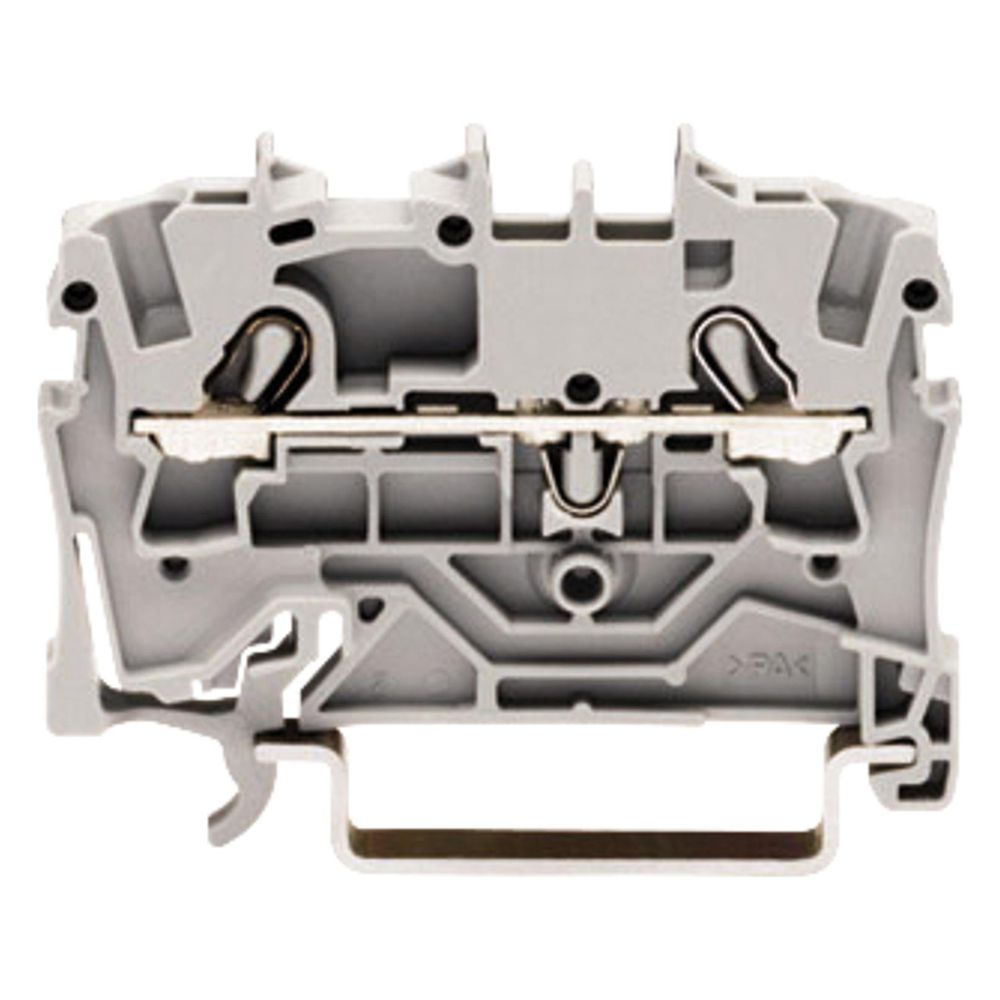

Wago 2-Leiter-Durchgangsklemme TOPJOB S 2002-1201, 2,5mm2, 800V, 24A, Grau
Die 2-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente und sichere elektrische Verbindung in Industrie- und Gebäudeanwendungen. Dank der Push-in-Anschlusstechnik lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Das System ist für einen Nennquerschnitt von 2,5 mm² ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen geeignet.
Anschlusstechnik und Montage
Die Klemme ist für die Montage auf Tragschienen der Bauform TH35 konzipiert und zeichnet sich durch eine kompakte Baubreite von 5,2 mm aus. Der elektrische Anschluss erfolgt über Federzugtechnik, wobei für den Leiteranschluss Abisolierlängen von 10 bis 12 mm vorgesehen sind. Die Beschriftung kann sowohl mittig als auch seitlich erfolgen. Der Isolierkörper besteht aus robustem, thermoplastischem Polyamid, das der Brennbarkeitsklasse V0 entspricht.
Vielseitige Einsatzmöglichkeiten
Durch die Unterstützung verschiedener Leiterarten von 0,25 mm² bis 4 mm² bietet das System eine hohe Flexibilität bei der Installation. Die Klemme ist für eine Bemessungsspannung von 800 V und einen Bemessungsstrom von 24 A ausgelegt. Mit ihrer Eignung für Ex-Anwendungen und der Betriebstemperaturbeständigkeit von bis zu 105 °C stellt sie eine zuverlässige Komponente für anspruchsvolle elektrische Infrastrukturen dar.
Die Durchgangsklemme überzeugt durch ihre universelle Einsetzbarkeit und die schnelle, werkzeuglose Anschlusstechnik. Mit einer Bemessungsspannung von 800 V, einem Bemessungsstrom von 24 A und einem Nennquerschnitt von 2,5 mm² bietet sie eine leistungsfähige Lösung für die moderne Elektroinstallation. Die kompakte Bauweise und die Eignung für Ex-Bereiche machen sie zu einer idealen Wahl für professionelle Anwendungen, bei denen Sicherheit und Effizienz im Vordergrund stehen.
Technische Daten
- Nennquerschnitt: 2,5 mm²
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Anschlussart: Federzuganschluss (Push-in)
- Leiterquerschnitt: 0,25 - 4 mm²

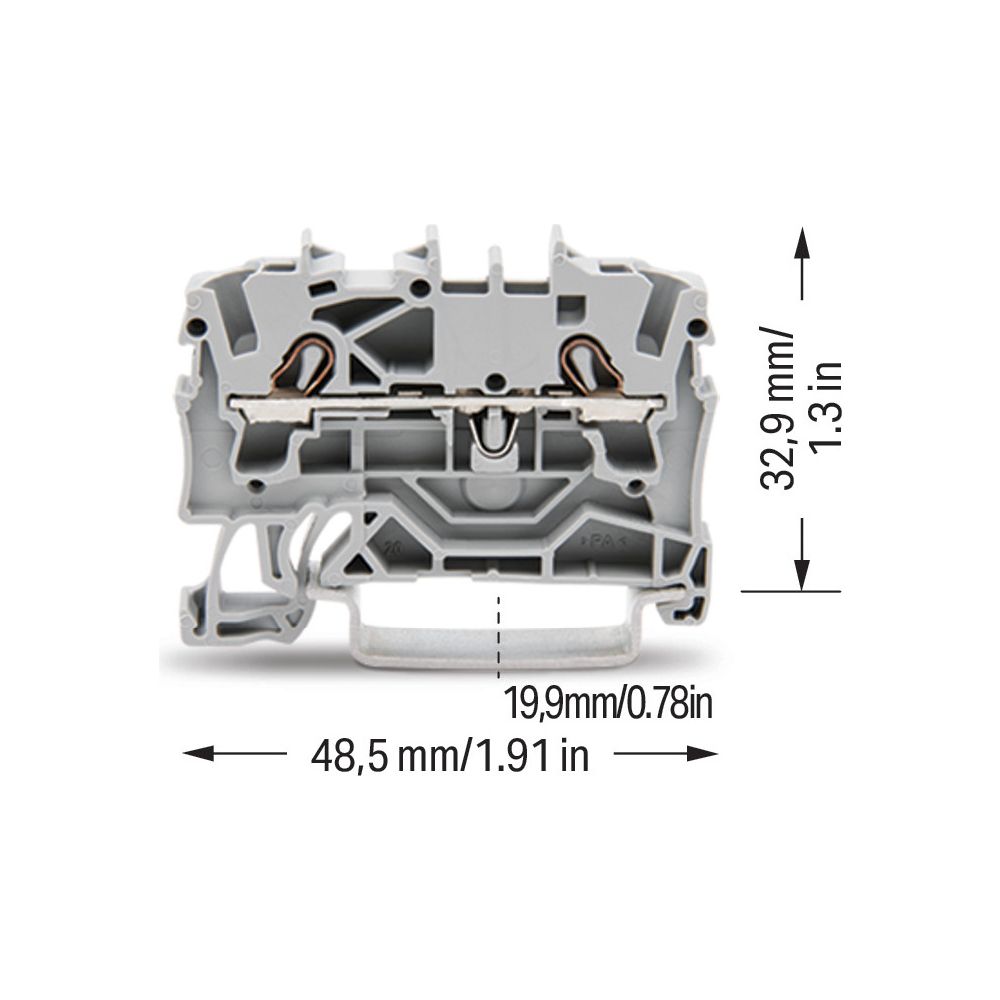

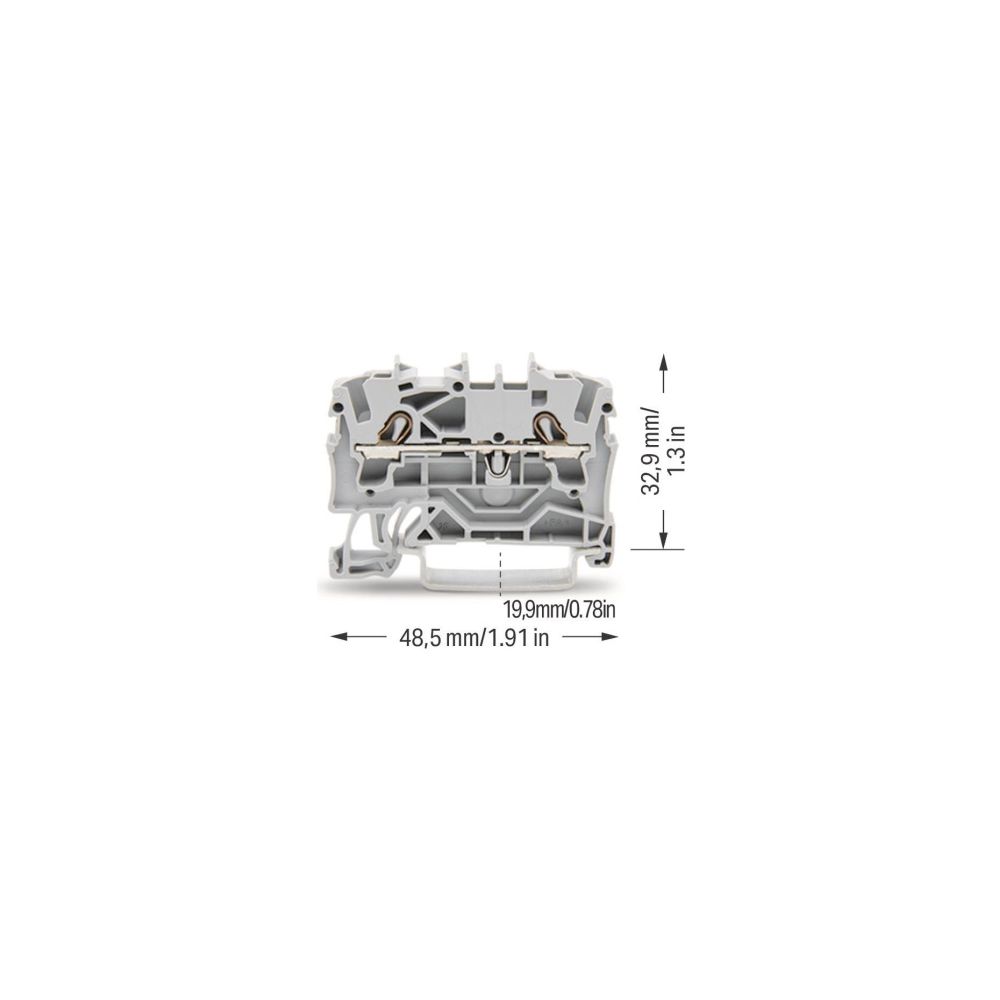

- Breite: 5,2 mm
- Höhe: 48,5 mm
- Tiefe: 32,9 mm
- Montageart: Tragschiene TH35
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt | 0,25;4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1;2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25;4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potenziale | 1 |
| Artikelnummer | WAGO-2002-1201 |
| Ausführung | 2-Leiter EX e II |
| Ausführung des elektrischen Anschlusses | Push- |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,109 |
| Breite | 5,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332999168 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 5,1 |
| Gewicht | 0,55 kg |
| Höhe | 48,5 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff | Polyamid |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montage | Tragschiene |
| Montageart | Hutschiene TH35 |
| Nennquerschnitt | 2,5 |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,75 |
| QS feindrähtig | 0,25 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 48,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
