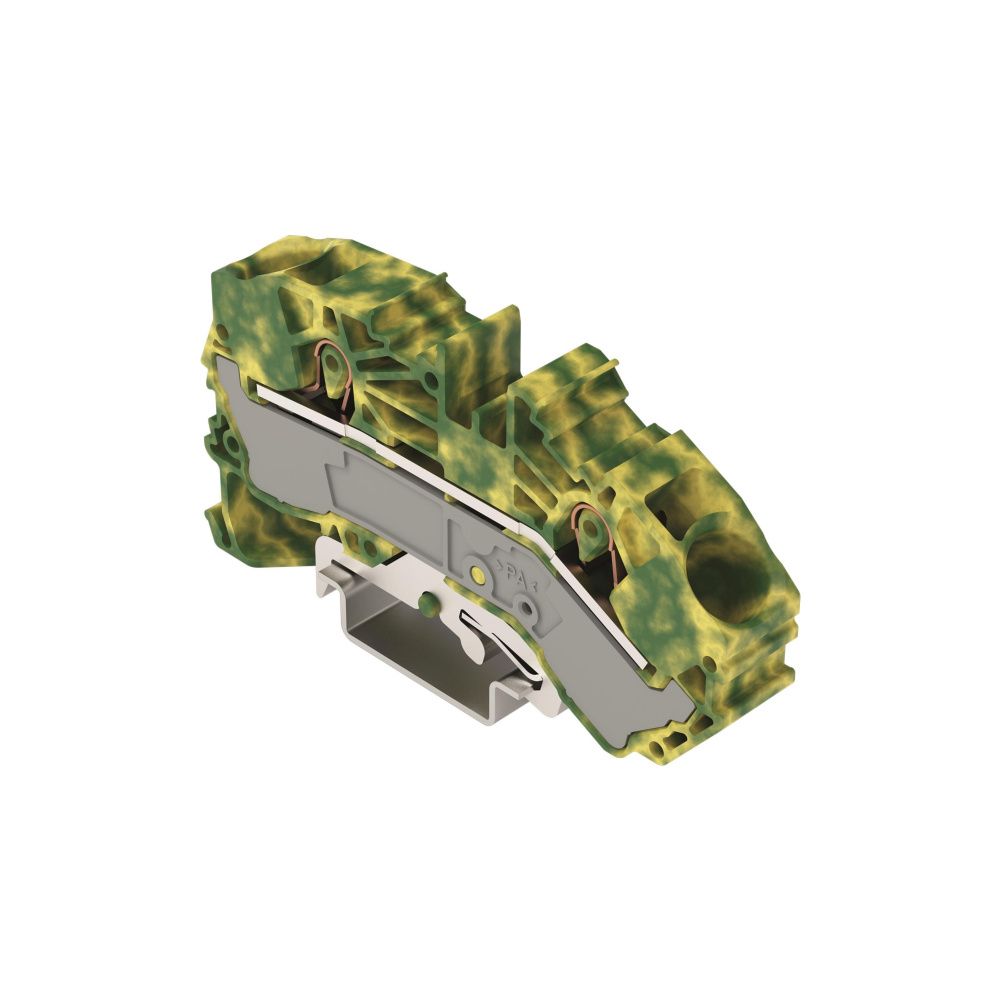

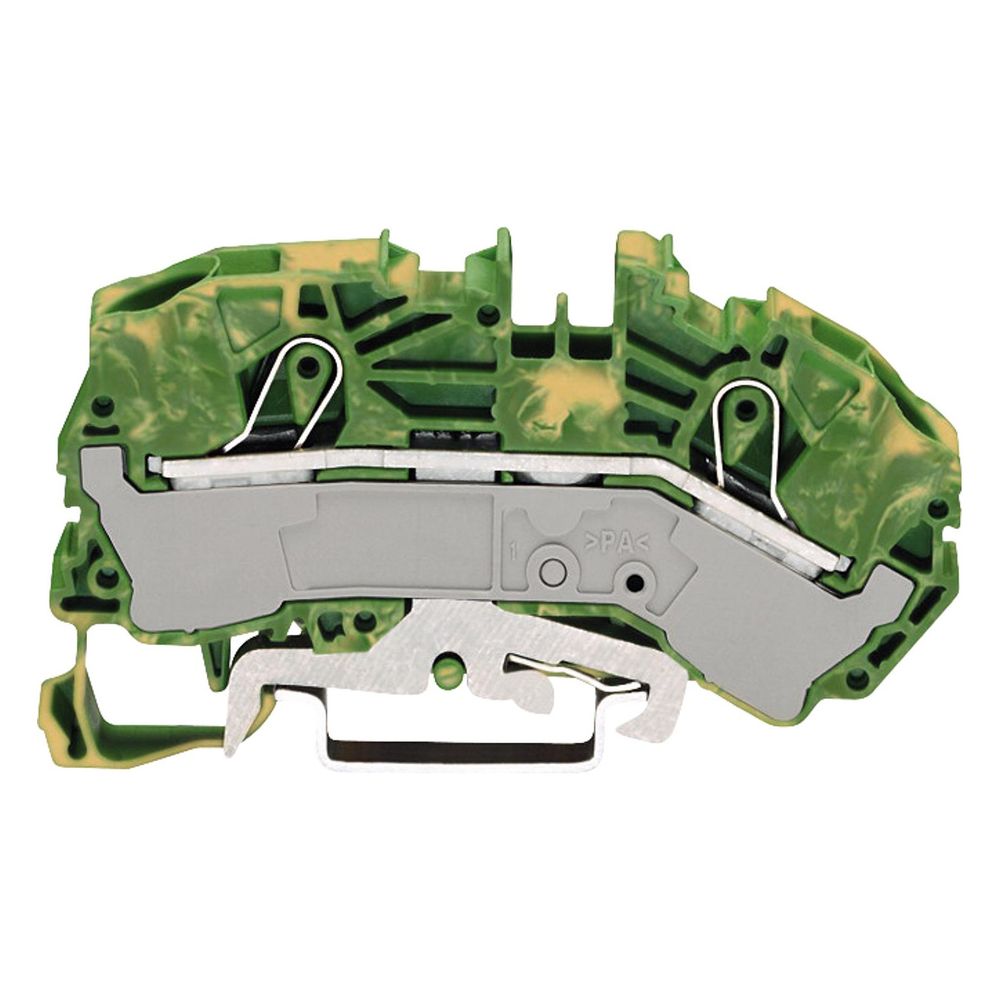

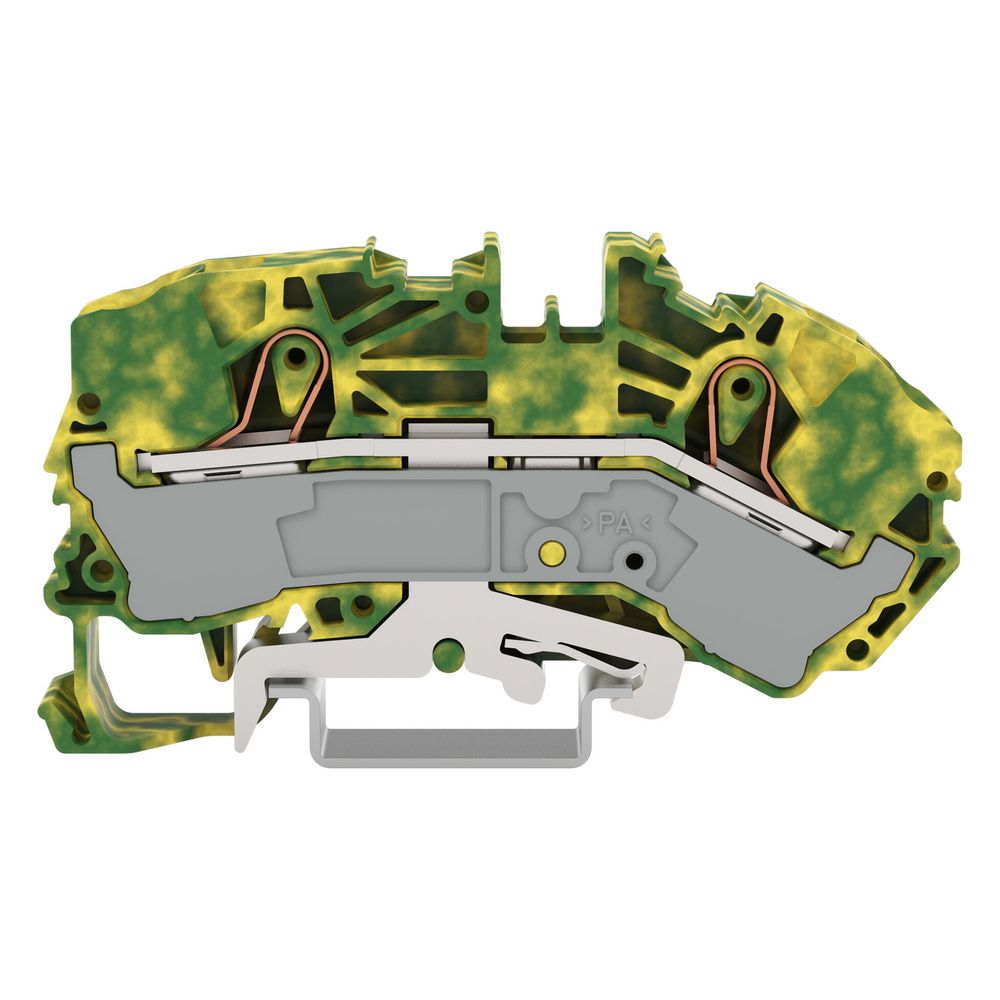

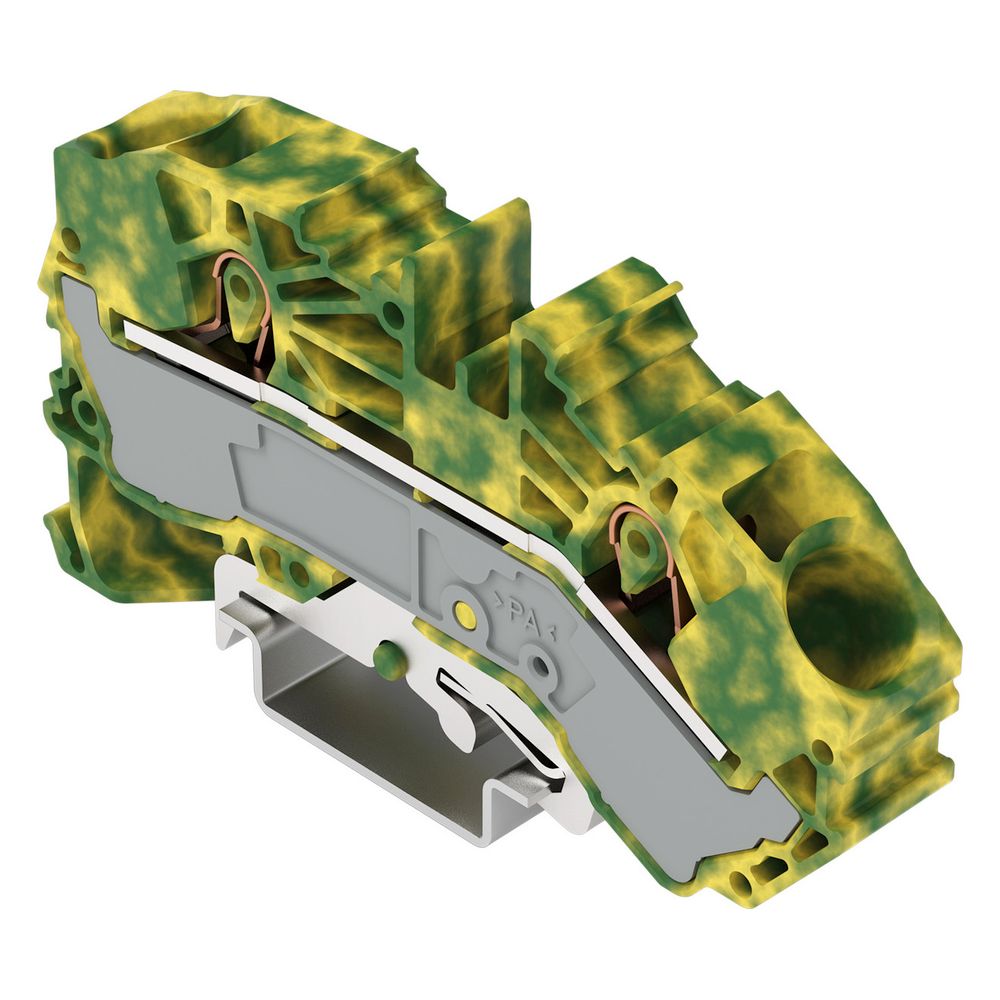

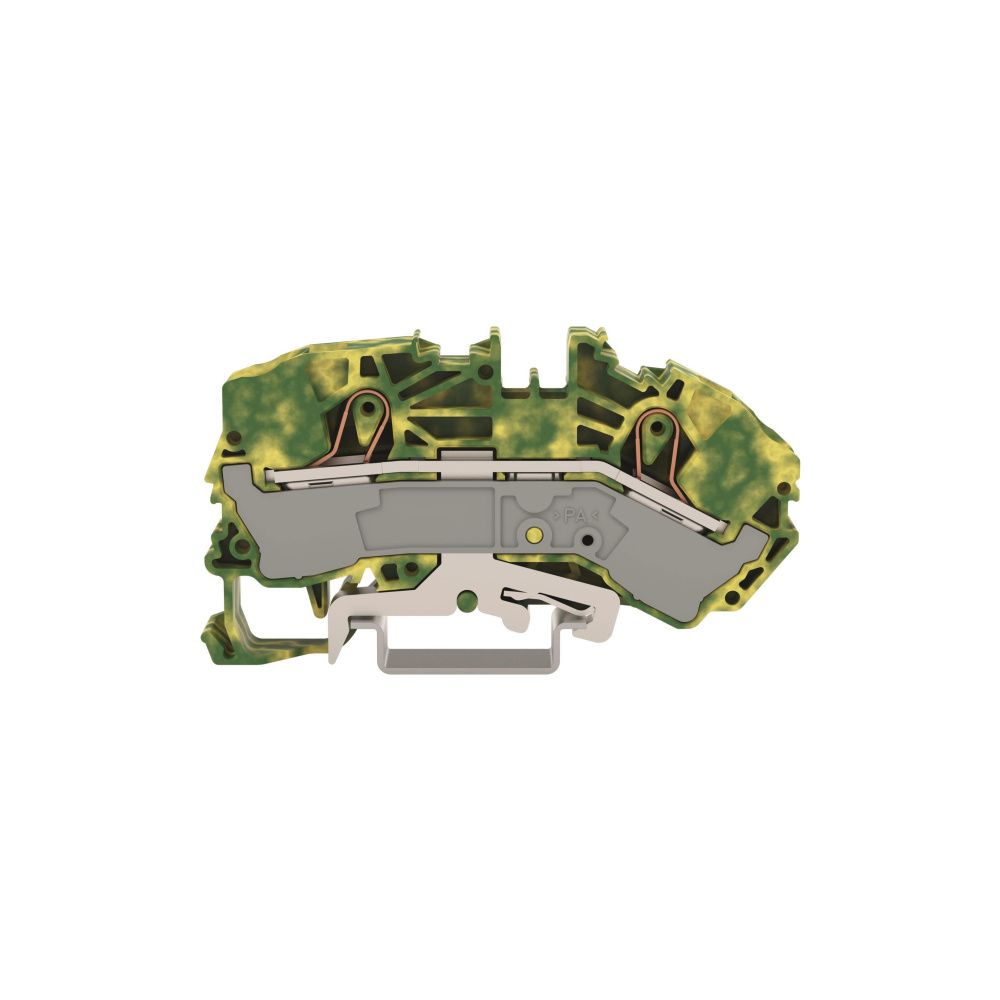

Wago Schutzleiterklemme TOPJOB S 2016-7607, 16mm2, Polyamid, Grün-Gelb
Die Wago Schutzleiterklemme der Serie 2016 ermöglicht eine effiziente Elektroinstallation durch die bewährte Push-in CAGE CLAMP Anschlusstechnik. Diese 2-Leiter-Klemme ist für Leiterquerschnitte von 0,5 mm² bis 16 mm² ausgelegt und unterstützt zudem eine PEN-Funktion. Dank der abgewinkelten Bauform und der kompakten Breite von 12 mm eignet sie sich für den Einsatz auf Tragschienen in anspruchsvollen Schaltanlagen.
Zuverlässige Anschlusstechnik
Die Anschlusstechnik erlaubt den direkten Anschluss von Leitern mit ausreichender Knicksteifigkeit sowie feindrähtigen Leitern mit Aderendhülse ohne den Einsatz von Werkzeug. Dies beschleunigt die Montage und sorgt für eine dauerhaft sichere Kontaktierung. Die Klemme ist für eine Betriebstemperatur von bis zu 105 °C ausgelegt und besteht aus hochwertigem, flammwidrigem Polyamid, das der Brennbarkeitsklasse V0 entspricht.
Flexibilität in der Anwendung
Mit einem Nennquerschnitt von 16 mm² bietet das Bauteil eine hohe Stromtragfähigkeit für vielfältige Anwendungen. Die Klemme verfügt über zwei Brückeraufnahmen, die eine flexible Potenzialverteilung ermöglichen. Die Beschriftung kann sowohl mittig als auch seitlich erfolgen, was eine übersichtliche Kennzeichnung unterstützt. Für den ordnungsgemäßen Abschluss ist der Einsatz einer Abschlussplatte erforderlich.
Die Schutzleiterklemme überzeugt durch ihre robuste Bauweise und hohe Funktionalität bei der Verdrahtung. Mit einem Nennquerschnitt von 16 mm² und der Unterstützung für Leiterquerschnitte bis zu 25 mm² bei feindrähtigen Leitern bietet sie eine hohe Flexibilität für unterschiedliche Leiterarten. Die einfache Montage auf der Hutschiene TH35 sowie die zuverlässige Anschlusstechnik machen sie zu einer professionellen Lösung für eine sichere und dauerhafte elektrische Verbindung.
Technische Daten
- Nennquerschnitt: 16 mm²
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,5 - 16 mm²

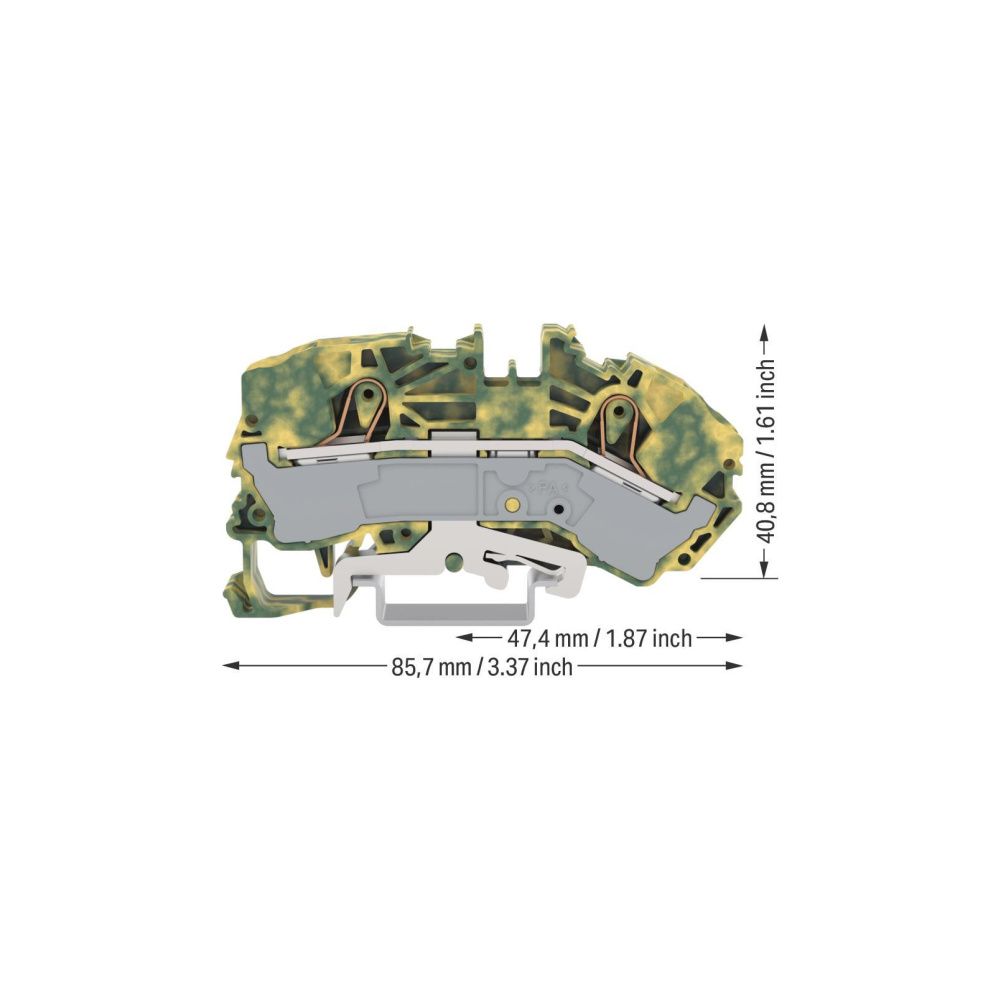

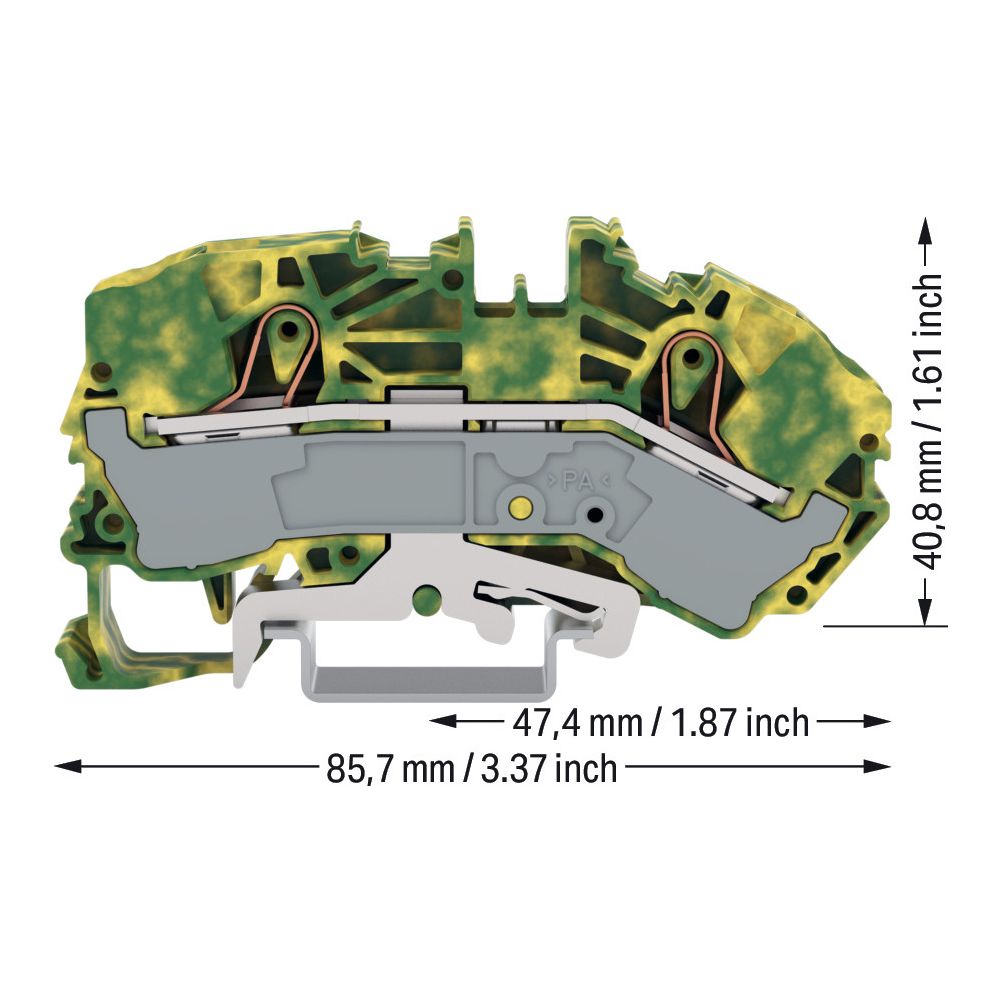

- Breite: 12 mm
- Höhe: 85,7 mm
- Tiefe: 40,8 mm
- Betriebstemperatur: 105 °C
- Brennbarkeitsklasse: V0
- Montageart: Hutschiene TH35
- Anzahl der Klemmstellen: 2
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt | 0,5;16 |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5;16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potenziale | 1 |
| Artikelnummer | WAGO-2016-7607 |
| Ausführung | schrä |
| Ausführung des elektrischen Anschlusses | Push- |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,492 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4045454725112 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 43,6 |
| Gewicht | 0,915 kg |
| Höhe | 85,7 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff | Polyamid |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montage | Tragschiene |
| Montageart | Hutschiene TH35 |
| Nennquerschnitt | 16 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 85,7 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
