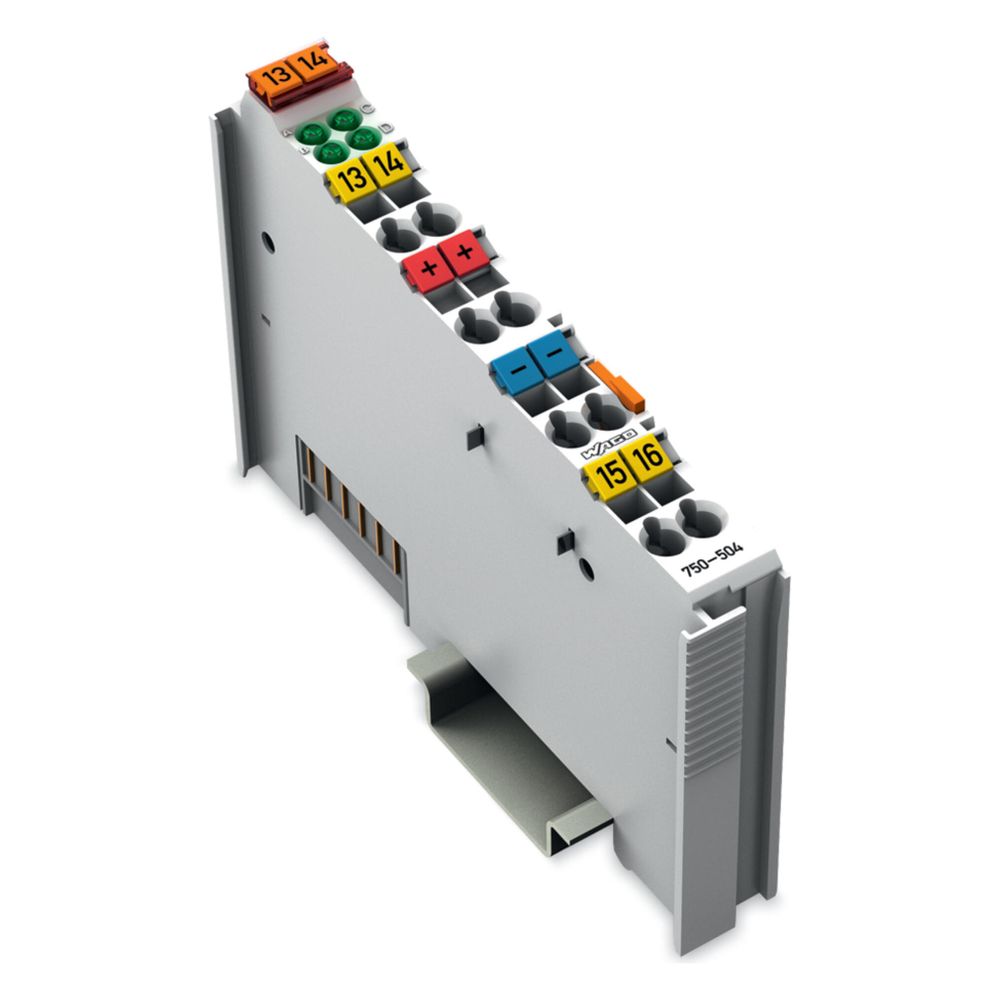

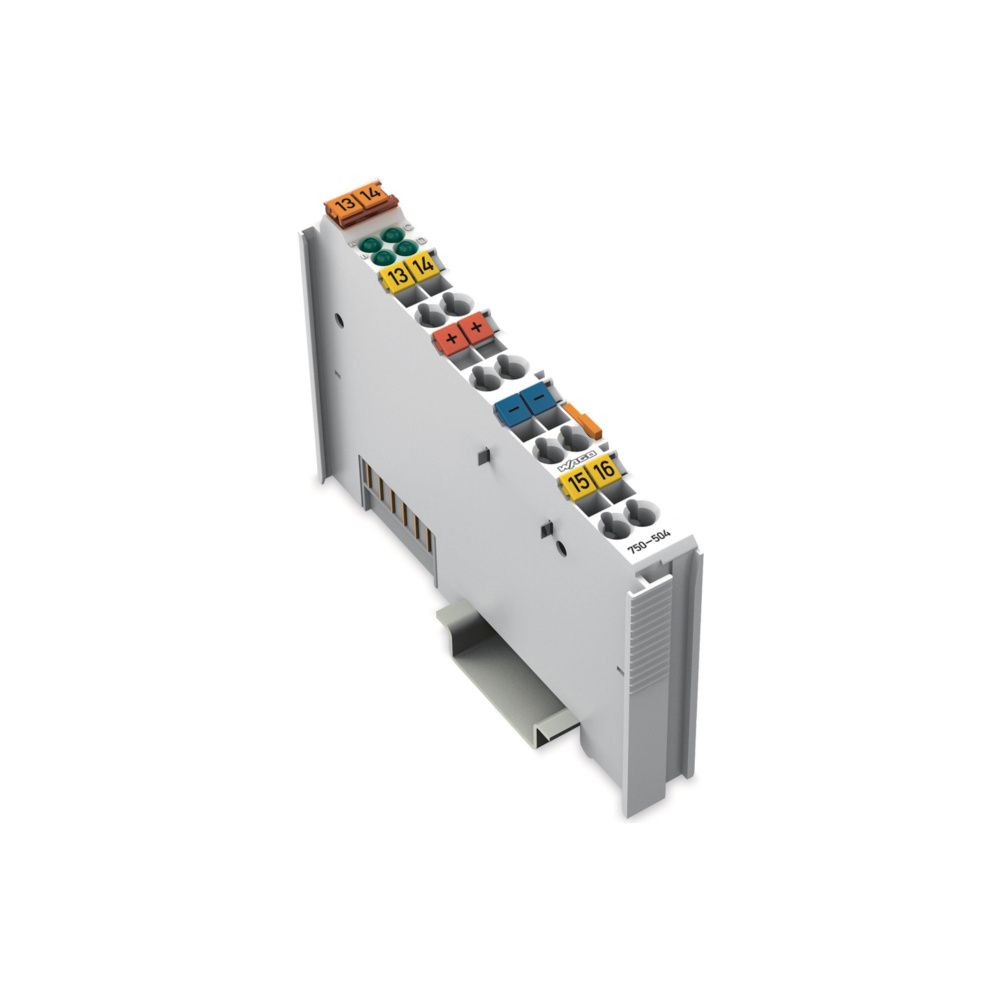

Wago Digitalausgangsmodul 750-504, 4-Kanal, 24V, 0,5A, Polycarbonat/Polyamid 6.6, lichtgrau

Das Digitalausgangsmodul 750-504 dient der Übertragung von Steuersignalen aus einem Automatisierungsgerät an angeschlossene Aktoren. Die Komponente verfügt über vier Kanäle und ist für eine Versorgungsspannung von 24 V DC ausgelegt. Das Modul zeichnet sich durch eine kompakte Bauweise aus und ist für die Montage auf Tragschienen vorgesehen.

Funktionsweise und Anschluss

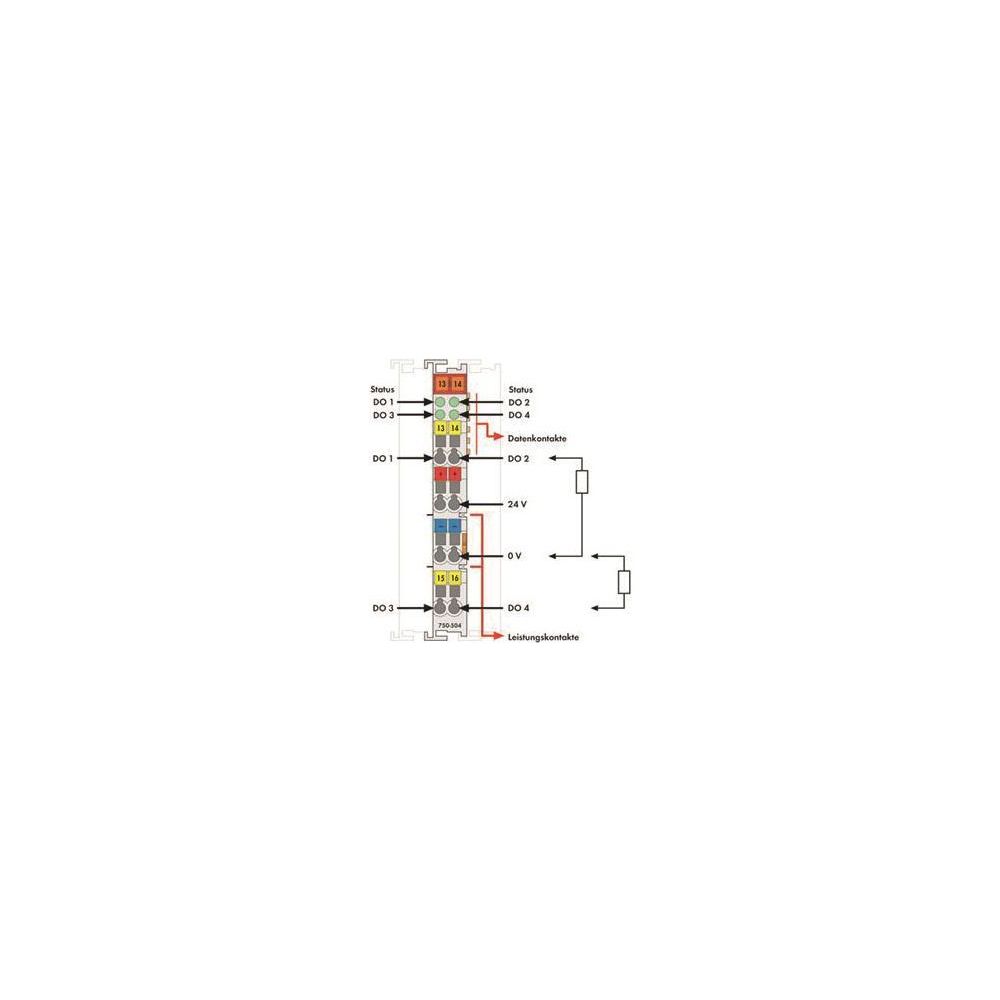

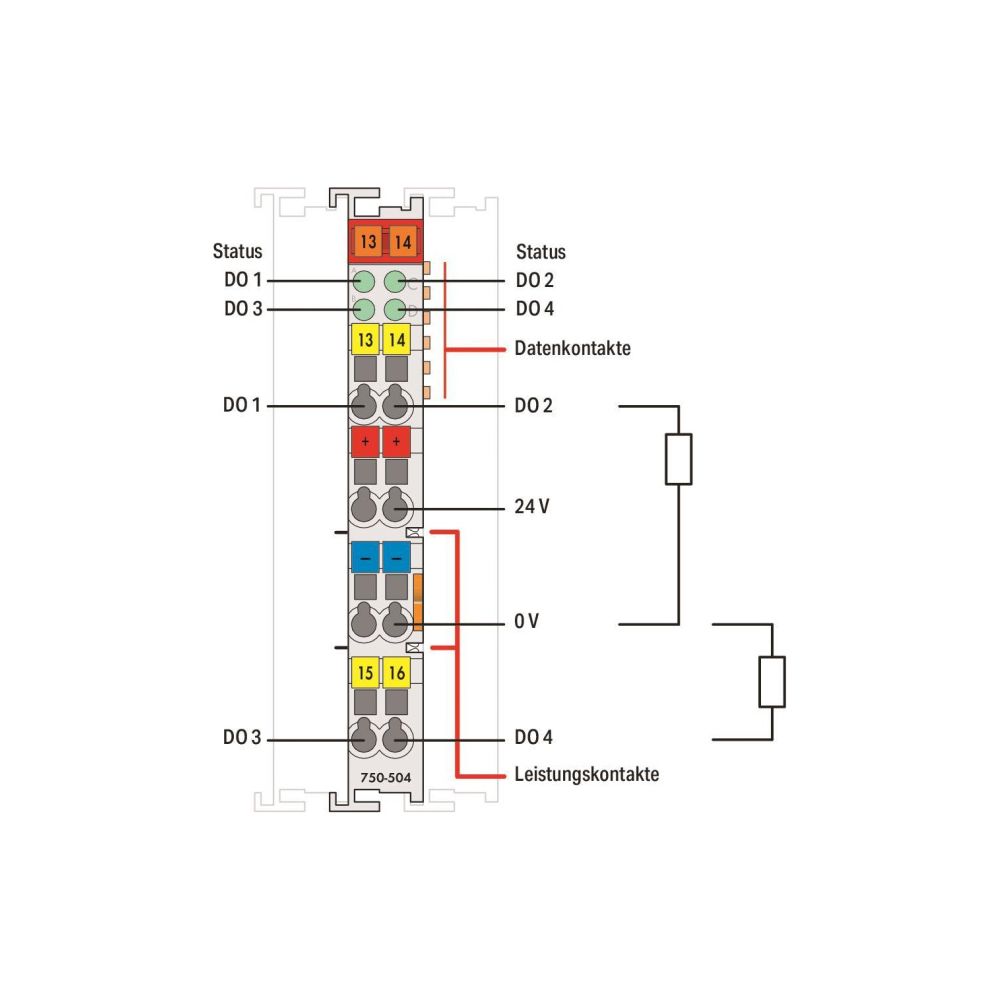

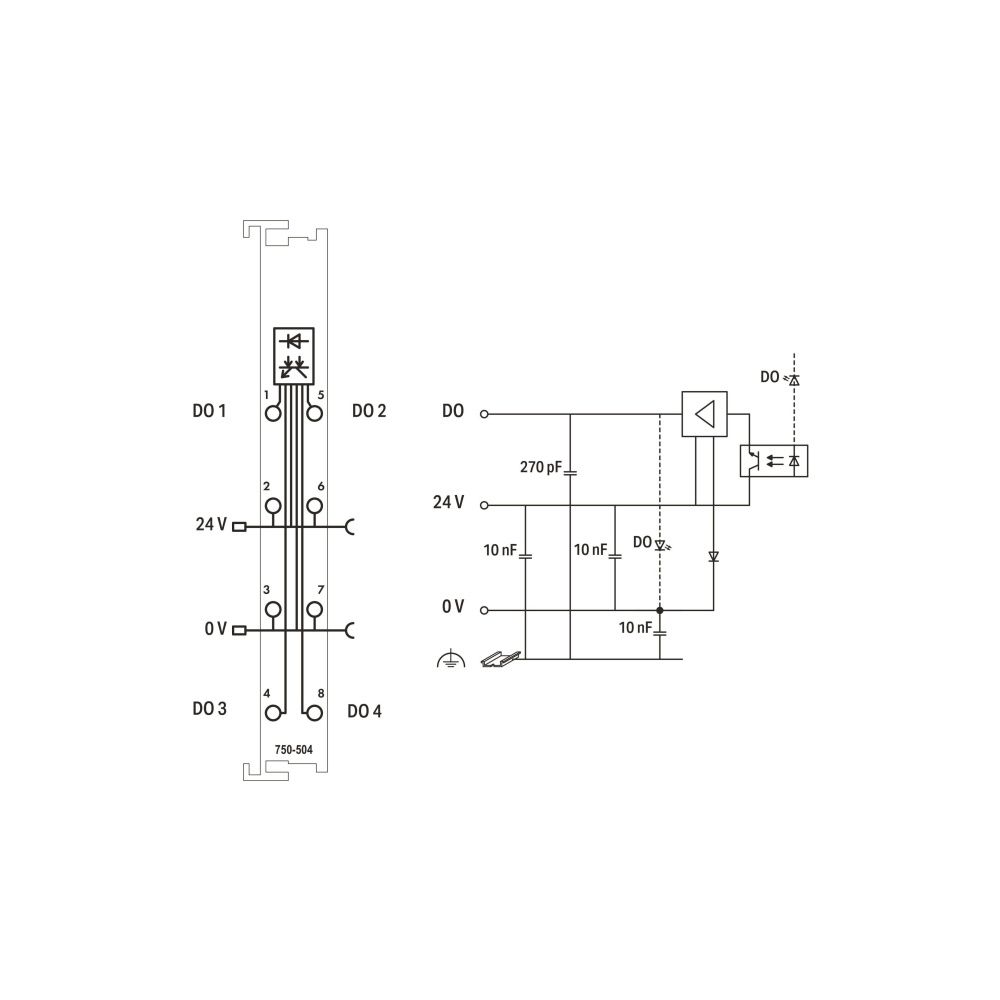

Das Modul stellt vier digitale Ausgänge mit einer positiven Schaltcharakteristik bereit. Die Ausgänge sind kurzschlussfest ausgeführt. Zur Anbindung der Aktoren stehen acht Federzuganschlüsse zur Verfügung. Eine galvanische Trennung zwischen System- und Feldebene sorgt für eine sichere Signalverarbeitung. Der Status der einzelnen Ausgänge wird direkt am Modul über grüne Leuchtdioden signalisiert.

Montage und Systemintegration

Die Komponente ist als Teil des Wago I/O-Systems für die dezentrale Automatisierung konzipiert und lässt sich flexibel mit weiteren Modulen kombinieren. Die Montage erfolgt durch einfaches Aufrasten auf eine 35 mm Tragschiene. Das Gehäuse besteht aus Polycarbonat und Polyamid 6.6 in der Farbe Lichtgrau. Für den Anschluss der Leiter sind Kupferkabel mit einem Querschnitt von 0,08 bis 2,5 mm² geeignet.

Technische Daten

• Anzahl Kanäle: 4
• Ausgangsstrom je Kanal: 0,5 A
• Versorgungsspannung: 24 V DC
• Schaltfrequenz max.: 1 kHz
• Anschlusstechnik: Federzuganschluss
• Schutzart: IP20
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69,8 mm
• Gewicht: 48,5 g

Dieses Digitalausgangsmodul ermöglicht eine effiziente Steuerung von Aktoren in automatisierten Systemen. Mit einer Schaltfrequenz von bis zu 1 kHz und einer kurzschlussfesten Auslegung der vier Kanäle bei 0,5 A Stromstärke bietet es eine zuverlässige Lösung für 24 V DC Anwendungen. Die einfache Tragschienenmontage und die bewährte Federzuganschlusstechnik erleichtern die Integration in bestehende Automatisierungsumgebungen.
