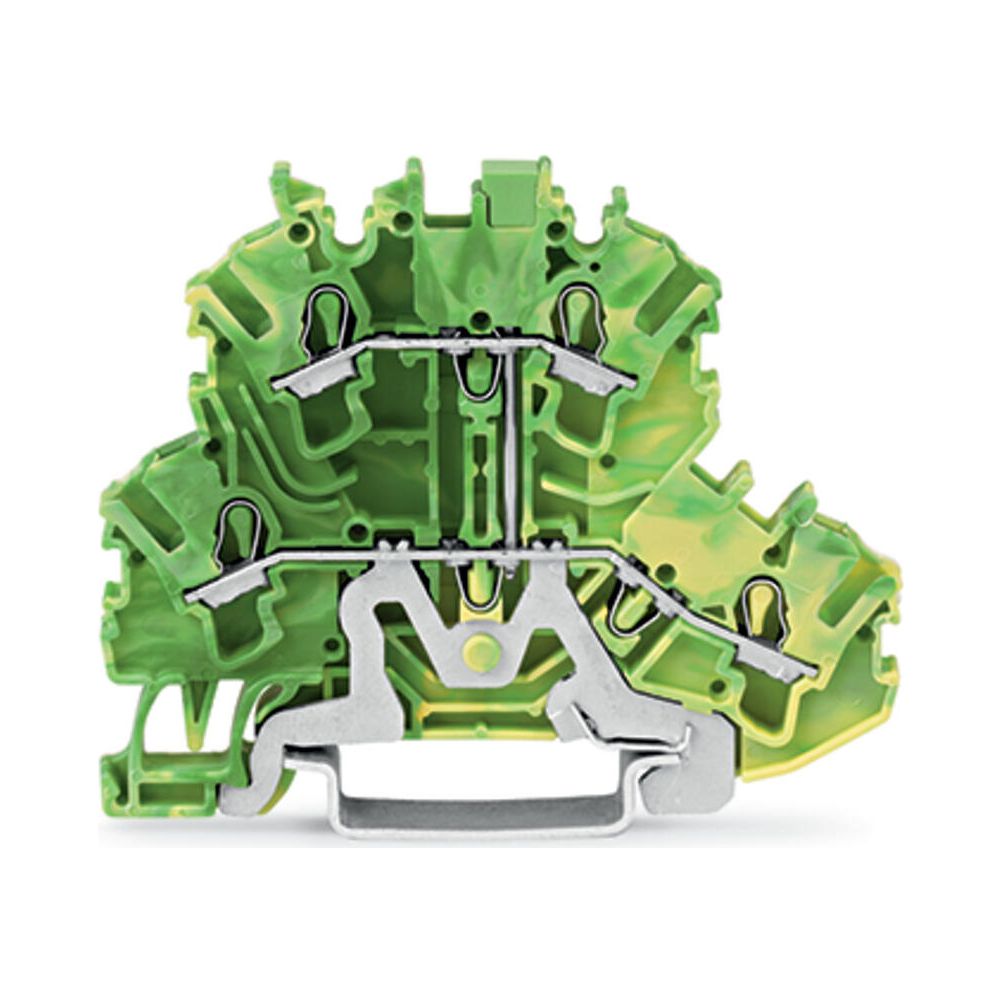

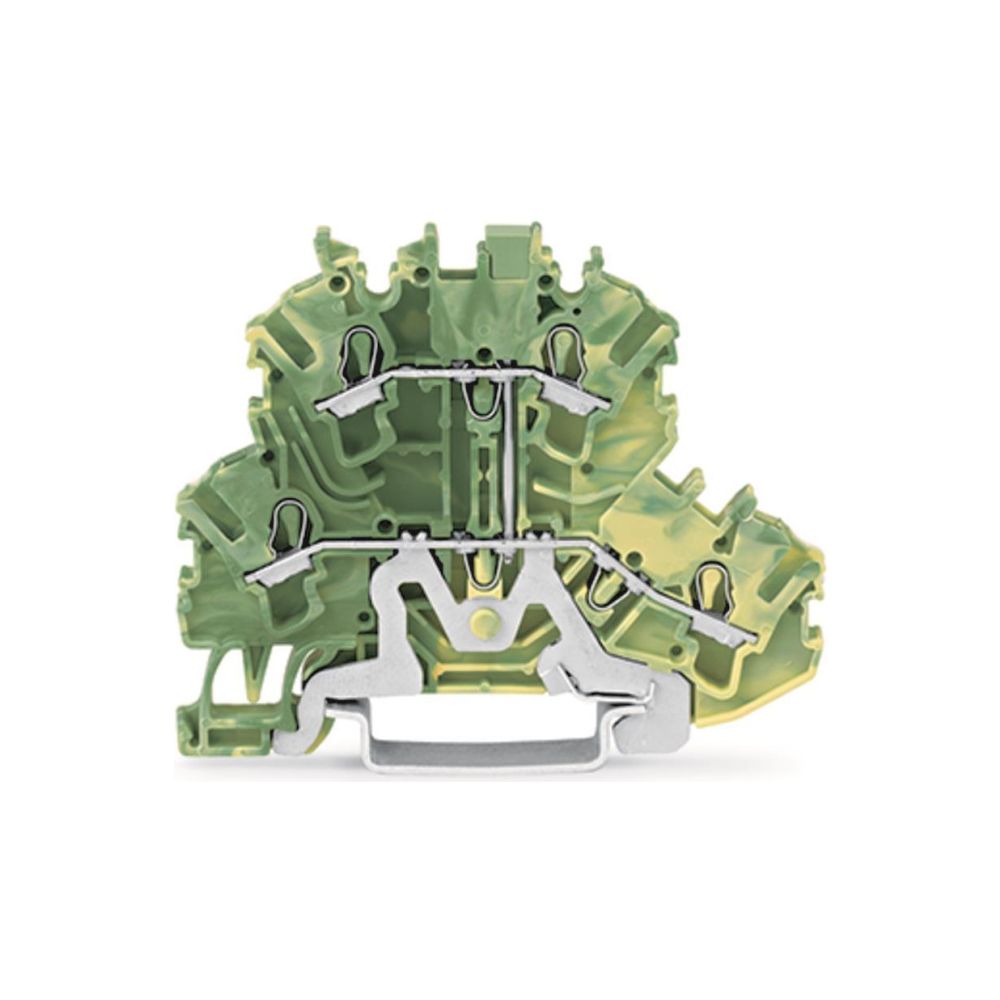

Wago Doppelstockklemme 2002-2207, 2,5mm2, 5,2x69,7x51,7mm, Grün/Gelb

Diese zweietagige Schutzleiterklemme der Serie 2002 ermöglicht eine effiziente Elektroinstallation auf der Tragschiene. Dank der Federzuganschlusstechnik lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt stecken, was die Montage beschleunigt. Das Gehäuse aus Thermoplast ist für eine Betriebstemperatur von bis zu 105 °C ausgelegt und erfüllt hohe Anforderungen an die Brandsicherheit.

Zuverlässige Anschlusstechnik

Die Federzugtechnologie stellt einen wartungsfreien Kontakt für verschiedene Leiterarten sicher. Mit insgesamt vier Klemmstellen, verteilt auf zwei Etagen, bietet das Bauteil Flexibilität bei der Verdrahtung. Die Leiterquerschnitte variieren je nach Leiterart zwischen 0,25 mm² und 4 mm². Für eine übersichtliche Installation ist das Gehäuse mit einer mittigen sowie seitlichen Beschriftungsebene ausgestattet. Für den ordnungsgemäßen Abschluss ist eine separate Abschlussplatte erforderlich.

Montage und Sicherheit

Die Montage erfolgt auf einer Hutschiene der Bauform TH35. Das Gehäuse aus Polyamid entspricht der Brennbarkeitsklasse V0 nach UL 94. Die kompakte Bauweise mit einer Breite von 5,2 mm optimiert den Platzbedarf im Schaltschrank. Durch die Unterstützung von Leiterquerschnitten bis zu 4 mm² und die einfache Handhabung eignet sich diese Schutzleiterklemme ideal für professionelle Elektroinstallationen, bei denen Zuverlässigkeit gefordert ist.

Technische Daten

• Anzahl der Etagen: 2
• Klemmstellen: 4
• Anschlussart: Federzuganschluss
• Leiterquerschnitt eindrähtig: 0,75 - 4 mm²
• Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 - 2,5 mm²
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 - 4 mm²
• Montageart: Hutschiene TH35

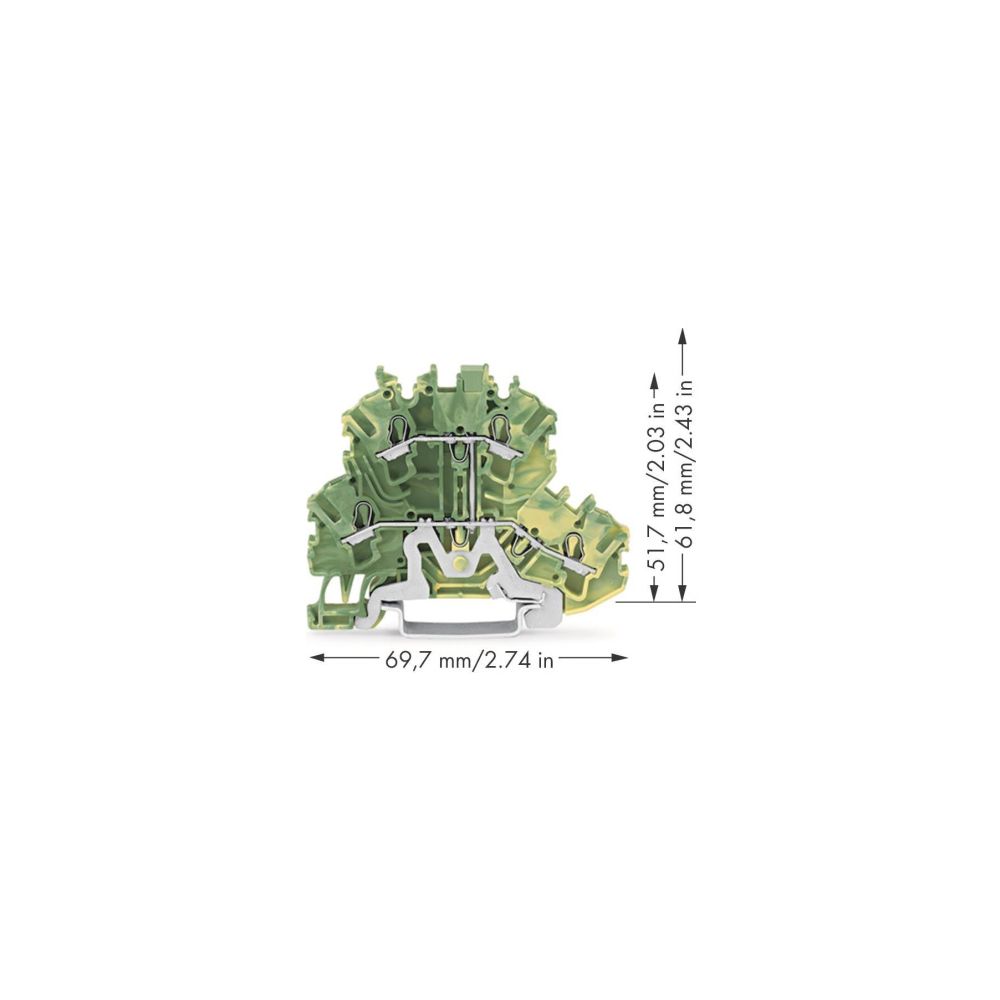

• Breite: 5,2 mm
• Höhe: 69,7 mm
• Tiefe: 51,7 mm
• Betriebstemperatur: 105 °C
