Wago Digitalausgangsmodul 753-530, 8 Kanäle, 24 V, 0,5 A, lichtgrau

Das Digitalausgangsmodul 753-530 ermöglicht die Übertragung von Steuersignalen aus einem Automatisierungssystem an angeschlossene Aktoren. Mit einer Baubreite von 12 mm bietet das Modul 8 digitale Ausgänge für die Signalverarbeitung in industriellen Anwendungen.

Funktionsweise und Anschluss

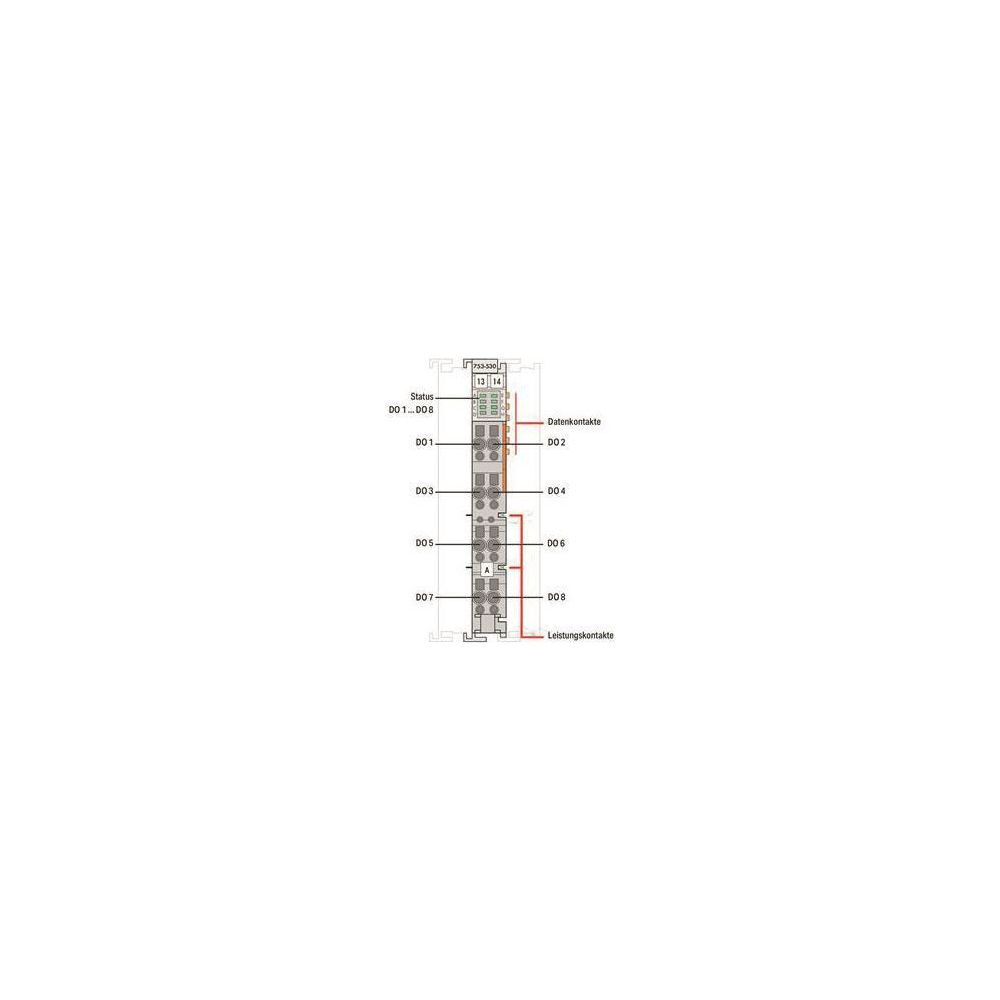

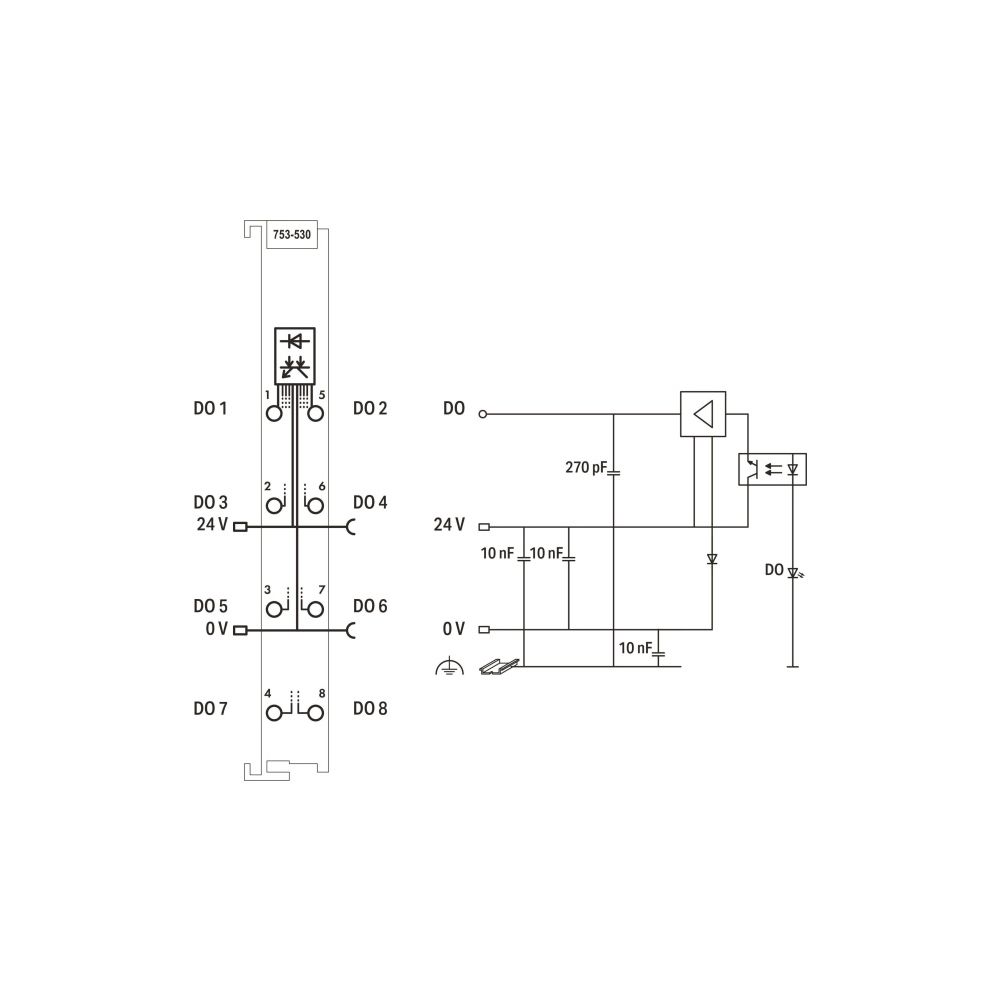

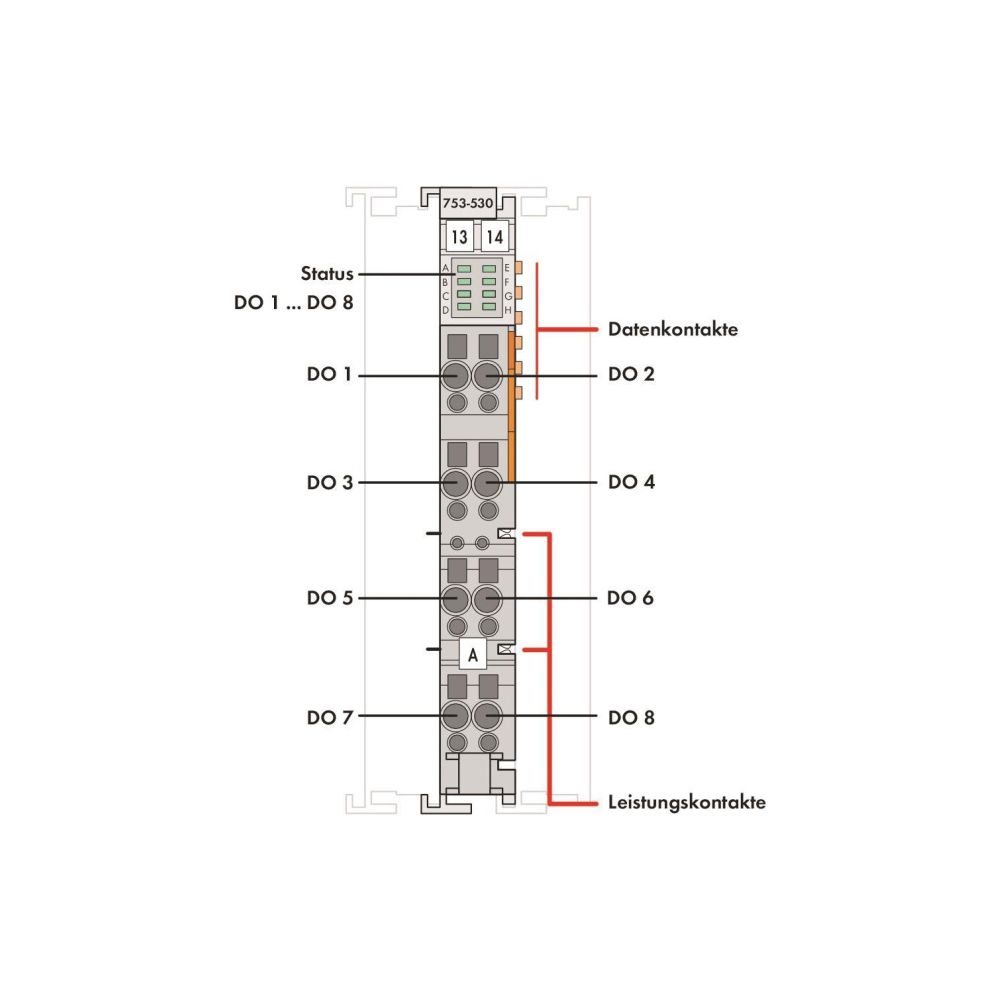

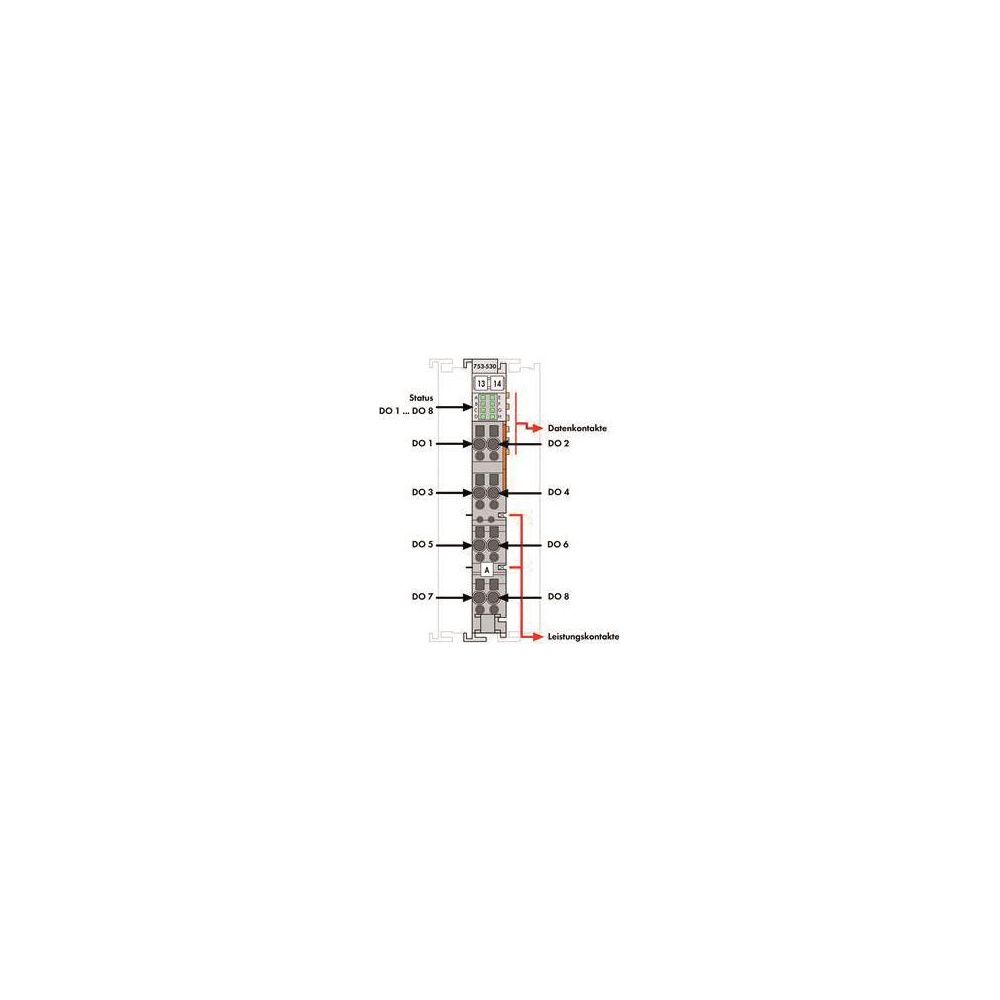

Das Modul ist für den Betrieb mit einer Versorgungsspannung von 24 V DC ausgelegt und schaltet positiv. Die Anbindung der Aktoren erfolgt über eine Federzuganschlusstechnik, die eine Kontaktierung von Leitern mit einem Querschnitt von 0,08 bis 2,5 mm² unterstützt. Zur Überwachung des Betriebszustands sind grüne LEDs für jeden der 8 Kanäle direkt am Modul integriert. Die Feld- und Systemebene sind galvanisch getrennt, was die Betriebssicherheit innerhalb des Automatisierungssystems unterstützt.

Montage und Sicherheit

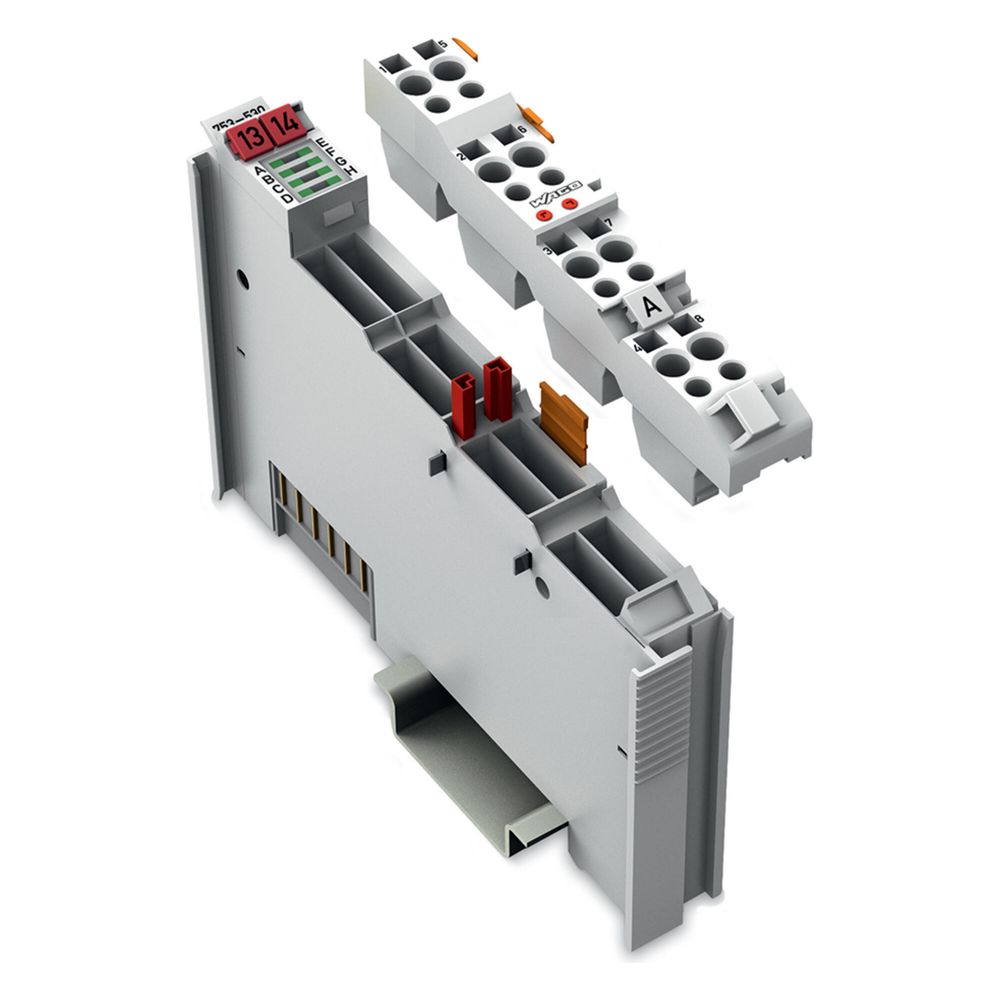

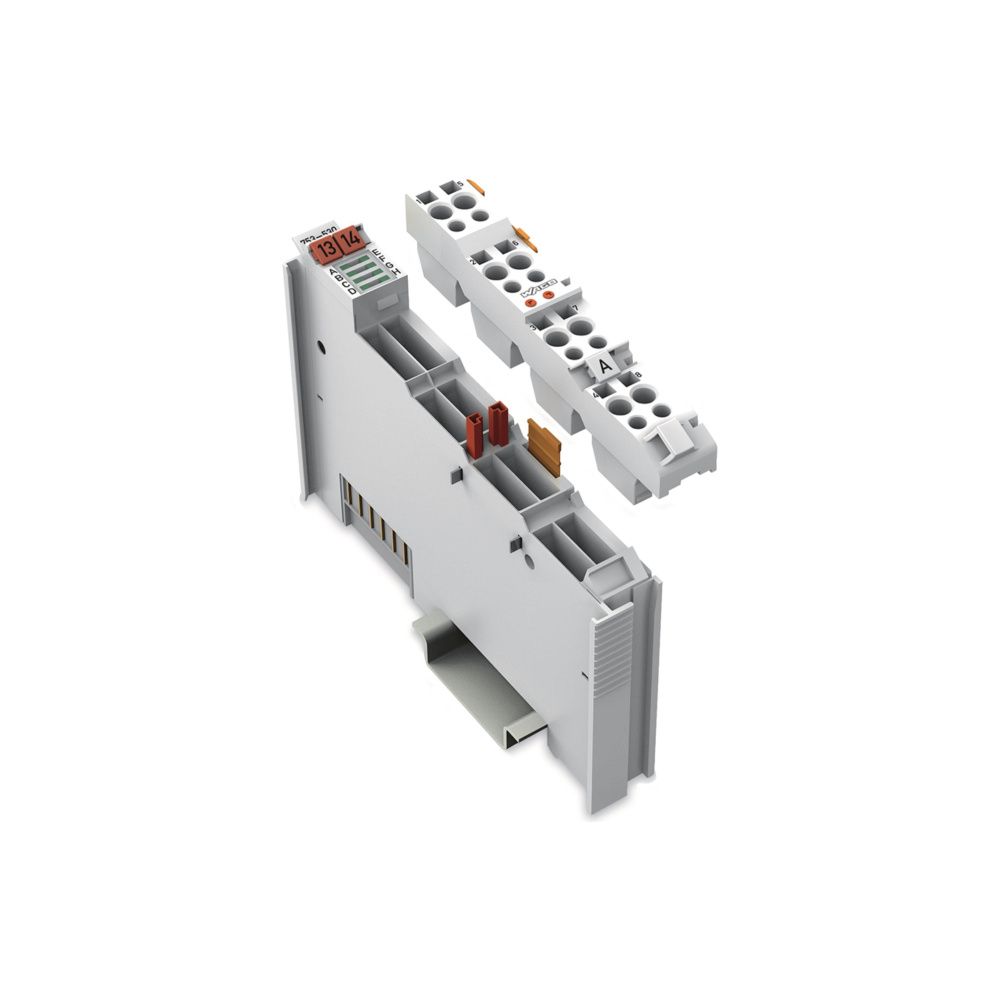

Die Komponente ist für die Montage auf einer 35 mm Tragschiene vorgesehen und besteht aus Polycarbonat und Polyamid 6.6. Die Ausgänge sind kurzschlussfest ausgeführt und für ohmsche, induktive sowie Lampenlasten geeignet. Zudem erfüllt das Modul Anforderungen für den Einsatz in explosionsgefährdeten Bereichen gemäß ATEX-Kategorie 3 G und 3 D. Die steckbare Verdrahtungsebene erleichtert die Wartung und den Austausch der Einheit.

Das Modul bietet eine hohe Kanaldichte auf geringem Bauraum und eine zuverlässige Kurzschlussfestigkeit der 8 Ausgänge. Mit einer Schaltfrequenz von bis zu 2 kHz und der galvanischen Trennung zwischen System- und Feldebene stellt es eine Lösung für die industrielle Steuerungstechnik dar. Die Tragschienenmontage und die robuste Ausführung unterstützen eine sichere Integration in Automatisierungsumgebungen.

Technische Daten

• Anzahl digitale Ausgänge: 8
• Ausgangsstrom je Kanal: 0,5 A
• Versorgungsspannung: 24 V DC
• Schaltfrequenz max.: 2 kHz
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69 mm
• Schutzart: IP20
• Gewicht: 41,6 g
• Anschlusstechnik: Federzuganschluss
