Beschreibung

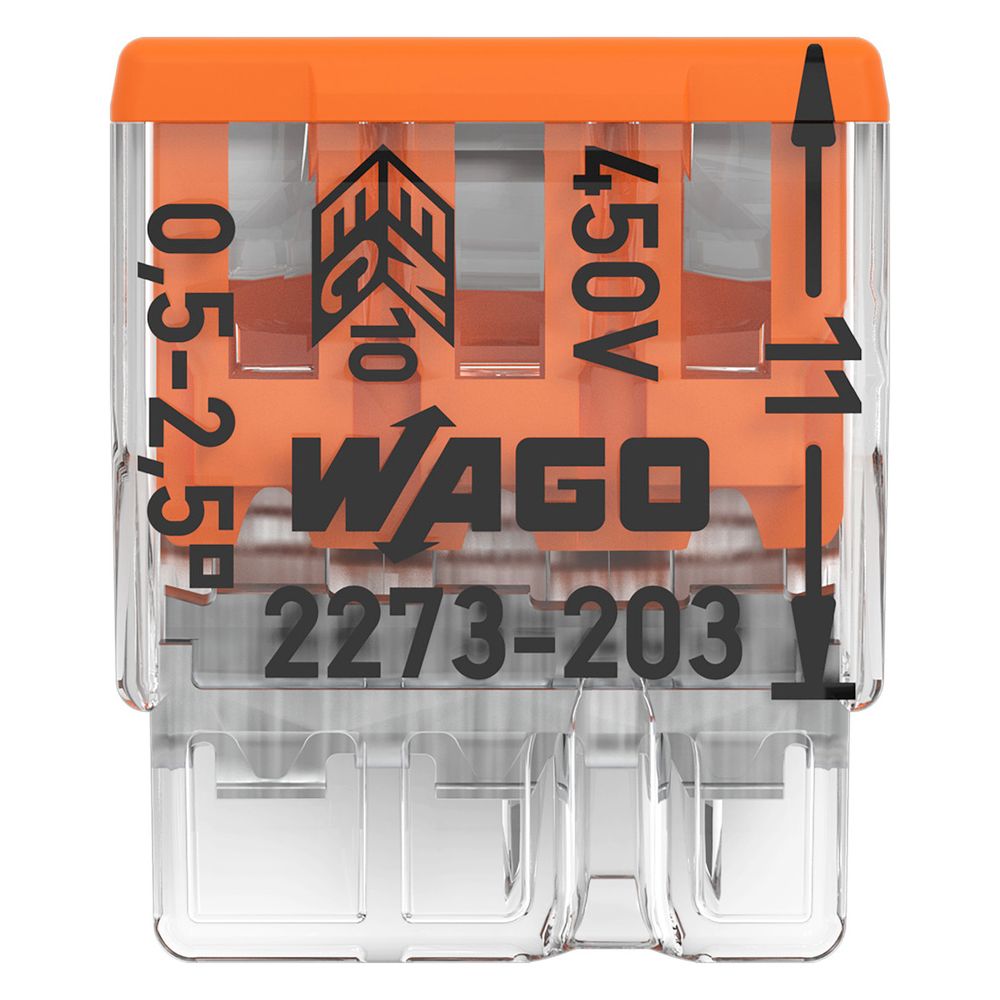

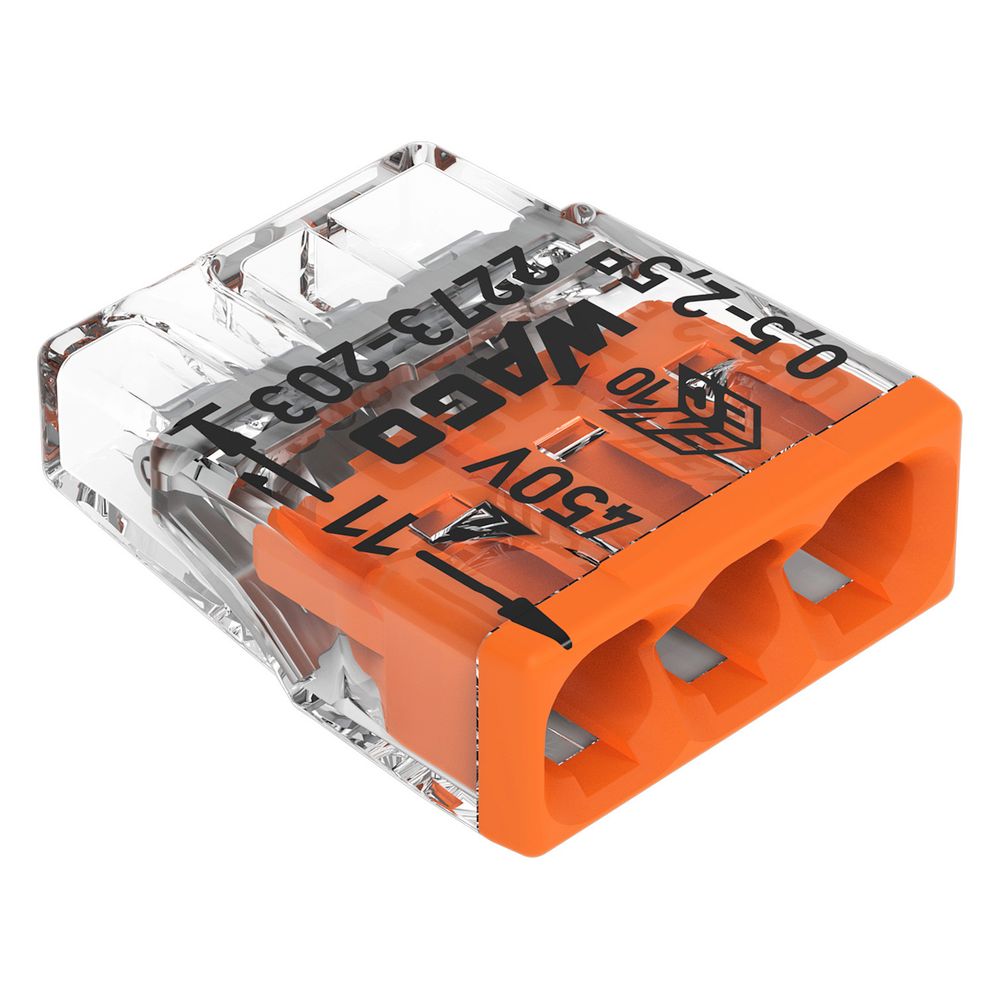

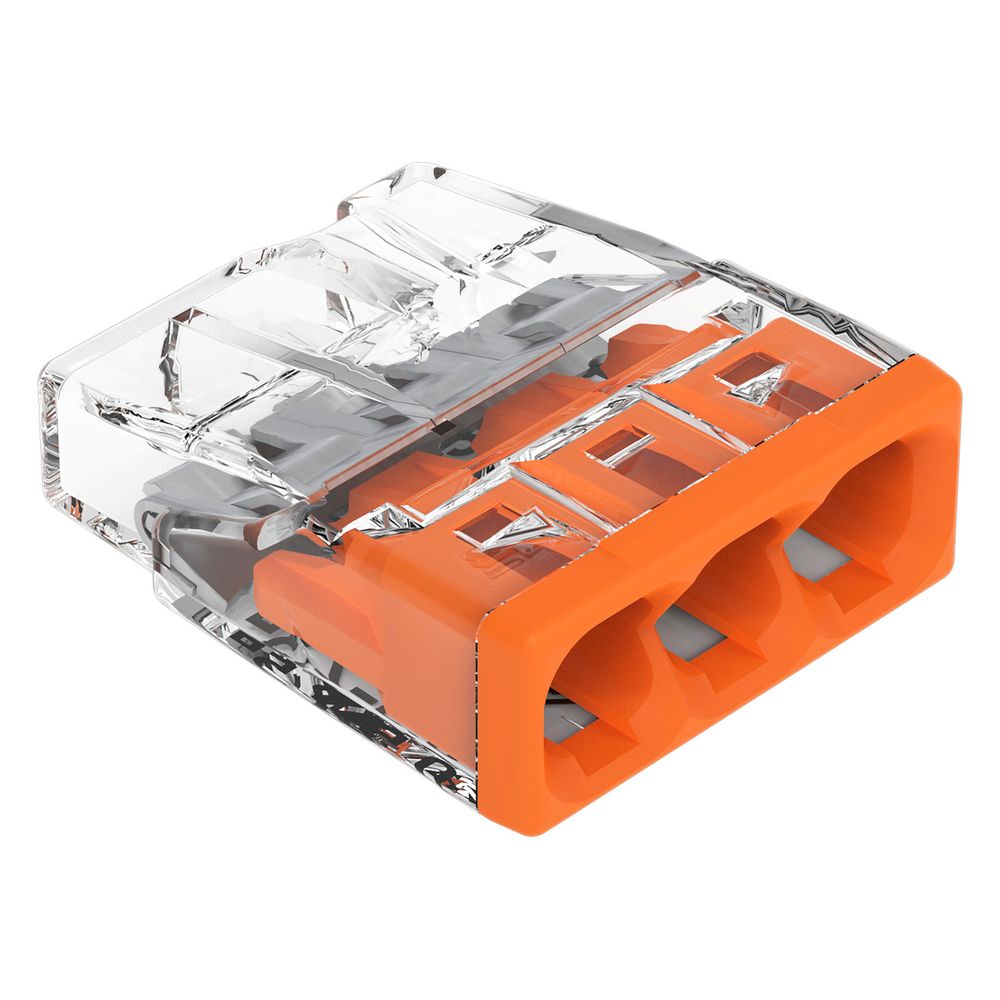

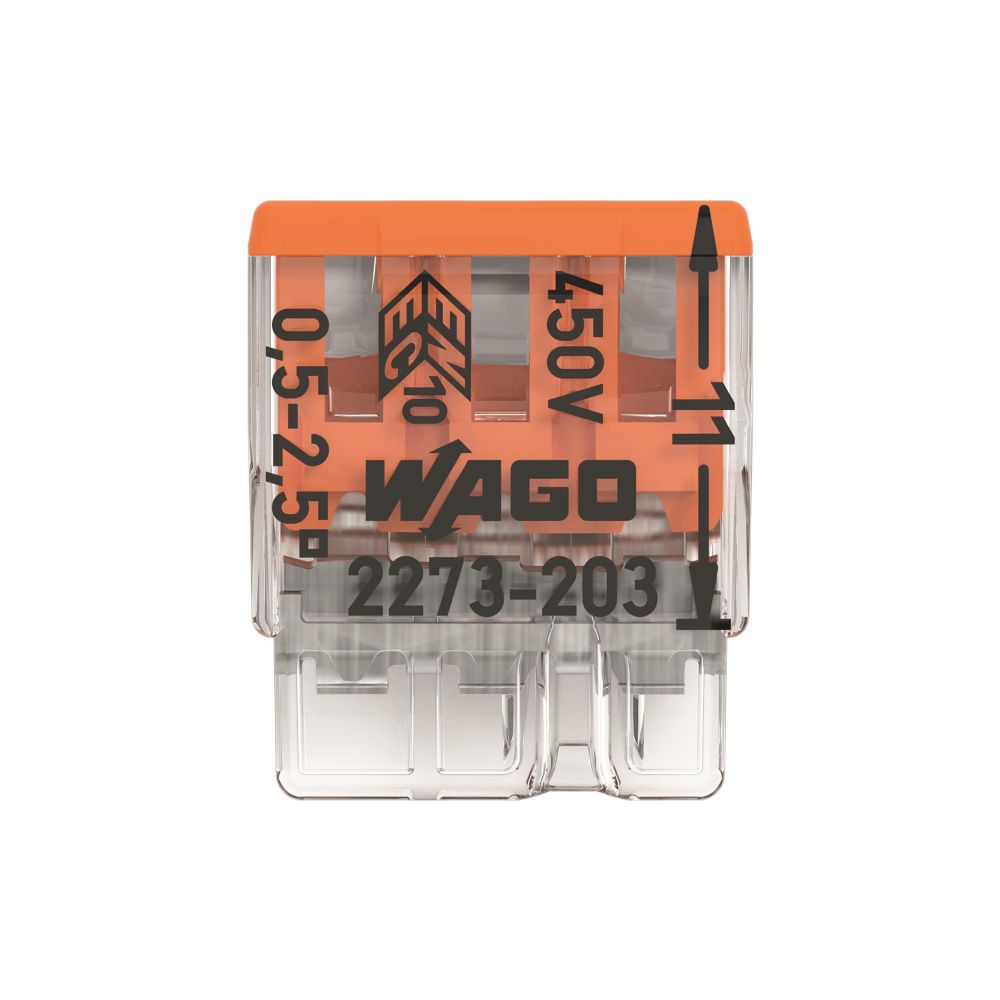

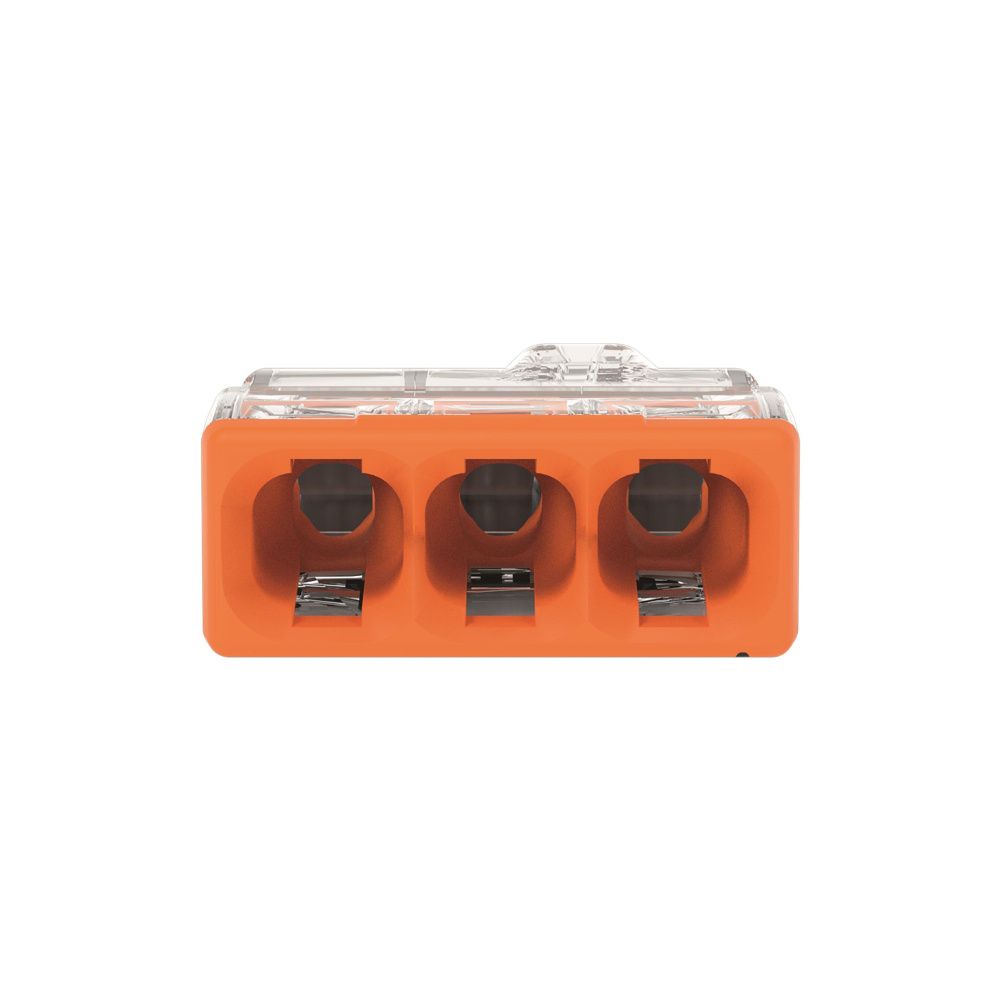

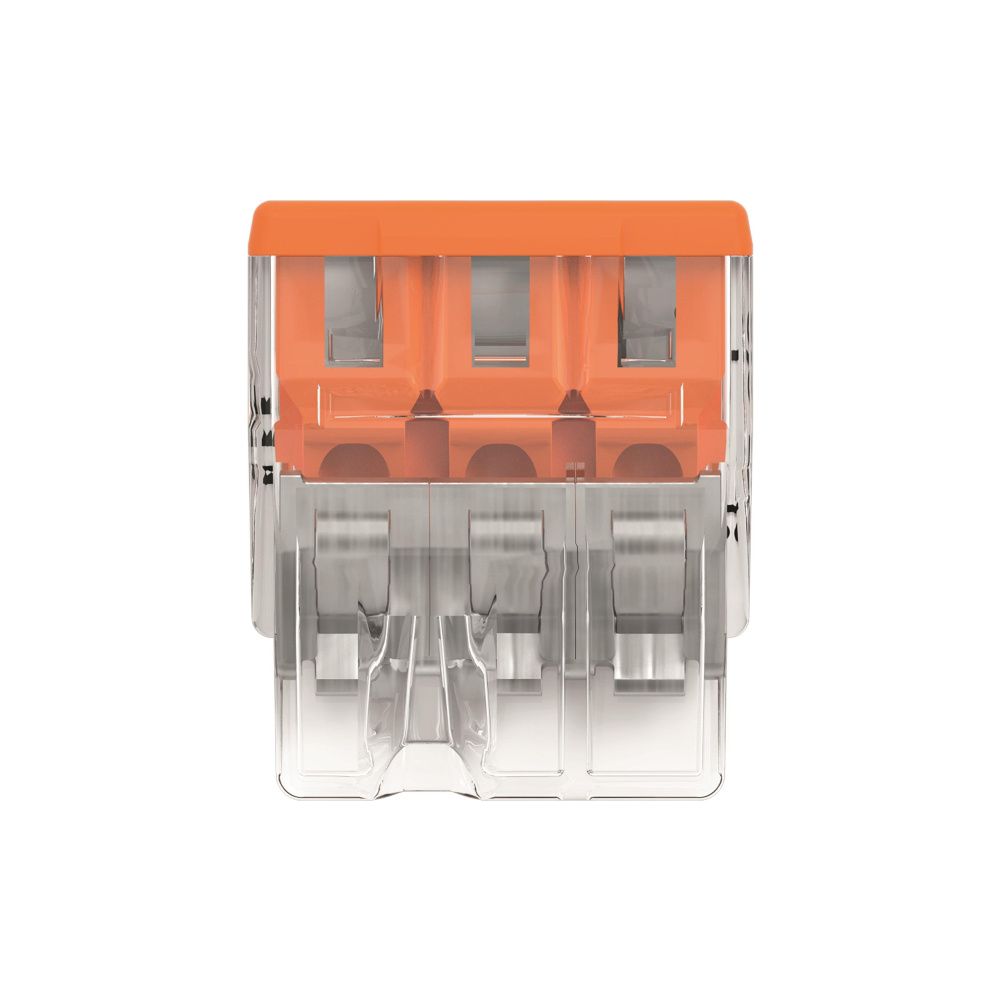

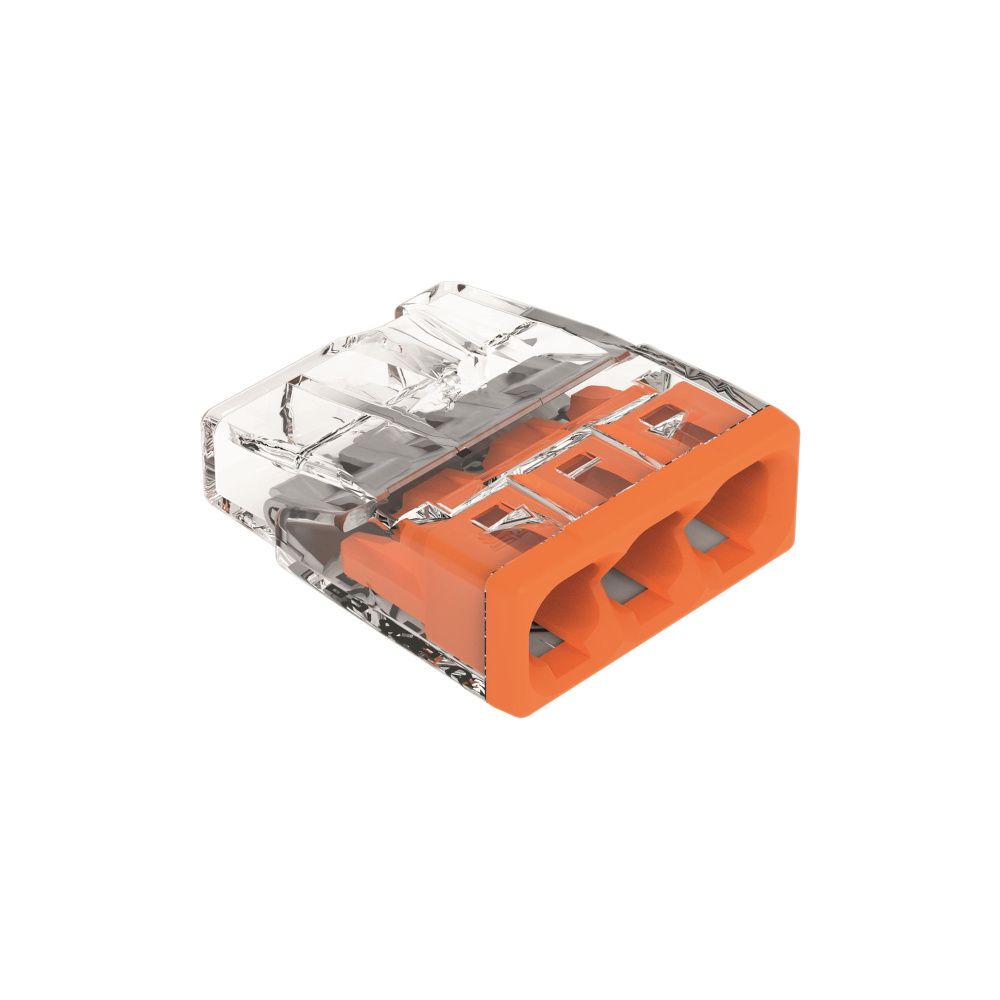

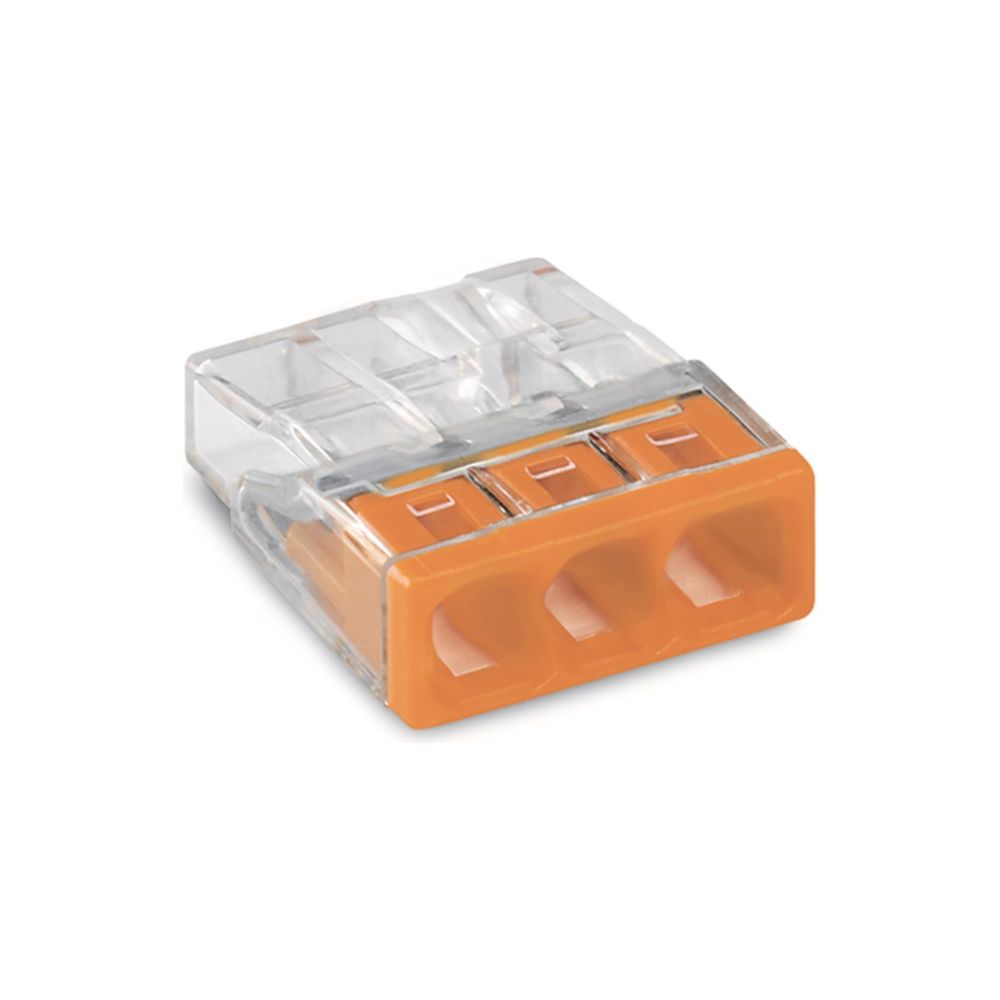

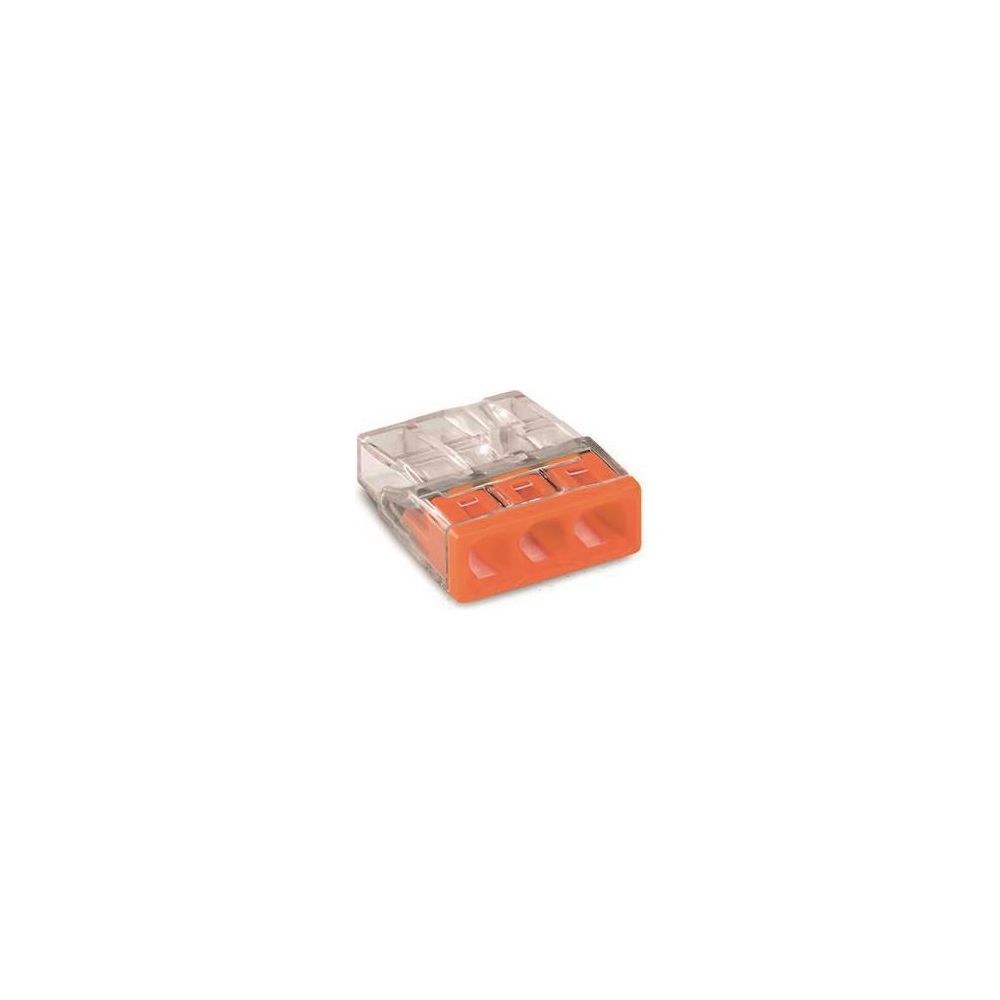

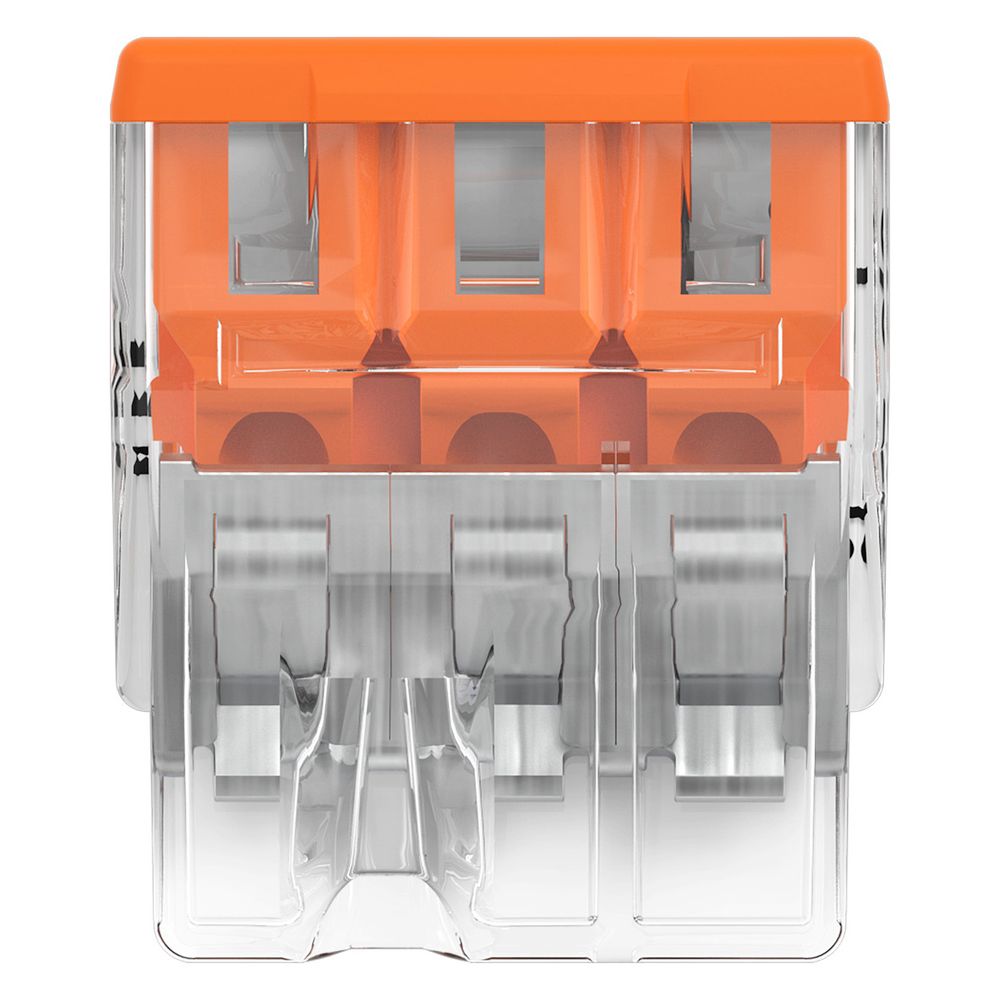

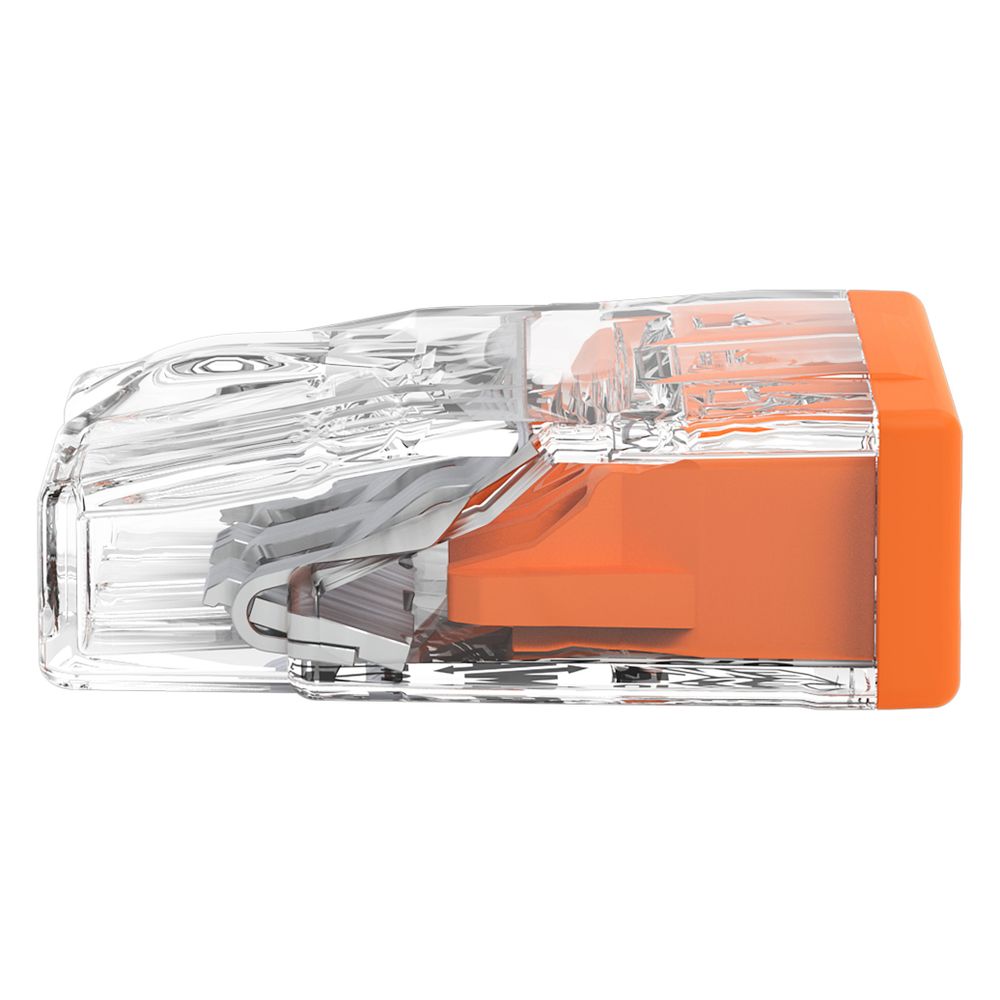

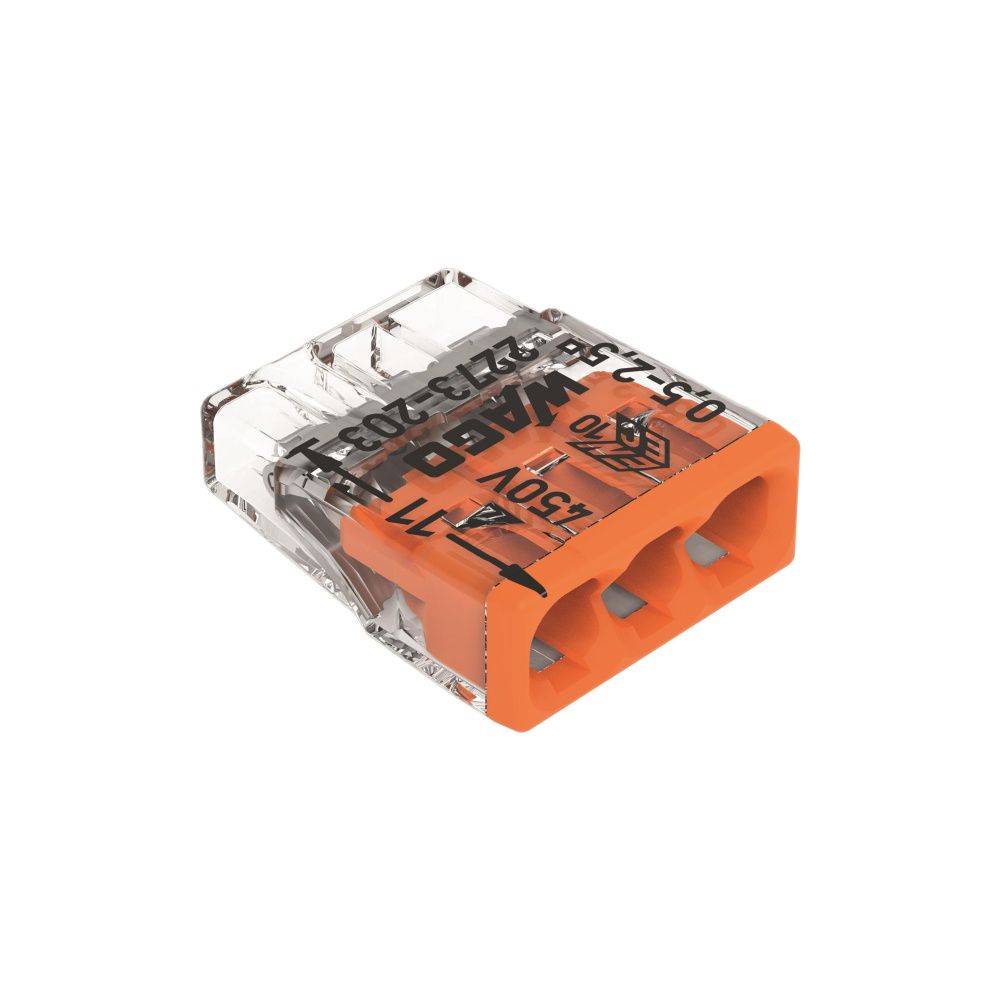

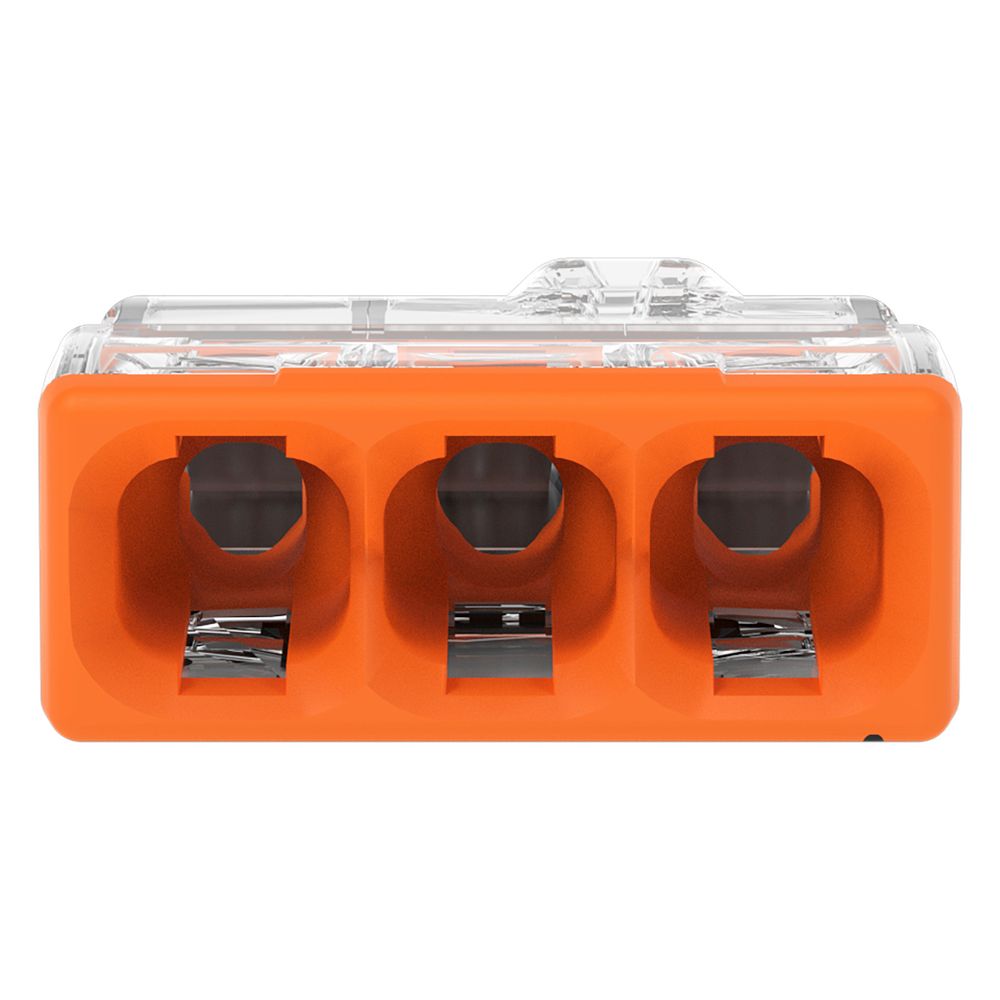

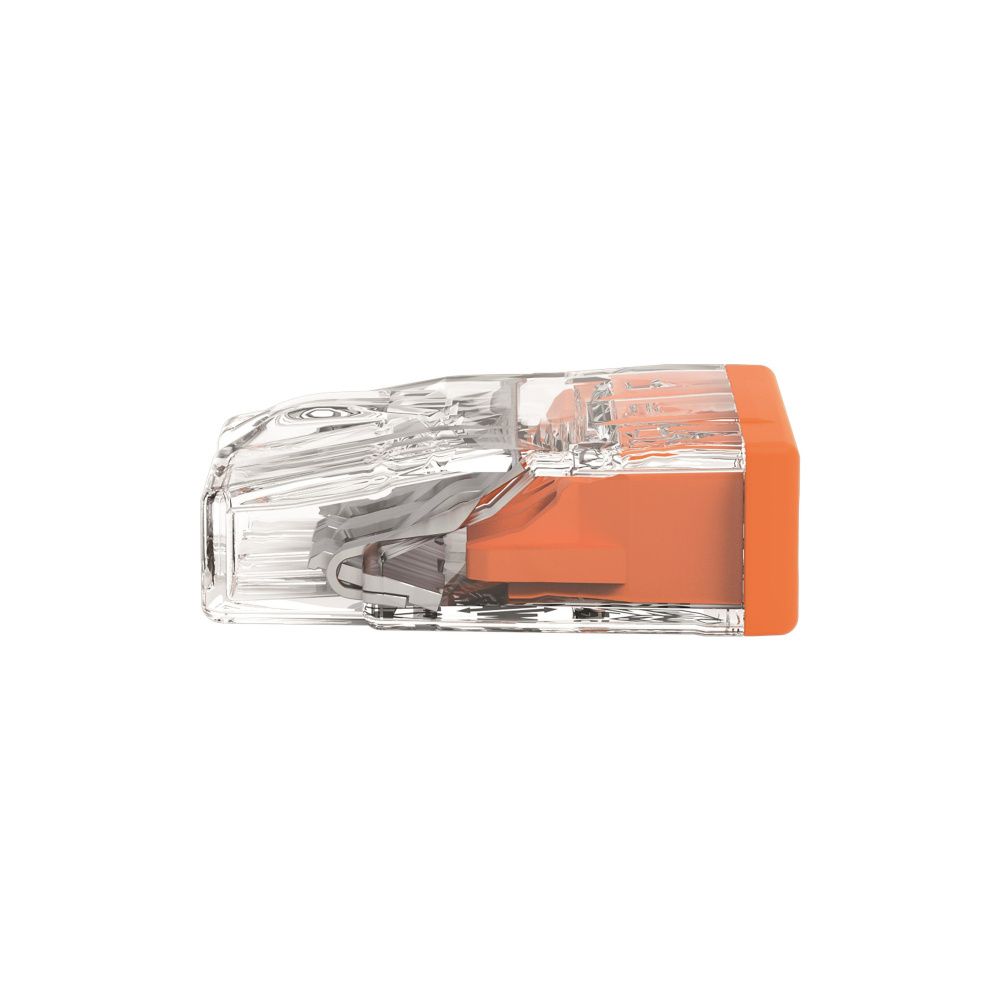

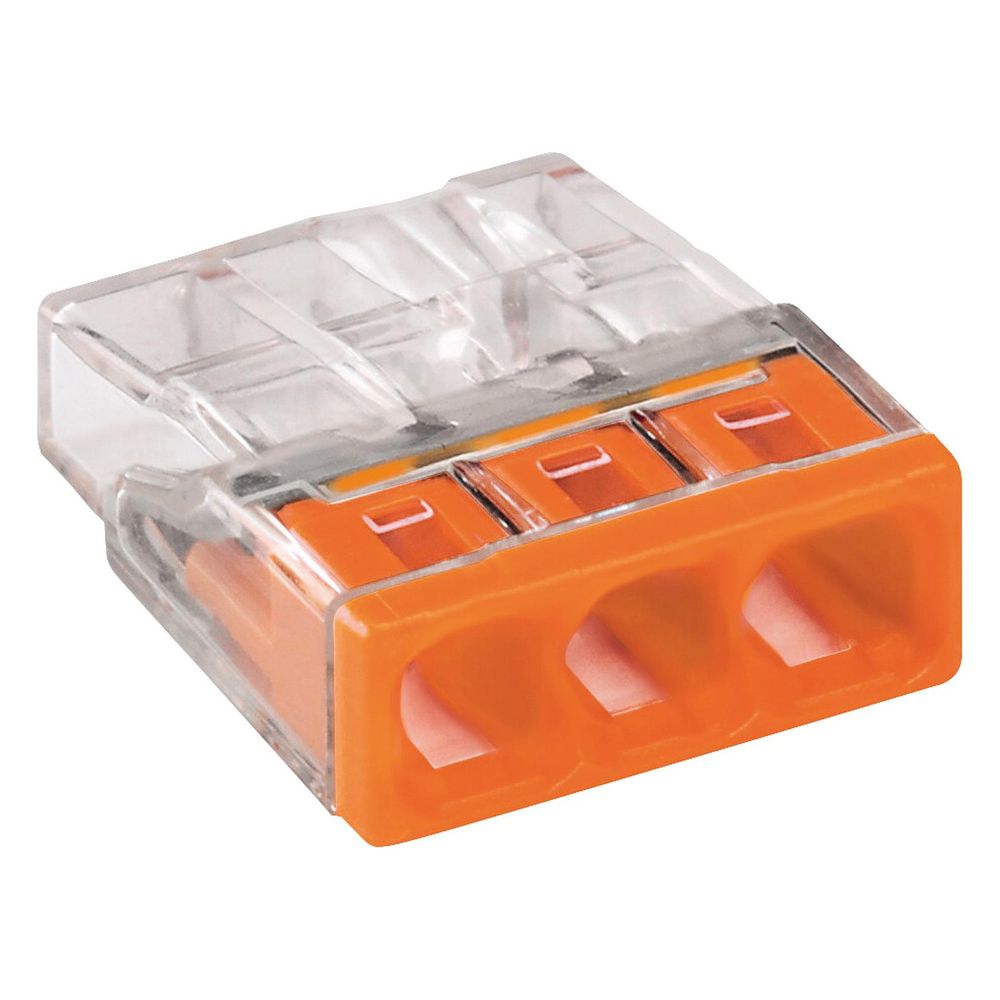

Wago COMPACT-Verbindungsdosenklemme 2273-203, 3-Leiter 0,5-2,5mm2, Polycarbonat, Transparent/Orange
Die WAGO COMPACT-Verbindungsdosenklemme der Serie 2273 ermöglicht einen schnellen und zuverlässigen Leiteranschluss in Auf- und Unterputzdosen. Dank der PUSH WIRE Technologie lassen sich eindrähtige Leiter einfach stecken, was den Platzbedarf in der Installationsdose um bis zu 51 Prozent reduziert. Das transparente Gehäuse erlaubt eine visuelle Kontrolle der korrekten Kontaktierung.
Anschlusstechnik und Anwendung
Die Klemme ist für den Anschluss von massiven Leitern mit einem Querschnitt von 0,5 bis 2,5 mm² ausgelegt. Die Kontaktierung erfolgt über eine Federstahl-Konstruktion, die eine dauerhafte Verbindung sicherstellt. Eine integrierte Prüföffnung ermöglicht die einfache Überprüfung der elektrischen Werte mit gängigen Prüfspitzen. Die robuste Ausführung aus Polycarbonat und die Verwendung von verzinntem Elektrolytkupfer sorgen für eine hohe Langlebigkeit.
Technische Daten
- Anzahl der Klemmstellen: 3
- Leiterquerschnitt starr: 0,5 - 2,5 mm²
- Nennspannung: 450 V
- Nennstrom: 24 A
- Dauergebrauchstemperatur: max. 105 °C

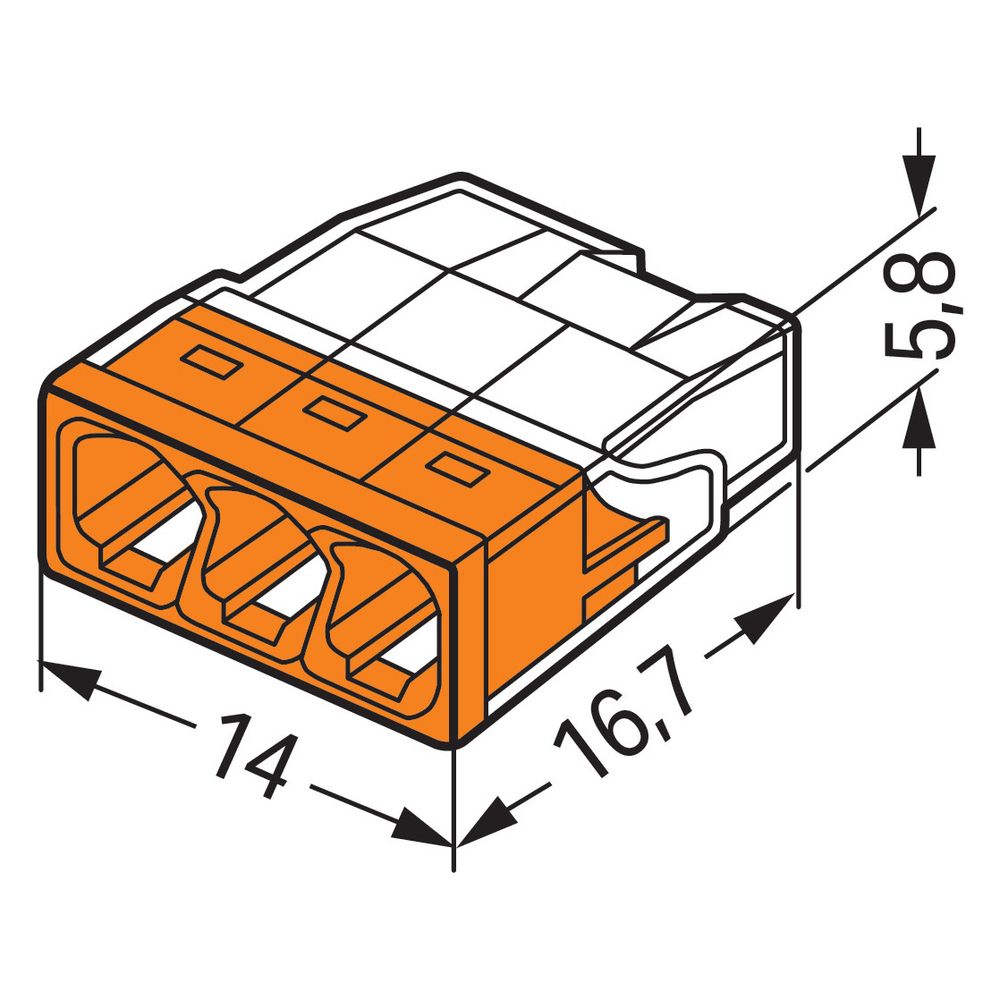

- Abmessungen (B x H x T): 14 x 5,8 x 16,7 mm
- Gehäusematerial: Polycarbonat
- Kontaktmaterial: Elektrolytkupfer (verzinnt)
Die Verbindungsklemme bietet eine effiziente Lösung für die Gebäudeinstallation. Mit einer Bemessungsspannung von 450 V, einem Bemessungsstrom von 24 A und einer Dauergebrauchstemperatur von bis zu 105 °C ist das Bauteil für anspruchsvolle Umgebungsbedingungen geeignet. Die kompakte Bauweise erleichtert die Unterbringung in engen Installationsräumen erheblich.
Technische Daten
| Hersteller | Wago |
| Anschlussquerschnitt | 0,5 - 2,5 |
| Anzahl der Klemmstellen | 3 |
| Anzahl der Klemmstellen (Installationsseite) | 3 |
| Art der Ver-/Entriegelung | ohne |
| Artikelnummer | WAGO-2273-203 |
| Ausführung | 3-Leiter |
| AWG-Bereich | 14 |
| Brandlast | 0,019 |
| Brennbarkeitsklasse gemäß UL 94 | V2 |
| Deckelfarbe | orange |
| EAN-13 | 4050821027850 |
| Farbe | orange |
| Geeignet für flexible Leiter | Nein |
| Geeignet für massive Leiter | Ja |
| Geeignet für Massivleiter | Ja |
| Geeignet für mehrdrahtige Leiter | Nein |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 1 |
| Gewicht | 0,127 kg |
| Isolierstoffgruppe | IIIa |
| Isolierwerkstoff Hauptgehäuse | Polycarbonat (PC) |
| Klemmfederwerkstoff | Chrom-Nickel-Federstahl (CrNi) |
| Klemmstellen | 3 |
| Kontaktoberfläche | Zinn |
| Kontaktwerkstoff | Elektrolytkupfer (ECu) |
| Leiterquerschnitt starr (ein-/mehrdrähtig) | 0,5 - 2,5 |
| Max AWG-Größe | 20 |
| Min AWG-Größe | 16 |
| Mit Betätigungshebeln | Nein |
| Nennquerschnitt | 0,5;2,5 |
| Nennquerschnitt (Installationsseite) | 0,5 - 2,5 |
| Nennspannung | 450 |
| Nennstrom | 24 |
| Transparent | Ja |
| WEEE-Nr. | 40917098 |
