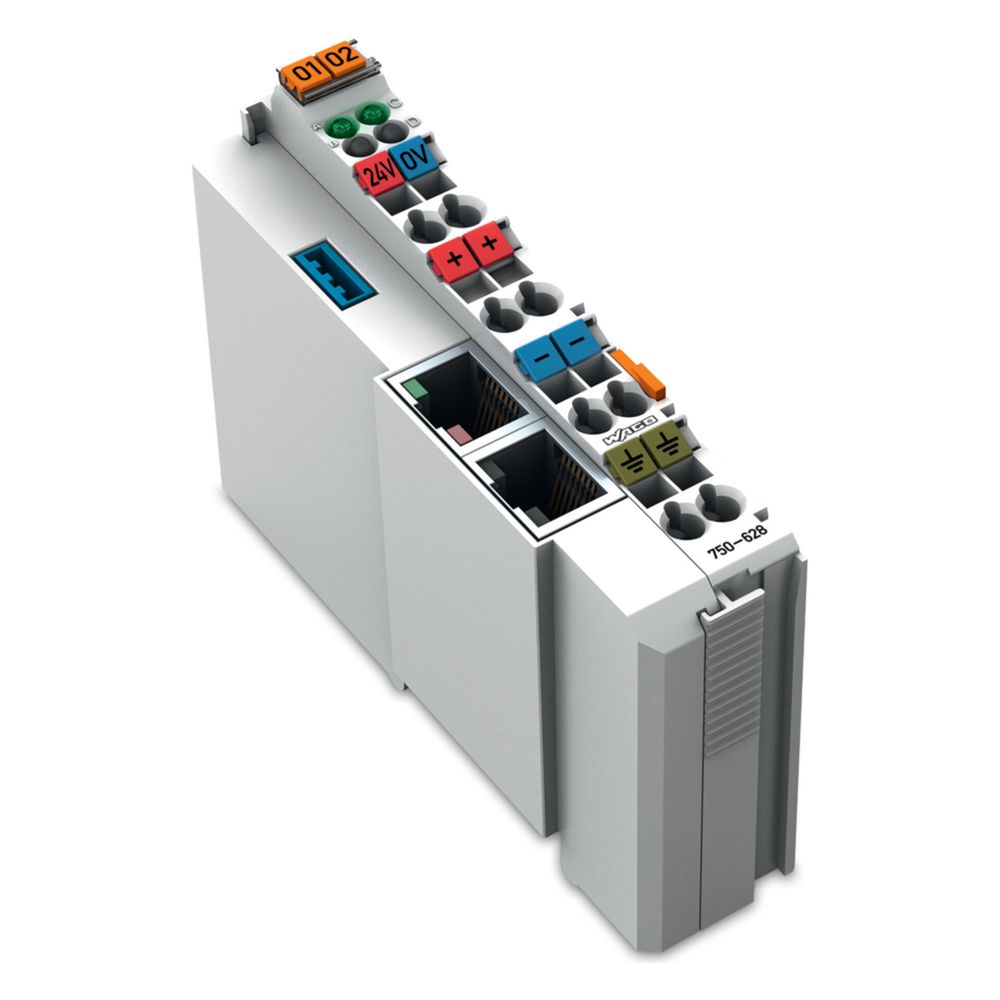

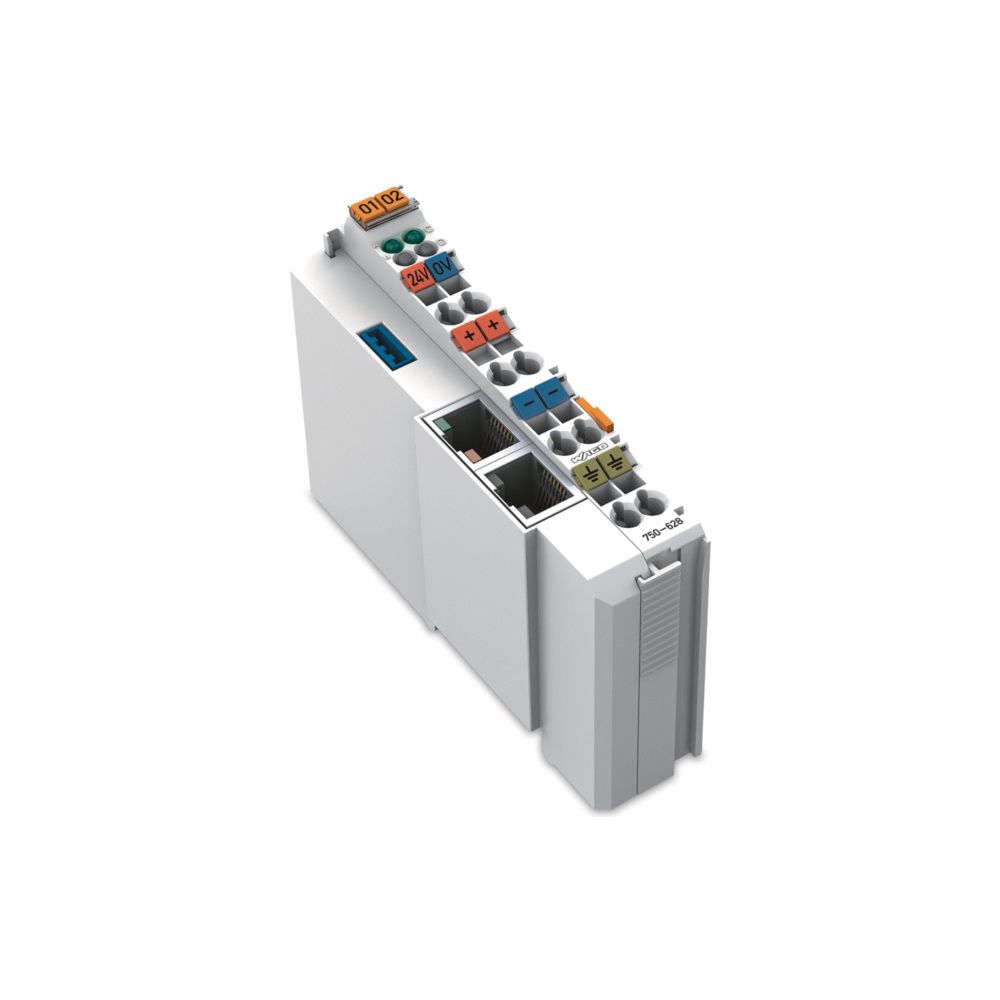

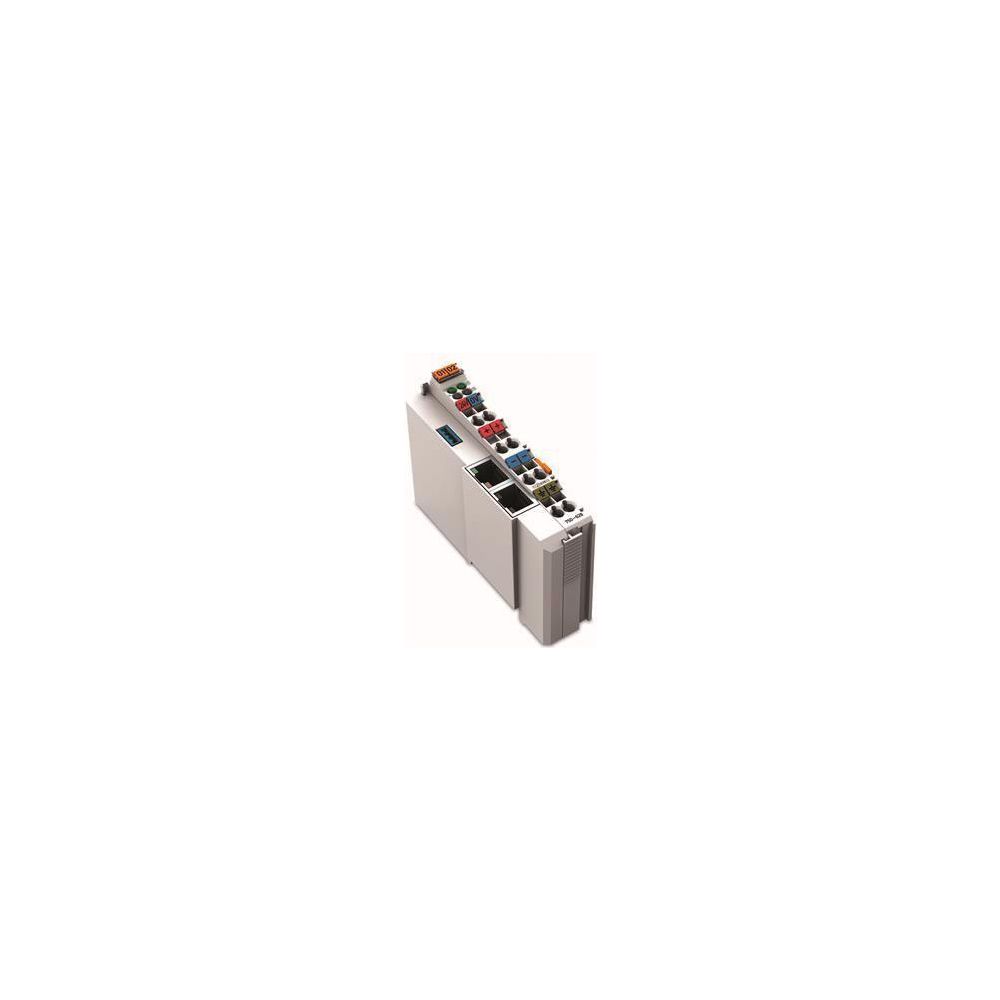

Wago Kopplermodul 750-628, 100x25x69,8mm, Polycarbonat/Polyamid 6.6, lichtgrau

Das Kopplermodul 750-628 dient als spezialisierte Komponente zur Klemmenbusverlängerung innerhalb des WAGO I/O-Systems 750. Es ermöglicht die transparente Erweiterung von Busklemmenblöcken in bis zu 10 Stufen und fungiert als Gegenstück zur Endklemme 750-627. Die Einheit ist für die Tragschienenmontage konzipiert und unterstützt eine getrennte Einspeisung der Versorgungsspannung für die Feldebene sowie die interne Elektronik.

Funktionsweise und Systemintegration

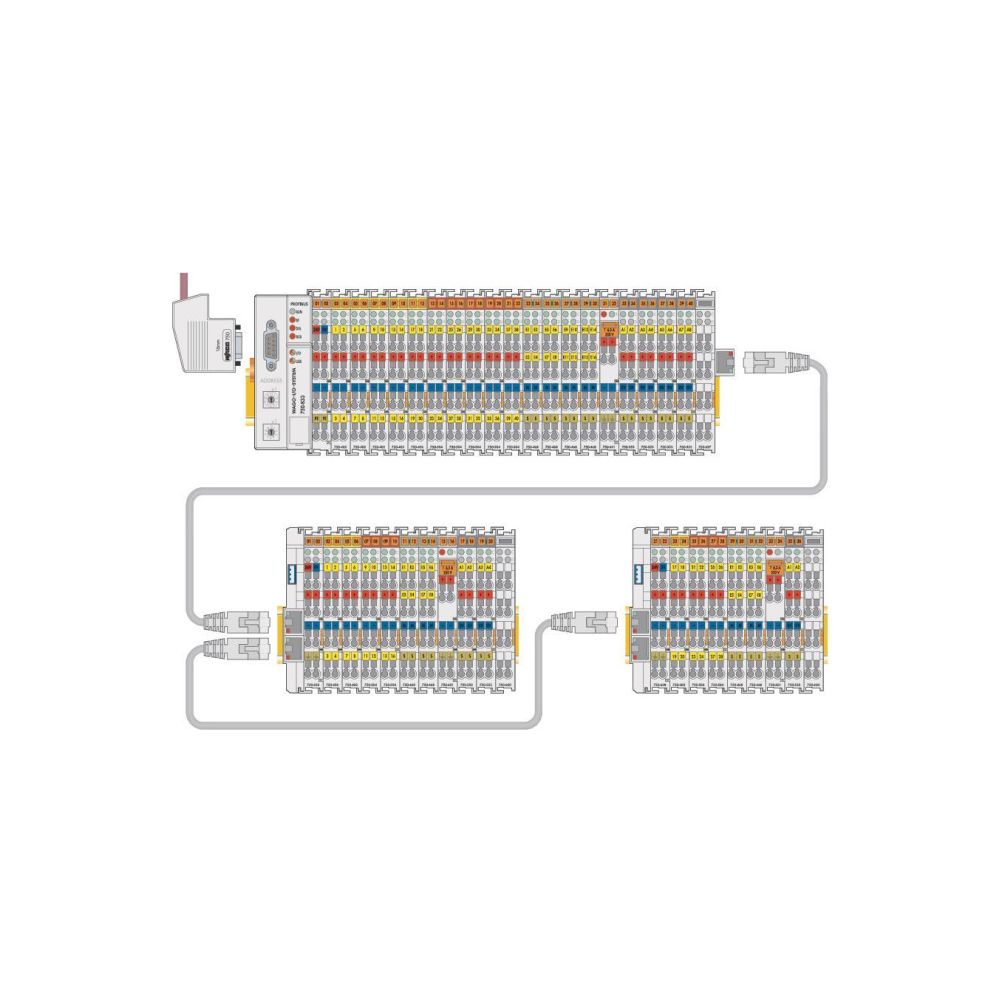

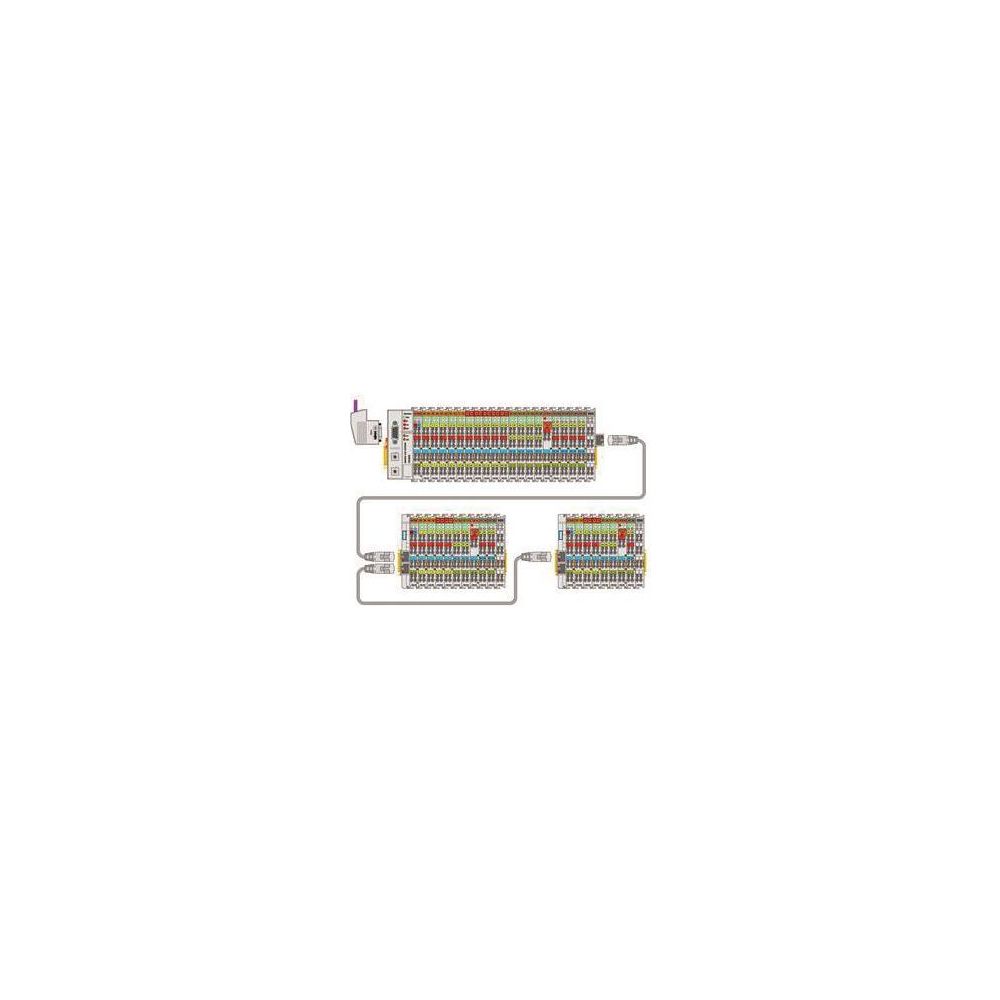

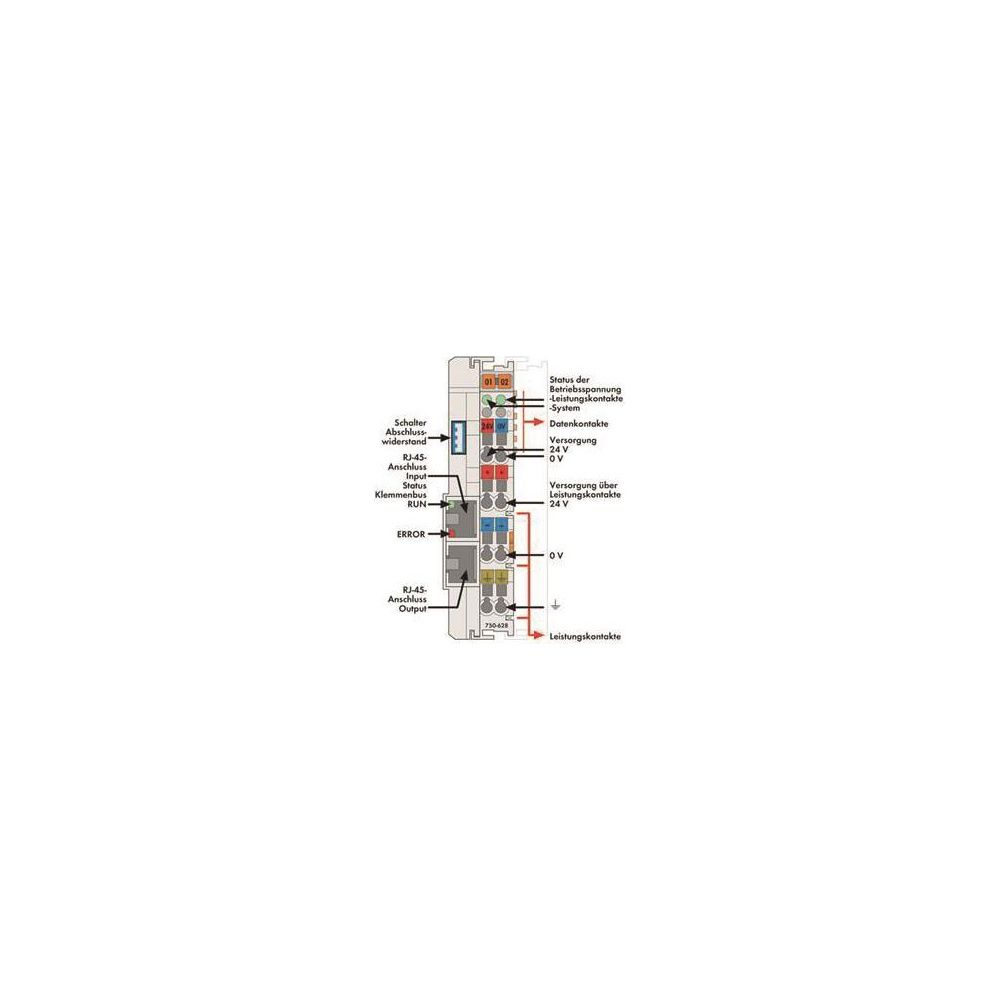

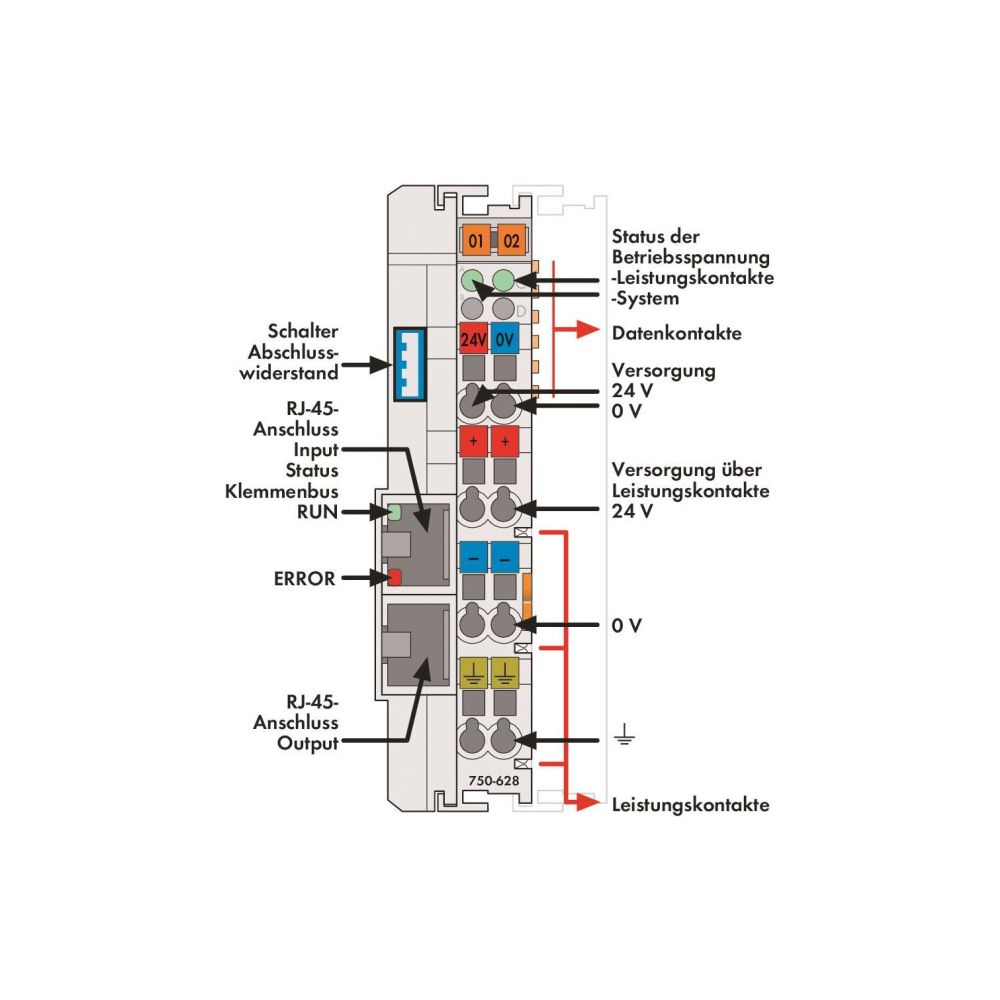

Die Kopplerklemme ersetzt den Feldbuskoppler oder Controller an einem Busklemmenblock und stellt über RJ-45-Schnittstellen die logische Verbindung her. Das System bleibt für den übergeordneten Feldbus transparent, wodurch sämtliche Funktionen des Busklemmensystems erhalten bleiben. Die galvanische Trennung zwischen System- und Feldebene sorgt für eine elektrische Trennung. Zur Überwachung des Betriebszustands sind Diagnose-LEDs integriert, die den Status der Versorgungsspannung sowie die Kommunikationsqualität anzeigen.

Montage und Anwendung

Das Modul ist für die Montage auf einer 35 mm Tragschiene vorgesehen und besteht aus Polycarbonat und Polyamid 6.6. Der Anschluss erfolgt über Federzugtechnik. Das Modul kann flexibel als Brücke zwischen zwei Busklemmenblöcken oder als Abschlussmodul eingesetzt werden, wobei die Konfiguration des Abschlusswiderstands zu beachten ist. Für die Inbetriebnahme ist eine Anmeldung der Komponente an der Steuerung mittels der entsprechenden Konfigurationssoftware erforderlich.

Technische Daten

• Breite: 25 mm
• Höhe: 100 mm
• Tiefe: 69,8 mm
• Versorgungsspannung: 24 V DC
• Stromtragfähigkeit Leistungskontakte: 10 A
• Schutzart: IP20
• Anschlusstechnik: Federzuganschluss
• Gehäusewerkstoff: Polycarbonat, Polyamid 6.6
• Gewicht: 74,8 g

Das Kopplermodul bietet eine effiziente Lösung zur dezentralen Automatisierung und ermöglicht eine flexible Systemerweiterung bei minimalem Hardwareaufwand. Durch die galvanische Trennung der 24 V DC Versorgungsspannung und die einfache Integration in bestehende Busklemmenblöcke unterstützt das Modul eine zuverlässige Kommunikation in Automatisierungsumgebungen.
