Wago Digitaleingangsmodul 750-1405, 16 Kanäle, 24V DC, 3ms, Polycarbonat/Polyamid 6.6, lichtgrau, 750-1405

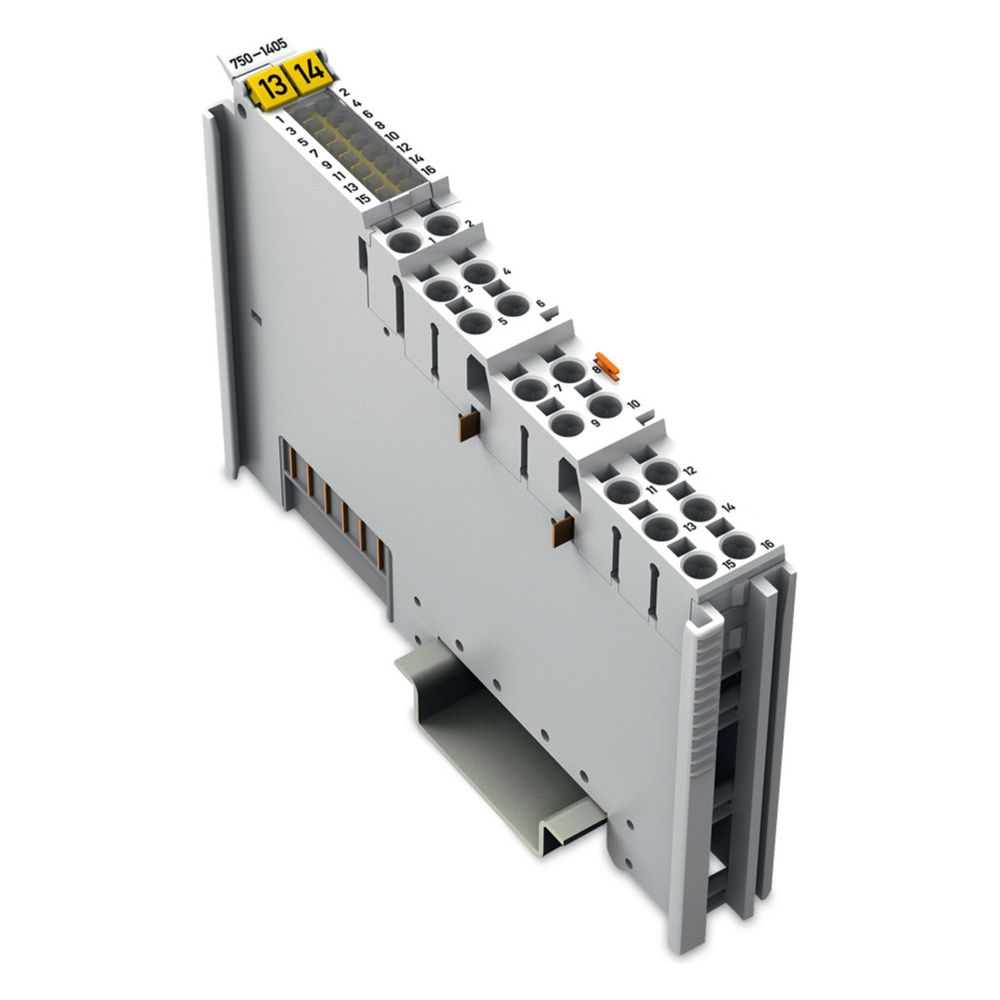

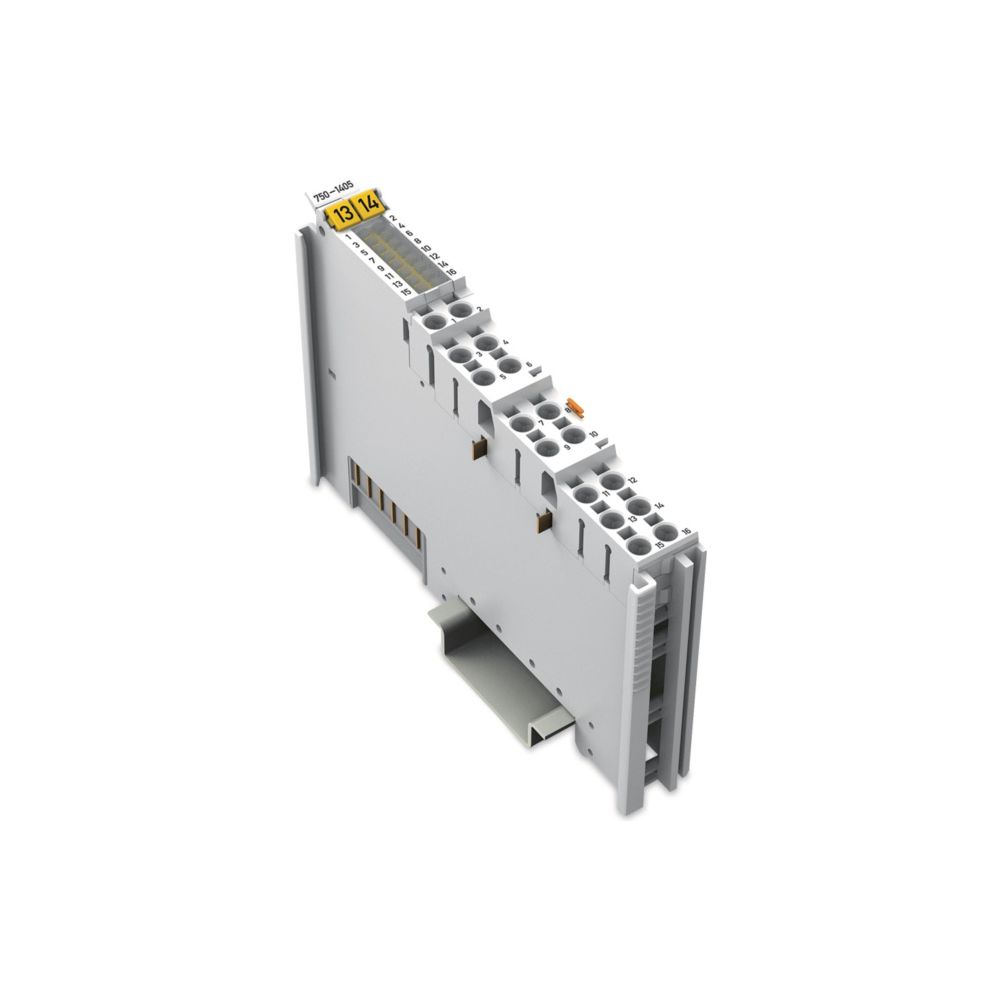

Das Digitaleingangsmodul 750-1405 von Wago ermöglicht die effiziente Erfassung von 16 binären Steuersignalen in einem kompakten Gehäuse mit 12 mm Baubreite. Es ist für den Einsatz im Wago I/O-System konzipiert und verarbeitet DC 24 V Signale von Sensoren, Schaltern oder Näherungsschaltern. Dank der Push-in Anschlusstechnik lassen sich eindrähtige Leiter direkt und zeitsparend kontaktieren.

Signalverarbeitung und Statusanzeige

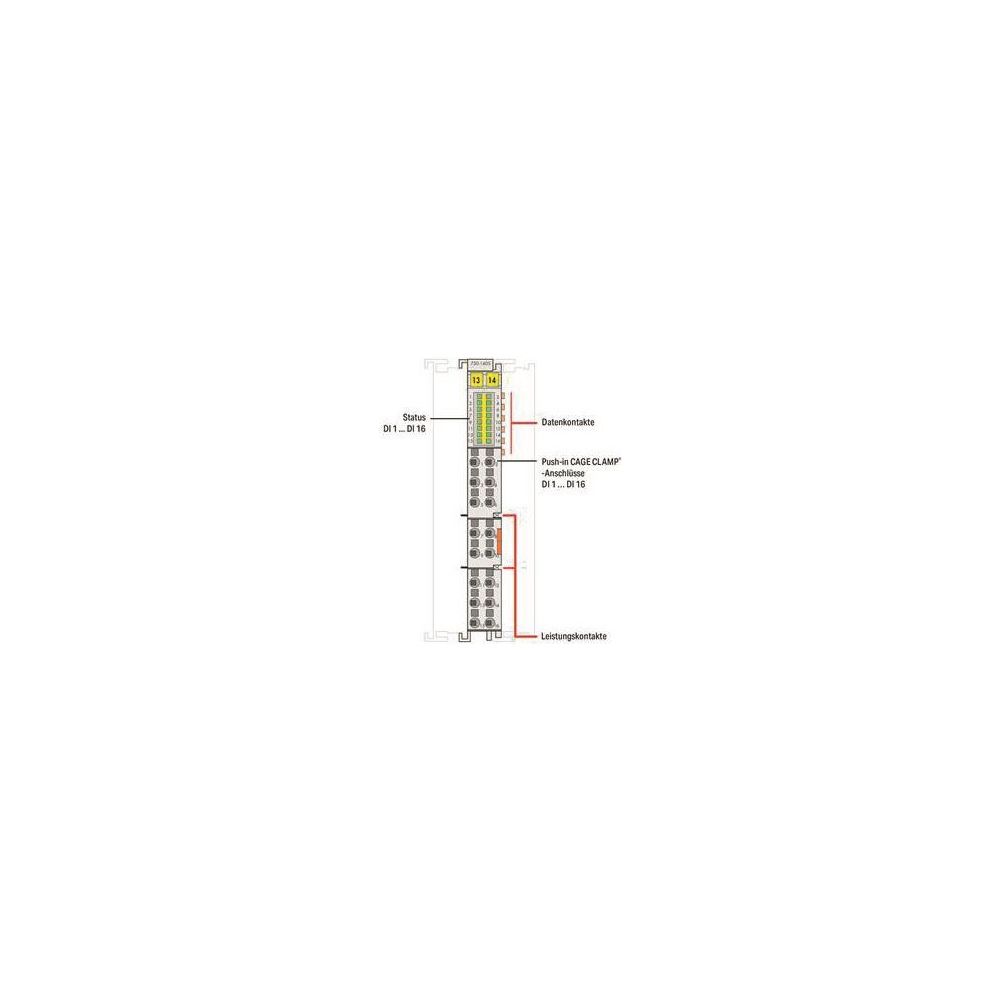

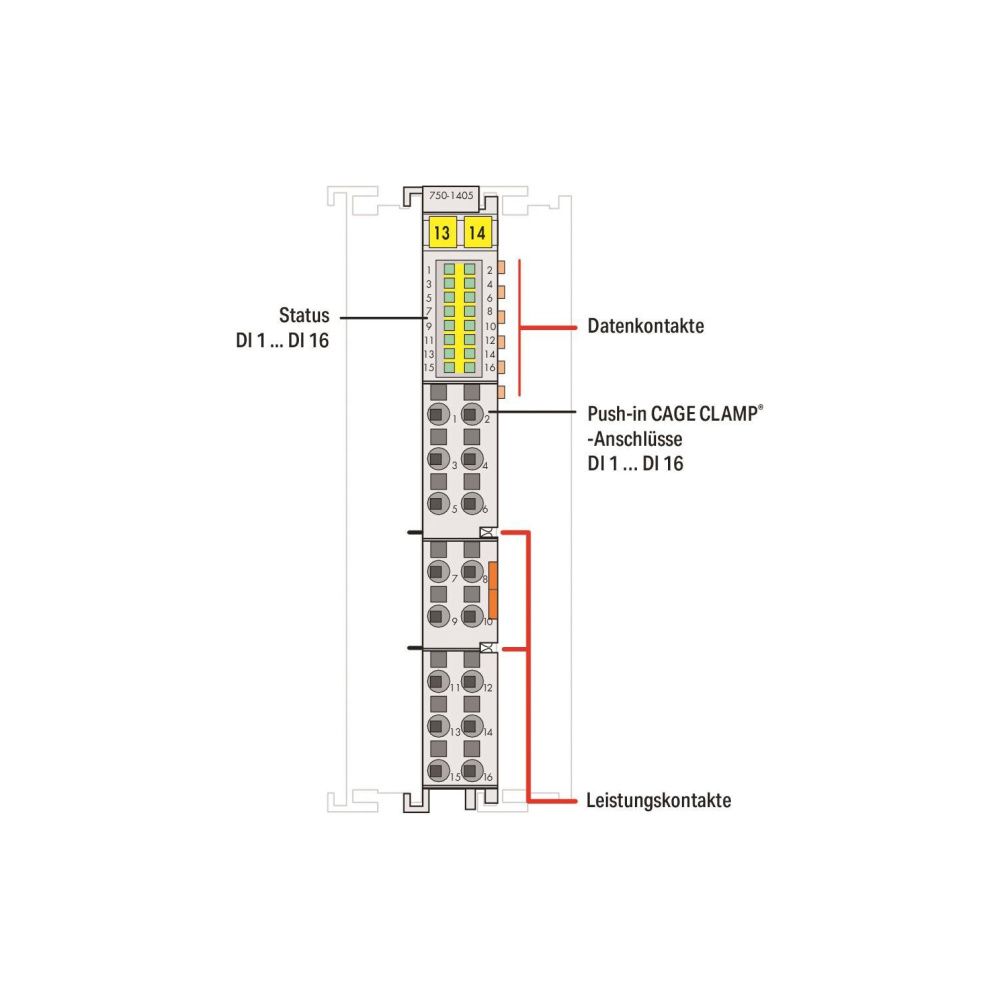

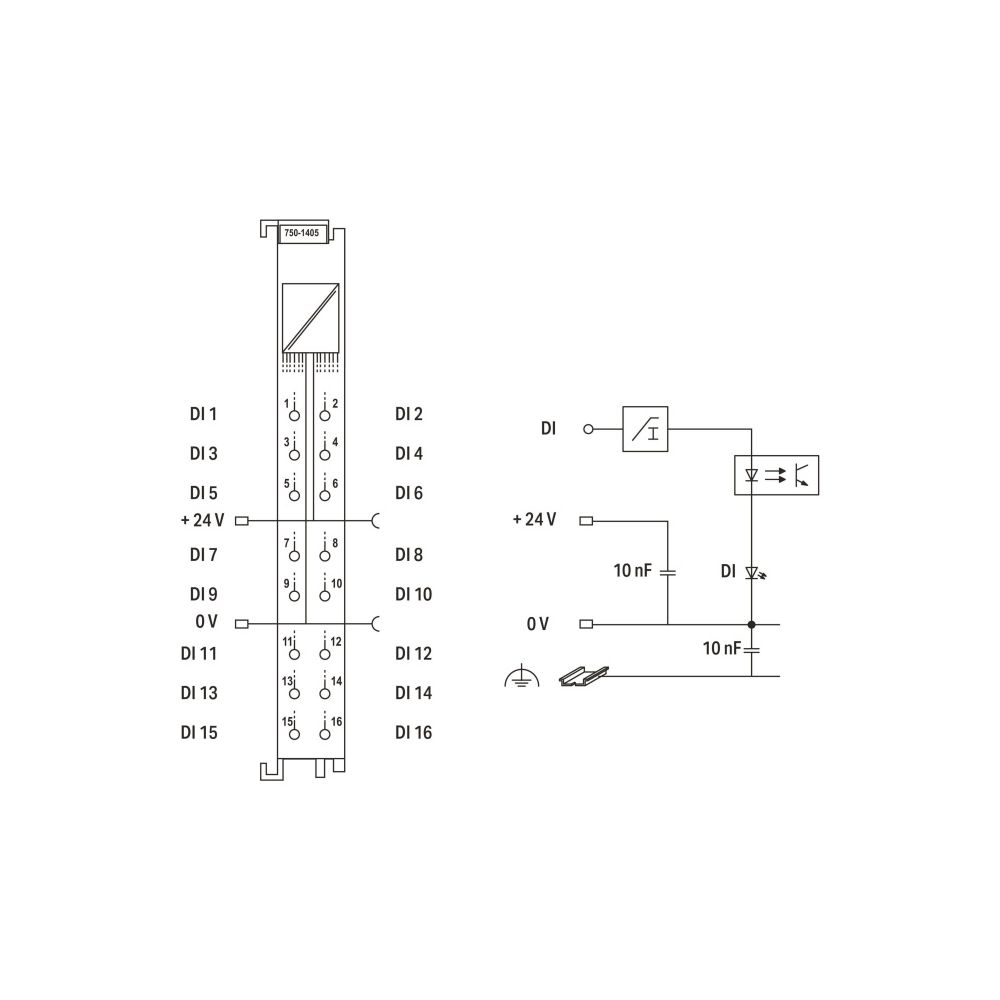

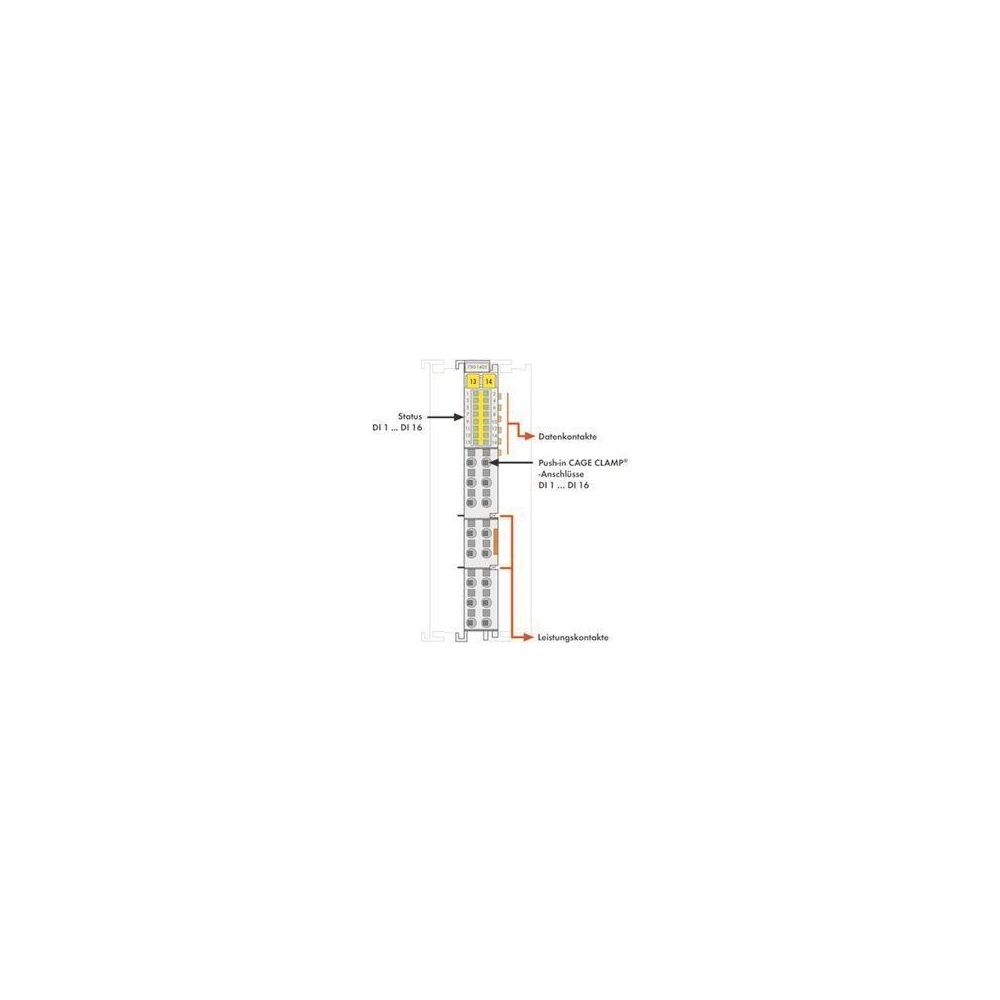

Jeder der 16 Eingangskanäle ist mit einem RC-Filter ausgestattet, der eine Verzögerungszeit von 3 ms aufweist und eine Störunterdrückung sicherstellt. Der aktuelle Signalzustand jedes Kanals wird direkt am Modul über eine grüne LED visualisiert. Die galvanische Trennung zwischen System- und Feldebene sorgt für eine sichere Signalübertragung innerhalb der Automatisierungsumgebung.

Montage und Anschluss

Das Modul ist für die Montage auf einer 35 mm Tragschiene vorgesehen und lässt sich flexibel in das Wago I/O-System integrieren. Die Anbindung an den Feldbus erfolgt über einen separat erhältlichen Buskoppler. Die Anschlussebene ist fest verbaut und unterstützt sowohl eindrähtige als auch feindrähtige Leiter.

Das Modul bietet eine robuste Lösung für dezentrale Automatisierungsaufgaben. Mit einer Systemversorgung von 5 V und einer Feldversorgung von 24 V deckt es gängige Anforderungen ab. Die kompakte Bauweise und die hohe Kanaldichte machen es zu einer platzsparenden Komponente für Schaltschrankanwendungen, die durch die ATEX-Zulassung für den Einsatz in entsprechenden Umgebungen geeignet ist.

Technische Daten

• Anzahl digitale Eingänge: 16
• Eingangsspannung: DC 24 V
• Verzögerungszeit: 3 ms
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69 mm
• Schutzart: IP20
• Anschlusstechnik: Push-in CAGE CLAMP
• Gehäusewerkstoff: Polycarbonat, Polyamid 6.6
• Gewicht: 47 g
