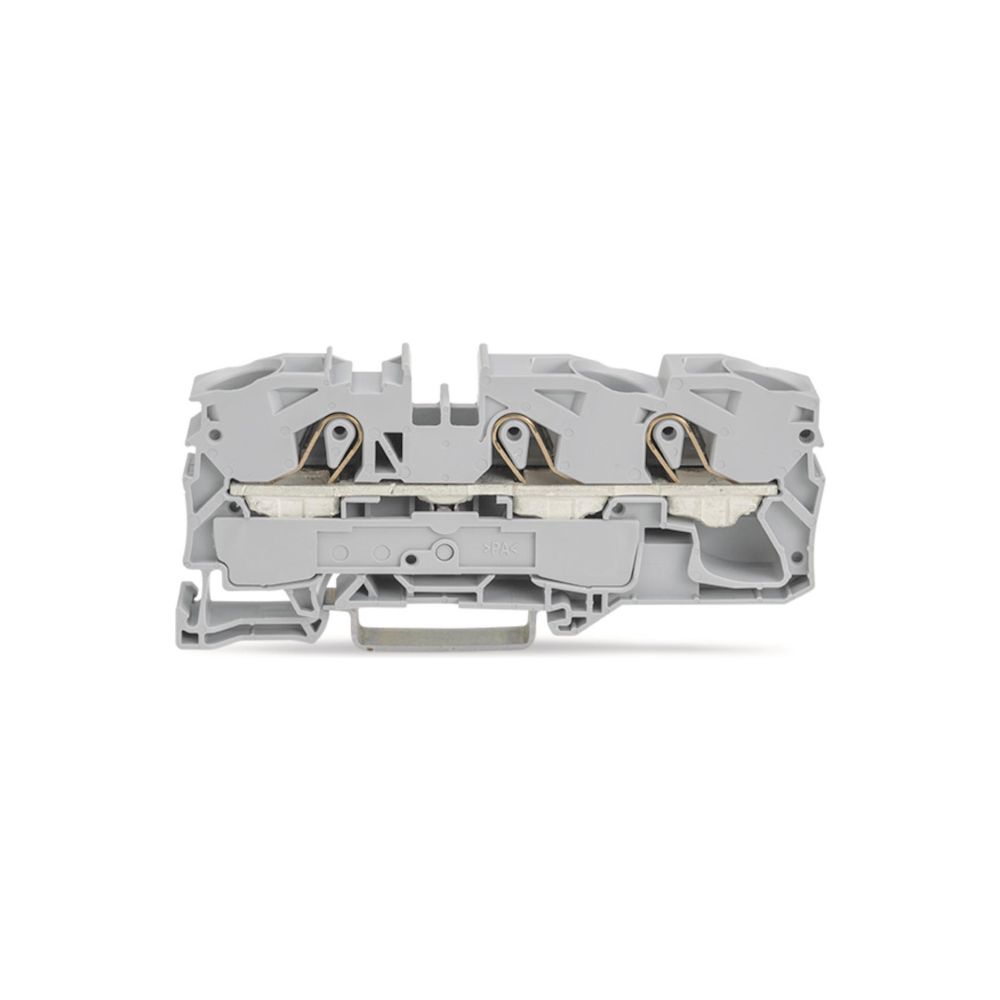

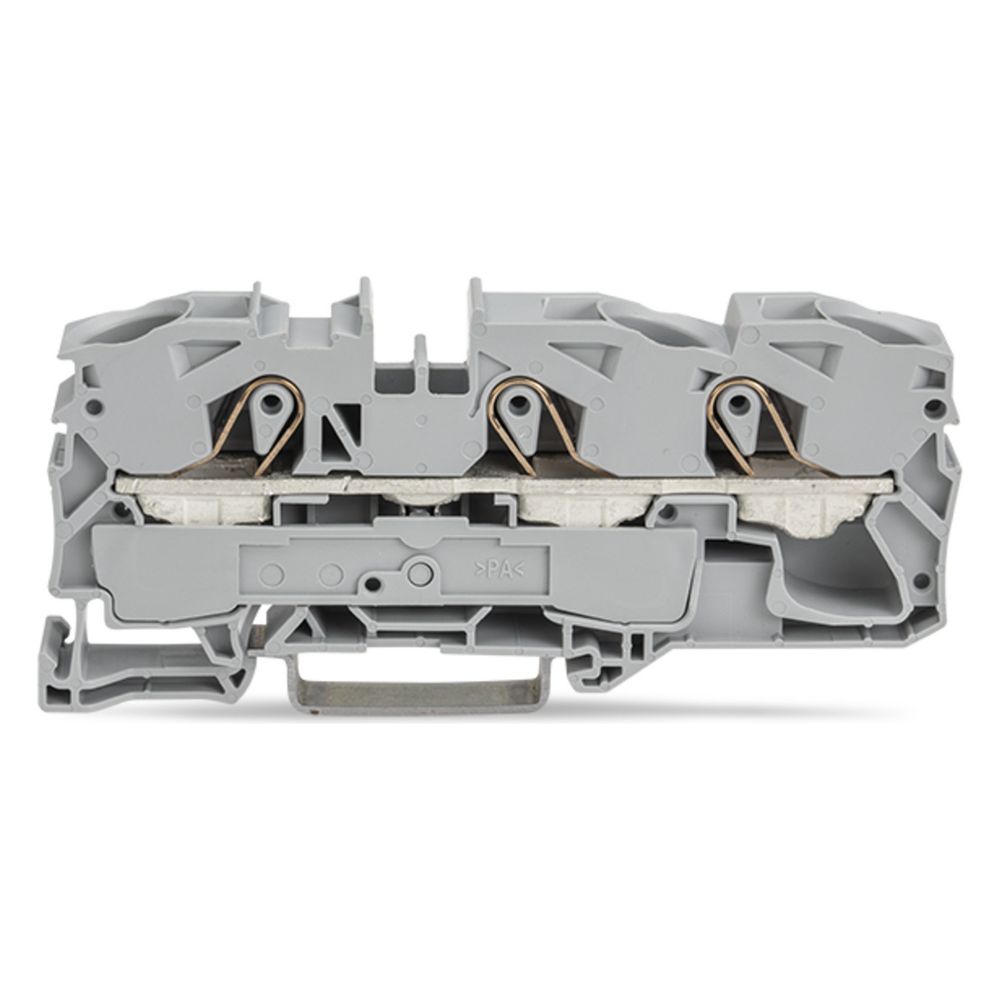

Wago 3-Leiter-Durchgangsklemme TOPJOB S 2016-1301, 16mm2, 800V, 76A, grau
Die 3-Leiter-Durchgangsklemme der Serie TOPJOB S von WAGO ermöglicht eine zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Dank der Push-in CAGE CLAMP Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Das System ist für Leiterquerschnitte von 0,5 mm² bis 16 mm² ausgelegt und für den Einsatz in Ex e Anwendungen geeignet.
Effiziente Anschlusstechnik
Die Klemme zeichnet sich durch hohe Flexibilität bei der Leiterwahl aus. Sie unterstützt eindrähtige, mehrdrähtige sowie feindrähtige Leiter. Die Betätigung erfolgt über ein Betätigungswerkzeug, was eine sichere Handhabung bei der Verdrahtung ermöglicht. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 76 A ist die Komponente für anspruchsvolle elektrische Installationen konzipiert.
Robuste Bauweise
Das Gehäuse besteht aus thermoplastischem Polyamid, das die Brennbarkeitsklasse V0 nach UL 94 erfüllt. Die Klemme ist für die Montage auf einer 35 mm Hutschiene vorgesehen und bietet eine Beschriftungsebene für die mittige oder seitliche Kennzeichnung. Mit einer Breite von 12 mm ist sie kompakt gestaltet und für Betriebstemperaturen bis 105 °C ausgelegt. Für den ordnungsgemäßen Abschluss ist eine separate Abschlussplatte erforderlich.
Die Durchgangsklemme überzeugt durch ihre wartungsfreie Universalanschlusstechnik und ihre Eignung für vielfältige Einsatzbereiche. Mit einer Bemessungsspannung von 800 V, einem Bemessungsstrom von 76 A und der Unterstützung von Leiterquerschnitten bis 16 mm² bietet sie eine leistungsstarke Lösung für die moderne Elektroinstallation. Die robuste Ausführung aus Polyamid und die Eignung für Ex e Anwendungen unterstreichen die Zuverlässigkeit dieses Bauteils in professionellen Umgebungen.
Technische Daten
- Anschlussart: Federzuganschluss
- Bemessungsspannung: 800 V
- Bemessungsstrom: 76 A
- Leiterquerschnitt: 0,5 - 16 mm²
- Anzahl Klemmstellen: 3
- Montageart: Hutschiene TH35

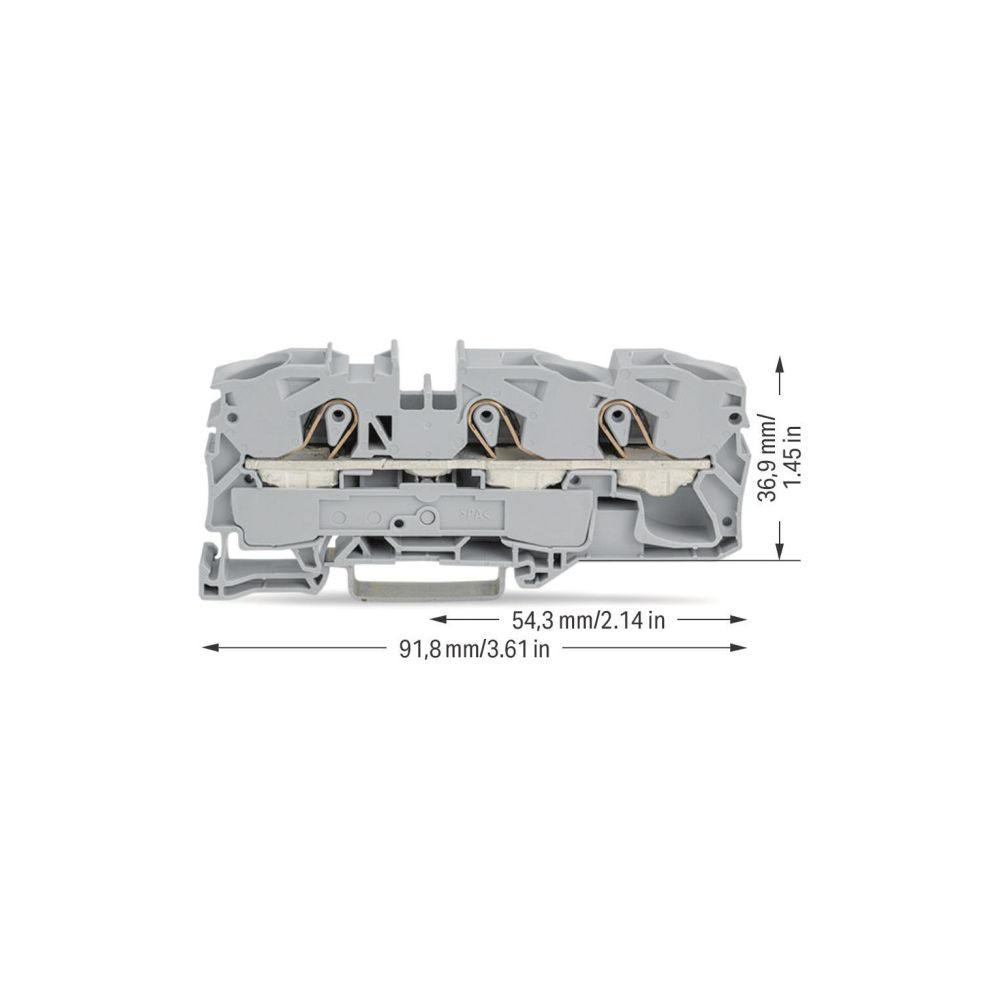

- Breite: 12 mm
- Höhe: 91,8 mm
- Tiefe: 36,9 mm
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2016-1301 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 76 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,43 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332076715 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 29,7 |
| Gewicht | 0,646 kg |
| Höhe | 91,8 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 36,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
