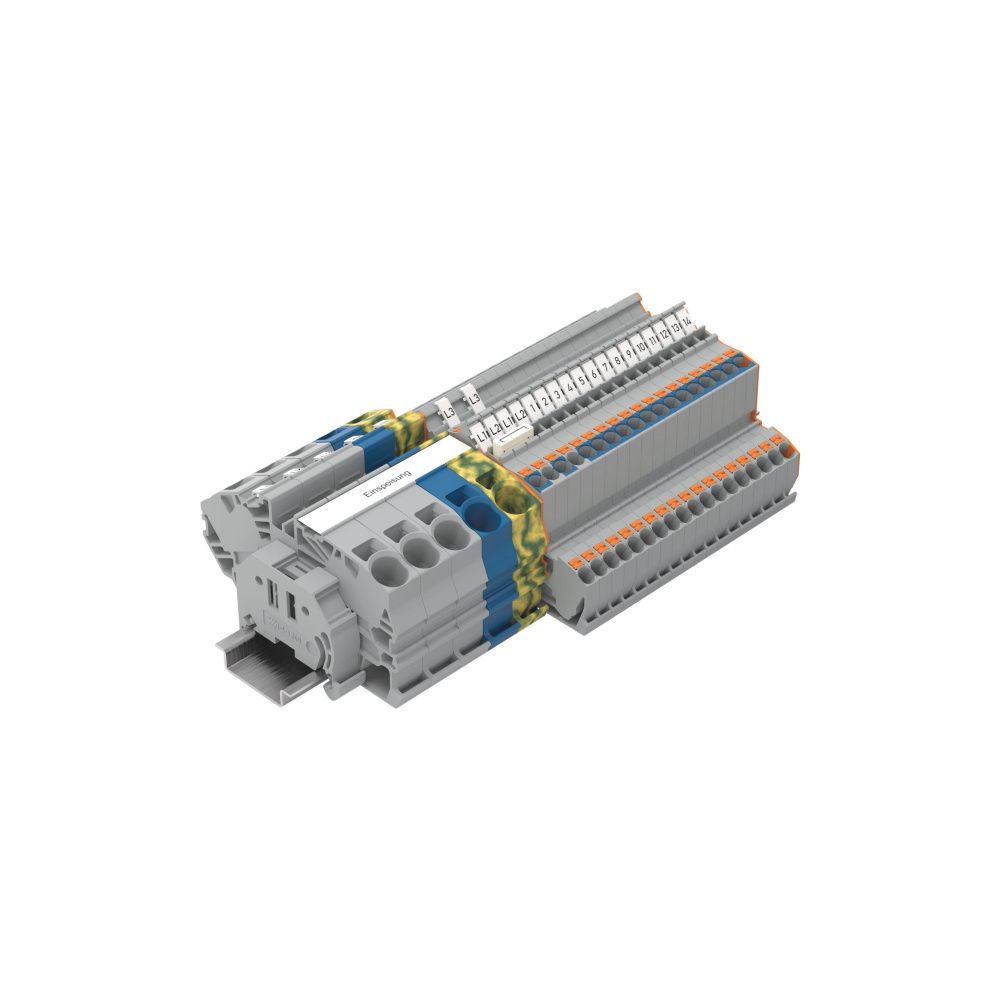

Wago Hauptverteiler-Set TOPJOB S 821-111, Federzuganschluss, Hutschiene TH35, 821-111

Dieses Hauptverteiler-Set ermöglicht eine effiziente Verdrahtung von Einspeisungen sowie den Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen. Die Lösung ist speziell für die Hauptverteilung mit separaten FI-/LS-Schaltern konzipiert und unterstützt die Auftrennung der N-Potentiale für Isolationswiderstandsmessungen. Dank der bewährten Federzuganschlusstechnik ist eine zuverlässige Montage auf Hutschienen der Bauform TH35 sichergestellt.

Funktionale Verdrahtung

Die Komponenten sind für den Einsatz in elektrischen Installationen ausgelegt. Die Verbindung der L- und N-Leitungen erfolgt über Installationsetagenklemmen ohne Trennmöglichkeit, was eine kompakte Bauweise ermöglicht. Der Isolierkörper besteht aus robustem Thermoplast, das eine thermische Beständigkeit bis 105 °C aufweist und die Anforderungen der Brennbarkeitsklasse V0 nach UL94 erfüllt.

Technische Daten

• Montageart: Hutschiene TH35
• Anschlussart: Federzuganschluss
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse: V0 (nach UL94)
• Gewicht: 500,6 g
• Brandlast: 7,477 MJ

Das Set bietet eine durchdachte Zusammenstellung für eine strukturierte Hauptverteilung. Durch die Kombination aus Installationsetagenklemmen und Verteilereinspeiseklemmen wird eine übersichtliche Leitungsführung ermöglicht. Die enthaltenen Beschriftungsmöglichkeiten unterstützen eine klare Kennzeichnung der Stromkreise, während die Materialwahl eine dauerhafte Betriebssicherheit in der Elektroinstallation sicherstellt.

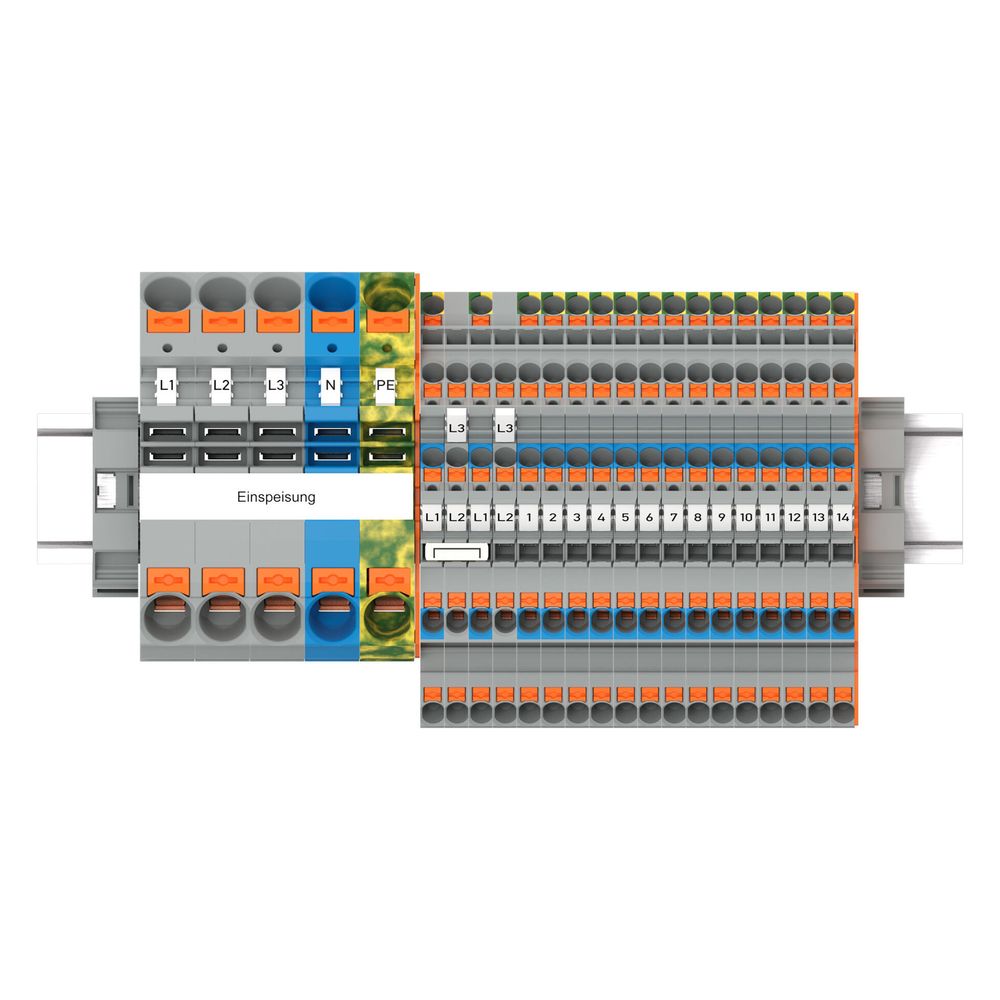

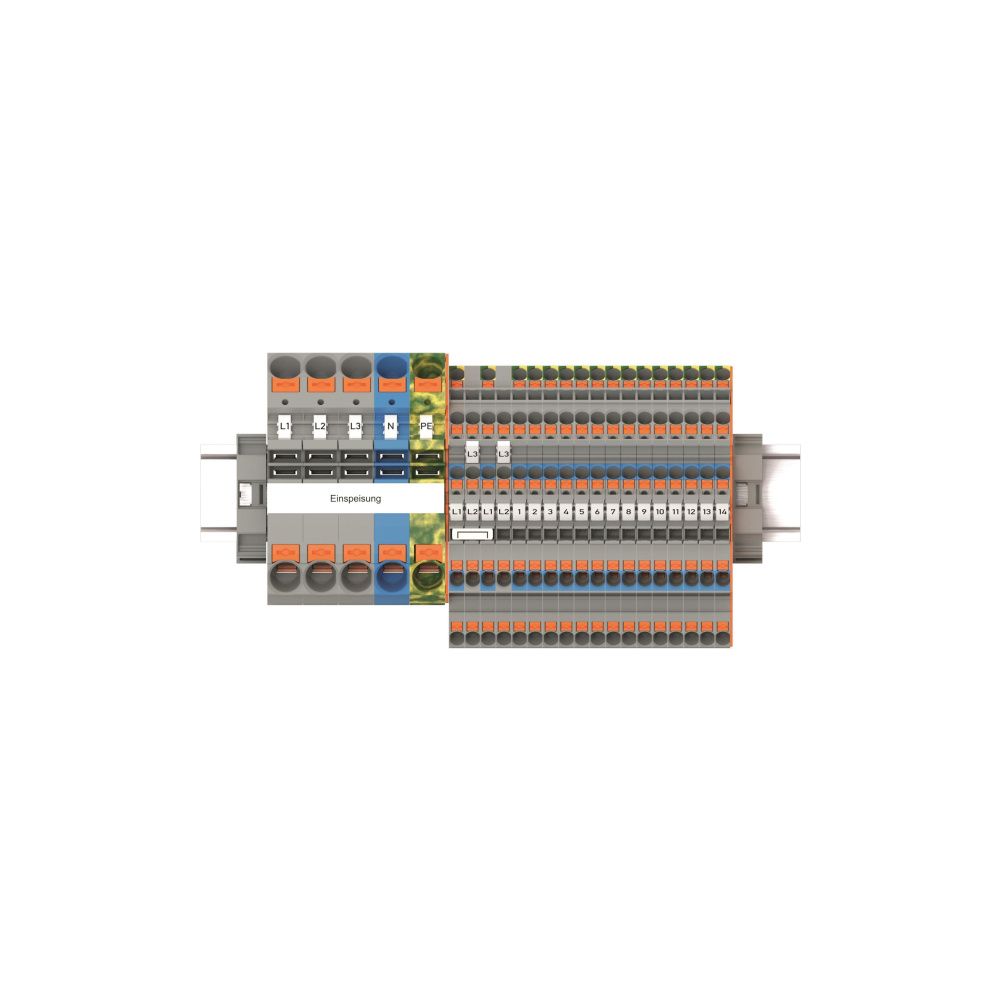

Lieferumfang

• 16x Installationsetagenklemme NT/L/PE 4 mm²
• 2x Installationsetagenklemme L/L 4 mm²
• 2x Abschluss- und Zwischenplatte
• 3x 2-Leiter-Verteilereinspeiseklemme grau 16 mm²
• 1x 2-Leiter-Verteilereinspeiseklemme blau 16 mm²
• 1x 2-Leiter-Schutzleiterklemme grün-gelb 16 mm²
• 2x Schraubenlose Endklammer 10 mm
• 1x Beschriftungsstreifen weiß 0,5 m
• 1x WMB-Beschriftungskarte 1-50
• 1x WMB-Beschriftungskarte L1, L2, L3, N, PE
• 1x Faserschreiber
