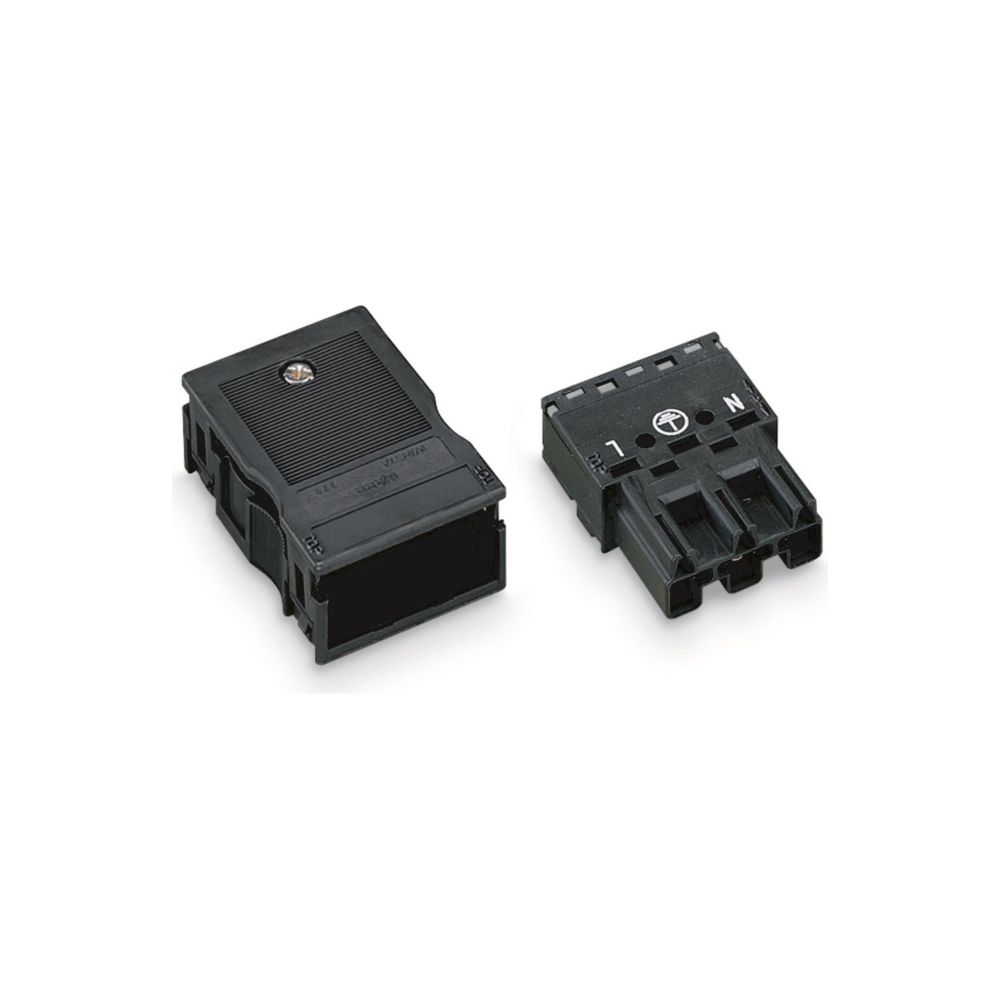

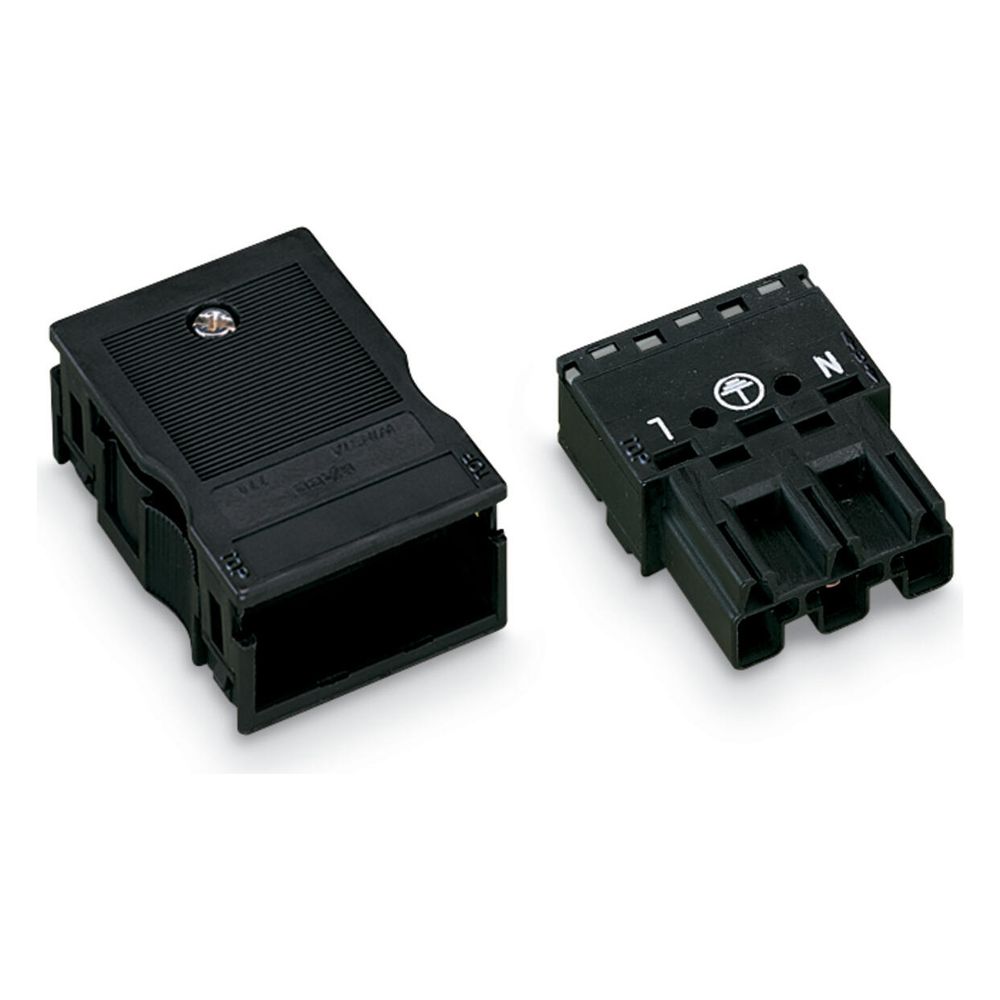

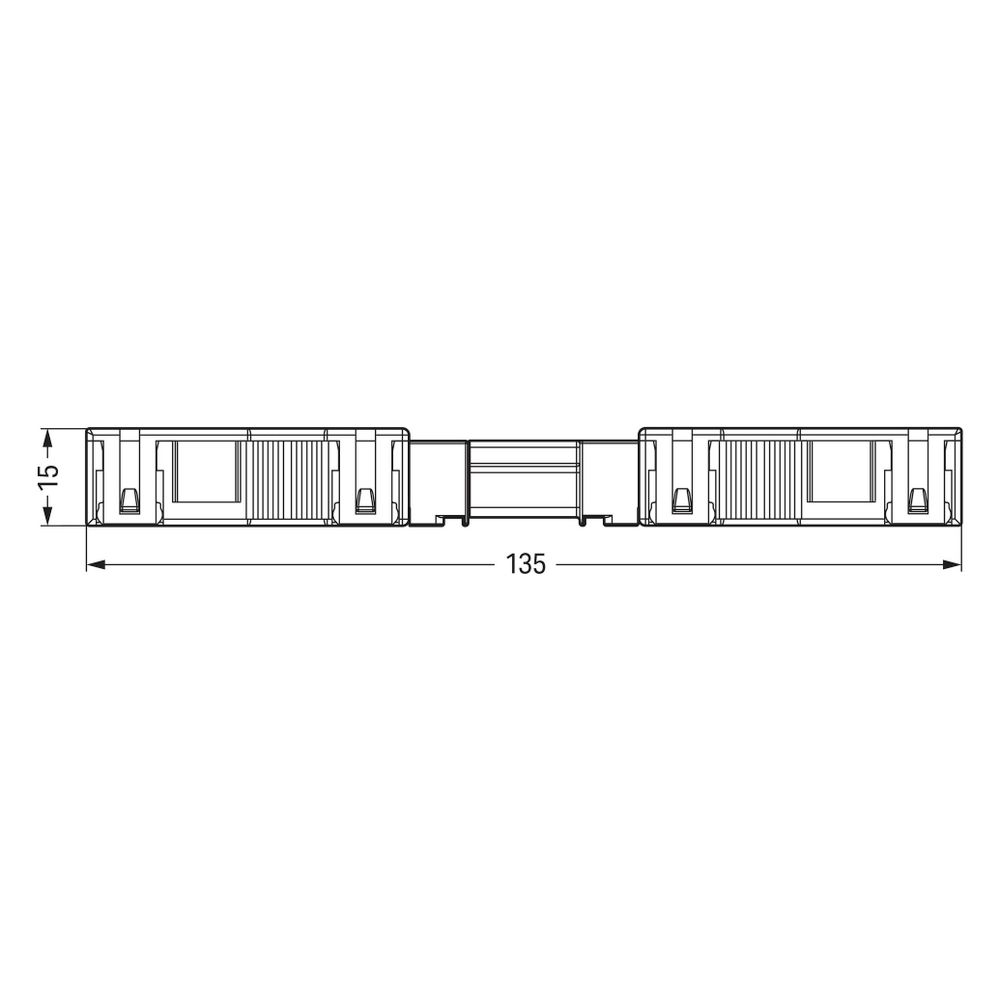

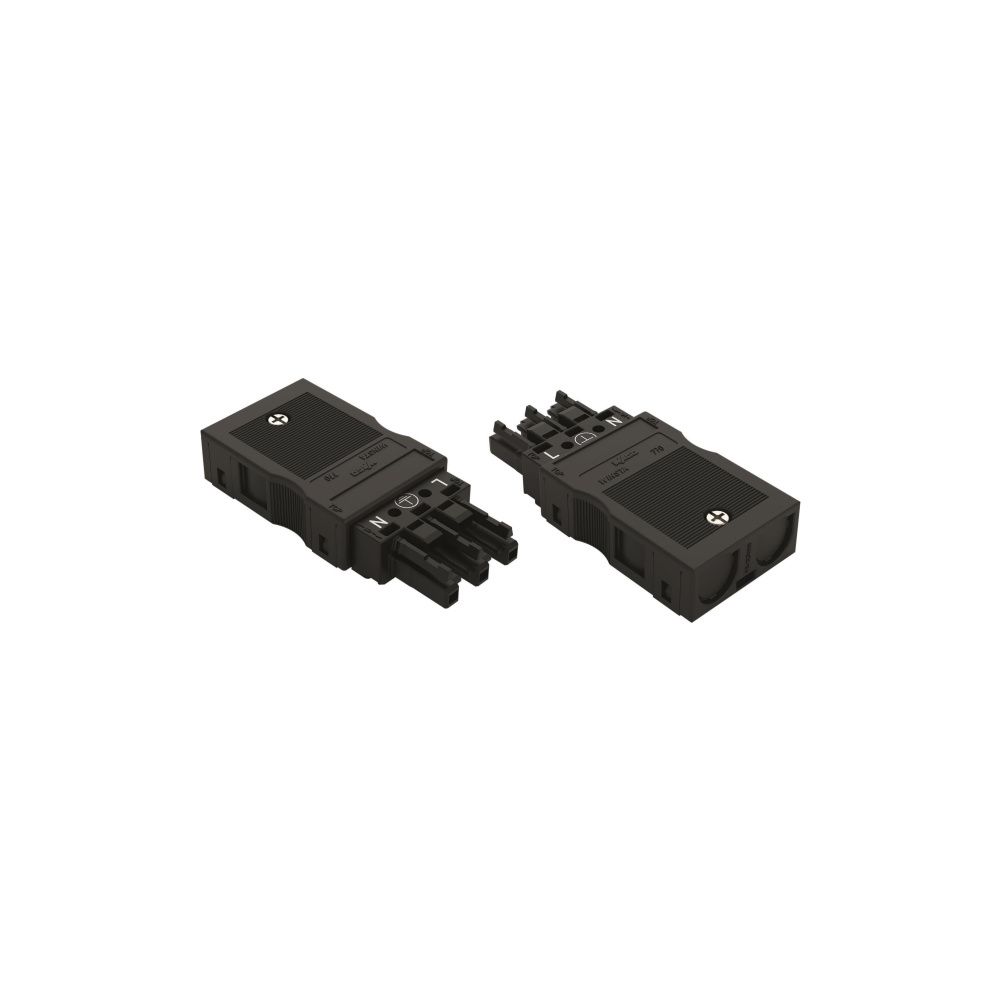

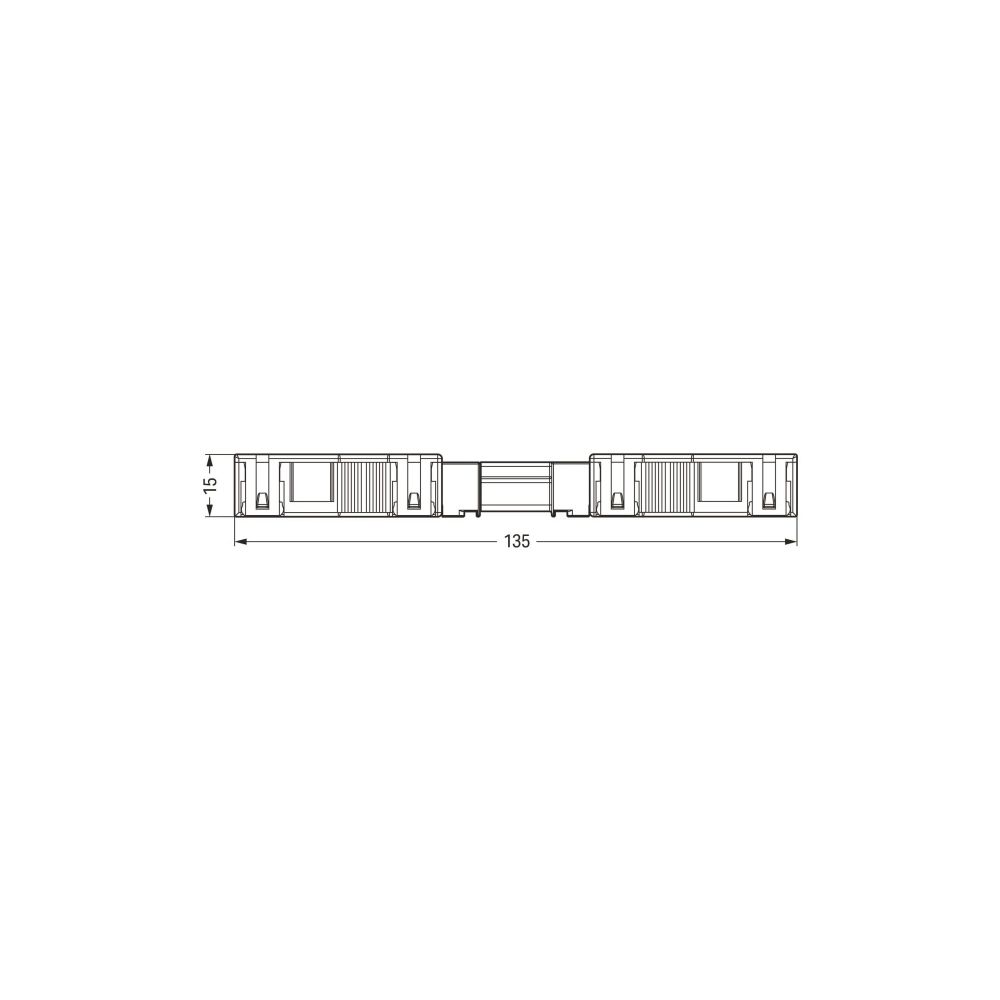

Wago Installationssteckverbinder WINSTA MIDI 770-113 Stecker, 3-polig, 25A, 250V, mit Zugentlastung, Schwarz
Der 3-polige Installationsstecker aus der WINSTA MIDI Serie von WAGO ermöglicht eine effiziente und schnelle Elektroinstallation in allgemeinen Netzanwendungen. Ausgestattet mit einer Zugentlastung und der Federzuganschlusstechnik, eignet sich das System für den Einsatz in Leuchten, Schaltschränken oder Hohlraumböden. Durch die mechanische und farbliche Kodierung A wird eine fehlerfreie Montage unterstützt.
Zuverlässige Anschlusstechnik
Die Komponente verfügt über sechs Klemmstellen und unterstützt den Anschluss von eindrähtigen sowie feindrähtigen Leitern mit einem Querschnitt von 0,5 bis 4 mm². Der voreilende PE-Kontakt erhöht die Sicherheit bei der Inbetriebnahme. Mit einer Bemessungsspannung von 250 V und einem Bemessungsstrom von 25 A ist der Stecker für leistungsstarke Verbraucher ausgelegt. Das Gehäuse besteht aus Polyamid und erfüllt die Anforderungen der Brennbarkeitsklasse V0 gemäß UL 94.
Schutz und Handhabung
Im gesteckten Zustand bietet das System die Schutzart IP20. Die mechanische Kodierung verhindert Fehlsteckungen. Für eine dauerhafte Verbindung sorgt die separate Verriegelung, die bei fliegenden Verbindungen eingesetzt werden kann. Die Konstruktion ist für eine Dauertemperaturbeständigkeit von bis zu 85 °C am Kontaktteil ausgelegt, während die Zugentlastung Temperaturen bis 105 °C standhält.
Die steckbare Lösung reduziert Montagezeiten auf der Baustelle und minimiert Installationsfehler. Durch die Kombination aus 25 A Bemessungsstrom, 3-poliger Ausführung und der flexiblen Federzugtechnik bietet das Produkt eine wartungsfreie und strukturierte Elektroinstallation für vielfältige Anforderungen in der Gebäudeautomation.
Technische Daten
- Polzahl: 3
- Bemessungsstrom: 25 A
- Bemessungsspannung: 250 V
- Anschlussart: Federzuganschluss
- Anschlussquerschnitt: 0,5 - 4 mm²
- Schutzart: IP20
- Kabeldurchmesser: 8 - 11,5 mm
- Kodierung: A
- Gehäusewerkstoff: Polyamid (PA66)
- Max. Dauertemperaturbeständigkeit Kontaktteil: 85 °C
Technische Daten
| Hersteller | Wago |
| Anschlussart | Federzuganschluss |
| Anschlussquerschnitt (eindrähtig) | 0,5 - 4 |
| Anschlussquerschnitt (feindrähtig) | 0,5 - 4 |
| Anwendung | Allgemeine Netzanwendungen |
| Anzahl der Anschlüsse je Pol | 2 |
| Anzahl der Steckzyklen | 200, ohne ohmsche Last |
| Anzugsdrehmoment der Schraube | 0,5 |
| Art der Verriegelung | separat |
| Artikelnummer | WAGO-770-113 |
| Aufdruck | N ⏚ L |
| Ausführung | Stecker |
| Bemessungsspannung | 250 |
| Bemessungsstoßspannung | 4 |
| Bemessungsstrom | 25 |
| Brandlast | 0,12528 |

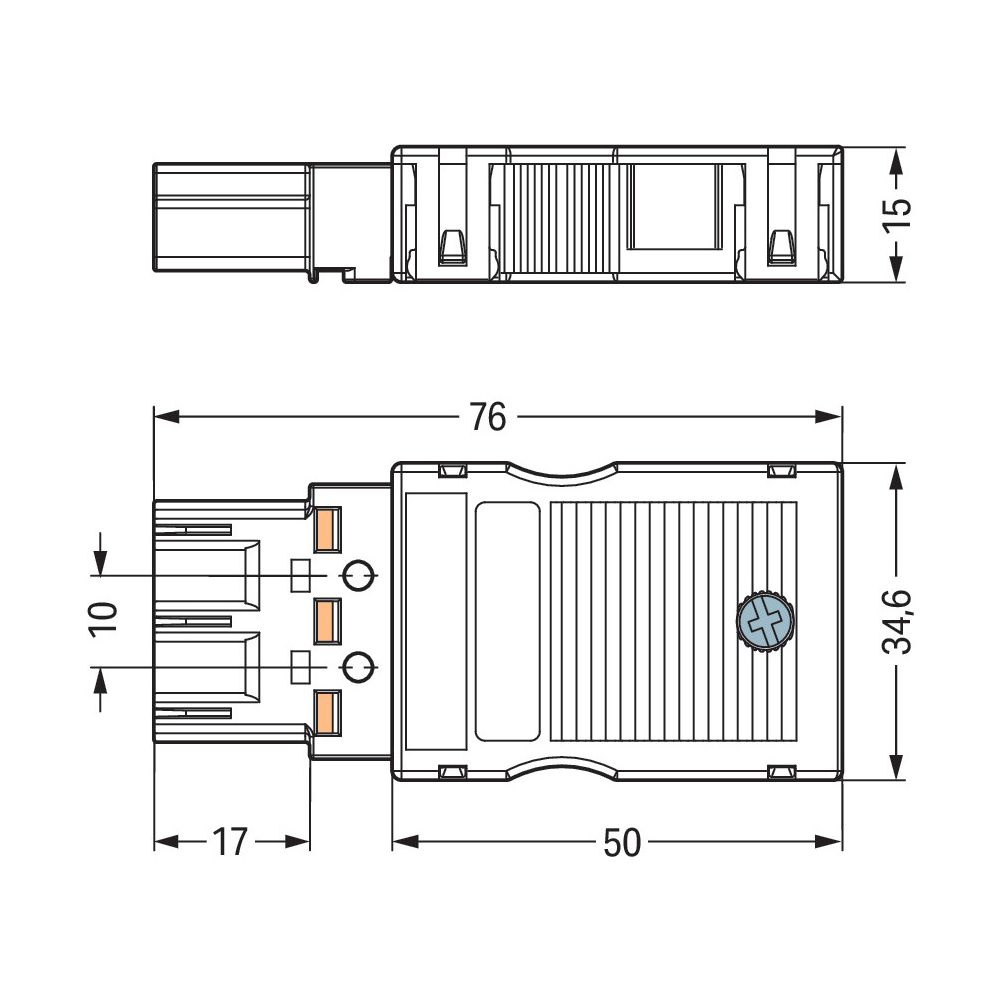

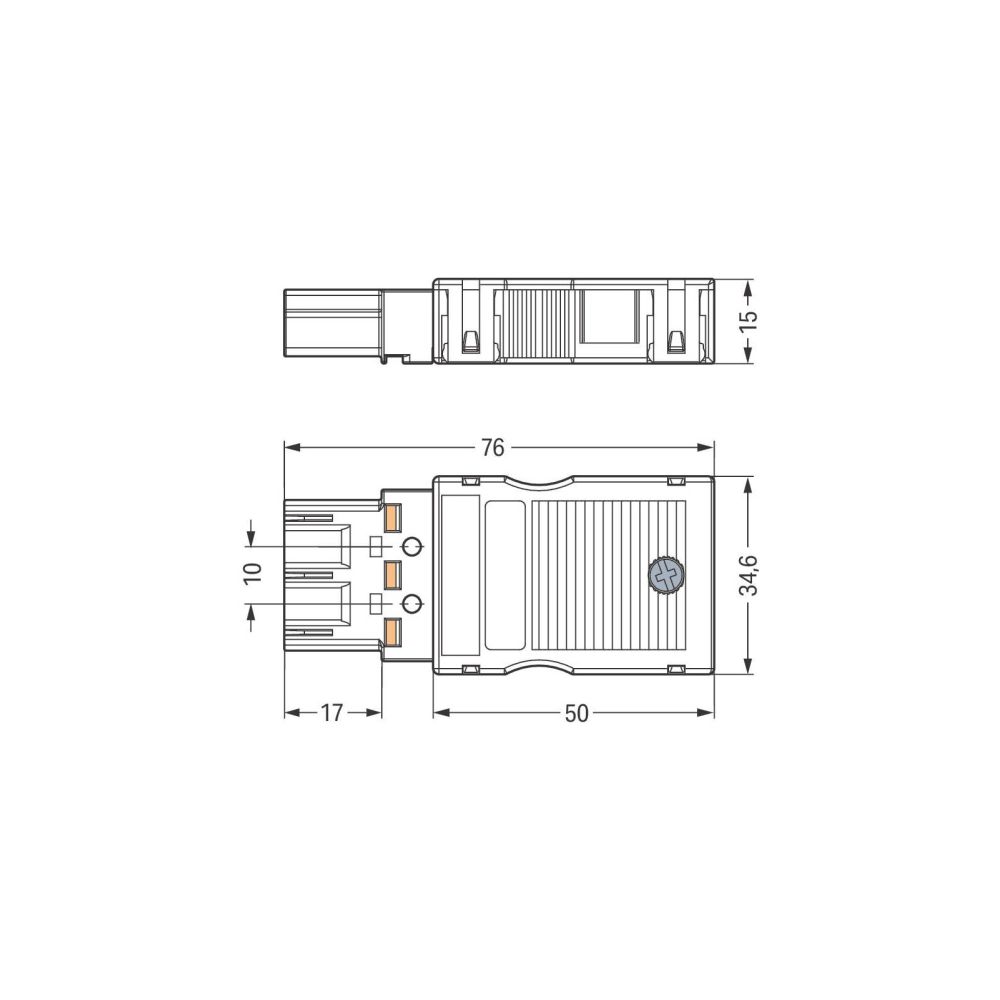

| Breite | 34,6 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Deckelfarbe | grau |
| Durchgangswiderstand | 1 |
| EAN-13 | 4044918254083 |
| Farbe | schwarz |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Farbe der Zugentlastung | schwarz |
| Fehlsteckschutz | Ja |
| Gesamte Anzahl der Potentiale | 3 |
| Gewicht | 19,8 |
| Gewicht | 0,558 kg |
| Halogenfrei | Nein |
| Haltekraft einer Steckverbindung | mit Verriegelung: > 80 |
| Hinweis zum Fehlsteckschutz | Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Hinweis zur Verriegelung | Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verriegelungsklinke ist nur bei einer „Fliegenden Verbindung“ (Buchse / Stecker) erforderlich. |
| Höhe | 15 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Kabeldurchmesser | 8 - 11,5 |
| Klemmfederwerkstoff | Chrom-Nickel-Federstahl (CrNi) |
| Klemmstellen | 6 |
| Kodierung | A |
| Kontaktausführung im Steckverbinderbereich | Stiftleiste / Stecker |
| Kontaktmaterial | CuSn |
| Kontaktoberfläche | Zinn |
| Kontaktwerkstoff | Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Länge | 76 |
| Max Dauertemperaturbeständigkeit Kontaktteil | 85 |
| Max Dauertemperaturbeständigkeit Zugentlastung | 105 |
| Mechanische Codierung | Ja |
| Mit Zugentlastung | Ja |
| Oberflächenbehandlung Kontakte | verzinnt |
| PE-Funktion | voreilender PE-Kontakt |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Potentialkennzeichnung | N ⏚ L |
| RAL-Nummer Codierung/Kontakteinsatz | 9004 |
| Schutzart | IP20; In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
| Steckkraft einer Steckverbindung | ca. 20 … 70 N (polzahlabhängig) |
| Steckverbinder Anschlusstyp | für Leiter |
| Steckverbinderfarbe | schwarz |
| Trennkraft einer Steckverbindung | ohne Verriegelung: ca. 20 … 70 N (polzahlabhängig) |
| variable Kodierung | Ja |
| Verriegelung der Steckverbindung | Verriegelungsklinke |
| Verriegelungsklinke | Nachrüstbar |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Zugentlastung | Zugentlastungsgehäuse |
| WEEE-Nr. | 40917098 |
