Beschreibung

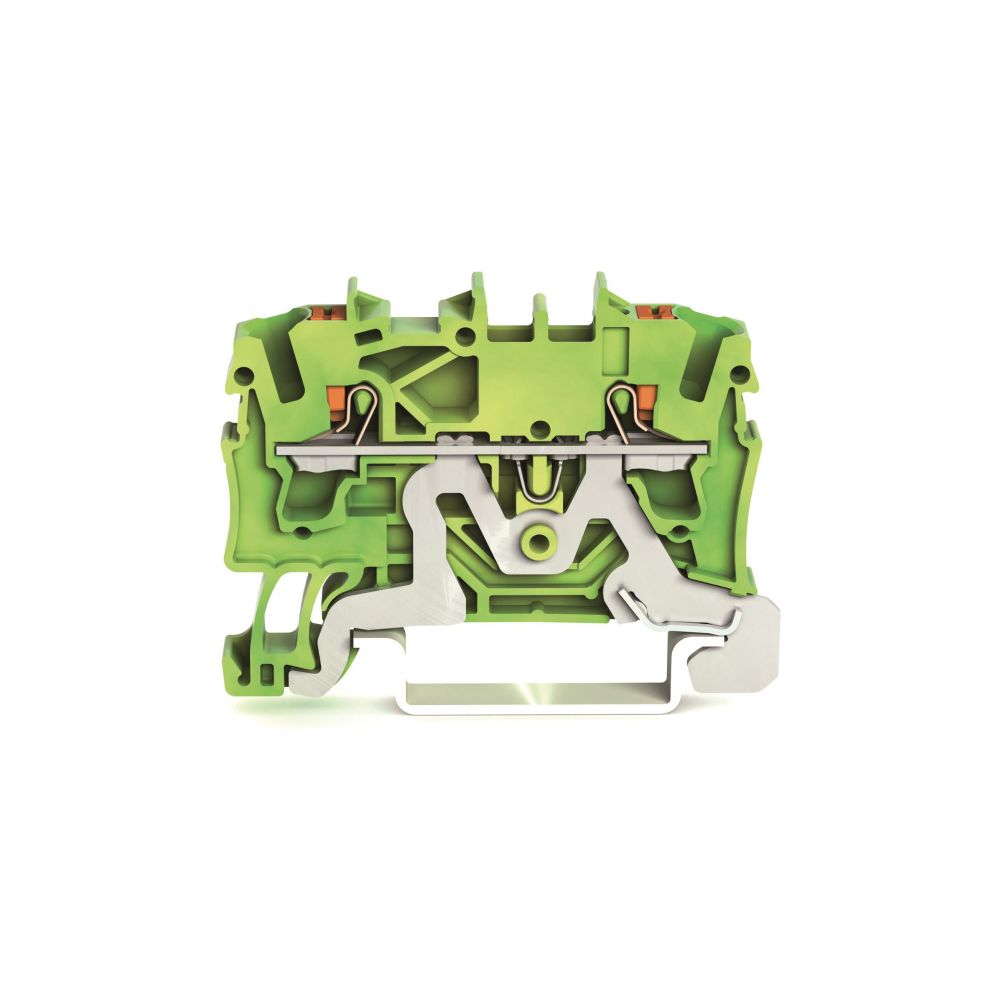

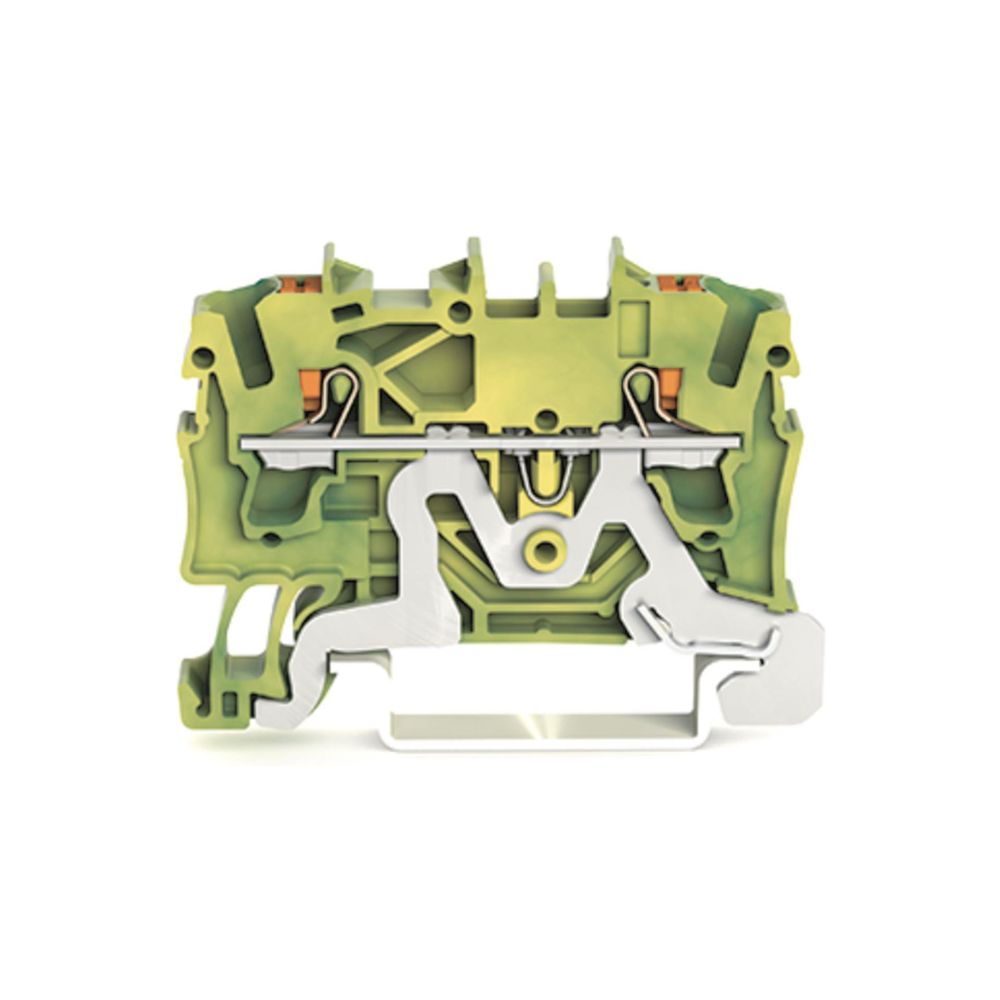

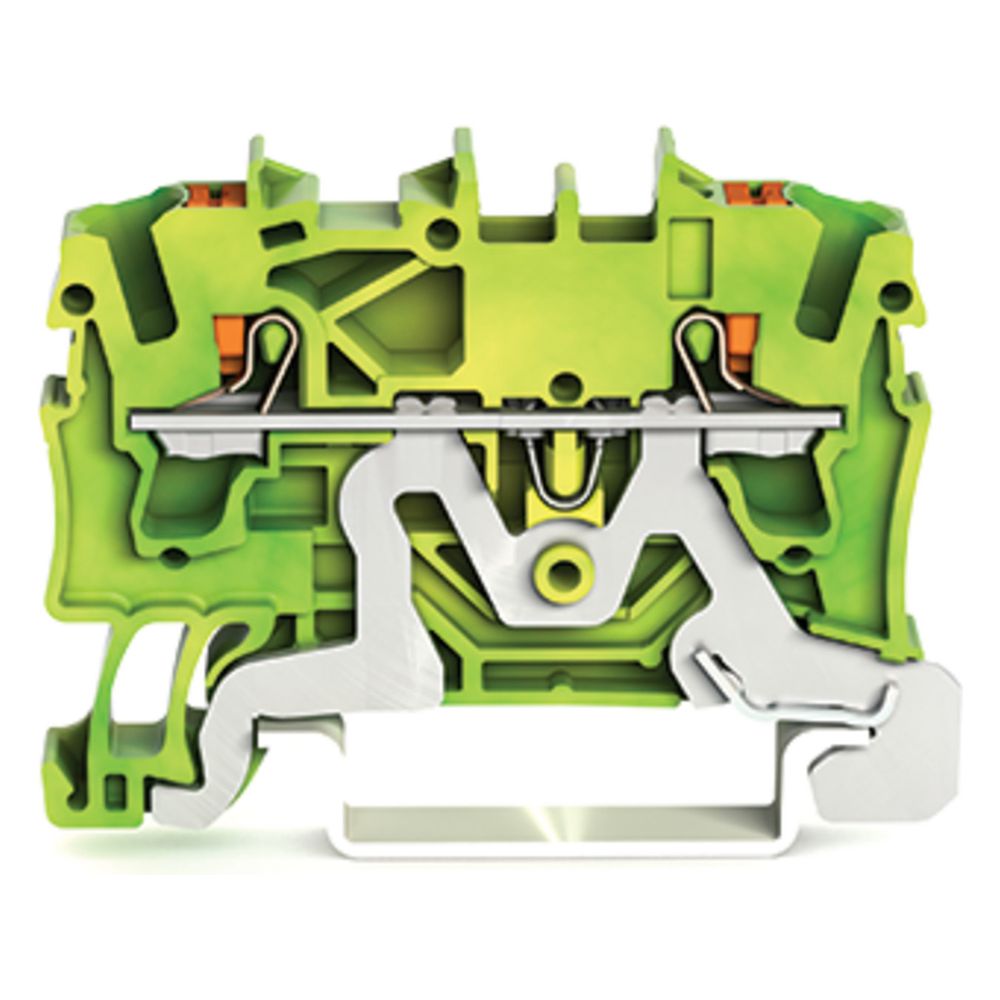

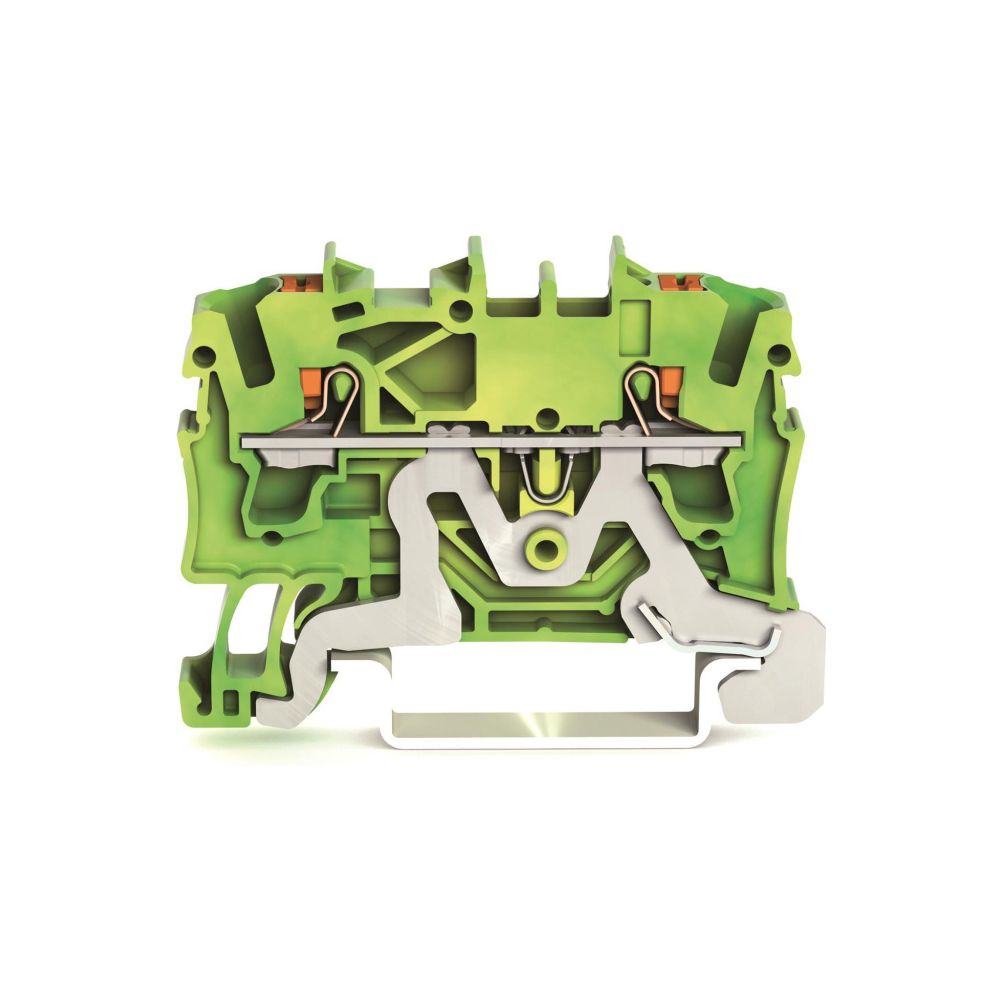

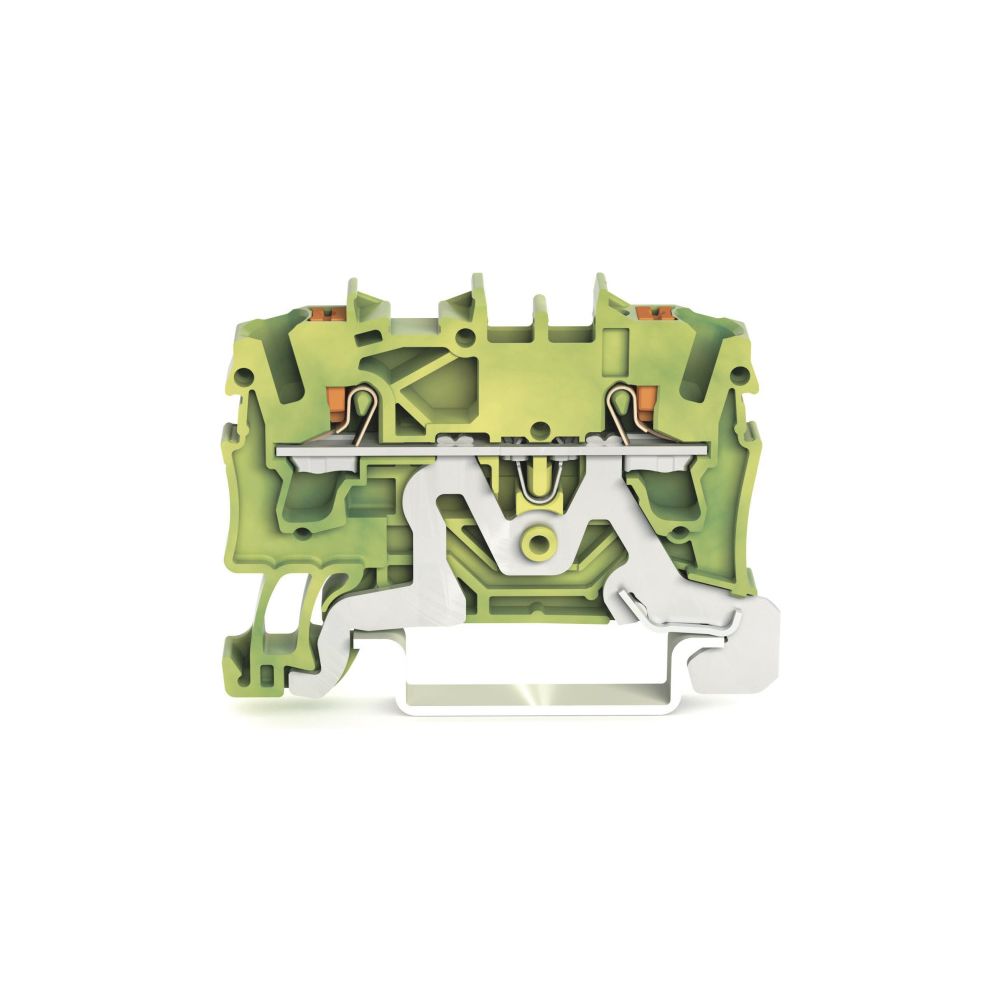

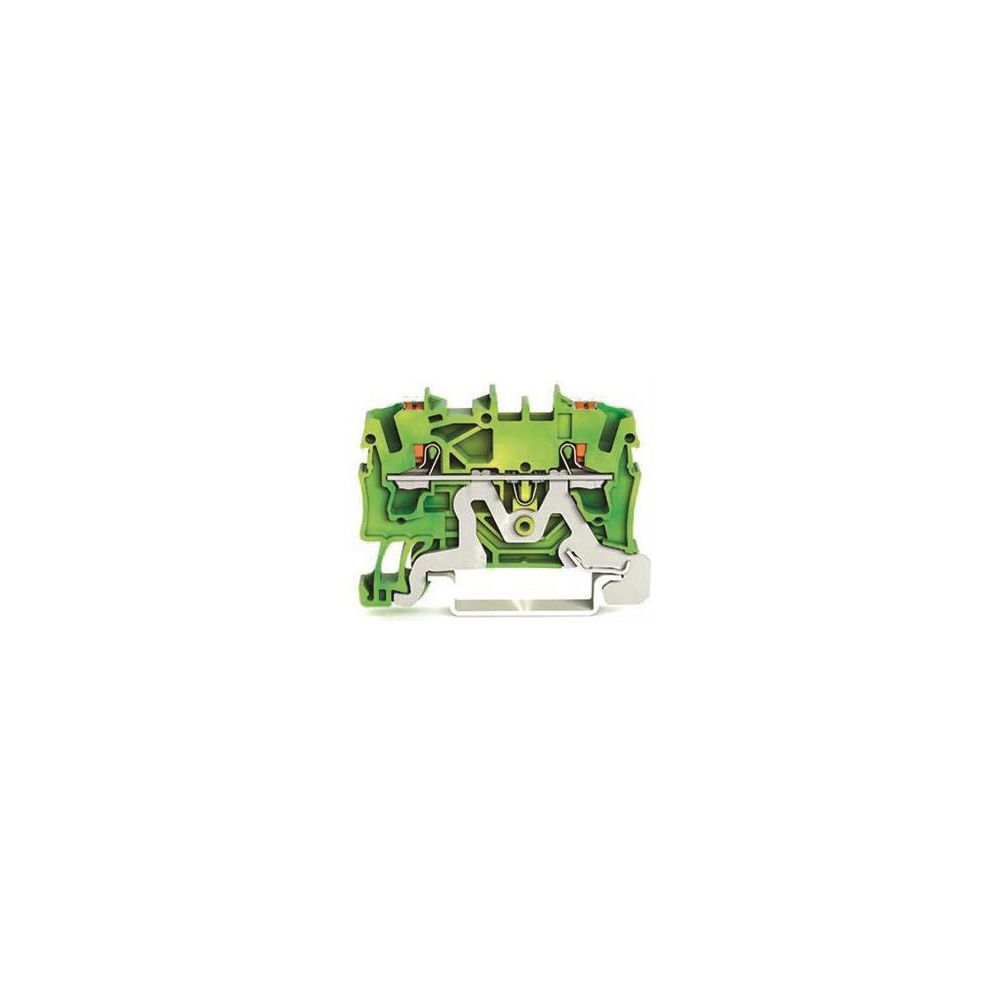

Wago 2-Leiter-Schutzleiterklemme TOPJOB S 2202-1207, 0,25-4mm2, Thermoplast, Grün/Gelb
Die 2-Leiter-Schutzleiterklemme der Serie TOPJOB S ermöglicht eine effiziente und sichere elektrische Verbindung in der modernen Gebäudeinstallation sowie in Industrieanwendungen. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt das System den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne Werkzeug. Durch den integrierten Kontaktfuß wird eine zuverlässige mechanische und elektrische Verbindung zur Tragschiene hergestellt.
Anschlusstechnik und Montage
Die Betätigung erfolgt komfortabel über einen integrierten Drücker. Das System unterstützt verschiedene Leiterarten mit Querschnitten von 0,25 mm² bis 4 mm². Für die Installation ist eine Abisolierlänge von 10 bis 12 mm erforderlich. Die Klemme verfügt über zwei Klemmstellen auf einer Ebene und ist für die Montage auf Hutschiene TH35 konzipiert. Eine seitliche sowie mittige Beschriftung erleichtert die Übersichtlichkeit in Schaltanlagen.
Material und Eigenschaften
Das Gehäuse besteht aus hochwertigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Klemme ist für eine Betriebstemperatur von 105 °C ausgelegt und unterstützt die PEN-Funktion. Dank der kompakten Baubreite von 5,2 mm lässt sich das System platzsparend in Verteilergehäusen integrieren. Zudem ist das Produkt für bestimmte Ex-Anwendungen geeignet.
Durch die Kombination aus werkzeugloser Push-in-Technik und robuster Bauweise sorgt diese Schutzleiterklemme für eine sichere Kontaktierung. Mit einem Leiterquerschnittsbereich von 0,25 mm² bis 4 mm² und der einfachen Montage auf der Tragschiene bietet sie eine flexible Lösung für diverse Verdrahtungsaufgaben. Die hohe thermische Belastbarkeit von 105 °C und die V0-Klassifizierung des Isolierstoffs unterstreichen die Eignung für anspruchsvolle Umgebungen.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,25 - 4 mm²
- Anzahl Klemmstellen: 2
- Anzahl Etagen: 1
- Montageart: Hutschiene TH35

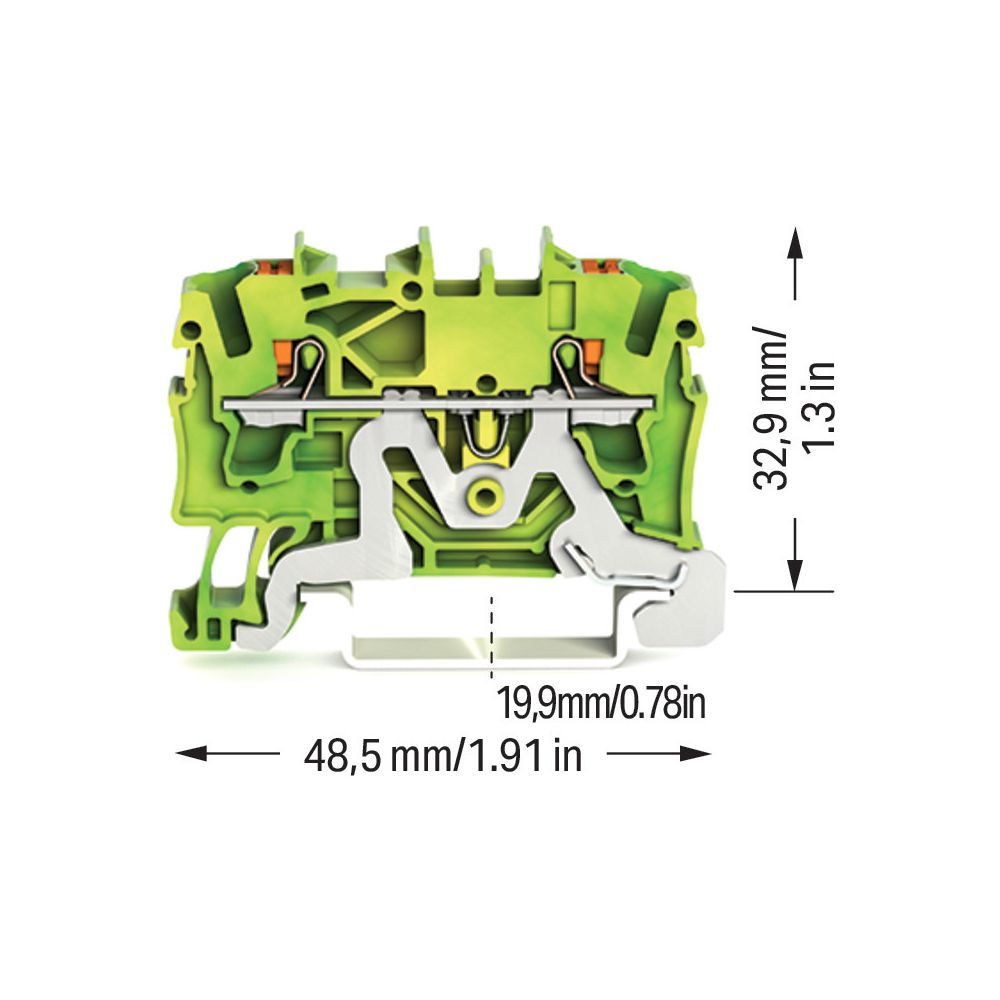

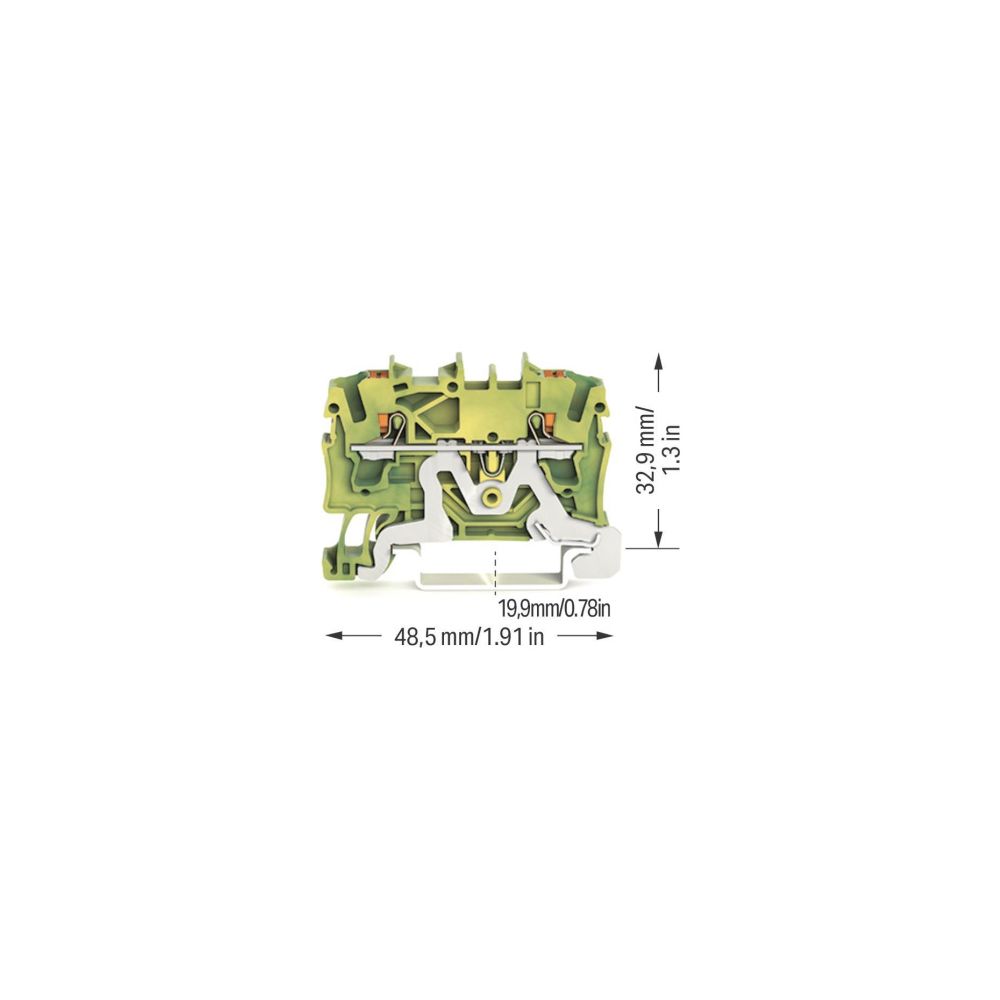

- Breite: 5,2 mm
- Höhe: 48,5 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: 105 °C
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-2202-1207 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,098 |
| Breite | 5,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4055143848541 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Farbe des Betätigungselements | orange |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 8,1 |
| Gewicht | 0,863 kg |
| Höhe | 48,5 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,75 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
