Beschreibung

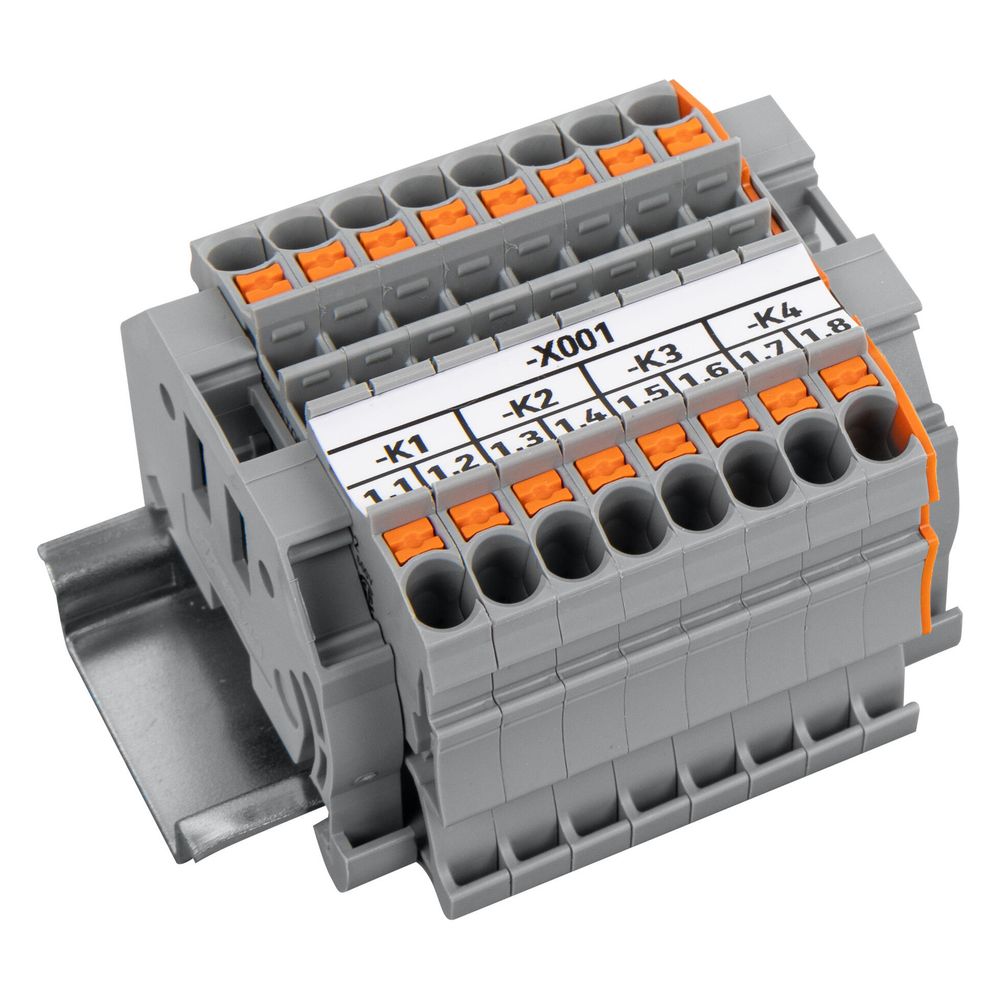

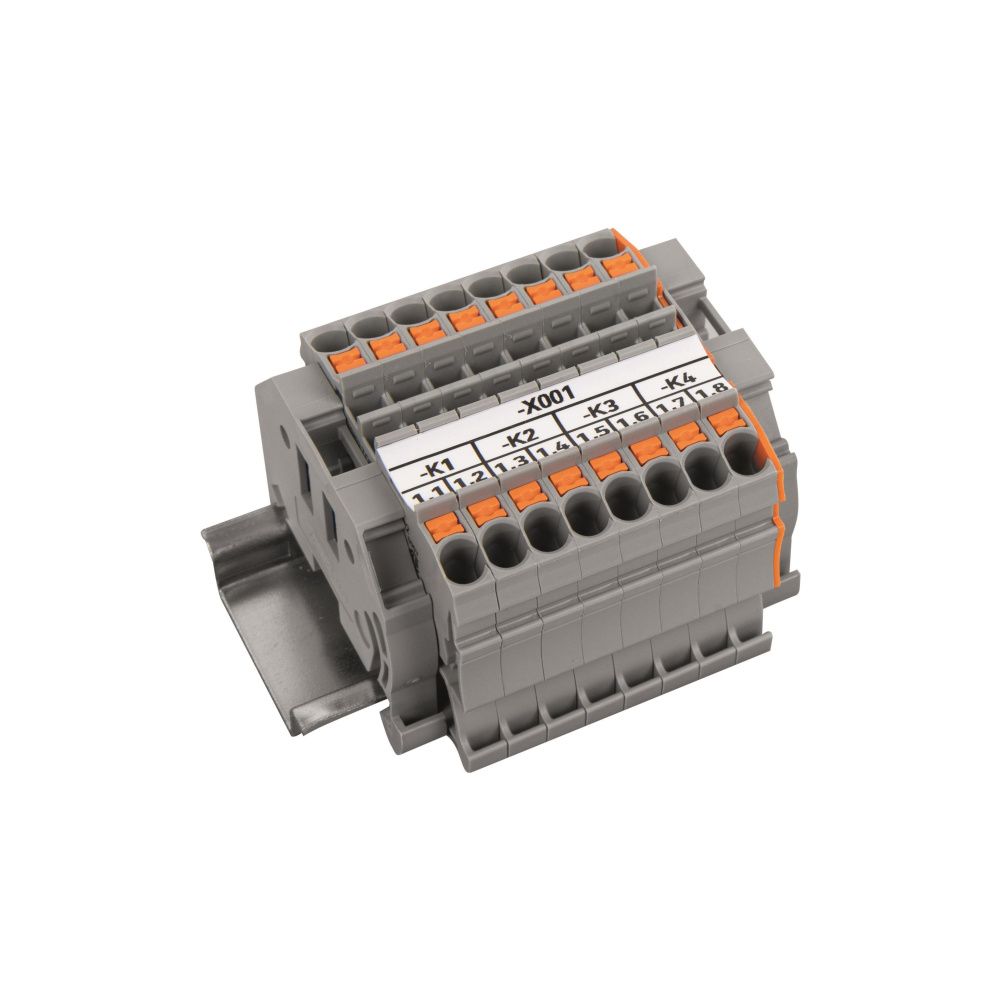

Wago Relaisklemmenleiste 821-500, 800V 24A, Thermoplast, Grau
Die WAGO Relaisklemmenleiste 821-500 fungiert als Schnittstelle zwischen Verbraucher und Netzbetreiber gemäß § 14a EnWG. Sie ermöglicht eine klare Trennung von Last- und Steuerstromkreisen und ist für den Einsatz in deutschen Stromnetzen optimiert, insbesondere für Anlagen wie Wärmepumpen oder Wallboxen mit einer Anschlussleistung über 4,2 kW.
Funktion und Anwendung
Die Klemmenleiste ist für die Montage auf einer 35 mm Tragschiene konzipiert und bietet 16 Klemmstellen auf einer Ebene. Durch die Federzuganschlusstechnik wird eine sichere Kontaktierung von Kupferleitern ermöglicht. Das Gehäuse aus Thermoplast (Polyamid PA66) erfüllt die Anforderungen der Brennbarkeitsklasse V0 und ist für einen Betriebstemperaturbereich von -60 bis 105 °C ausgelegt. Die Ausführung ist zudem für explosionsgefährdete Bereiche nach Ex e geeignet.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Anzahl Klemmstellen: 16
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 0,25 - 4 mm²
- Leiterquerschnitt feindrähtig: 0,25 - 4 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 105 °C
- Breite: 54,4 mm
- Material: Thermoplast
Durch die normgerechte Auslegung nach den geltenden technischen Anschlussbedingungen unterstützt diese Klemmenleiste eine effiziente Installation. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A bietet sie die notwendige elektrische Belastbarkeit für anspruchsvolle Steuersignalanwendungen. Die hochwertige Verarbeitung sorgt für Sicherheit in der elektrischen Verteilung.
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,25 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 2,5 |
| Anzahl Brückeraufnahmen | 16 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 16 |
| Artikelnummer | WAGO-821-500 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 105 |
| Brandlast | 1,061 |
| Breite | 54,4 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4066966654103 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | grau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gesamte Anzahl der Potentiale | 8 |
| Gewicht | 50,4 |
| Gewicht | 1,076 kg |
| Höhe | 48,5 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 16 |
| Montageart | Hutschiene TH35 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
