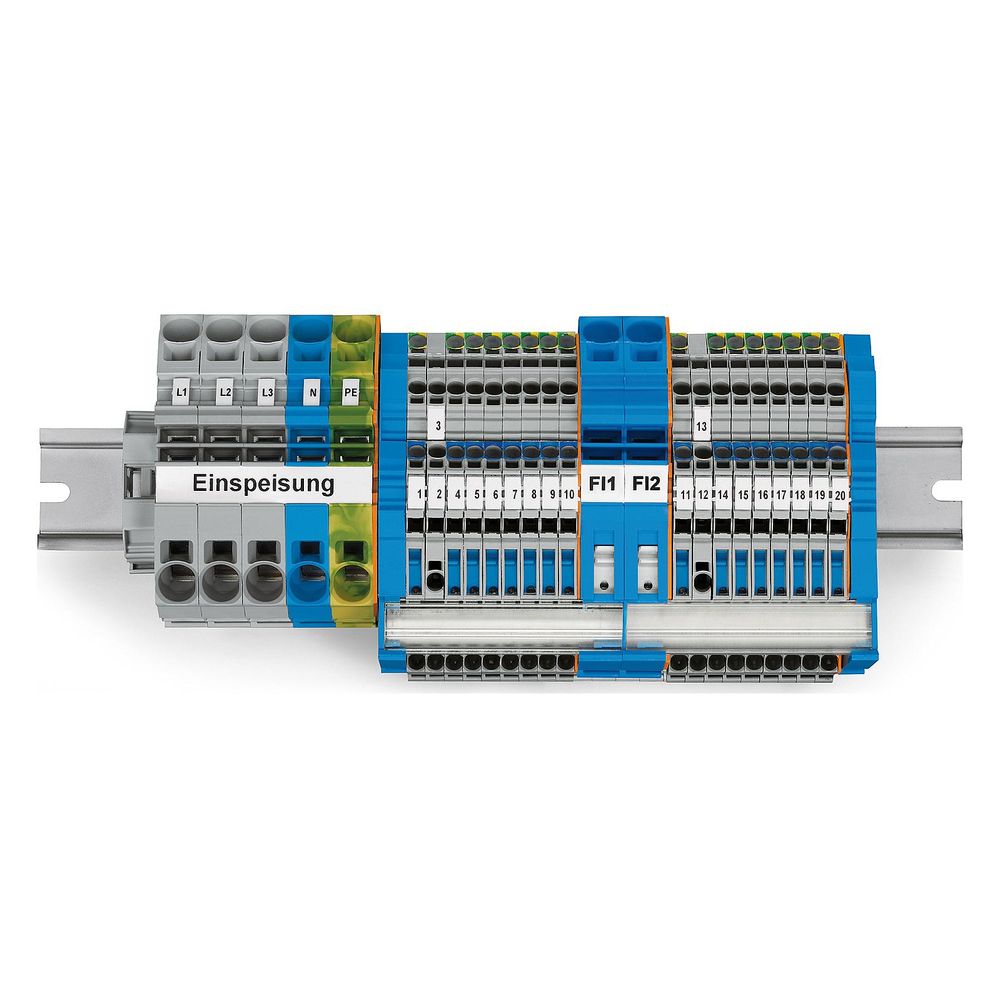

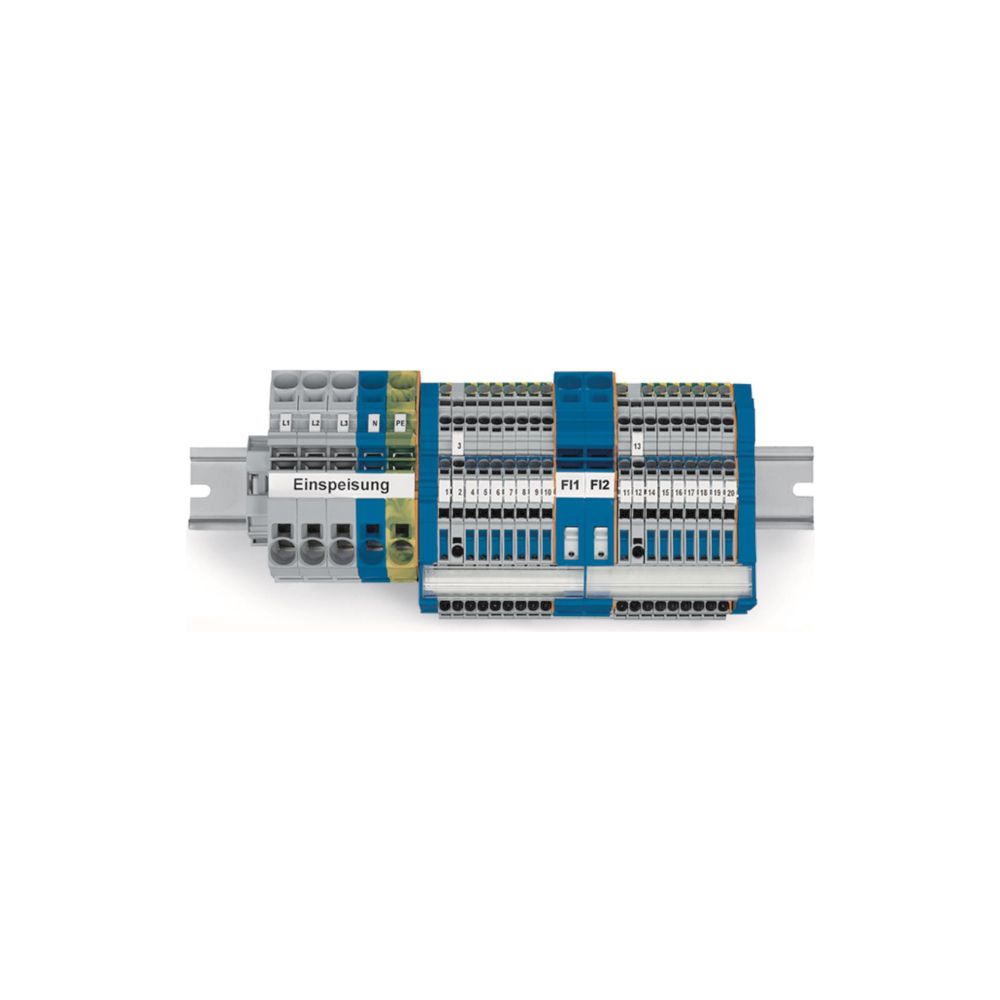

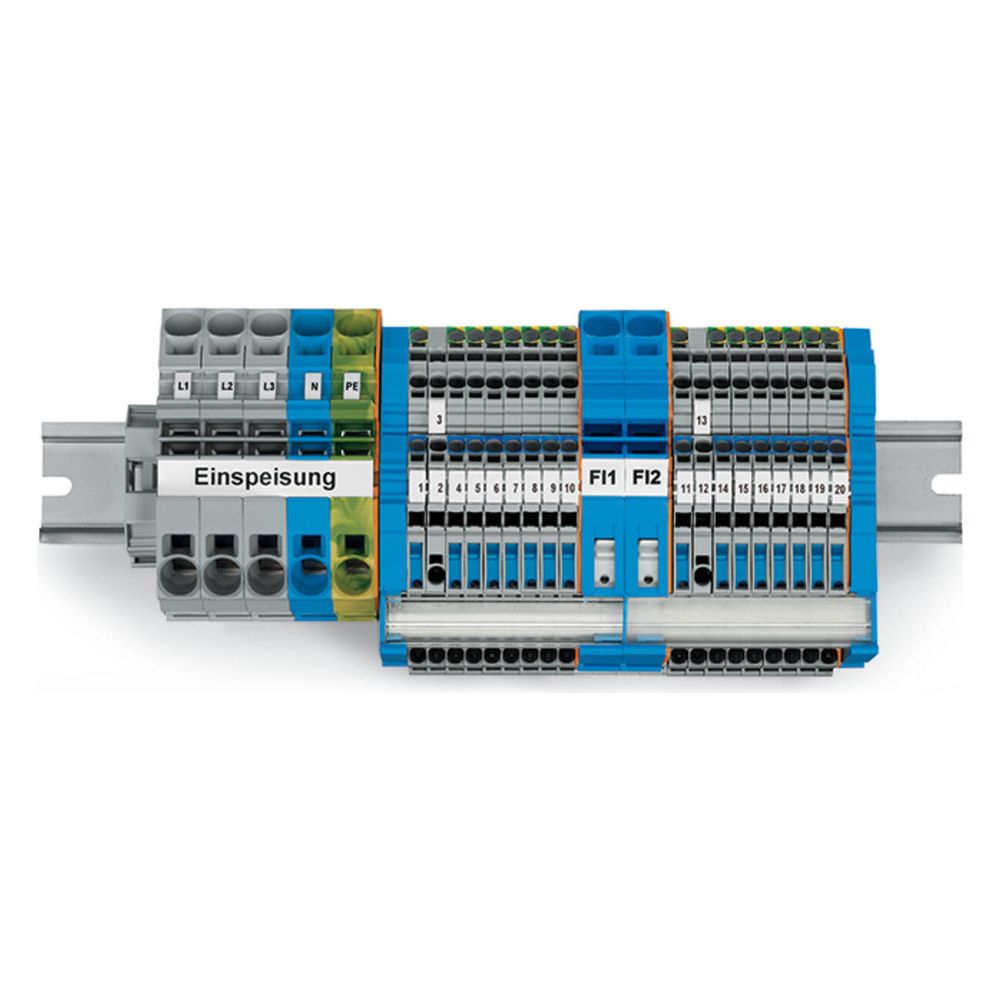

Wago Hauptverteiler-Set TOPJOB S 821-122, Hutschiene TH35, Thermoplast, Sonstige

Dieses Hauptverteiler-Set der Serie TOPJOB S ermöglicht die effiziente Realisierung einer Hauptverteilung mit zwei FI-Schutzschaltern. Es enthält alle notwendigen Komponenten für die Verdrahtung einer Einspeisung sowie den Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen. Die Montage erfolgt auf einer Hutschiene TH35.

Funktionale Verteilung der Potentiale

Die Verteilung der FI-Potentiale erfolgt über zwei N-Sammelschienen mit den Maßen 10 x 3 mm. Zur Durchführung von Isolationswiderstandsmessungen lassen sich die N-Potentiale über integrierte Trennschlitten in den Installationsetagenklemmen auftrennen. Der Anschluss der Leiter erfolgt durchgängig über Federzugtechnik, die eine dauerhafte Verbindung sicherstellt.

Robuste Materialqualität

Das aus Thermoplast gefertigte System zeichnet sich durch eine thermische Belastbarkeit bis 105 °C aus. Die Brennbarkeitsklasse V0 nach UL94 unterstreicht die Eignung für elektrische Installationen. Mit einer Blockbreite von 20,52 cm inklusive Endklammer bietet das Set eine kompakte Lösung für den Schaltschrankbau.

Das Set bietet eine professionelle Basis für eine strukturierte Elektroinstallation. Durch die Kombination aus 16 mm² Einspeiseklemmen und 4 mm² Installationsetagenklemmen ist eine flexible Verdrahtung sichergestellt. Die mitgelieferten Beschriftungskomponenten ermöglichen eine übersichtliche Kennzeichnung der Stromkreise.

Technische Daten

• Montageart: Hutschiene TH35
• Anschlussart: Federzuganschluss
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse: V0 nach UL94
• Blockbreite: 20,52 cm
• Gewicht: 660,9 g

Lieferumfang

• 16x Installationsetagenklemme NT/L/PE, 4 mm²
• 2x Installationsetagenklemme L/L, 4 mm²
• 4x Abschluss- und Zwischenplatte
• 3x 2-Leiter-Verteilereinspeiseklemme, grau, 16 mm²
• 1x 2-Leiter-Verteilereinspeiseklemme, blau, 16 mm²
• 1x 2-Leiter-Schutzleiterklemme, grün-gelb, 16 mm²
• 2x 1-Leiter-N-Trennklemme, blau, 16 mm²
• 1x Schraubenlose Endklammer, 10 mm breit
• 2x Sammelschienenträger mit Endklammerfunktion
• 1x Sammelschiene, verzinnt, 0,2 m
• 1x Sammelschienenabdeckung, transparent, 0,2 m
• 1x Beschriftungsstreifen, weiß, 0,5 m
• 1x WMB-Beschriftungskarte 1 bis 50
• 1x WMB-Beschriftungskarte L1, L2, L3, N, PE
• 1x Faserschreiber
