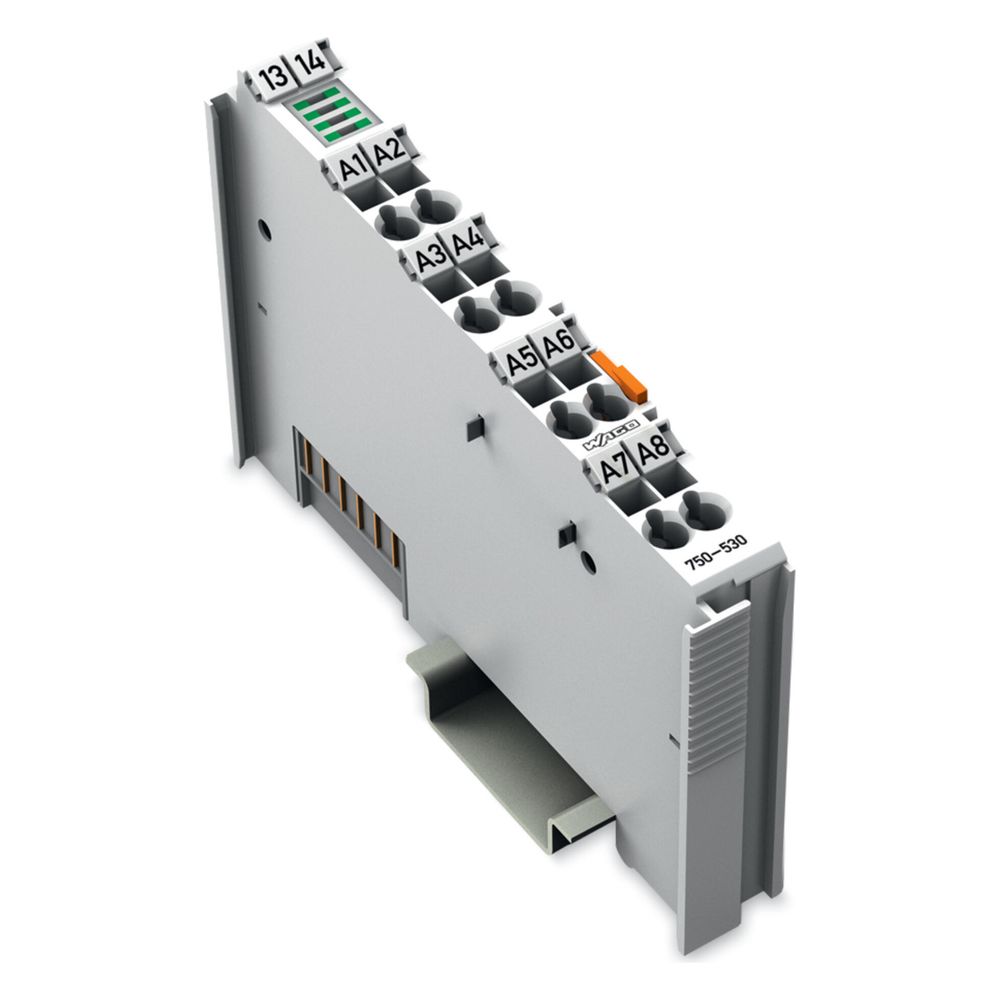

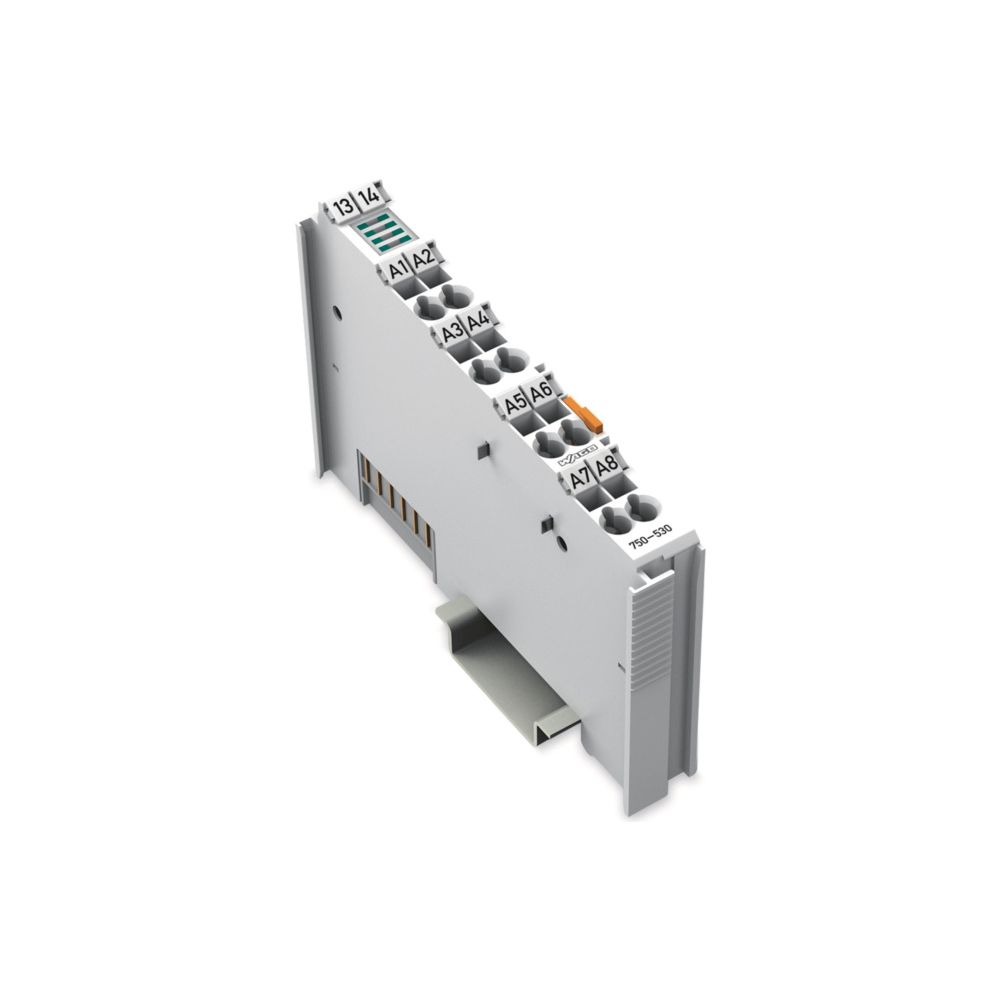

Wago Digitalausgangsmodul 750-530, 8 Kanäle, 24V, 0,5A, lichtgrau

Das Digitalausgangsmodul 750-530 von WAGO ermöglicht die Ansteuerung von acht Aktoren in Automatisierungssystemen. Mit einer kompakten Baubreite von 12 mm eignet sich das Modul für die dezentrale Automatisierung und lässt sich flexibel auf 35 mm Tragschienen montieren. Die kurzschlussfesten Ausgänge sind positiv schaltend und für ohmsche, induktive sowie Lampenlasten ausgelegt.

Funktionsweise und Anschluss

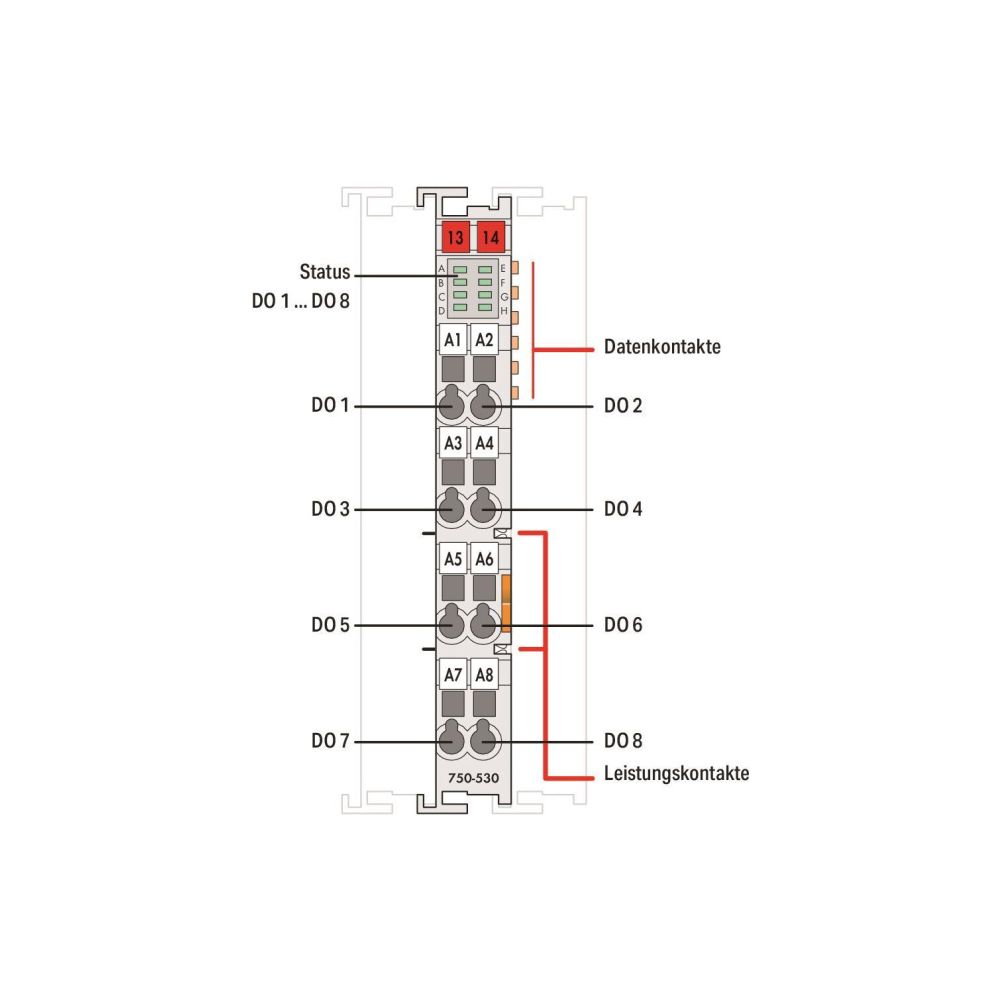

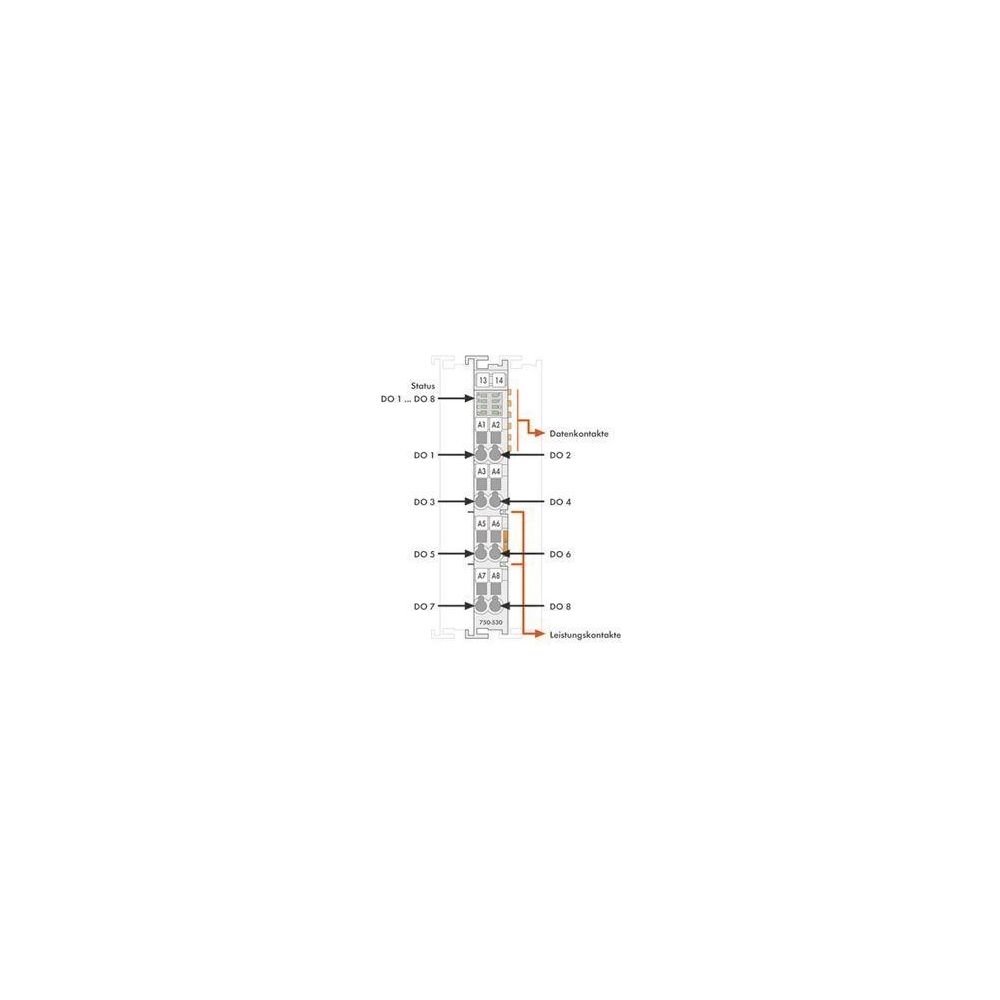

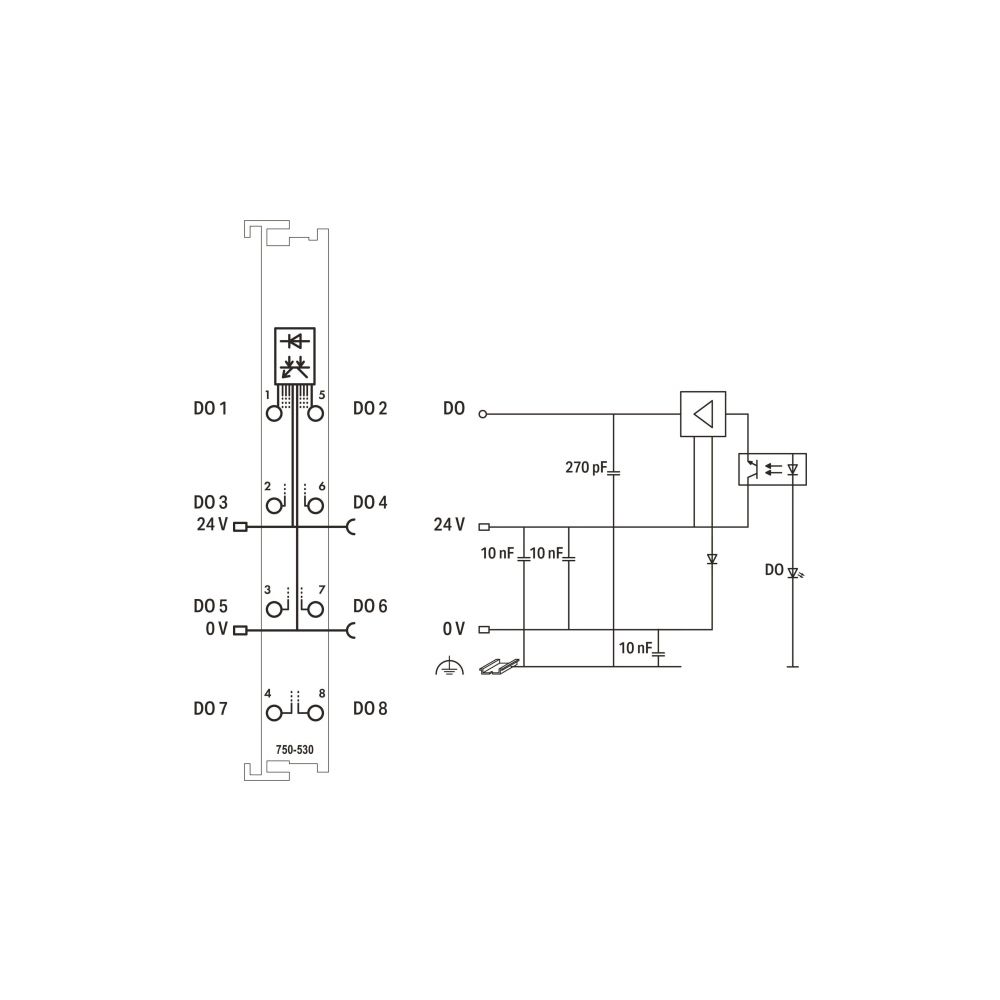

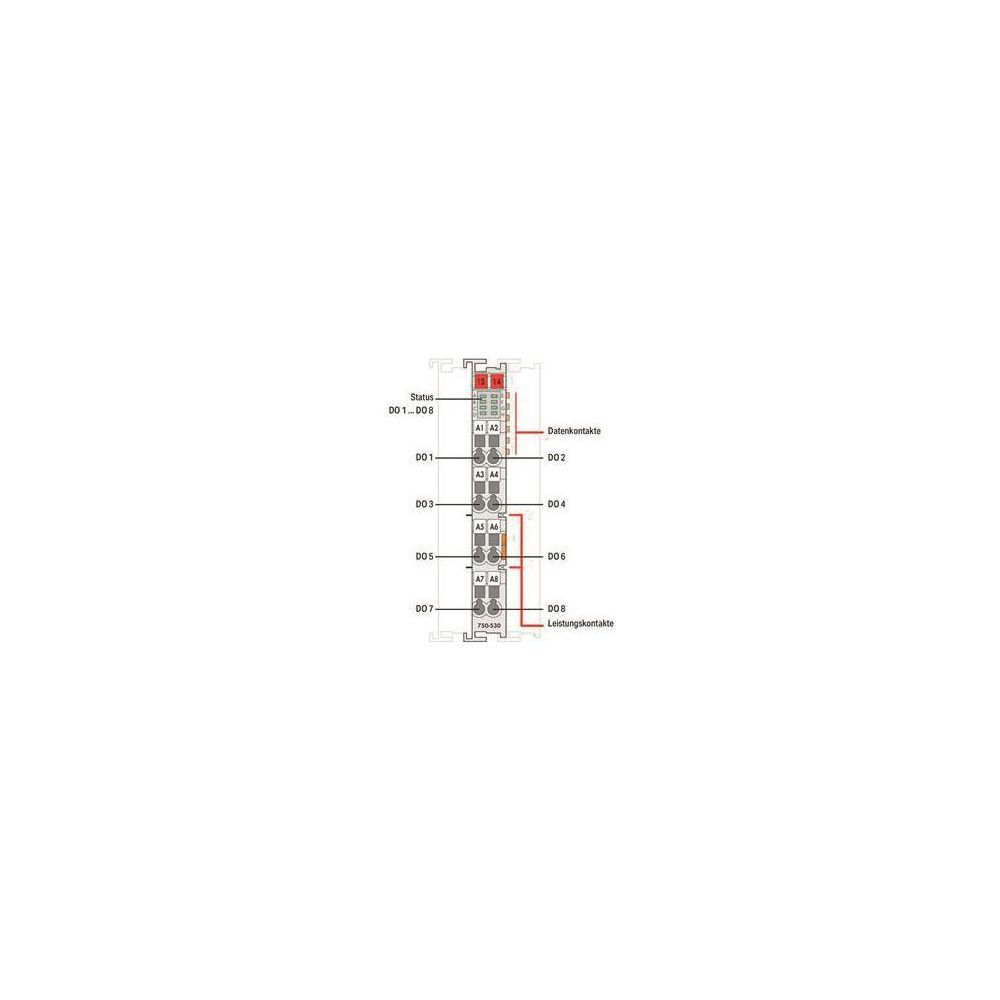

Die Anbindung der Aktoren erfolgt über die Federzuganschlusstechnik, die eine sichere Kontaktierung von Leitern mit einem Querschnitt von 0,08 bis 2,5 mm² erlaubt. Zur Überwachung des Betriebszustands sind für jeden der acht Kanäle grüne Status-LEDs in die Front integriert. Eine galvanische Trennung zwischen System- und Feldebene sorgt für eine zuverlässige Signalverarbeitung. Das Modul ist als Systemkomponente für das WAGO-I/O-System 750 konzipiert, wobei die Feldversorgung über Leistungskontakte und die Systemversorgung über Datenkontakte erfolgt.

Robuste Bauweise

Das Gehäuse aus Polycarbonat und Polyamid 6.6 ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt und erfüllt die Anforderungen für den Explosionsschutz in der Kategorie 3 G und 3 D. Die galvanische Trennung von 500 V zwischen System und Feld sowie die integrierte Kurzschlussfestigkeit tragen maßgeblich zur Betriebssicherheit bei.

Das Modul überzeugt durch eine hohe Packungsdichte und einfache Handhabung bei der Montage. Mit einer Schaltfrequenz von bis zu 2 kHz und einem Ausgangsstrom von 0,5 A je Kanal bietet es eine präzise Steuerung für vielfältige industrielle Anwendungen.

Technische Daten

• Anzahl Kanäle: 8
• Ausgangsstrom je Kanal: 0,5 A
• Versorgungsspannung: 24 V DC
• Schaltfrequenz max.: 2 kHz
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 67,8 mm
• Gewicht: 49 g
• Anschlusstechnik: Federzuganschluss
• Schutzart: IP20
