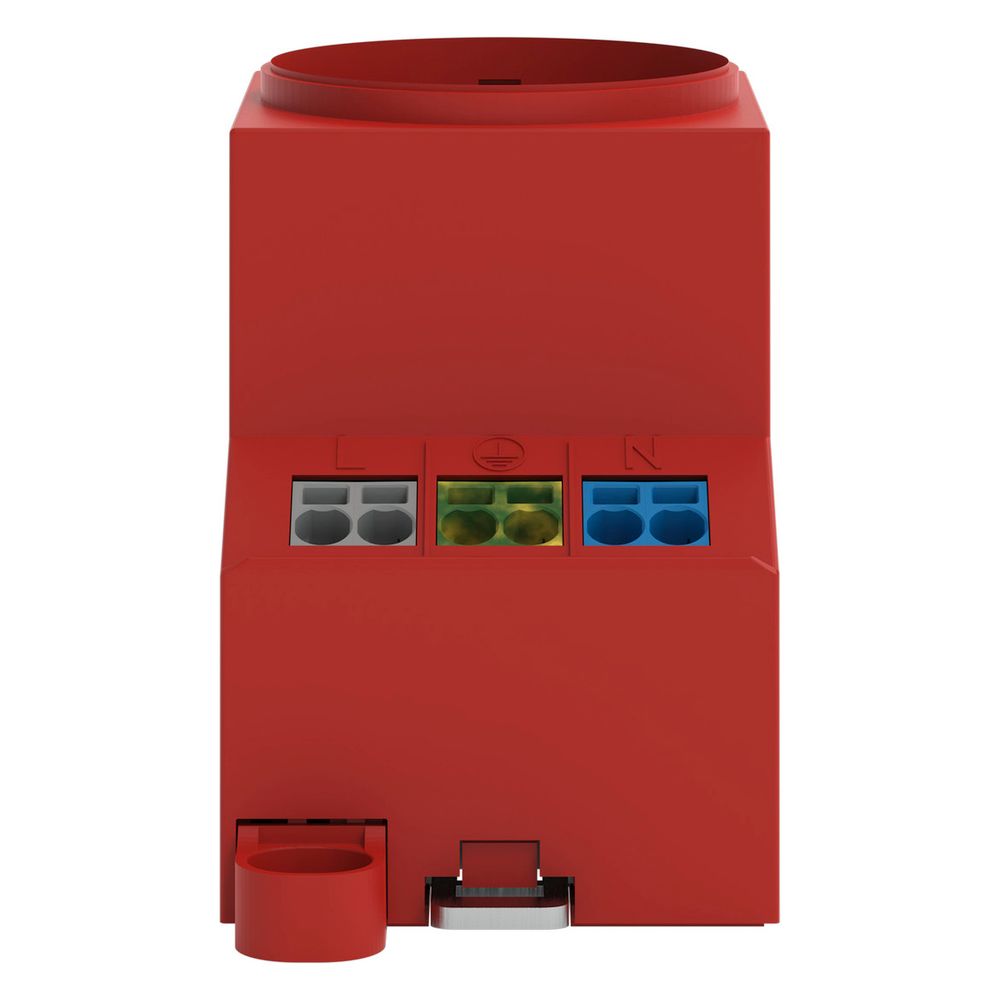

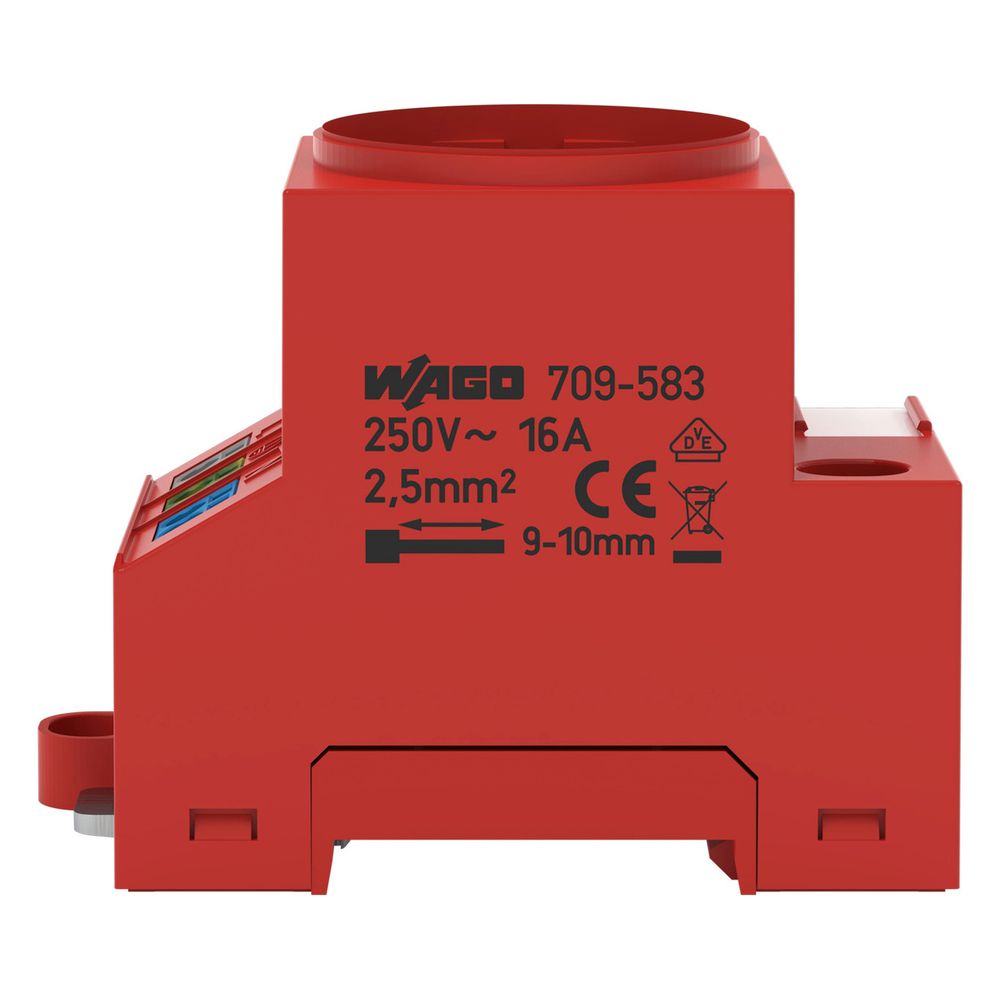

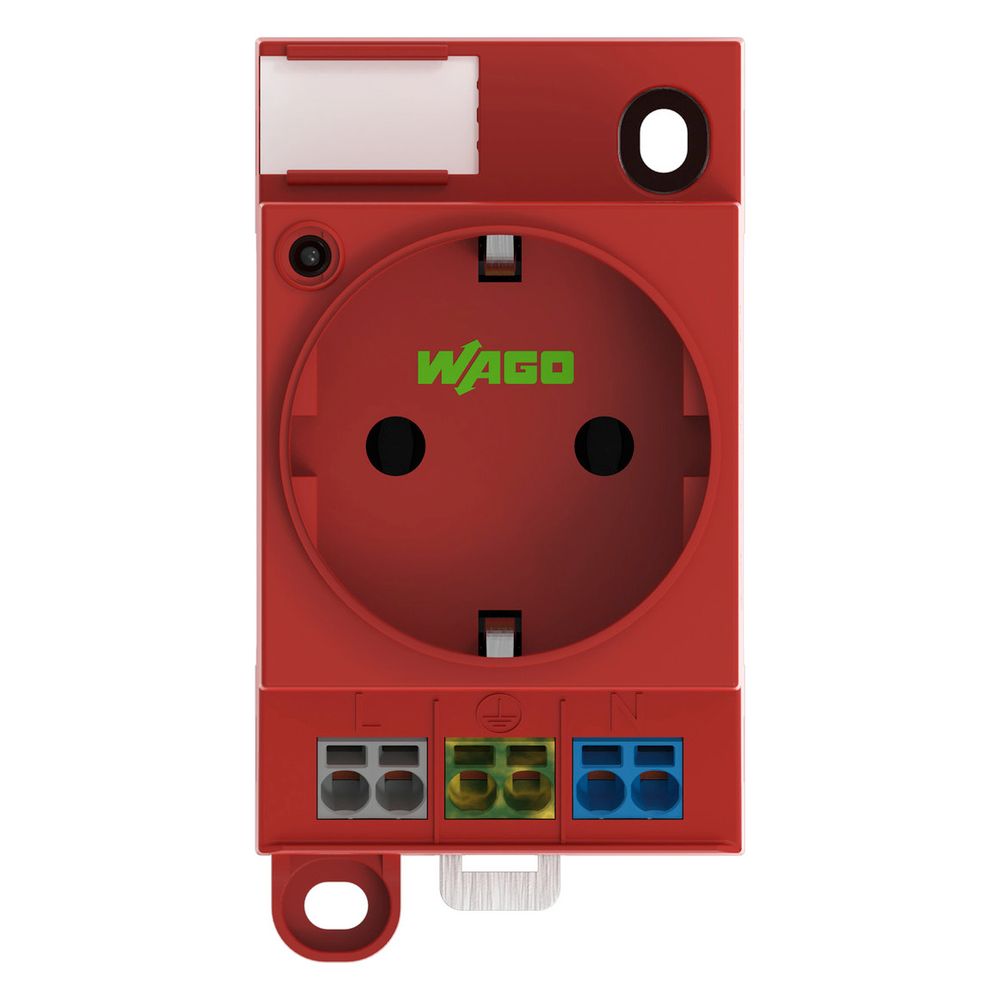

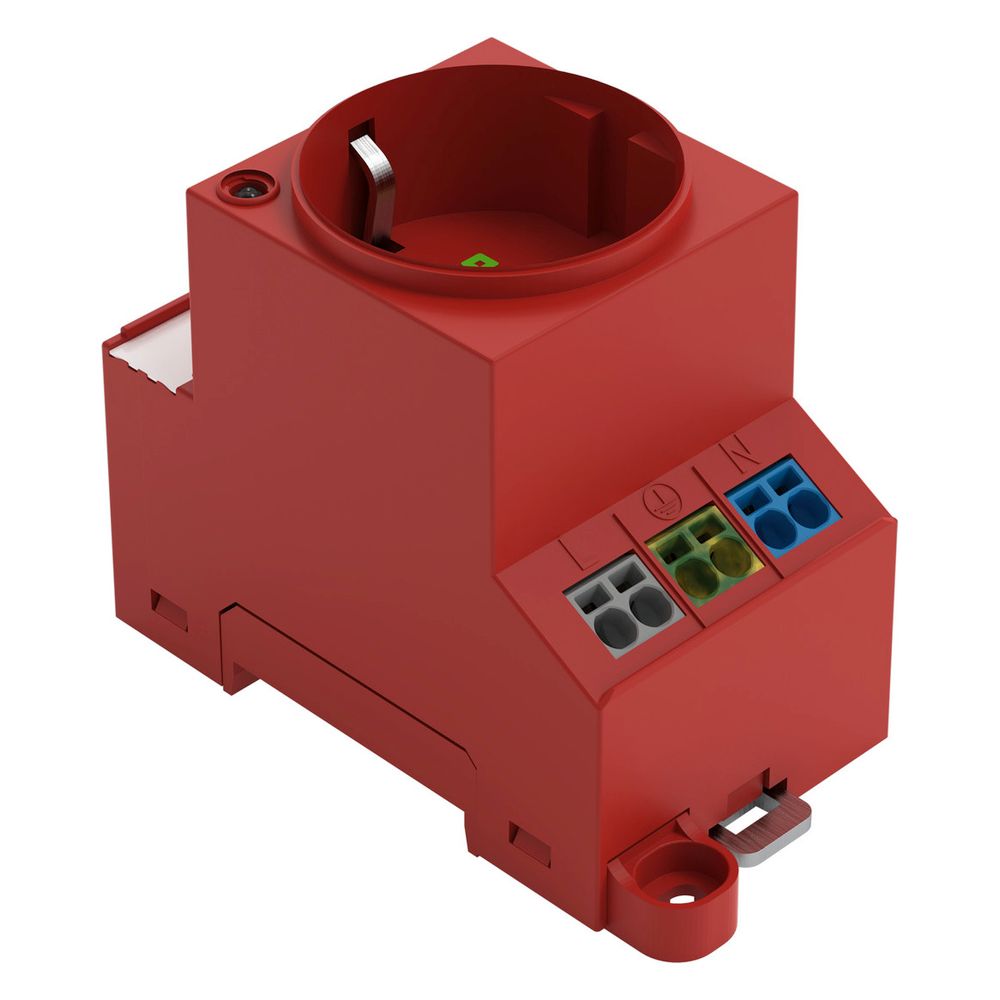

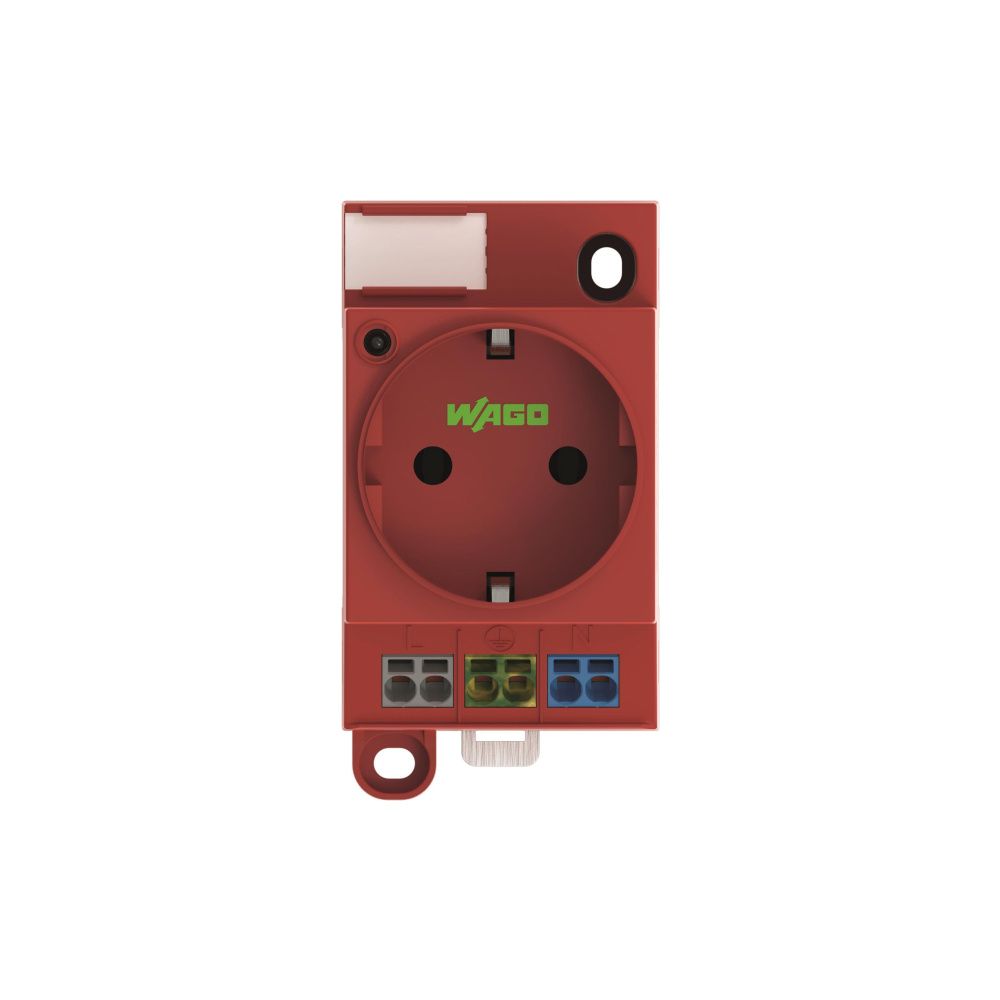

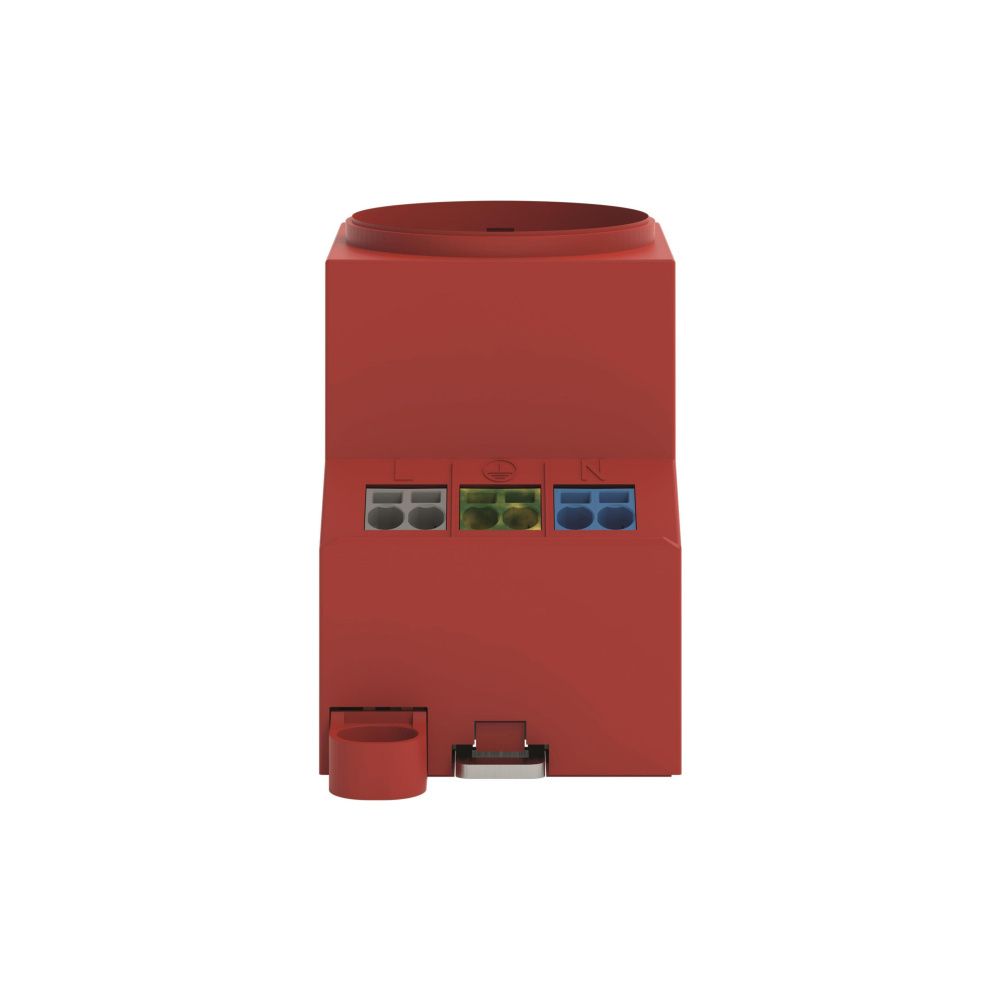

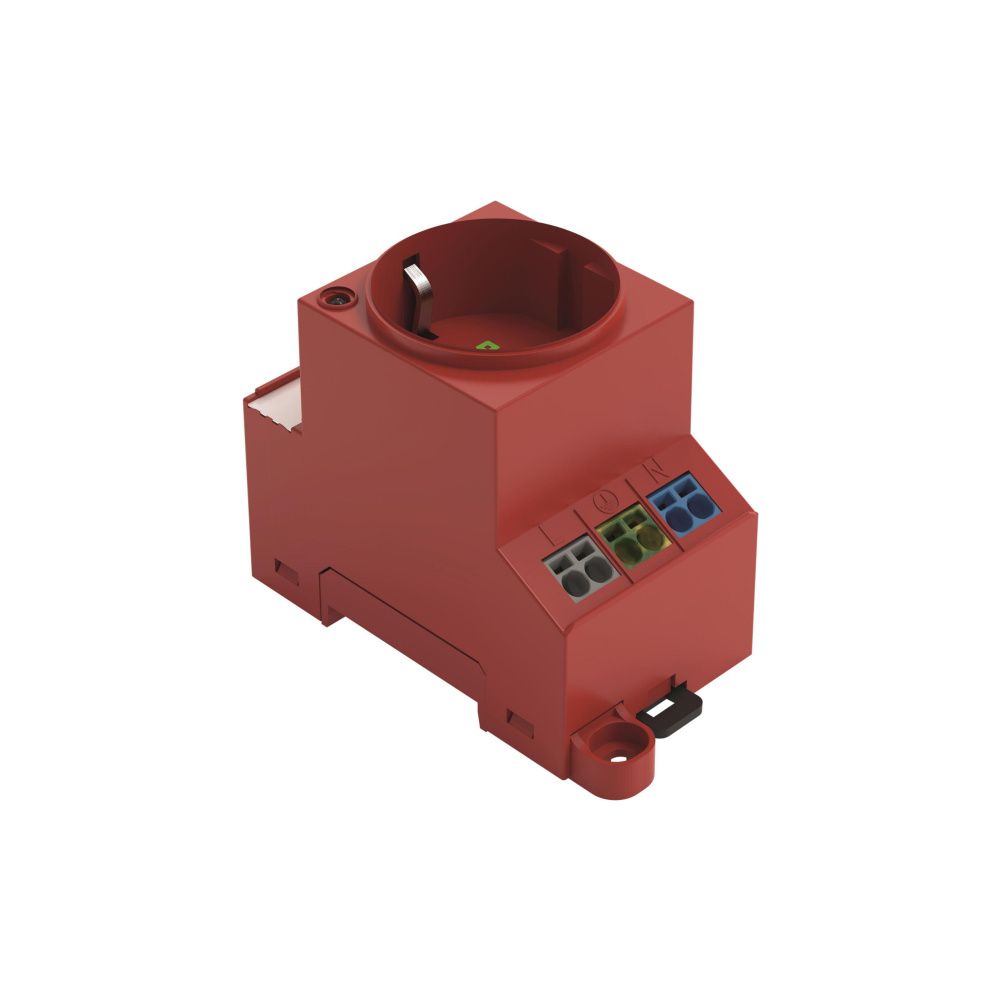

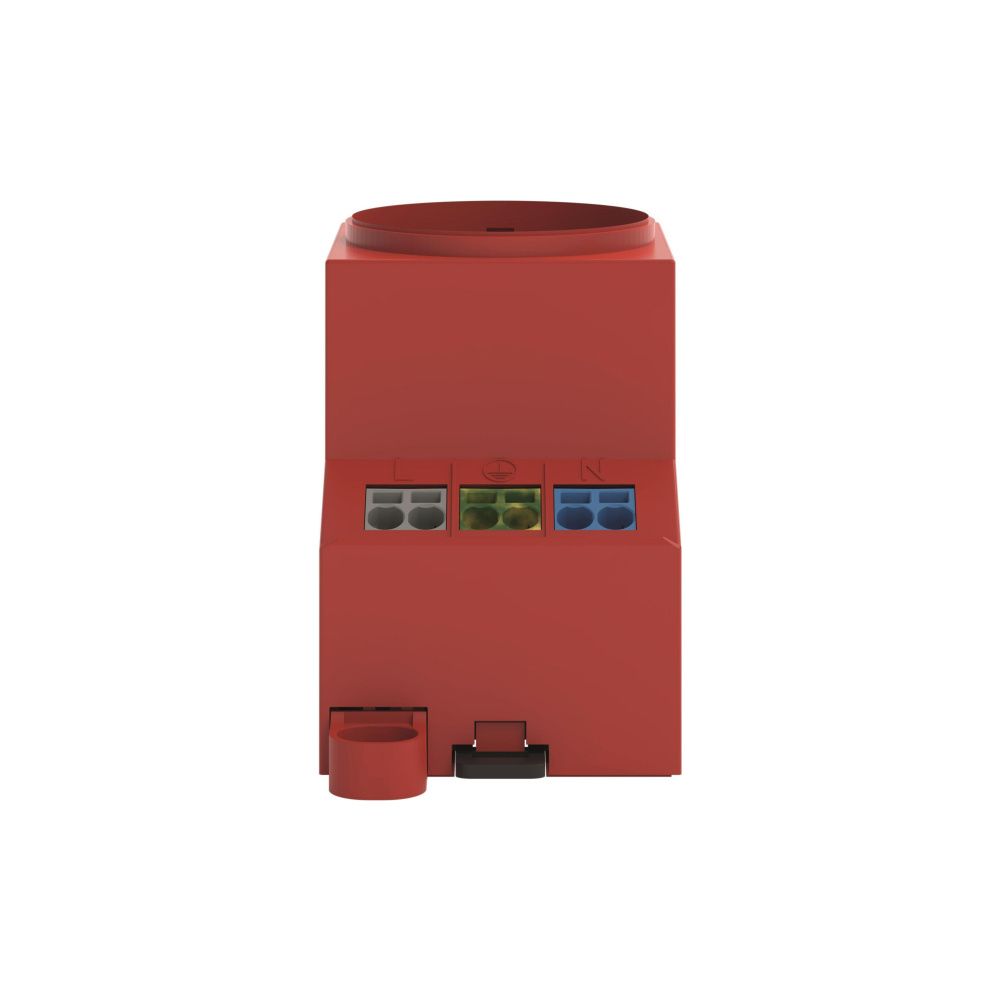

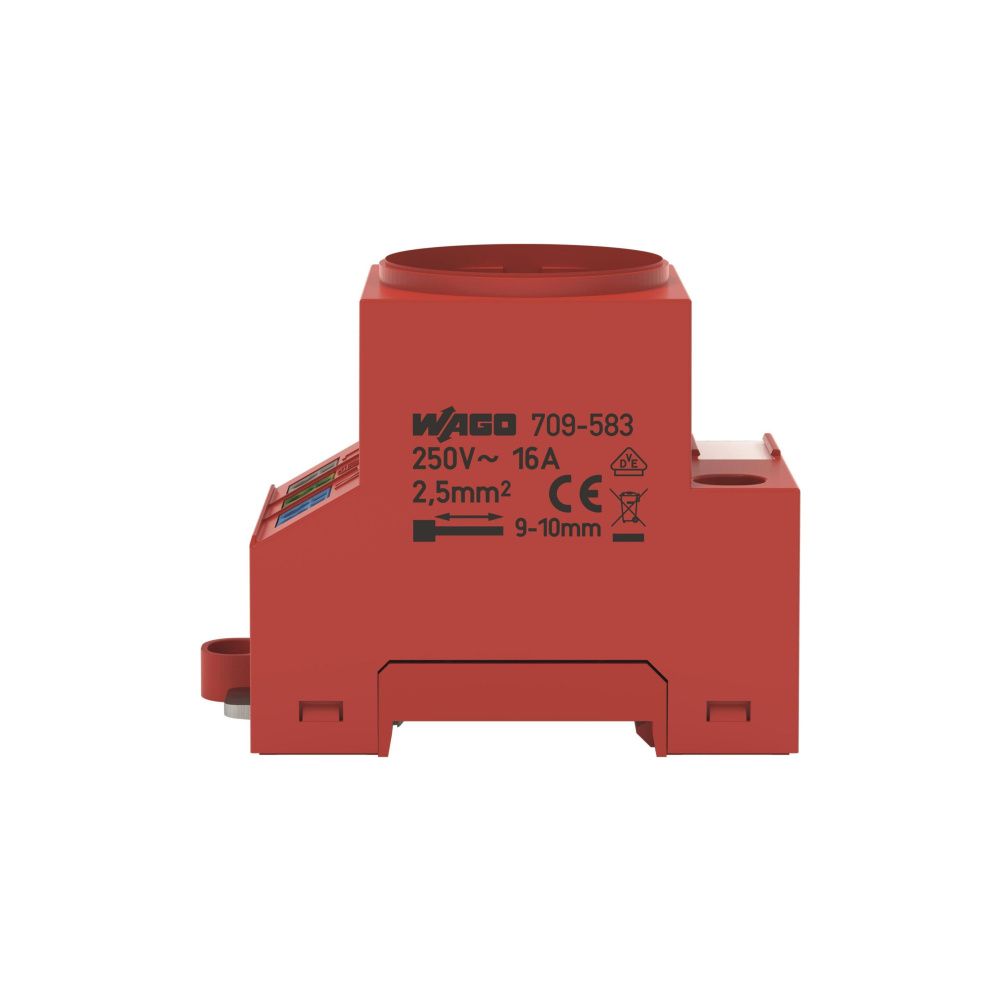

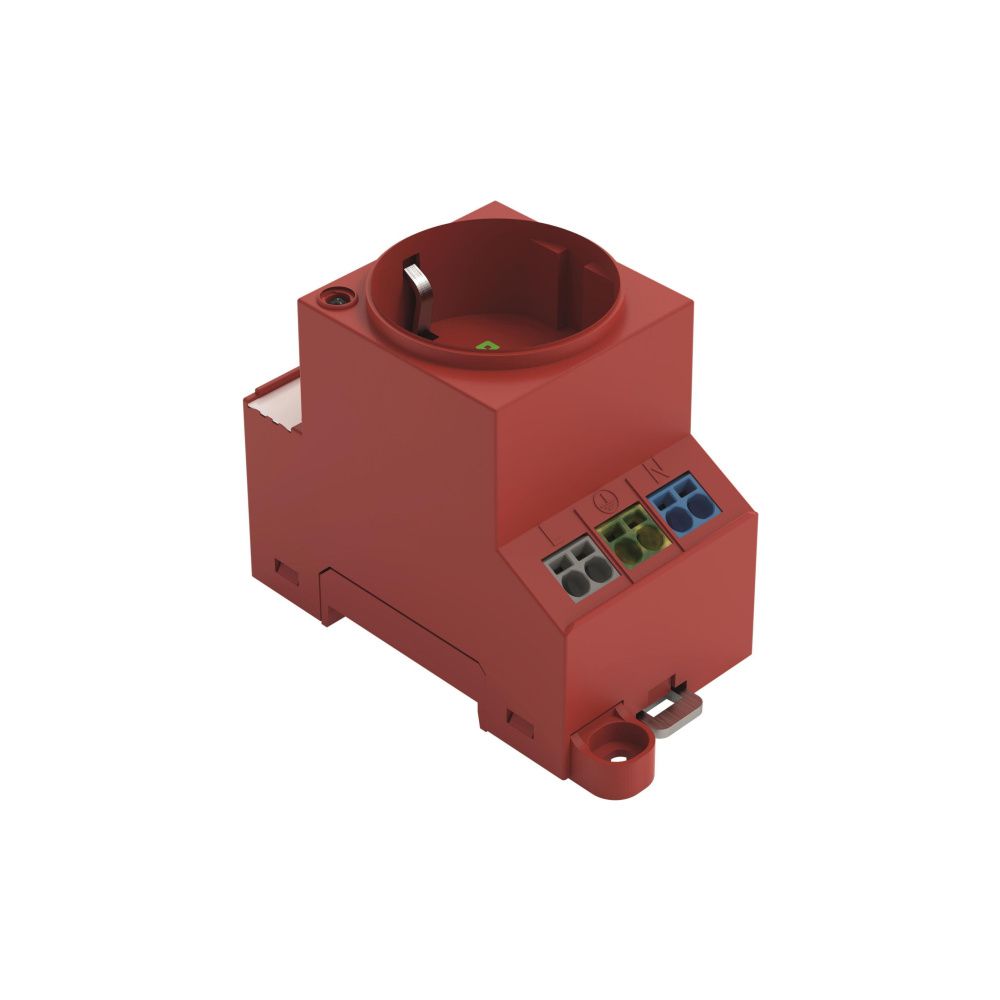

Wago Schaltschrank-Steckdose 709-583, 250V 16A, Polyamid, Rot
Diese Schaltschrank-Steckdose ermöglicht eine zuverlässige Stromversorgung innerhalb von Schaltschränken. Das Modell ist für eine Bemessungsspannung von 250 V sowie einen Bemessungsstrom von 16 A ausgelegt und für Stecker des Typs F (CEE 7/3) geeignet. Eine integrierte LED-Statusanzeige signalisiert den Betriebszustand direkt am Einsatzort.
Montage und Anschluss
Die Installation erfolgt flexibel über eine Tragschiene 35 oder mittels Schraubmontage. Für eine effiziente Verdrahtung sorgt die Push-in CAGE CLAMP-Anschlusstechnik, die den Anschluss von ein-, fein- und mehrdrähtigen Leitern mit einem Querschnitt von 0,2 bis 2,5 mm² unterstützt. Das Gehäuse aus Polyamid ist auf Langlebigkeit ausgelegt und weist eine Brennbarkeitsklasse gemäß UL 94 V0 auf.
Technische Daten
- Bemessungsspannung: 250 V
- Bemessungsstrom: 16 A
- Breite in Teilungseinheiten: 3
- Einbautiefe: 60 mm
- Schutzart: IP20
- Anschlusstechnik: Push-in CAGE CLAMP
- Dauergebrauchstemperatur: -35 bis +85 °C
- Farbe: Rot
Die robuste Schaltschrank-Steckdose überzeugt durch ihre kompakte Bauweise mit einer Breite von 3 Teilungseinheiten und eine einfache Handhabung bei der Montage. Mit der integrierten LED-Anzeige und der bewährten Anschlusstechnik für Leiter bis 2,5 mm² bietet sie eine sichere Lösung für die elektrische Ausstattung. Die Auslegung für 250 V und 16 A deckt gängige Anforderungen an die Stromverteilung im Schaltschrank ab.
Technische Daten
| Hersteller | Wago |
| Abisolierlänge | 9 … 10 |
| Anschlusstechnik | Push-in CAGE CLAMP® |
| Anzahl der Steckdosen | 1 |
| Anzahl Teilung | 3 |
| Artikelnummer | WAGO-709-583 |
| Ausführung | Steckdose CEE 7 / 3 (Typ F) |
| Bemessungsspannung | 250 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 3 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Dauergebrauchstemperatur | -35 … +85 |
| Dauergebrauchstemperatur bis | 85 |
| Dauergebrauchstemperatur von | -35 |
| EAN-13 | 4055143718301 |
| Einbautiefe | 60 |
| Eindrähtiger Leiter | 0,2 … 2,5 mm² / 24 … 14 |
| Farbe | rot |
| Feindrähtiger Leiter | 0,2 … 2,5 mm² / 24 … 14 |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen | 2,5 mm² / 14 |
| Gewicht | 81,6 |
| Gewicht | 0,082 kg |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmfederwerkstoff | Chrom-Nickel-Federstahl (CrNi) |
| Kontaktoberfläche | Sn |
| Kontaktwerkstoff | Kupferlegierung |
| Mehrdrähtiger Leiter | 0,2 … 2,5 mm² / 24 … 14 |
| Mit erhöhtem Berührungsschutz | Nein |
| Mit Klappdeckel | Nein |
| Mit Kontroll-Leuchte | Nein |
| Montageart | Tragschiene 35 |
| Potentialkennzeichnung | L ⏚ N |
| Schutzart (IP) | IP20 |
| Schutzkontakt | flach |
| Spannungsart | AC |
| Verarbeitungstemperatur | -35 |
| Verarbeitungstemperatur min | -35, |
| WEEE-Nr. | 40917098 |
