Beschreibung

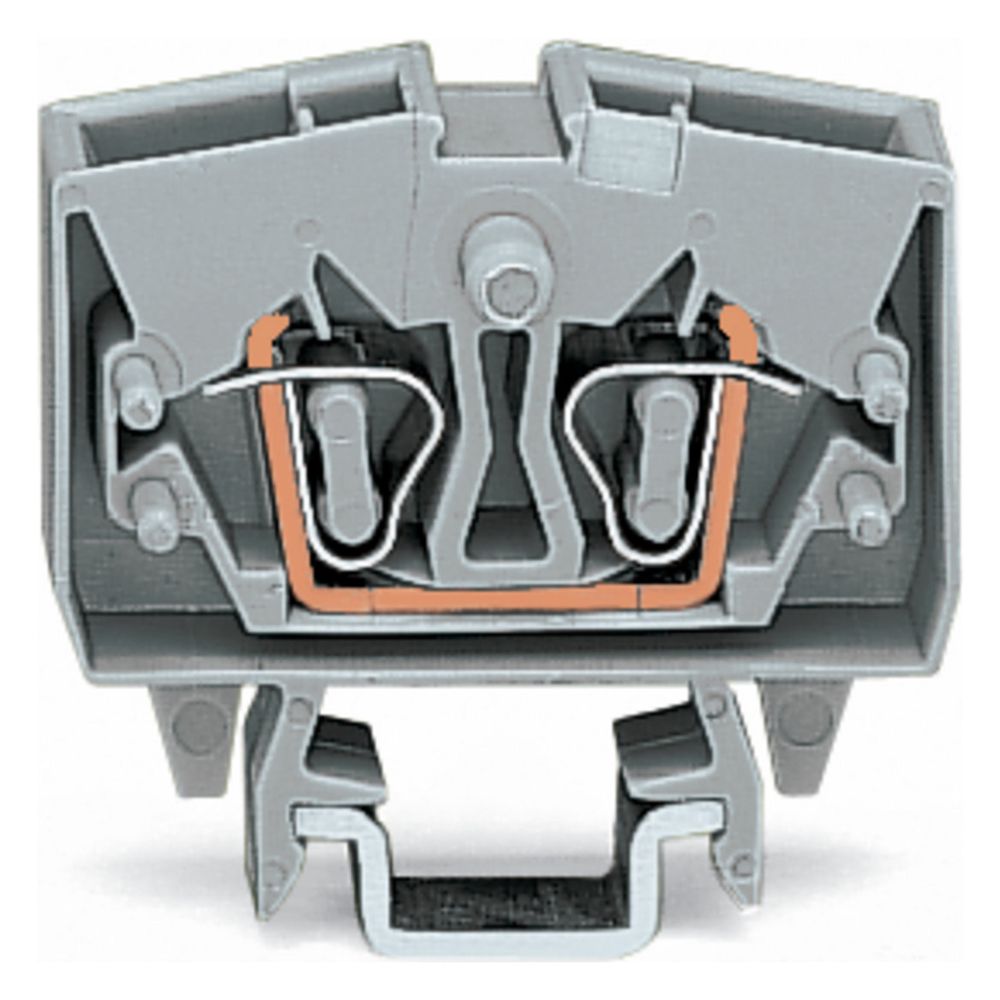

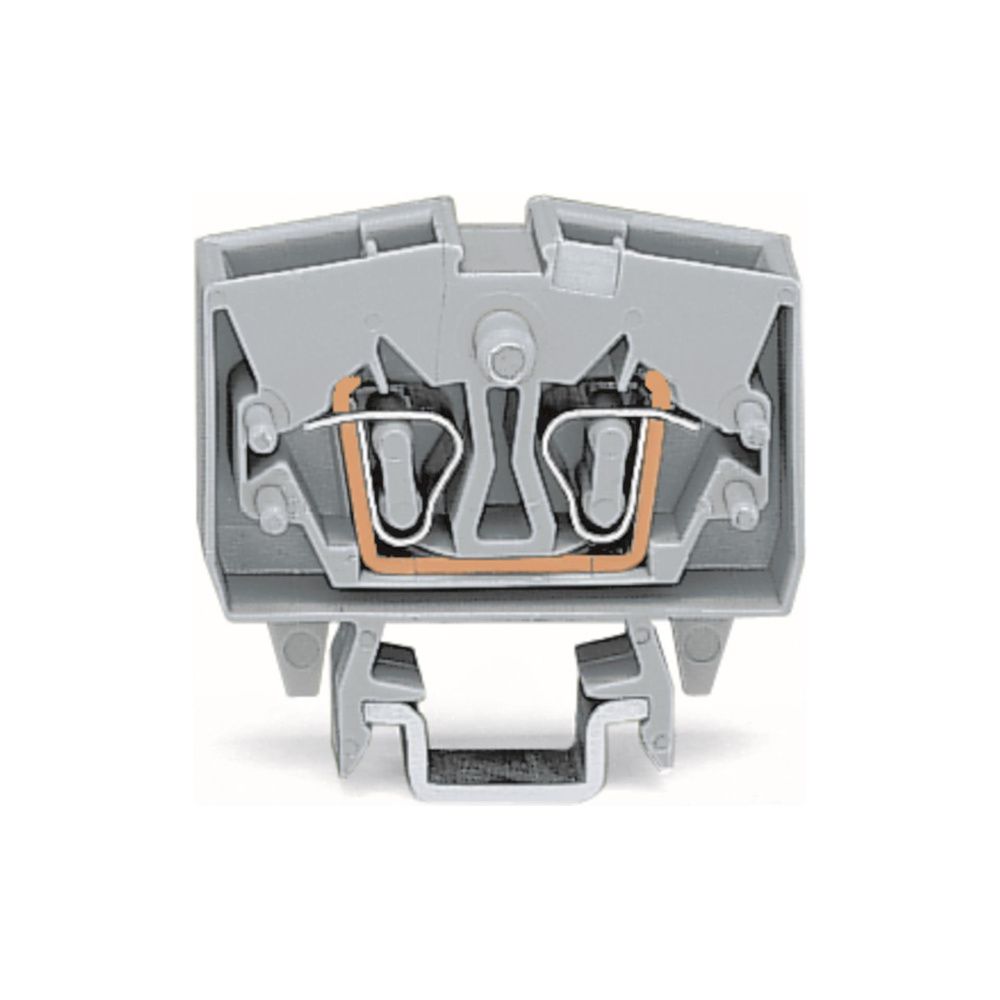

Wago 2-Leiter-Mini-Durchgangsklemme 264-701, 2,5mm2, 800V, 24A, Grau
Die 2-Leiter-Mini-Durchgangsklemme der Serie 264 ermöglicht eine zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der CAGE CLAMP-Technologie, erlaubt sie den direkten Anschluss verschiedenster Leiterarten ohne vorherige Vorbehandlung. Die kompakte Reihenklemme ist für die Montage auf Tragschienen der Bauform TH15 ausgelegt.
Anschlusstechnik und Montage
Die Klemme nutzt eine Käfigzugfeder für den elektrischen Anschluss, wodurch das Aufcrimpen von Aderendhülsen entfällt. Für den Leiteranschluss ist eine Abisolierlänge von 8 bis 9 mm erforderlich, die Betätigung erfolgt mittels eines separaten Werkzeugs. Die horizontale Bauform mit einer Breite von 6 mm unterstützt eine platzsparende Verdrahtung. Eine mittige Beschriftungsebene sowie eine integrierte Prüfmöglichkeit erleichtern die Identifikation der Anschlüsse.
Material und Sicherheit
Das Gehäuse besteht aus einem robusten, thermoplastischen Isolierwerkstoff, der der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Klemme ist für eine Bemessungsspannung von 800 V und einen Bemessungsstrom von 24 A ausgelegt. Mit einer Betriebstemperatur von bis zu 105 °C eignet sich das Bauteil für anspruchsvolle Umgebungsbedingungen. Für den ordnungsgemäßen Abschluss des Klemmenblocks ist eine separate Abschlussplatte erforderlich.
Die Mini-Durchgangsklemme bietet hohe Flexibilität bei Leiterquerschnitten von 0,08 mm² bis 2,5 mm². Dank der Federzugtechnik wird eine sicher kontaktierte Verbindung erzielt, die den Anforderungen moderner Elektroinstallationen entspricht. Mit einer Bemessungsspannung von 800 V und einer kompakten Bauweise stellt dieses Produkt eine effiziente Lösung für die klassische Durchgangsverdrahtung oder Potentialverteilung dar.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Leiterquerschnitt: 0,08 - 2,5 mm²
- Anschlussart: Federzuganschluss
- Montageart: Hutschiene TH15
- Breite: 6 mm

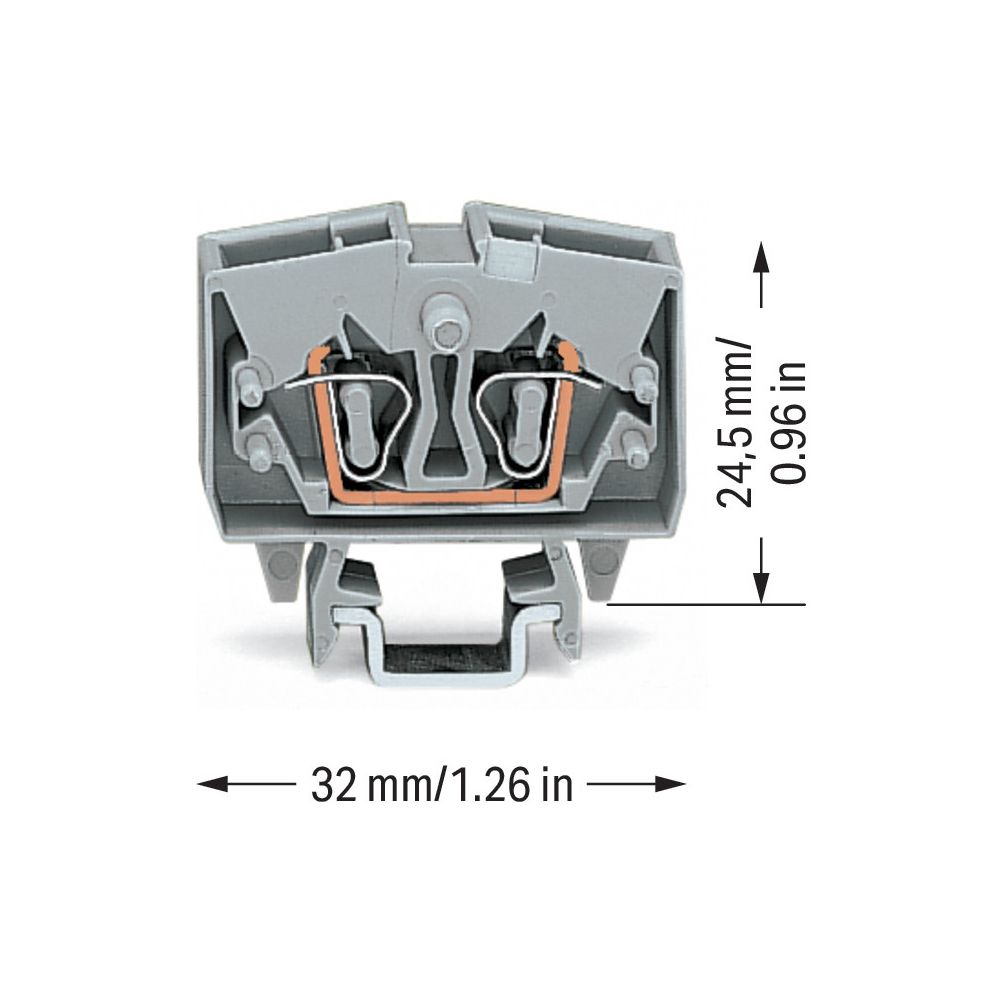

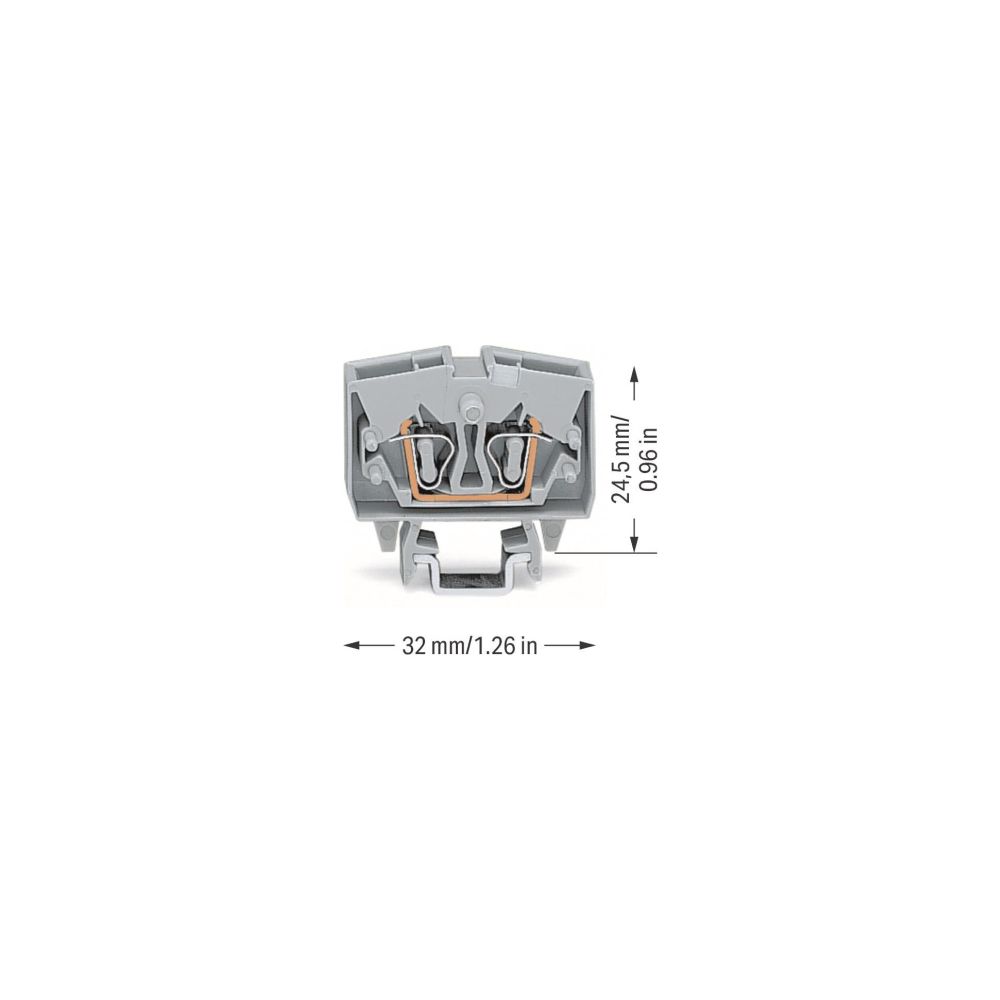

- Höhe: 32 mm
- Tiefe: 24,5 mm
- Betriebstemperatur: 105 °C
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-264-701 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bauform | horizontale Bauform |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Beschriftungsebene | Mittenbeschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,072 |
| Breite | 6 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4044918415354 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 3,7 |
| Gewicht | 0,432 kg |
| Höhe | 32 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH15 |
| QS Aderendhülse | 0,25 |
| QS eindrähtig | 0,08 |
| QS feindrähtig | 0,08 |
| QS mehrdrähtig | 0,08 |
| Tiefe | 24,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
