Beschreibung

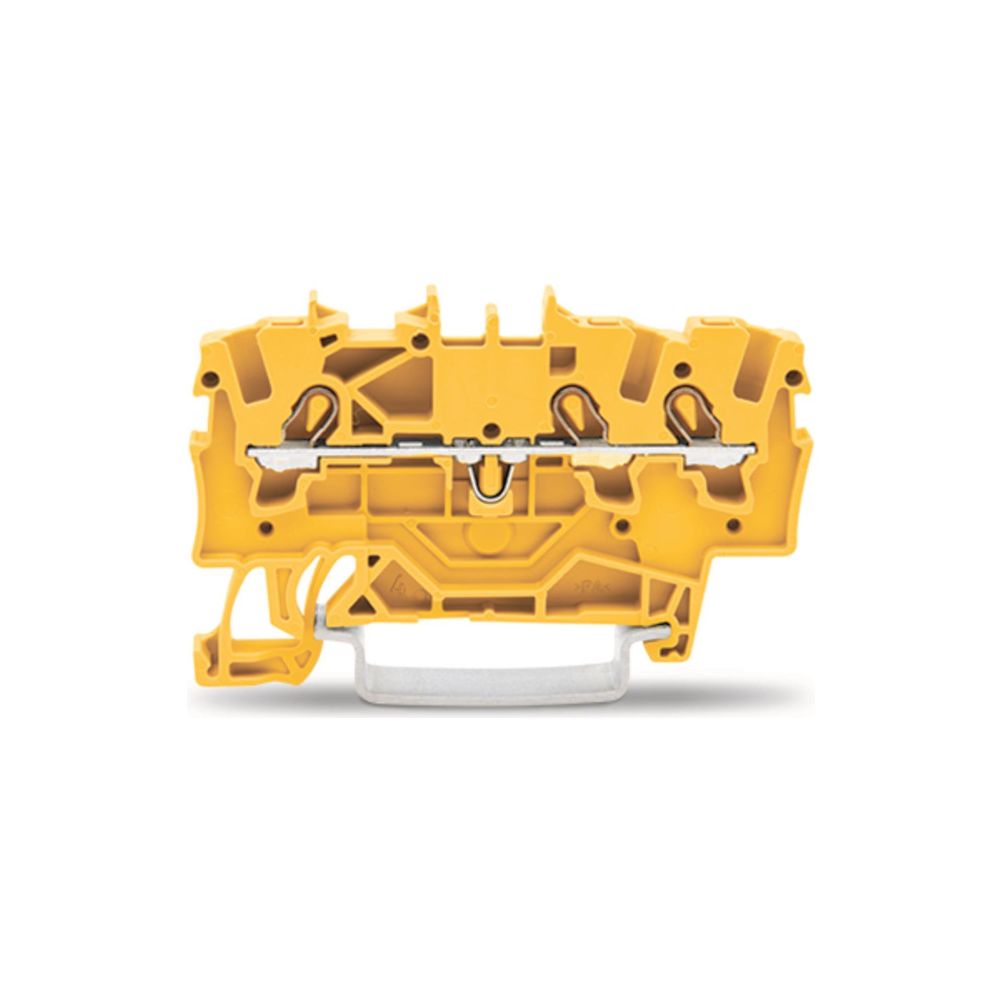

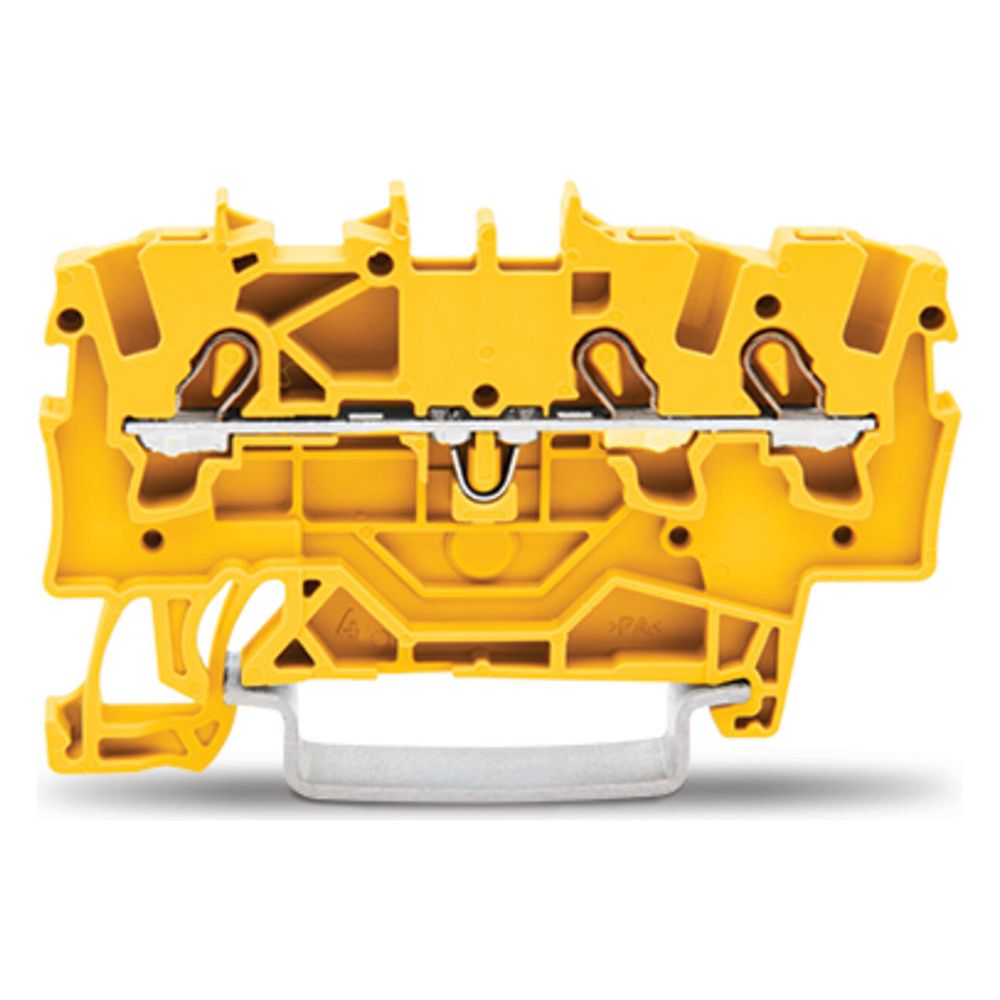

Wago 3-Leiter-Durchgangsklemme TOPJOB S 2001-1306, 1,5mm2, Polyamid, Gelb
Diese 3-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente und sichere elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt das Bauteil den werkzeuglosen Anschluss von Leitern mit ausreichender Knicksteifigkeit sowie feindrähtigen Leitern mit Aderendhülse. Die Klemme ist für den Einsatz auf Tragschienen der Bauform TH35 ausgelegt und für Ex e Anwendungen geeignet.
Anschlusstechnik und Montage
Die Durchgangsklemme zeichnet sich durch ihre kompakte Bauweise mit einer Breite von 4,2 mm aus, was eine platzsparende Verdrahtung auf der Hutschiene ermöglicht. Der elektrische Anschluss erfolgt über Federzugklemmen, die eine dauerhafte Kontaktierung sicherstellen. Für die Installation sind Abisolierlängen von 9 bis 11 mm vorgesehen. Die Betätigung der Klemmstellen erfolgt bei Bedarf über ein Werkzeug, während die Beschriftung sowohl mittig als auch seitlich am Gehäuse vorgenommen werden kann.
Material und Sicherheit
Das Gehäuse besteht aus hochwertigem, thermoplastischem Polyamid, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 18 A ist die Klemme für anspruchsvolle elektrische Anforderungen ausgelegt. Die Betriebstemperatur von 105 °C unterstreicht die Eignung für industrielle Umgebungen. Zudem ist das Produkt für den Einsatz in explosionsgefährdeten Bereichen der Kategorie Ex e geeignet.
Die Durchgangsklemme bietet eine zuverlässige Lösung für die Potentialverteilung und Durchgangsverdrahtung. Durch die Kombination aus robuster Polyamid-Konstruktion, einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 18 A eignet sie sich ideal für moderne Elektroinstallationen. Die flexible Anschlusstechnik für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² sorgt für eine hohe Vielseitigkeit bei der Projektierung.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 18 A
- Leiterquerschnitt: 0,25 - 2,5 mm²
- Anschlussart: Federzuganschluss
- Anzahl Klemmstellen: 3
- Montageart: Hutschiene TH35

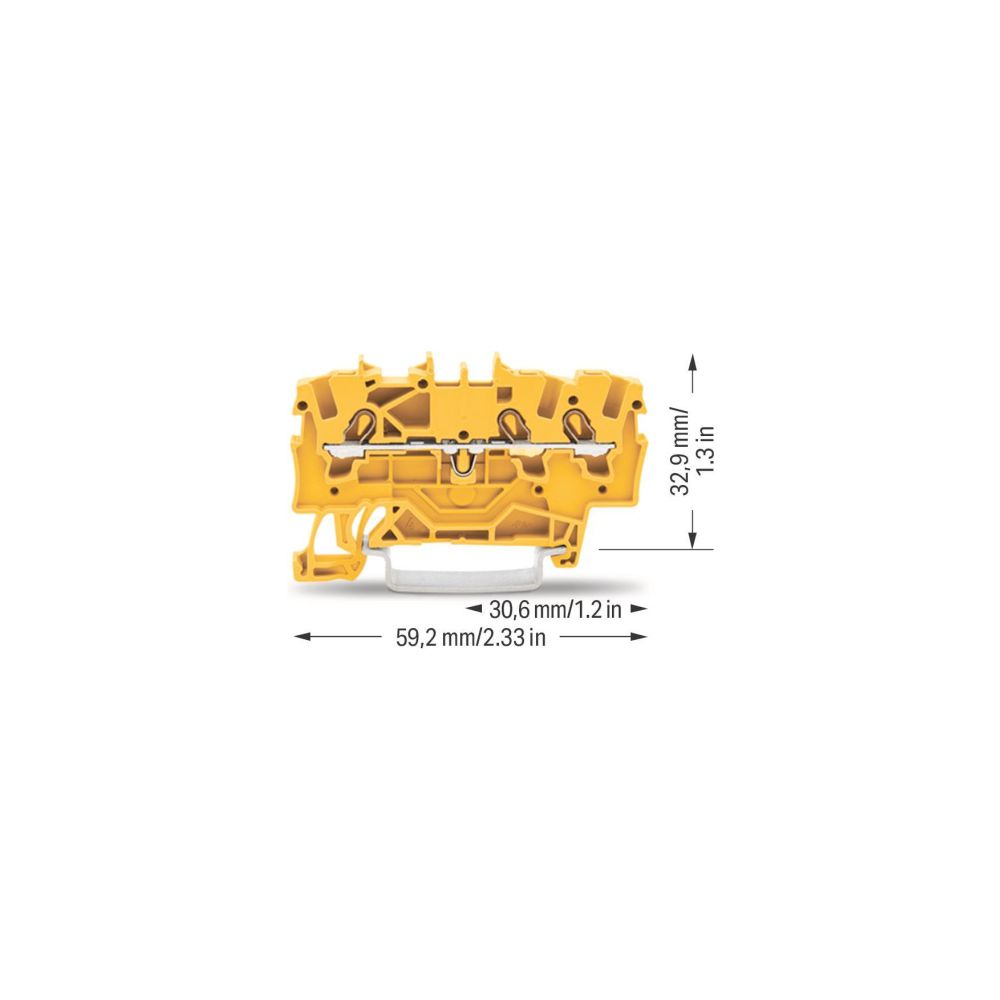

- Breite: 4,2 mm
- Höhe: 59,2 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 1,5 |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2001-1306 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 18 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,106 |
| Breite | 4,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4045454537401 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | gelb |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 4,3 |
| Gewicht | 0,533 kg |
| Höhe | 59,2 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Montageart | Hutschiene TH35 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
