Wago Doppelstockklemme 280 280-519, 2,5mm2, 500V, 20A, Thermoplast, Grau

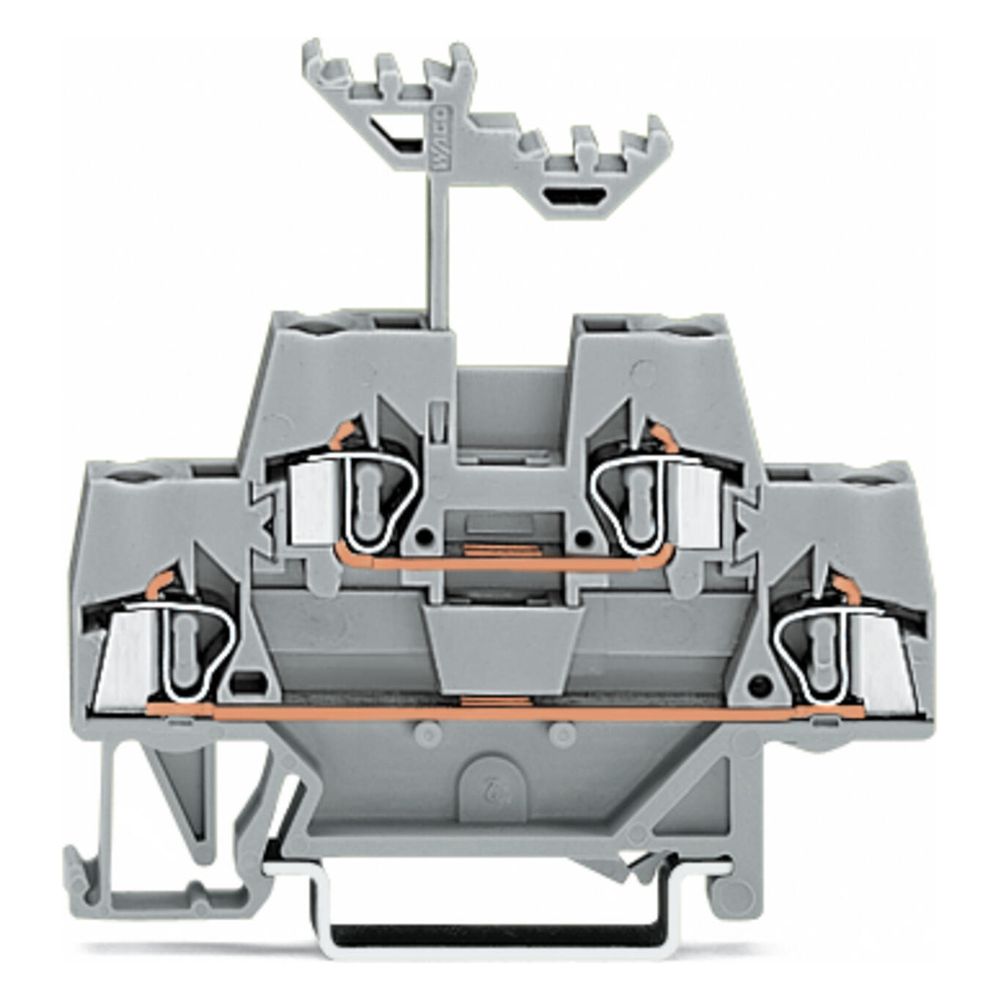

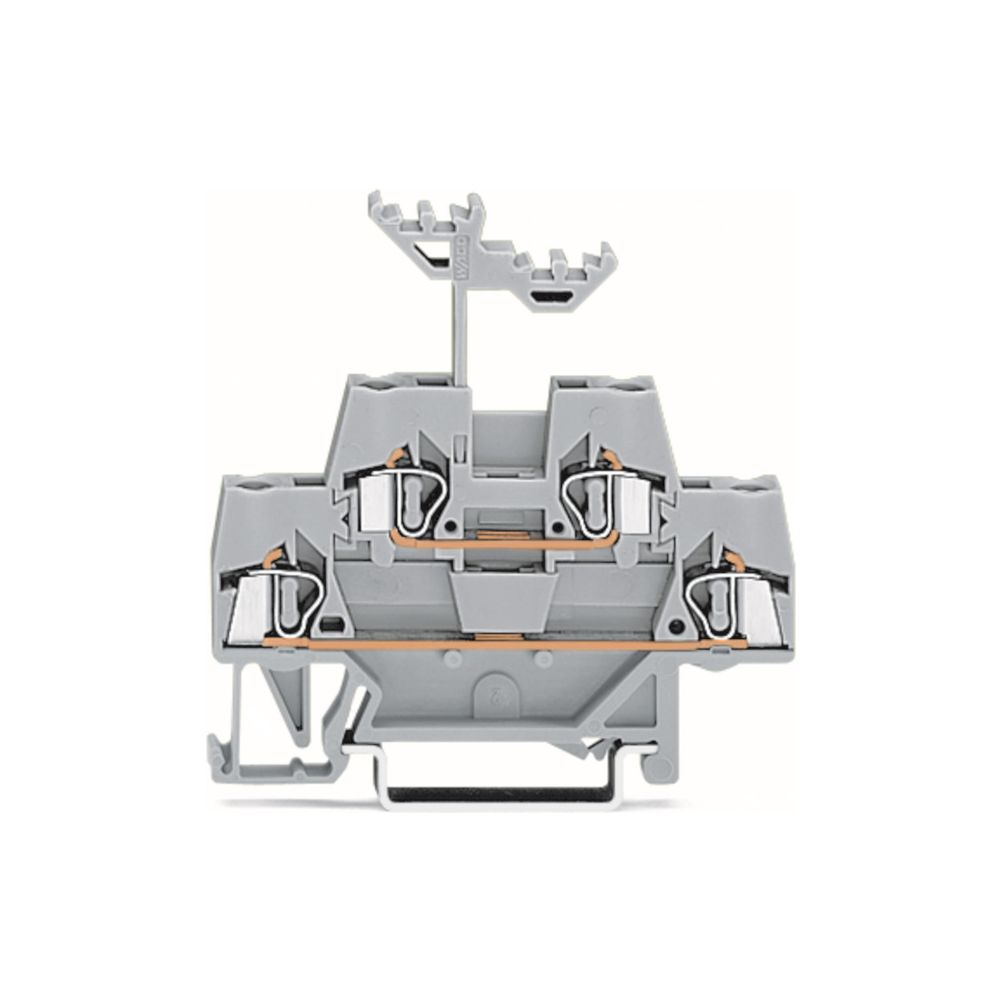

Die Doppelstockklemme der Serie 280 ermöglicht eine effiziente und platzsparende Elektroinstallation auf der Hutschiene. Mit zwei Etagen und der bewährten Federzuganschlusstechnik bietet das Bauteil eine zuverlässige Verbindung für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Das graue Gehäuse aus robustem Thermoplast ist für eine Bemessungsspannung von 500 V ausgelegt.

Zuverlässige Anschlusstechnik

Die integrierte Federzugtechnik erlaubt den direkten Anschluss sämtlicher Leiterarten ohne die Notwendigkeit einer vorherigen Behandlung, wie etwa das Aufcrimpen von Aderendhülsen. Dies sorgt für eine wartungsfreie und dauerhaft sichere Kontaktierung. Für den Anschluss ist eine Abisolierlänge von 8 bis 9 mm erforderlich.

Kompaktes Design für die Hutschiene

Mit einer Breite von lediglich 5 mm eignet sich die Klemme ideal für Anwendungen, bei denen eine hohe Packungsdichte auf der Tragschiene TH35 gefordert ist. Die horizontale Bauform verfügt über zwei Ebenen mit jeweils zwei Klemmstellen, wobei die Etagen intern nicht gebrückt sind. Das Material entspricht der Brennbarkeitsklasse V0 nach UL 94 und ist für Betriebstemperaturen bis 105 °C ausgelegt.

Die Doppelstockklemme überzeugt durch ihre hohe Flexibilität als Durchgangsklemme und ihre einfache Handhabung bei der Montage. Mit einer Bemessungsstromstärke von 20 A und der kompakten Bauweise von 64 mm Höhe sowie 58,5 mm Tiefe stellt sie eine professionelle Lösung für anspruchsvolle Verdrahtungsaufgaben dar. Die Mittenbeschriftung ermöglicht zudem eine übersichtliche Kennzeichnung der Anschlusspunkte.

Technische Daten

• Anschlussart: Federzuganschluss
• Anzahl der Etagen: 2
• Leiterquerschnitt: 0,08 - 2,5 mm²
• Bemessungsspannung: 500 V
• Bemessungsstrom: 20 A
• Montageart: Hutschiene TH35
• Breite: 5 mm
• Höhe: 64 mm
• Tiefe: 58,5 mm
• Betriebstemperatur: 105 °C
