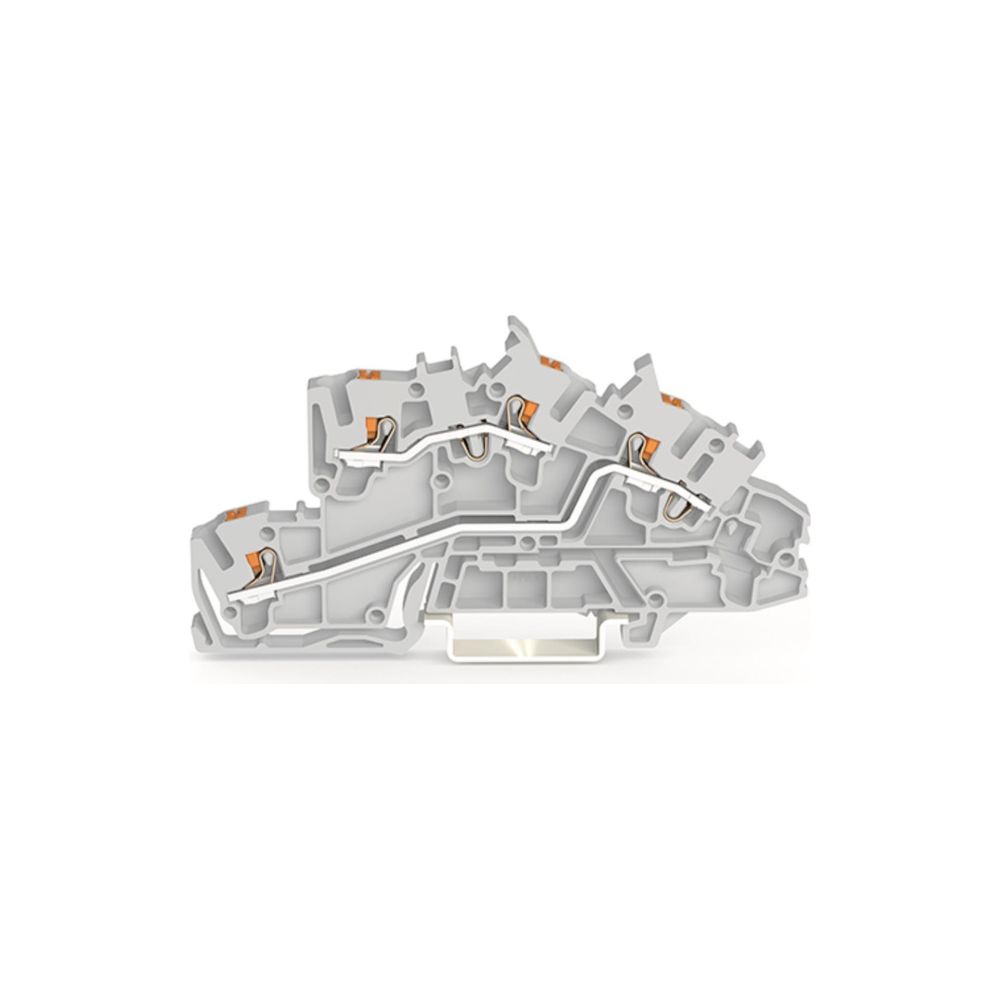

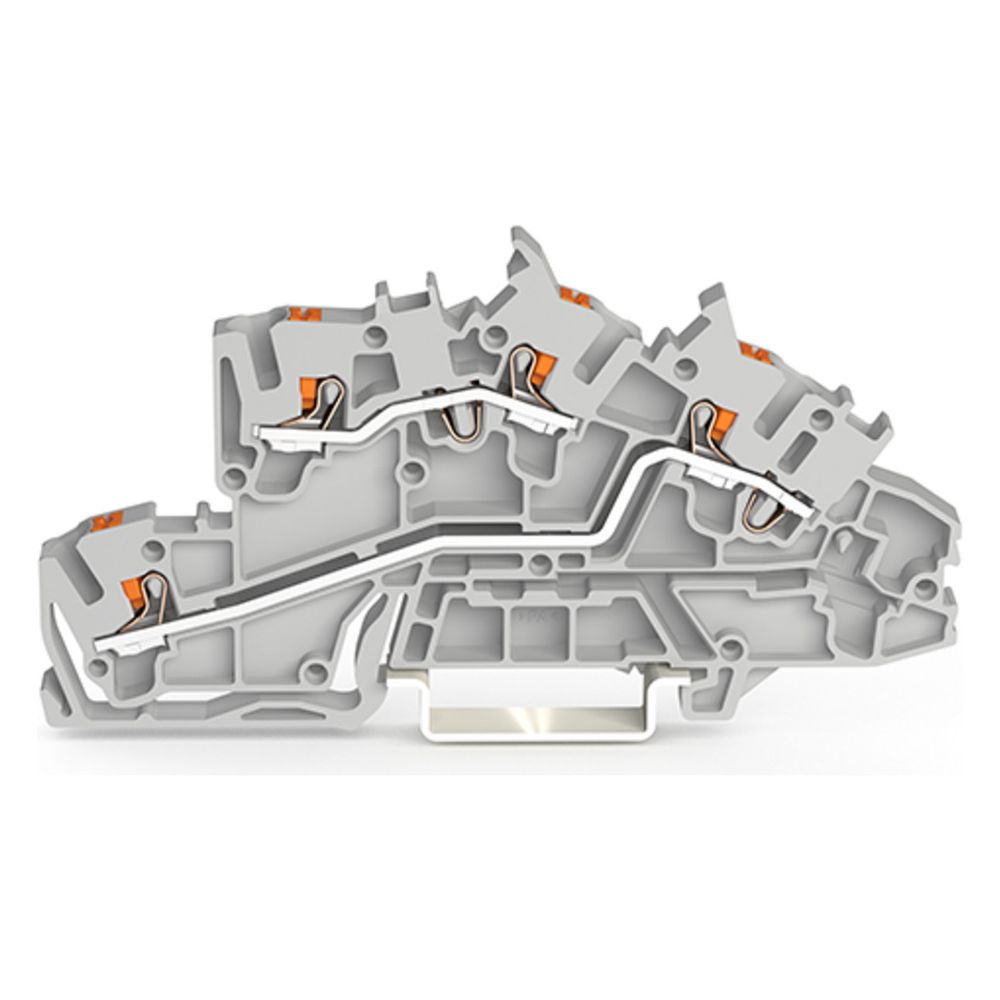

Wago Installationsetagenklemme 2203 2203-7642, 400V 31A, Polyamid, Grau

Die WAGO Installationsetagenklemme der Serie 2203 ermöglicht eine effiziente und sichere Verdrahtung in elektrischen Anlagen. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt sie den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne den Einsatz von Werkzeugen. Das Bauteil ist für eine Bemessungsspannung von 400 V sowie einen Bemessungsstrom von 31 A ausgelegt und für die Montage auf Tragschienen der Bauform TH35 vorgesehen.

Anschlusstechnik und Flexibilität

Die Klemme verfügt über drei Ebenen und bietet durch die Push-in-Funktionalität eine deutliche Zeitersparnis bei der Installation. Je nach Leiterart deckt das Produkt einen Querschnittsbereich von 0,25 mm² bis 4 mm² ab. Die Bedienung erfolgt komfortabel über integrierte Drücker, wobei für den Leiteranschluss eine Abisolierlänge von 10 bis 12 mm vorgesehen ist. Die robuste Ausführung aus Polyamid entspricht der Brennbarkeitsklasse V0 nach UL 94 und gewährleistet eine hohe thermische Beständigkeit in einem Bereich von -35 bis 85 °C.

Montage und Anwendung

Das kompakte Design mit einer Breite von 5,2 mm ermöglicht eine platzsparende Anordnung auf der Hutschiene. Die Klemme ist für die L/L-Potentialkennzeichnung ausgelegt und erfordert zur ordnungsgemäßen Installation eine Abschlussplatte. Dank der flexiblen Beschriftungsmöglichkeiten an der Mitte oder Seite lässt sich die Anlage übersichtlich strukturieren, was die Wartung in komplexen Schaltschränken erleichtert.

Die Installationsetagenklemme überzeugt durch ihre universelle Einsetzbarkeit und die wartungsfreie Anschlusstechnik. Mit einer Bemessungsspannung von 400 V und einer Strombelastbarkeit von 31 A bietet sie eine zuverlässige Lösung für anspruchsvolle Verdrahtungsaufgaben. Die hochwertige Verarbeitung aus Thermoplast und die einfache Montage auf der 35 mm Tragschiene machen sie zu einer effizienten Komponente für den professionellen Elektroinstallationsbedarf.

Technische Daten

• Bemessungsspannung: 400 V
• Bemessungsstrom: 31 A
• Anzahl der Ebenen: 3
• Anschlussart: Federzuganschluss
• Leiterquerschnitt: 0,25 - 4 mm²
• Montageart: Hutschiene TH35

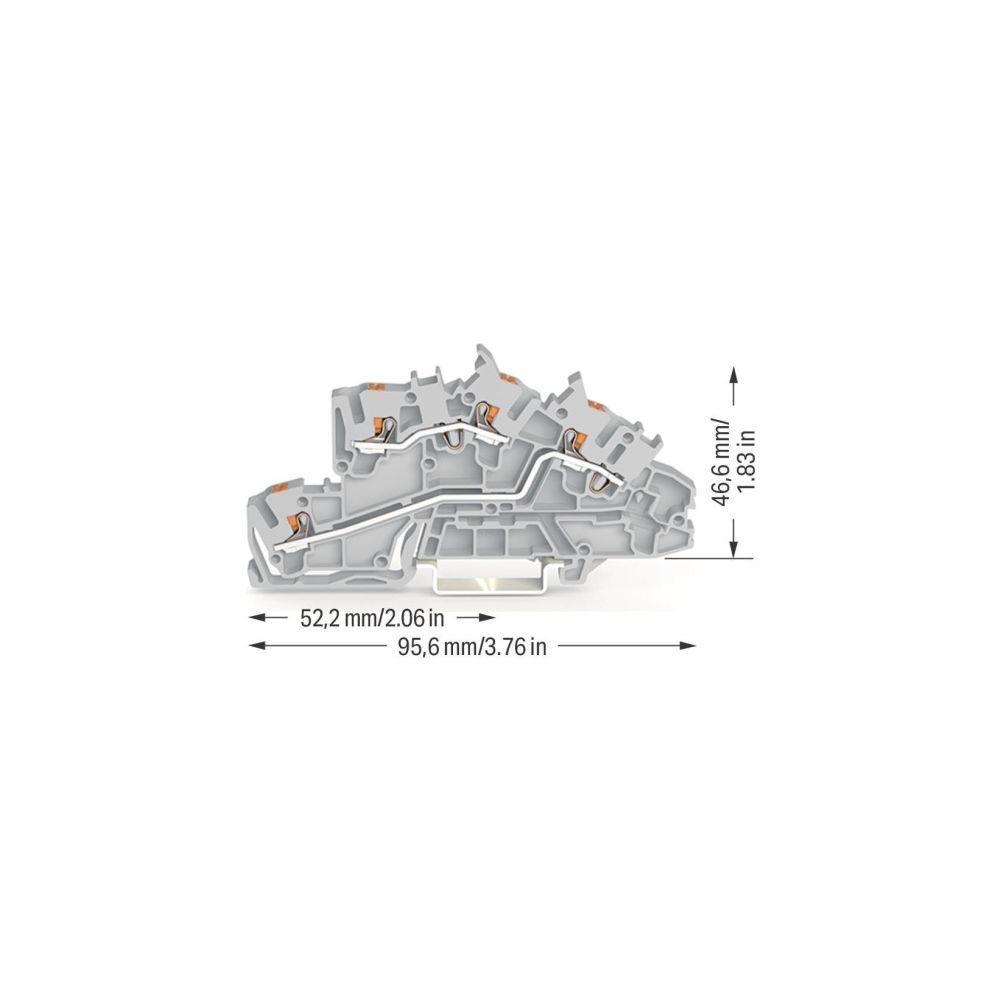

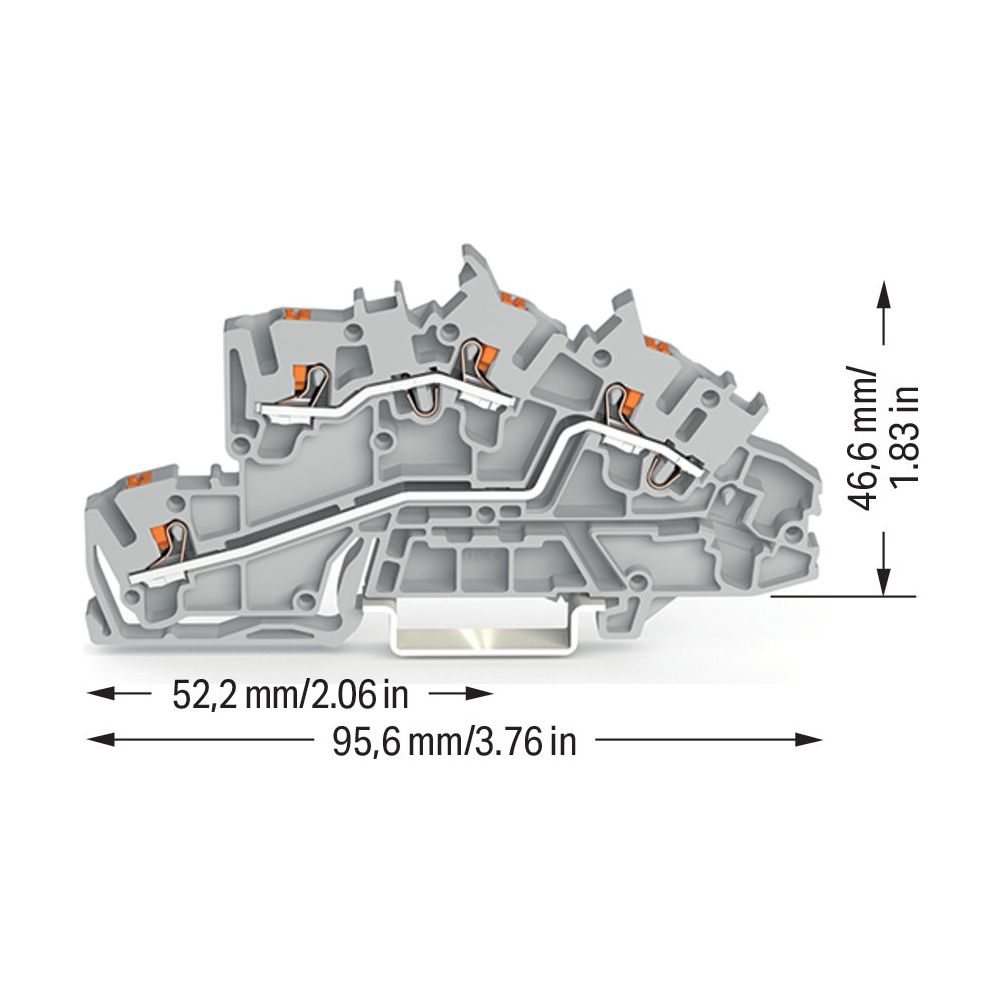

• Breite: 5,2 mm
• Höhe: 95,6 mm
• Tiefe: 46,6 mm
• Betriebstemperatur: -35 - 85 °C
