Beschreibung

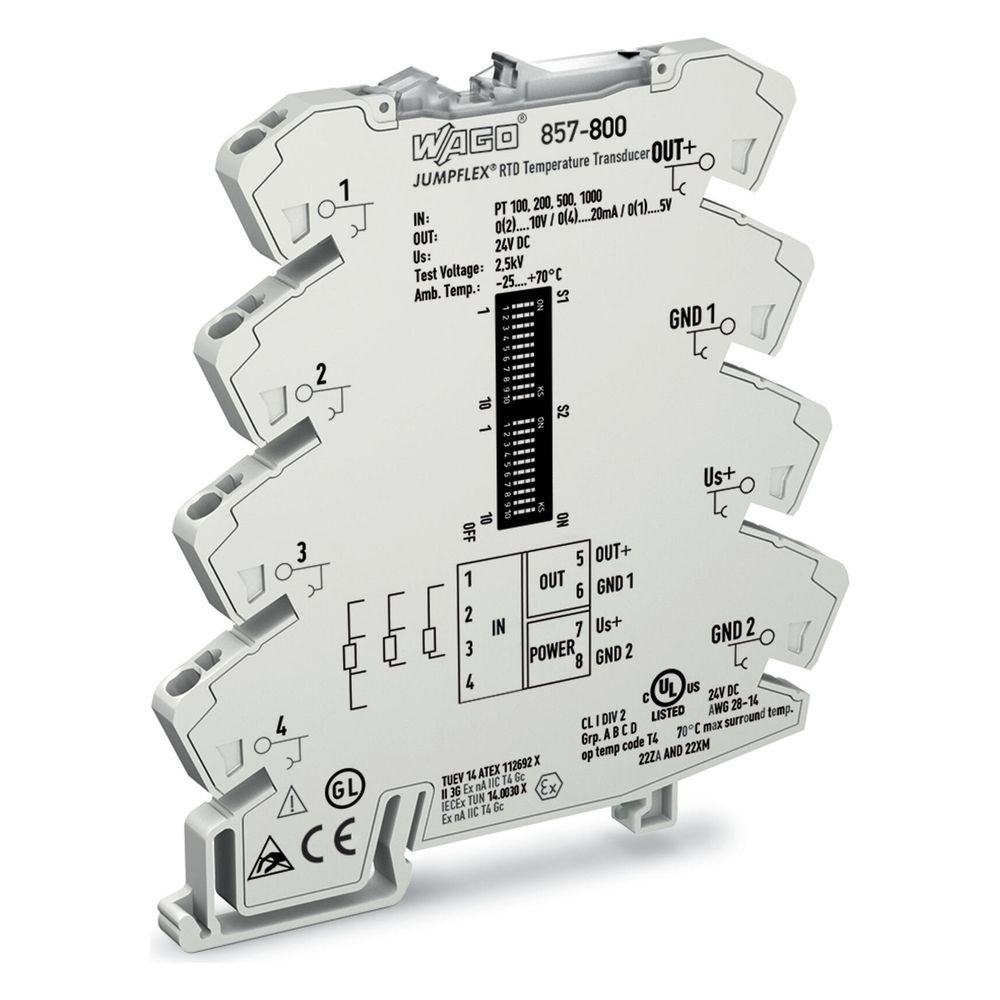

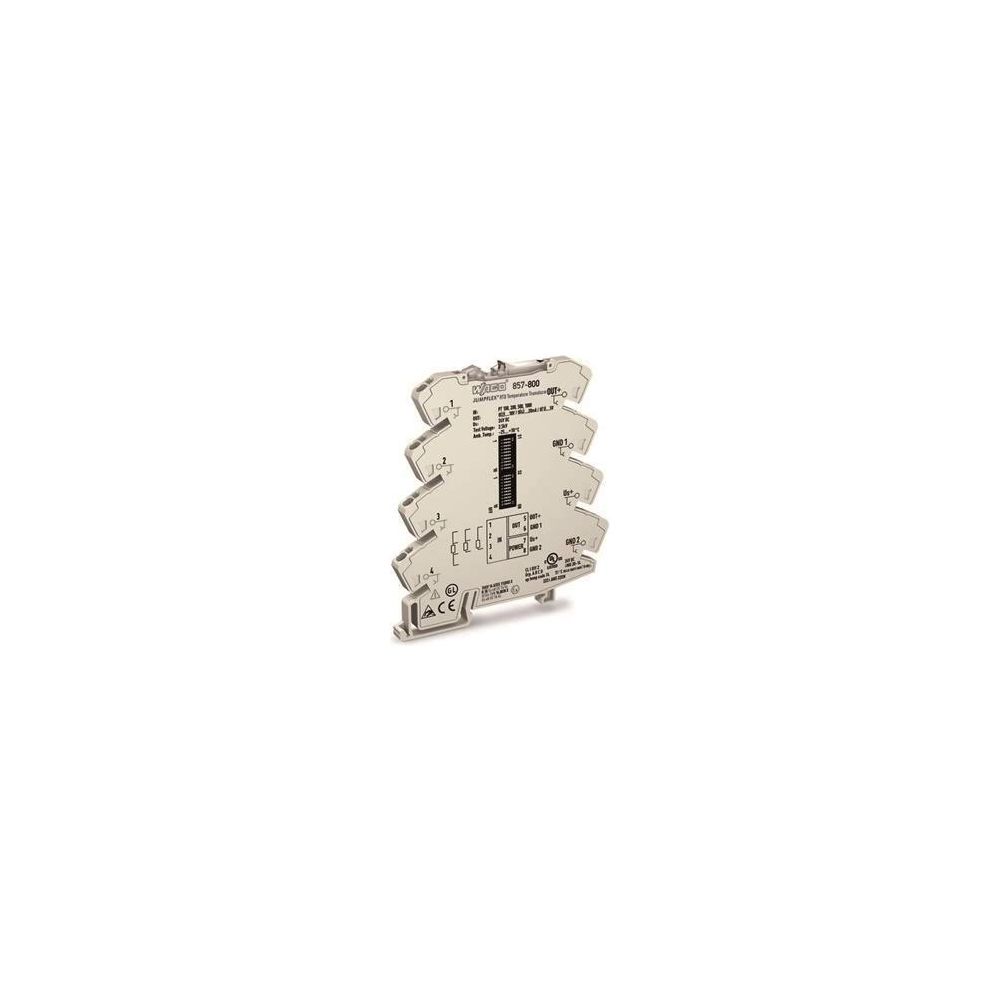

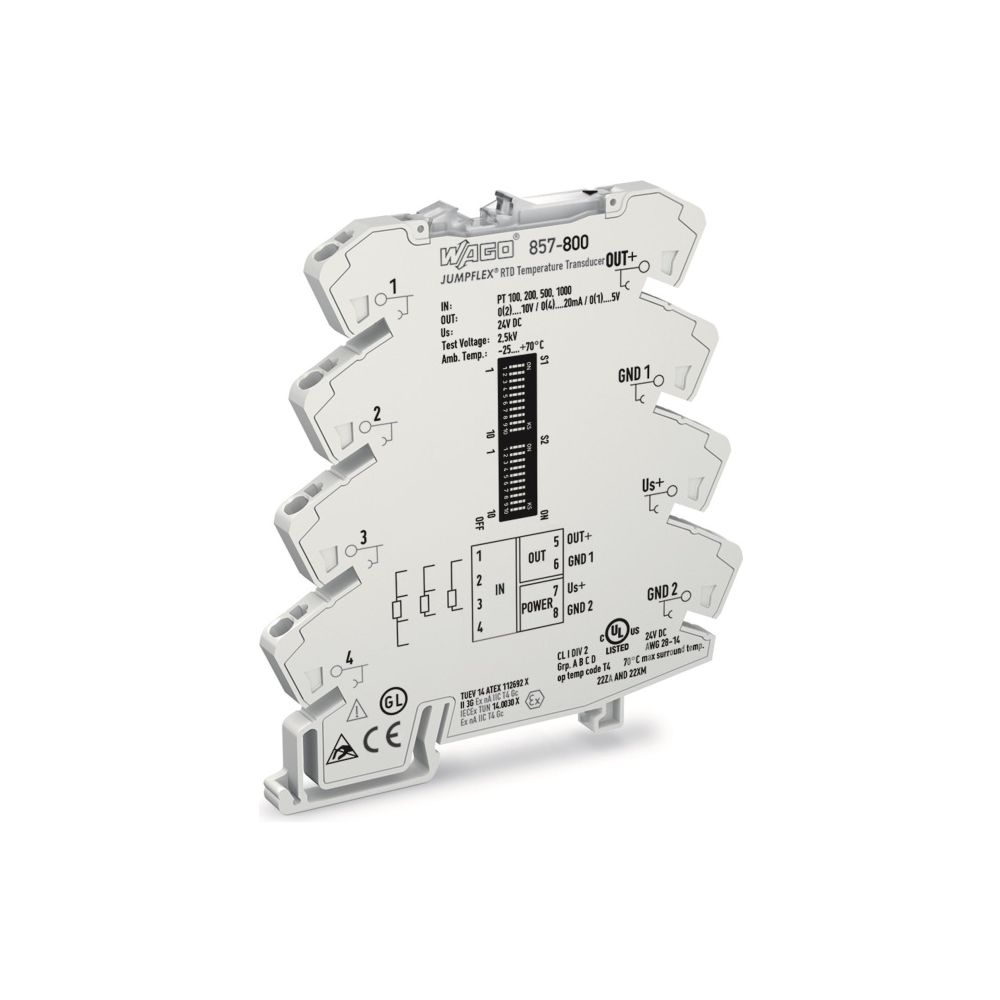

Wago Temperaturmessumformer 857-800, -200 bis 850 Grad C, Polyamid, lichtgrau
Der Wago Temperaturmessumformer 857-800 dient der präzisen Erfassung von Pt-Sensoren sowie Widerständen bis 4,5 kOhm und wandelt diese Signale in analoge Normsignale um. Das Gerät unterstützt eine flexible 2-, 3- oder 4-Leiter-Anschlusstechnik und deckt einen Messbereich von -200 bis 850 °C ab. Dank der galvanischen 3-Wege-Trennung und der kompakten Bauweise aus Polyamid eignet sich das Modul für industrielle Anwendungen.
Vielseitige Signalverarbeitung und Konfiguration
Die Konfiguration erfolgt über integrierte DIP-Schalter, was eine schnelle Anpassung an Sensorarten wie Pt100, Pt200, Pt500 oder Pt1000 ermöglicht. Das Gerät bietet Diagnosefunktionen, die Drahtbrüche, Kurzschlüsse sowie Messbereichsüber- oder -unterschreitungen erkennen. Ein zuschaltbares Clipping begrenzt das analoge Normsignal auf die definierten Messbereichsendwerte.
Robuste Technik für den Schaltschrank

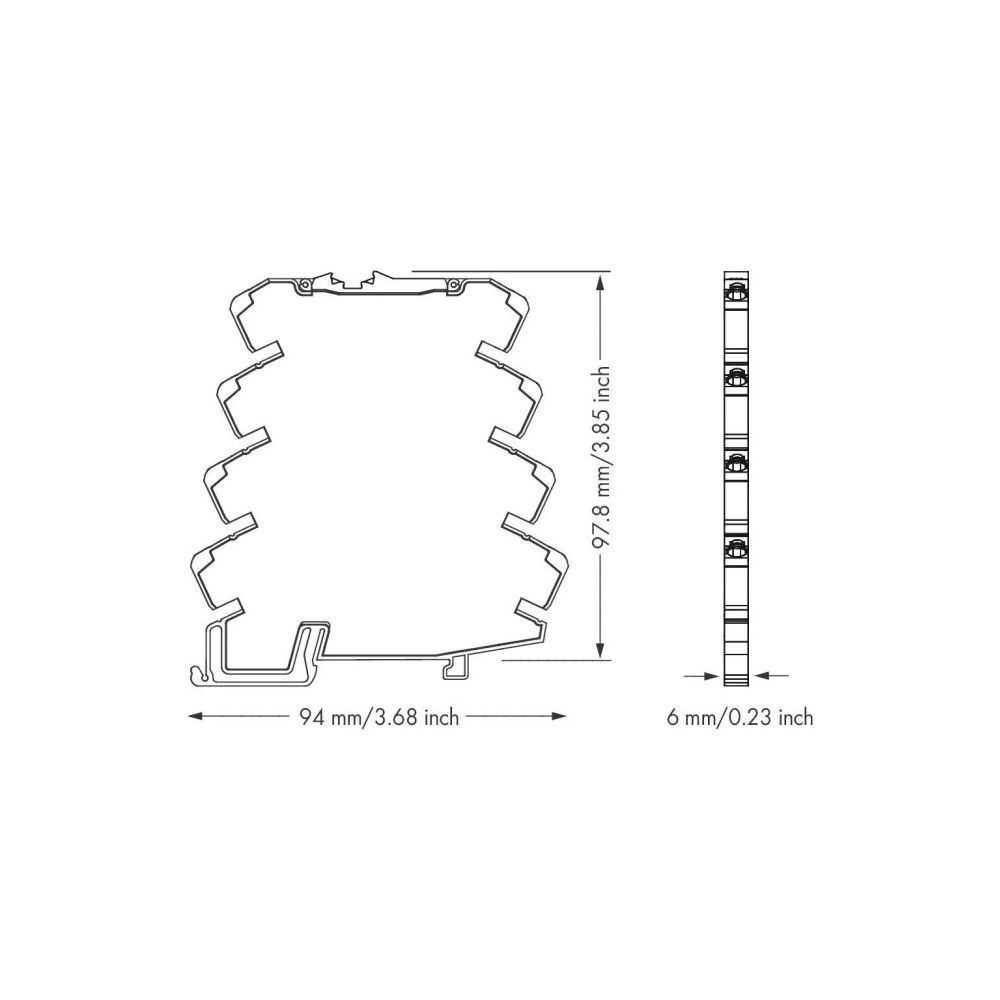

Das Gehäuse ist für die Montage auf einer 35-mm-Tragschiene ausgelegt und erfüllt die Anforderungen der Schutzart IP20. Mit einer Versorgungsspannung von DC 24 V und hoher elektromagnetischer Verträglichkeit gemäß EN 61000-6-2 sowie EN 61000-6-4 ist ein stabiler Betrieb sichergestellt. Die Anschlusstechnik erfolgt über Push-in-Federkraftklemmen für eine schnelle Verdrahtung.
Der Temperaturmessumformer überzeugt durch seine Flexibilität bei der Signalausgabe, die sowohl Strom- als auch Spannungssignale umfasst. Mit einer schnellen Sprungantwort und präziser Signalwandlung stellt das Gerät eine zuverlässige Lösung für die Temperaturüberwachung dar. Die galvanische Trennung mit einer Prüfspannung von 2,5 kV sorgt für eine sichere Signaltrennung zwischen Eingang, Ausgang und Versorgung.
Technische Daten
- Messbereich: -200 bis 850 °C
- Sensorarten: Pt100, Pt200, Pt500, Pt1000
- Anschlusstechnik: Push-in-Federkraftklemmen
- Versorgungsspannung: DC 24 V
- Ausgangssignal Spannung: 0 bis 5 V, 1 bis 5 V, 0 bis 10 V, 2 bis 10 V
- Ausgangssignal Strom: 0 bis 10 mA, 2 bis 10 mA, 0 bis 20 mA, 4 bis 20 mA
- Umgebungstemperatur: -25 bis 70 °C
- Schutzart: IP20
- Montageart: Tragschiene 35
- Gewicht: 35,3 g
Technische Daten
| Hersteller | Wago |
| Abisolierlänge | 9 … 10 |
| Analogausgang 0 mA 20 mA | Ja |
| Analogausgang 0 V 10 V | Ja |
| Analogausgang 0 V 2 V | Nein |
| Analogausgang 0 V 5 V | Ja |
| Analogausgang 2 V 10 V | Ja |
| Analogausgang 4 mA 20 mA | Ja |
| Anschlusstechnik | Push-in CAGE CLAMP® |
| Art der Isolierung (benachbarte Geräte) | Verstärkte Isolierung (sichere Trennung) |
| Art der Isolierung (Eingang/Analogausgang/Versorgung) | Funktionsisolierung |
| Art der Versorgung | DC 24 |
| Artikelnummer | WAGO-857-800 |
| Ausgangssignal (Spannung) | 0 … 5 V / 1 … 5 V / 0 … 10 V / 2 … 10 |
| Ausgangssignal (Strom) | 0 … 10 mA / 2 … 10 mA / 0 … 20 mA / 4 … 20 |
| Ausgangssignalart | Strom / Spannung |
| Bemessungsspannung | 300 |
| Brandlast | 0,363 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Bürde Spannungsausgang | ≥ 2 kΩ |
| Bürde Stromausgang | ≤ 600 Ω |
| EAN-13 | 4045454470128 |
| Eindrähtiger Leiter | 0,08 … 2,5 mm² / 28 … 14 |
| Eingangsbereich Widerstand | 0 … 1 kΩ; 0 … 4,5 kΩ |
| Eingangssignalart | Pt-Sensoren / Widerstand |
| EMV-Ausführung | Ja |
| EMV-Störaussendung | EN 61000-6-4 |
| EMV-Störfestigkeit | EN 61000-6-2 |
| Farbe | lichtgrau |
| Feindrähtiger Leiter | 0,34 … 2,5 mm² / 22 … 14 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 35,3 |
| Gewicht | 0,066 kg |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Konfigurationsfunktion integriert | Ja |
| Konfigurationsmöglichkeiten | DIP-Schalter |
| Konformitätskennzeichnung | CE |
| Messbereich | -200 - 850 |
| Messbereich Temperatur (RTD) | -200 … +850 |
| Mit Schaltausgang | Nein |
| Montageart | Tragschiene 35 |
| Normen/Bestimmungen | DNV |
| Prüfspannung (Eingang/Ausgang/Versorgung) | AC 2,5 kV; 50 Hz; 1 |
| Schutzart | IP20 |

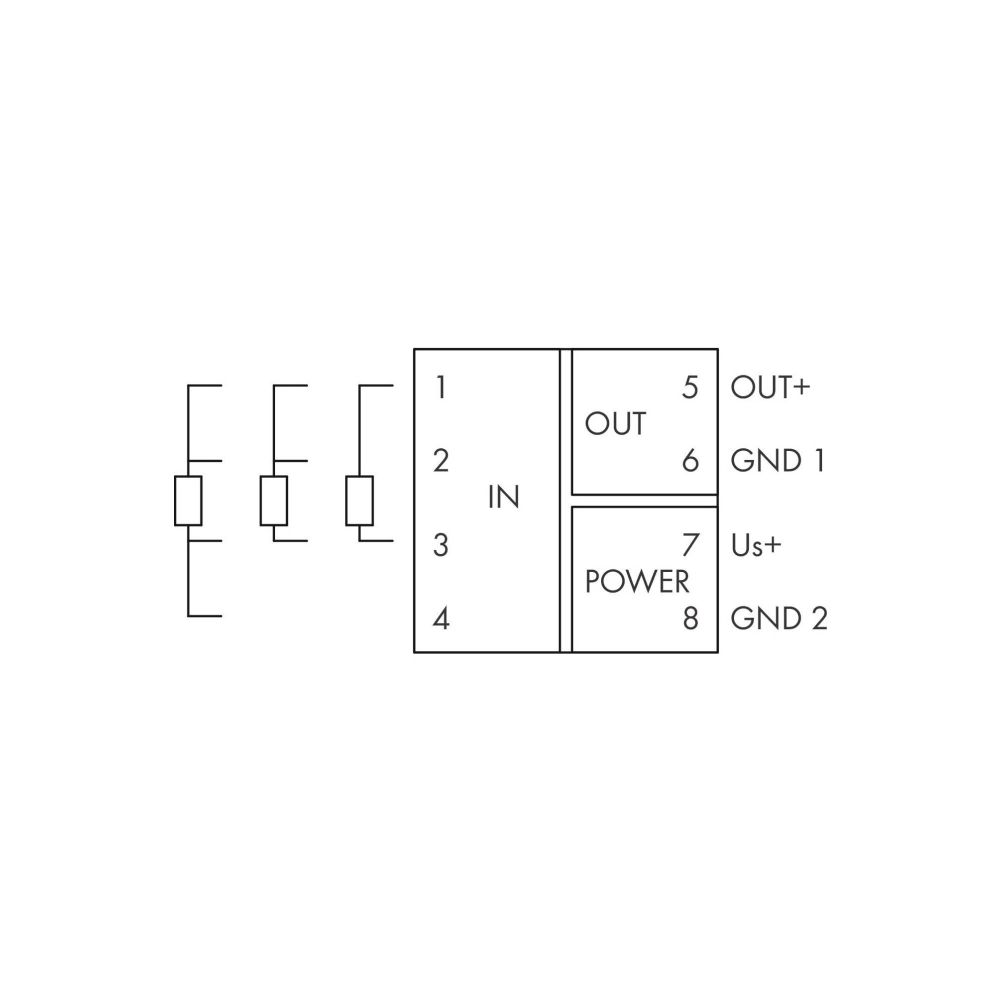

| Sensoranschluss | 2 Leiter; 3 Leiter; 4 Leiter (umschaltbar) |
| Sensorarten (RTD) | Pt100 / Pt200 / Pt500 / Pt1000 |
| Sensorspeisestrom (RTD) max | ≤ 0,5 |
| Sprungantwort typ | 180 ms (2 Leiter) / 360 ms (3 Leiter) |
| Stromaufnahme bei Versorgungsnennspannung | ≤ 40 |
| Temperaturkoeffizient | ≤ 0,02 % / K |
| Umgebungstemperatur | -25 - 70 |
| Verschmutzungsgrad | 2 |
| Versorgungsnennspannung US | DC 24 |
| Versorgungsspannungsbereich | ±30 |
| Überspannungskategorie | II |
| Übertragungsfehler des eingestellten Messbereichs | ≤ ((10 K / eingestellter Messbereich [K]) + 0,1) % |
| Übertragungsfehler typ | ≤ 0,1 % bei voller Messspanne |
| WEEE-Nr. | 40917098 |
