Wago Drehstromset 285 285-159, 150A 1000V, 50mm2, Mehrfarbig

Das Drehstromset der Serie 285 von Wago ermöglicht eine effiziente Elektroinstallation für Leiterquerschnitte bis 50 mm². Ausgestattet mit der wartungsfreien POWER CAGE CLAMP-Technologie, eignet sich das Set für den Anschluss verschiedenster Leiterarten ohne die Notwendigkeit einer Vorbehandlung oder spezieller Drehmomentwerkzeuge. Die robuste Ausführung ist für den Einsatz auf Tragschienen konzipiert und bietet eine hohe elektrische Belastbarkeit.

Zuverlässige Anschlusstechnik

Die integrierte Federzuganschlusstechnik sorgt für eine dauerhafte Kontaktierung der Leiter. Durch die Arretierfunktion der Klemmstelle im geöffneten Zustand wird die Montage erleichtert. Das System ist für eine Bemessungsspannung von 1000 V ausgelegt und erreicht einen Bemessungsstrom von 150 A. Die Verwendung von hochwertigem Thermoplast als Isolierwerkstoff gewährleistet eine hohe thermische Beständigkeit bis 105 °C sowie eine Einstufung in die Brennbarkeitsklasse V0.

Montage und Anwendung

Das Set ist für die Montage auf Hutschiene TH35 optimiert, wobei eine Tragschiene DIN 35 x 15 erforderlich ist. Mit insgesamt 10 Klemmstellen und einer horizontalen Bauform bietet das System eine übersichtliche Verdrahtungsmöglichkeit. Die seitliche Beschriftungsebene unterstützt eine klare Kennzeichnung der Anschlüsse innerhalb der Anlage.

Durch die Kombination aus hoher Stromtragfähigkeit von 150 A und der flexiblen Anschlussmöglichkeit für Leiterquerschnitte von 10 mm² bis 50 mm² stellt dieses Set eine leistungsfähige Lösung für anspruchsvolle Elektroinstallationen dar. Die wartungsfreie Federzugtechnik reduziert den Installationsaufwand, da auf das Aufcrimpen von Aderendhülsen verzichtet werden kann. Die robuste Konstruktion aus Polyamid sorgt für Langlebigkeit und Sicherheit.

Technische Daten

• Bemessungsstrom: 150 A
• Bemessungsspannung: 1000 V
• Leiterquerschnitt: 10 - 50 mm²
• Anschlussart: Federzuganschluss
• Polzahl: 5
• Klemmstellen: 10
• Betriebstemperatur: 105 °C
• Montageart: Hutschiene TH35
• Isolierwerkstoff: Thermoplast

Lieferumfang

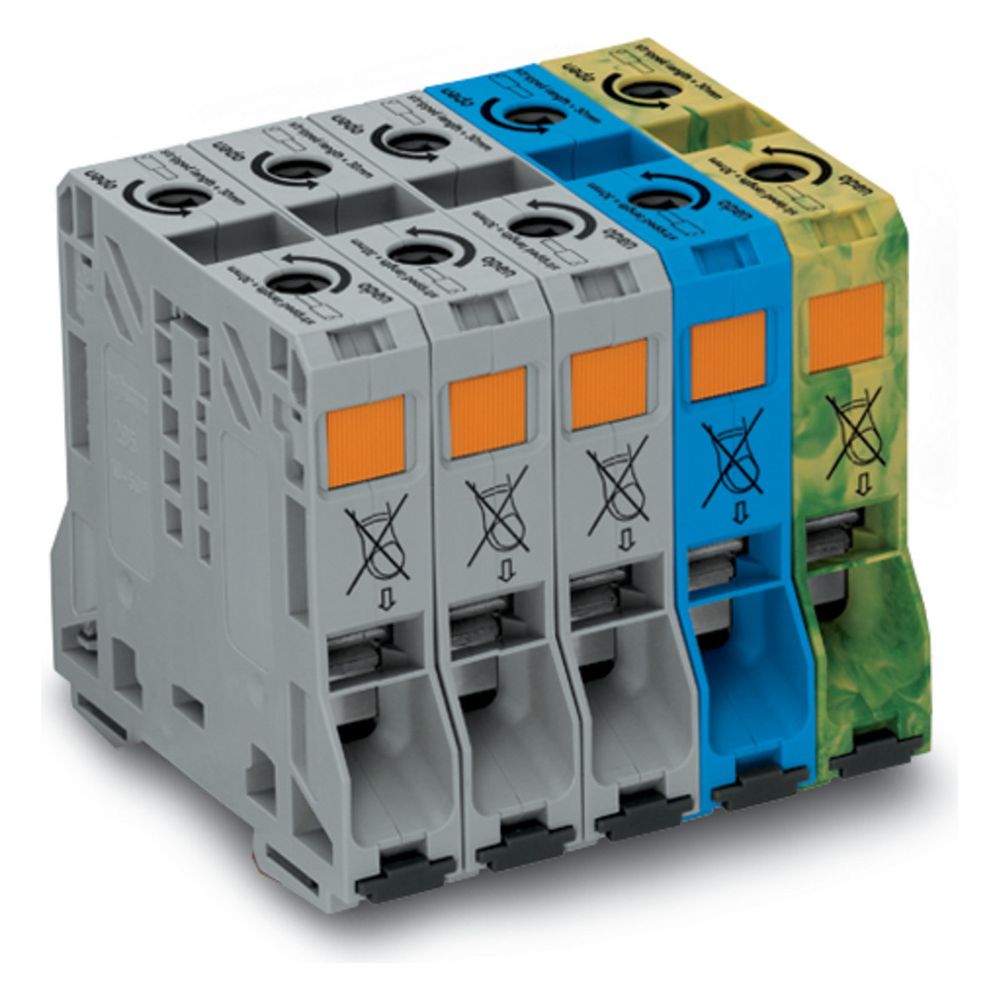

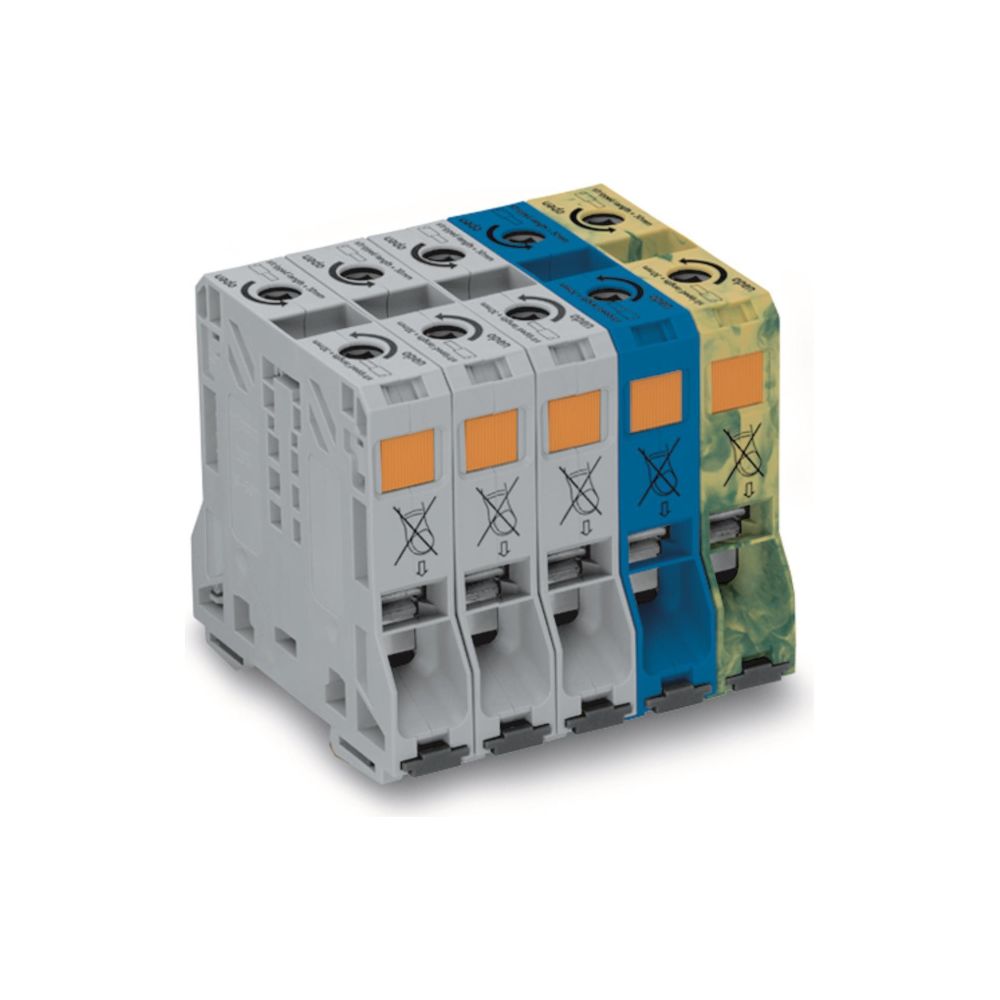

• 1x Drehstromset (bestehend aus 3x Durchgangsklemme grau, 1x Durchgangsklemme blau, 1x Schutzleiterklemme grün-gelb)
