Beschreibung

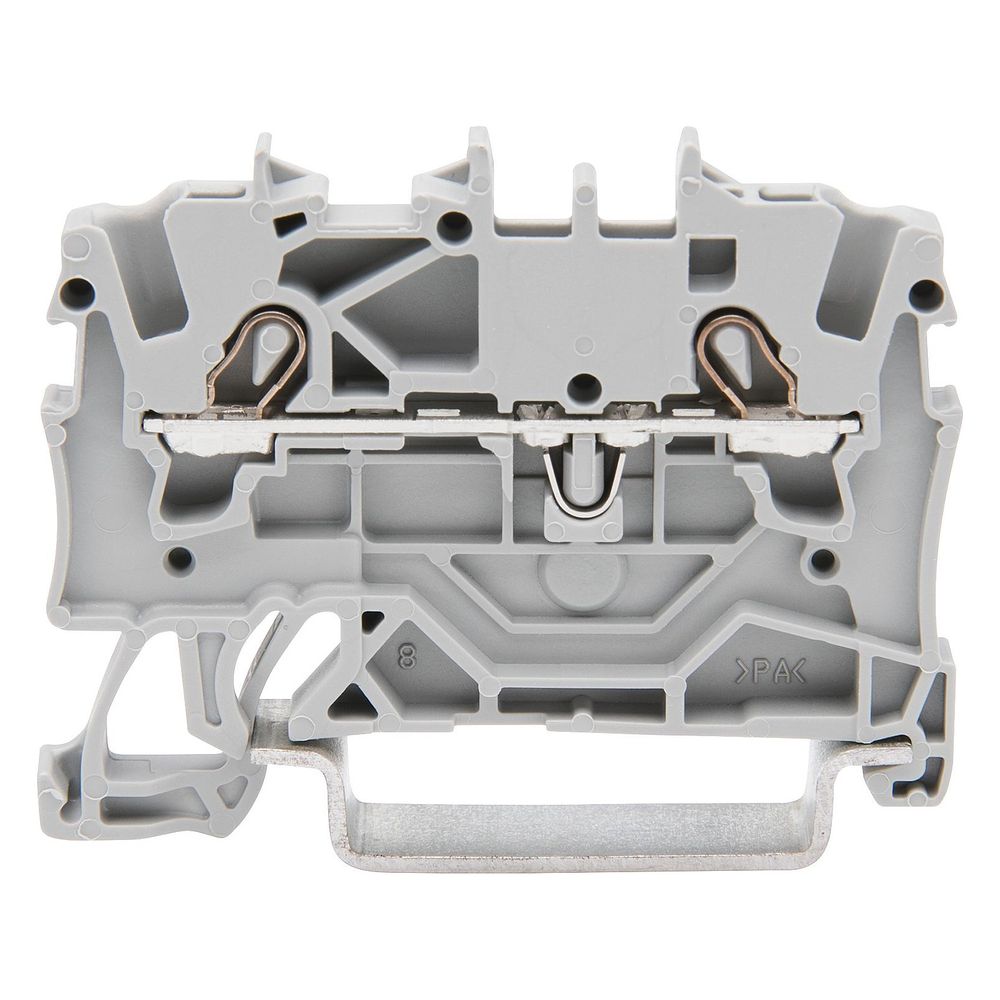

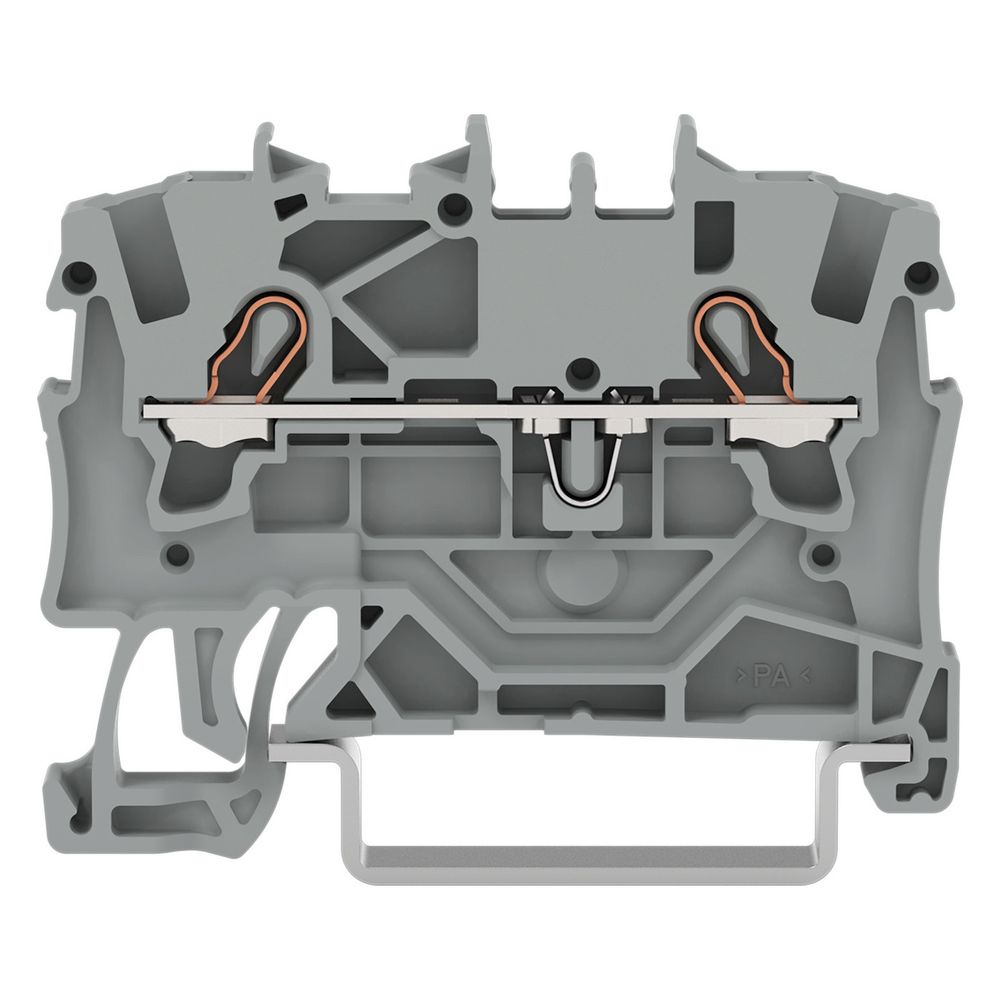

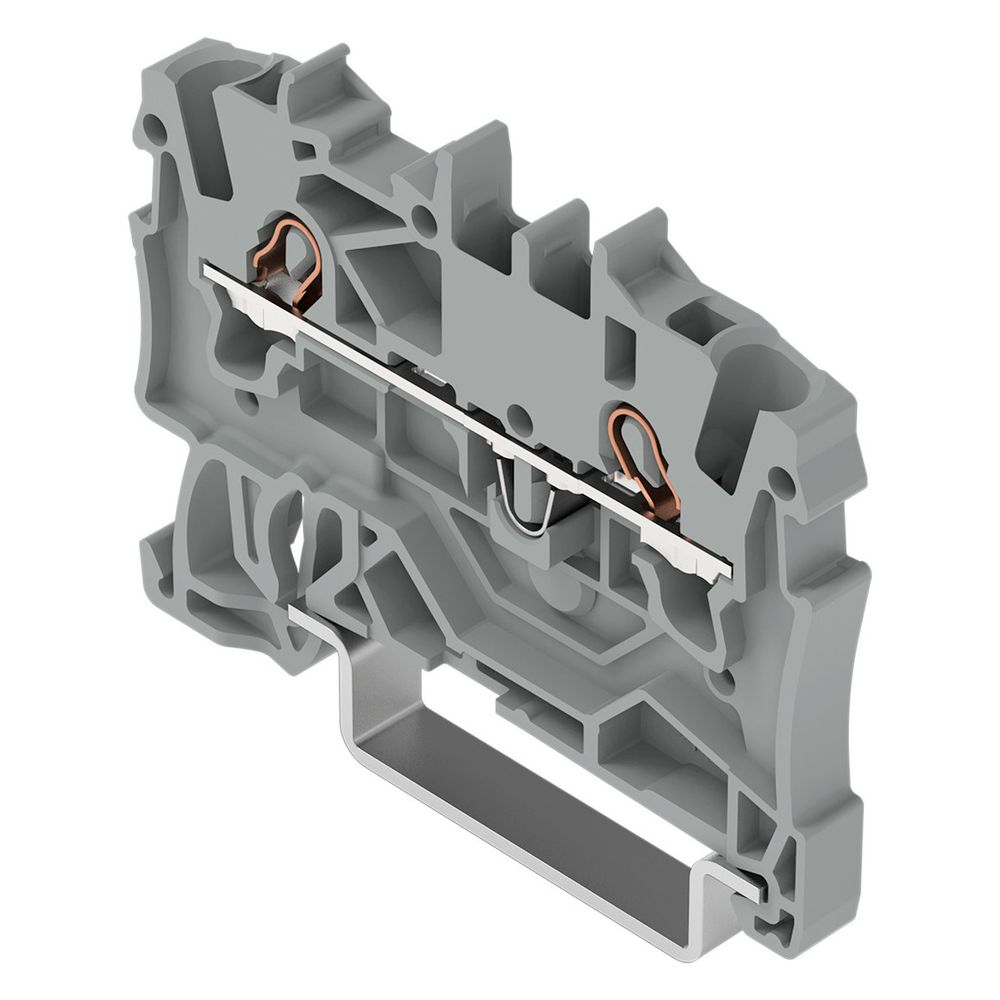

Wago 2-Leiter-Durchgangsklemme TOPJOB S 2001-1201, 1,5mm2, Polyamid, Grau
Die 2-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente und sichere elektrische Verbindung in Industrie- und Gebäudeinstallationen. Ausgestattet mit der Push-in CAGE CLAMP Anschlusstechnik, unterstützt das Bauteil den direkten Anschluss verschiedener Leiterarten. Die Klemme ist für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e II geeignet.
Anschlusstechnik und Flexibilität
Die Komponente nutzt die bewährte Federzuganschlusstechnik, die eine schnelle Montage erlaubt. Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse lassen sich direkt stecken, was den Zeitaufwand bei der Verdrahtung reduziert. Für weitere Leiterarten erfolgt die Betätigung über ein Werkzeug. Die Klemme ist für eine Bemessungsspannung von 800 V ausgelegt und bietet mit einer Breite von nur 4,2 mm eine platzsparende Lösung auf der Tragschiene.
Material und Sicherheit
Das Gehäuse besteht aus hochwertigem, thermoplastischem Polyamid, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Dies ermöglicht eine hohe thermische Beständigkeit bis zu einer Betriebstemperatur von 105 °C. Die Klemme verfügt über eine Ebene mit zwei Klemmstellen und ist für eine einfache Beschriftung in der Mitte oder seitlich vorbereitet. Für den ordnungsgemäßen Abschluss der Klemmenreihe ist eine separate Abschlussplatte erforderlich.
Die kompakte Durchgangsklemme überzeugt durch ihre elektrische Belastbarkeit von 18 A und ihre vielseitige Einsetzbarkeit für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Durch die robuste Bauweise aus Polyamid und die Eignung für Ex-Anwendungen stellt sie eine zuverlässige Komponente für anspruchsvolle elektrische Installationen dar, die durch effiziente Brückungs- und Prüfmöglichkeiten ergänzt wird.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 18 A
- Leiterquerschnitt: 0,25 - 2,5 mm²
- Anschlussart: Federzuganschluss

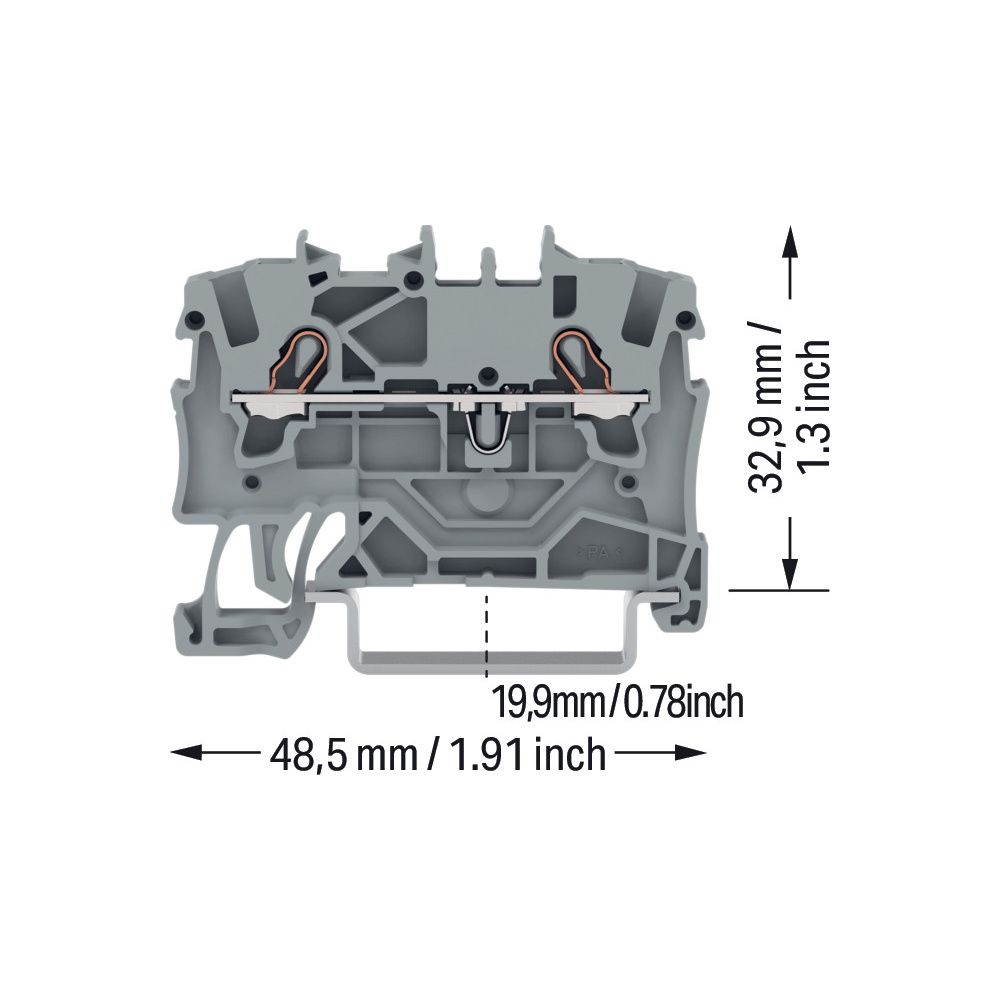

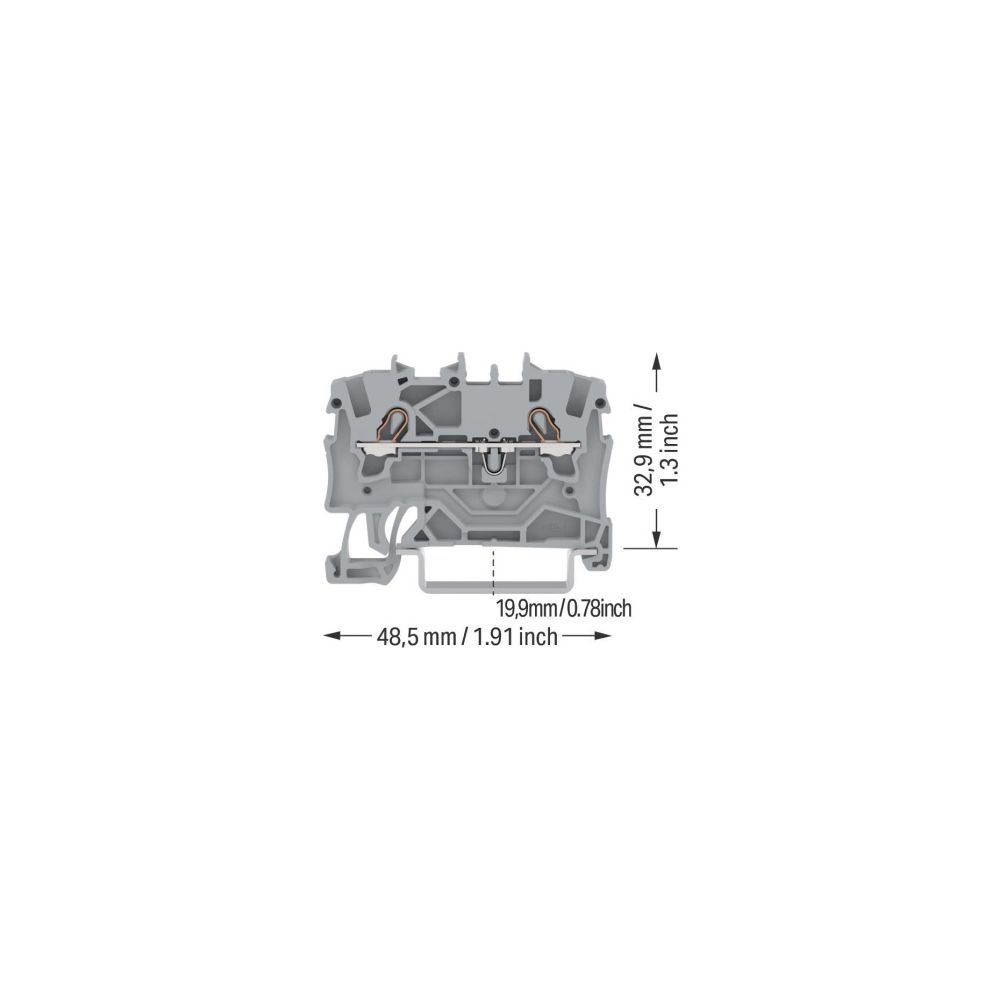

- Breite: 4,2 mm
- Höhe: 48,5 mm
- Tiefe: 32,9 mm
- Montageart: Hutschiene TH35
- Betriebstemperatur: 105 °C
- Explosionsgeschützt: Ja (Ex e II)
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 1,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-2001-1201 |
| Ausführung | 2-Leiter EX e II |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 18 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,085 |
| Breite | 4,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332997287 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 3,9 |
| Gewicht | 0,432 kg |
| Höhe | 48,5 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,25 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
