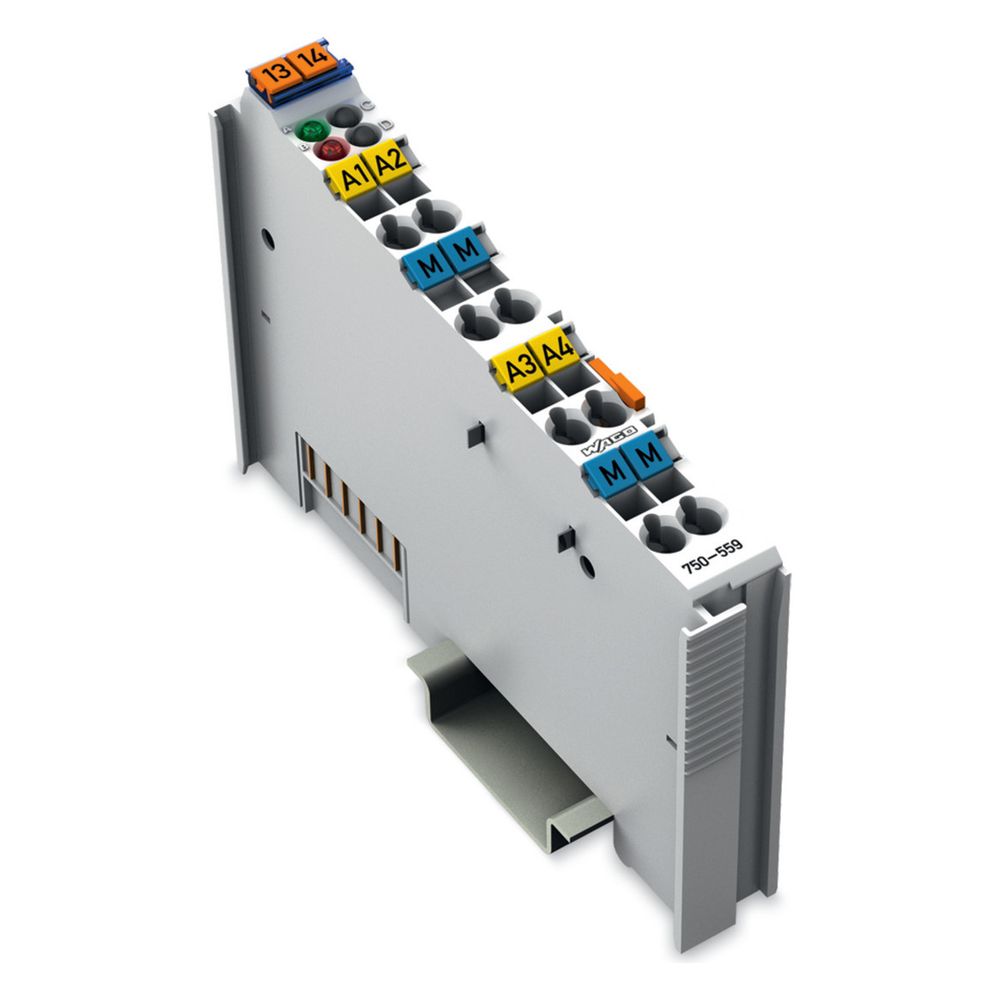

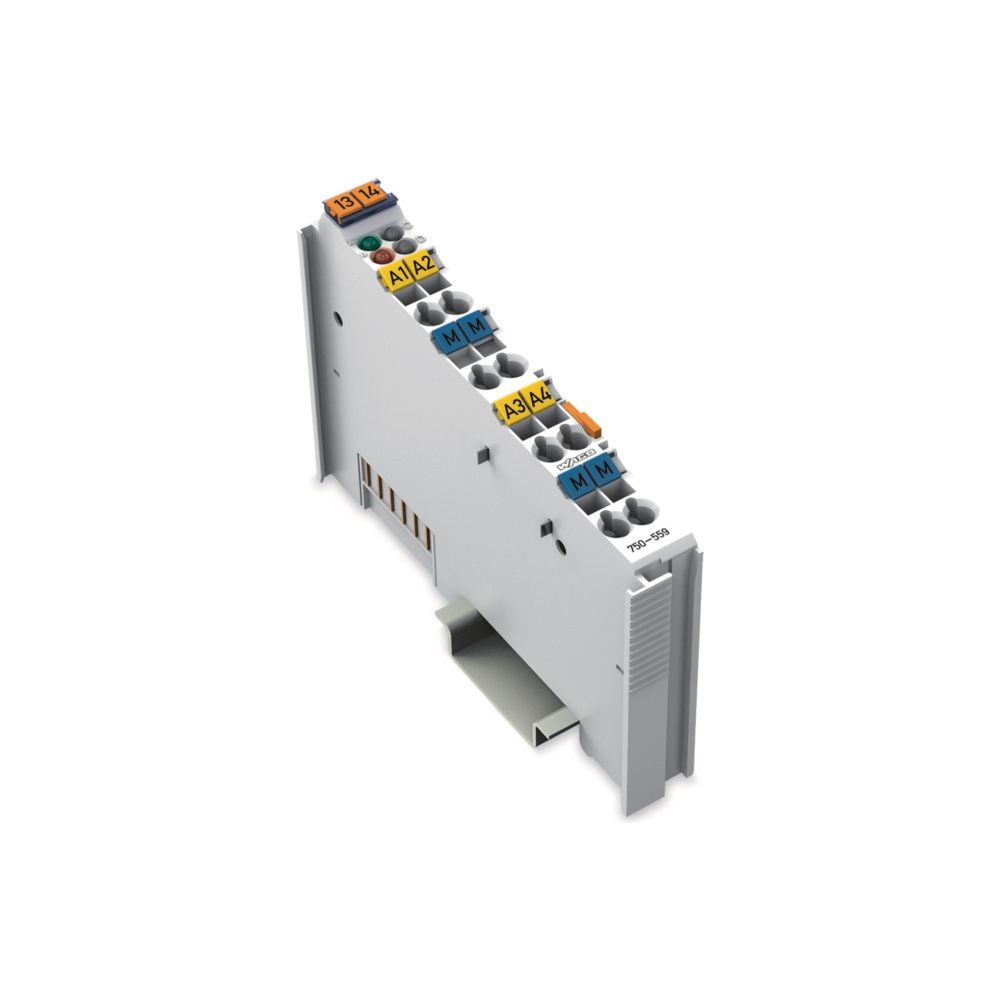

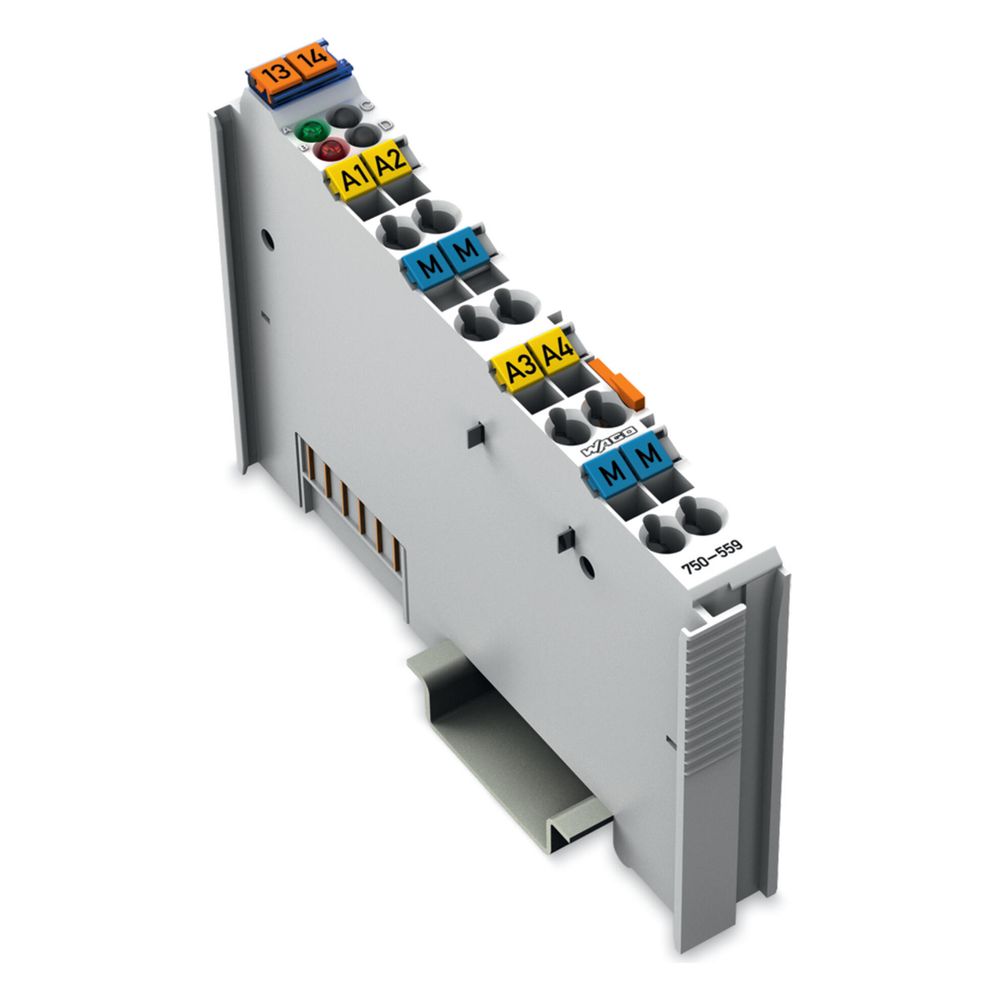

Wago Analogausgangsmodul 750-559, 4 Kanäle, 0-10V, 12 Bit, Polycarbonat/Polyamid 6.6, lichtgrau

Das Analogausgangsmodul 750-559 für das WAGO-I/O-System 750 ermöglicht die Ausgabe von normierten Spannungssignalen im Bereich von 0 bis 10 V. Mit vier Kanälen und einer Auflösung von 12 Bit eignet sich die Komponente für dezentrale Automatisierungslösungen, bei denen eine galvanische Trennung zwischen System- und Feldebene erforderlich ist.

Signalverarbeitung und Anschluss

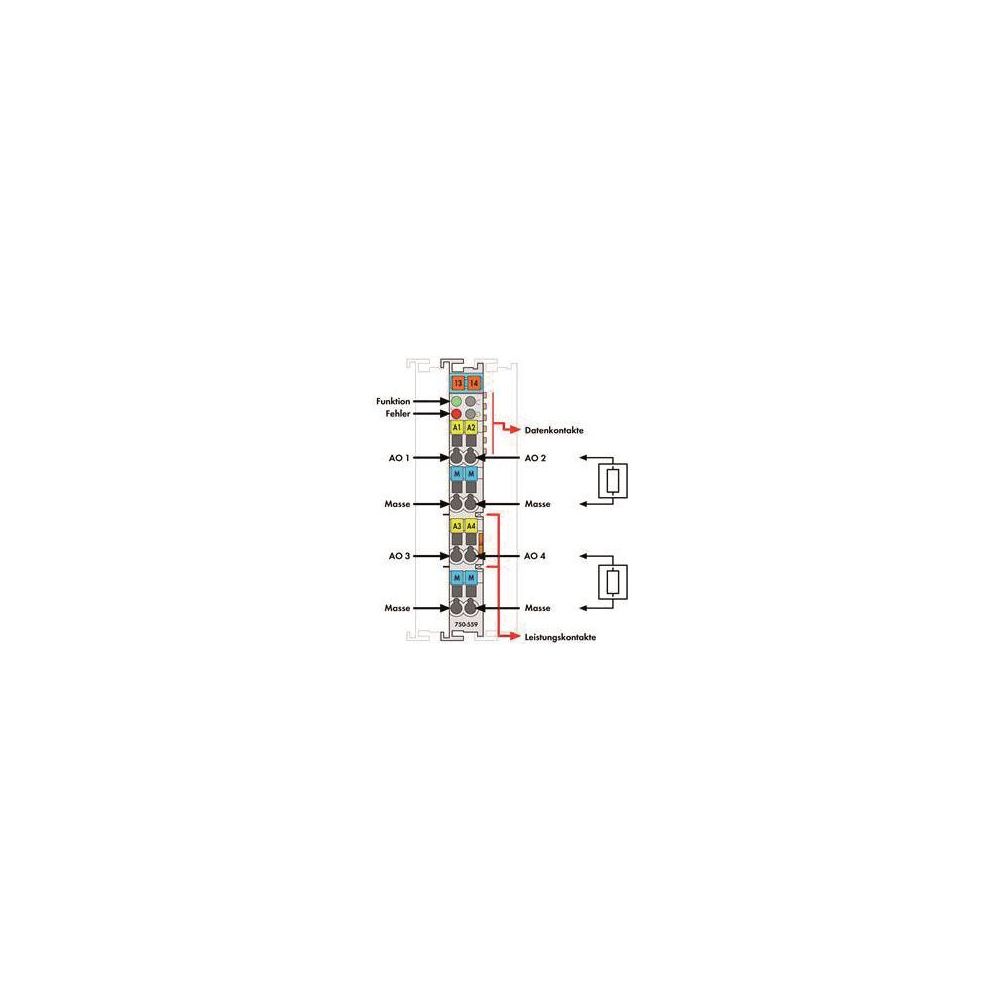

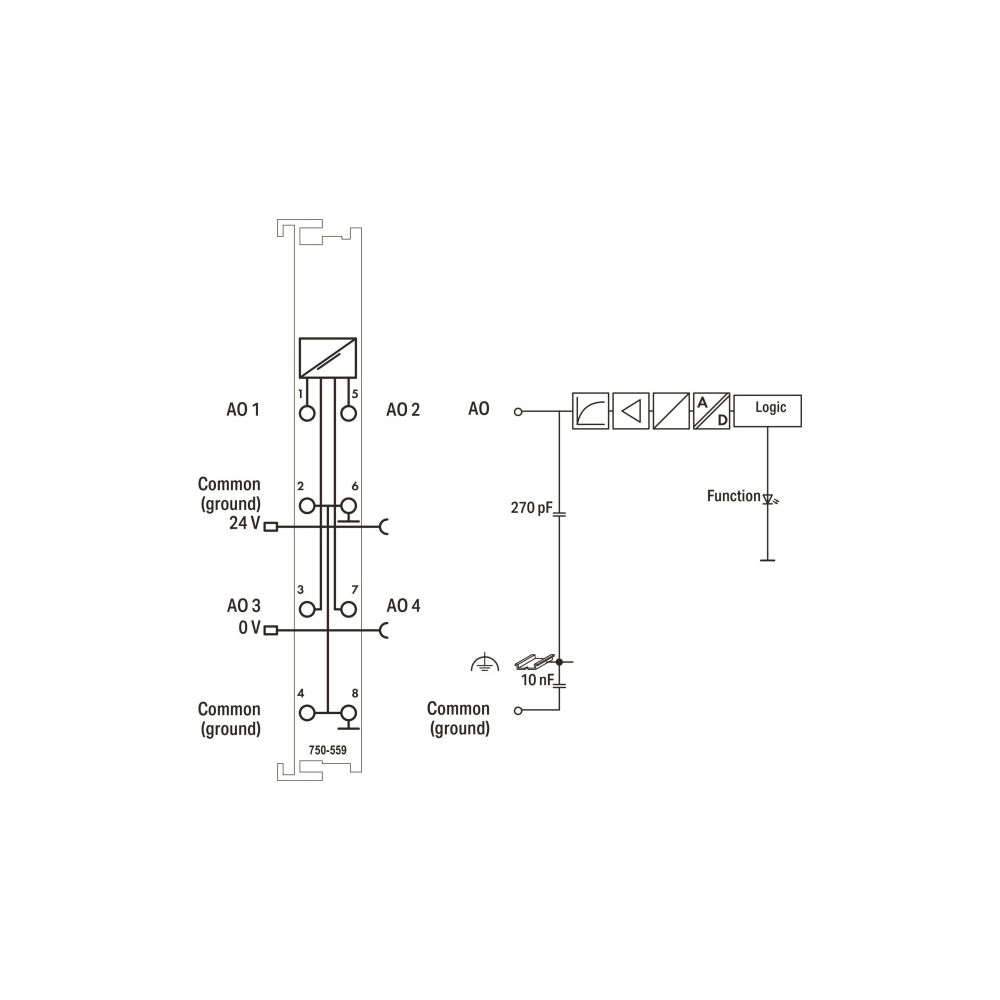

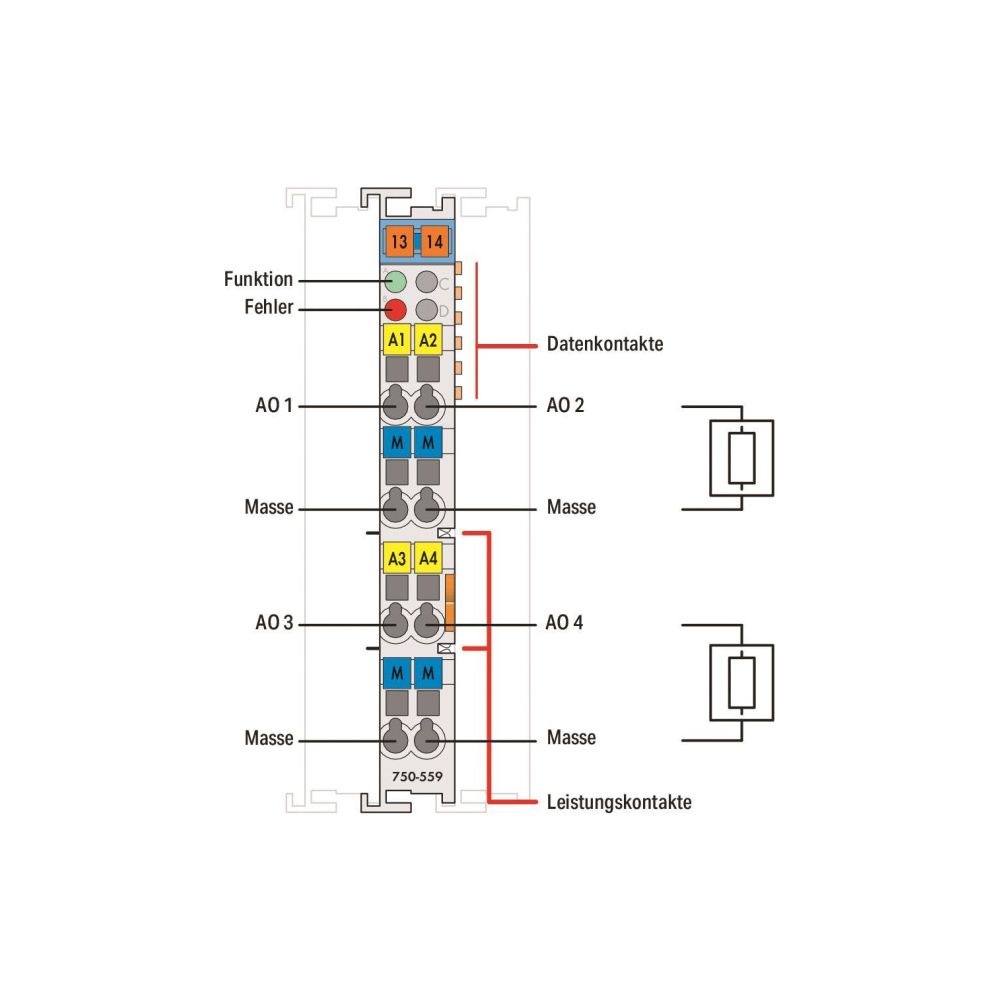

Die Anbindung der Feldseite erfolgt über die bewährte Federzuganschlusstechnik, die eine sichere Verdrahtung mit Kupferleitern unterstützt. Das Modul bietet eine galvanische Trennung von 500 V zwischen System- und Feldebene. Der Betriebszustand der Kanäle sowie auftretende Fehler werden direkt am Gerät über integrierte grüne und rote LEDs signalisiert. Die Spannungsversorgung des Systems erfolgt mit 5 V über die Datenkontakte, während die Feldversorgung über die Leistungskontakte mit 24 V DC realisiert wird.

Einsatz in der Automatisierung

Das Modul ist für den Betrieb in industriellen Umgebungen mit der Schutzart IP20 ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen gemäß ATEX-Kategorie 3 G und 3 D zugelassen. Durch die feldbusunabhängige Architektur lässt sich das Modul flexibel in verschiedene Automatisierungskonzepte integrieren, indem es mit einem entsprechenden Buskoppler kombiniert wird. Eine hohe Signalgenauigkeit mit einer maximalen Abweichung von 0,1 % vom Ausgabebereichsendwert sorgt für zuverlässige Ergebnisse in der Prozesssteuerung.

Technische Daten

• Anzahl Kanäle: 4
• Ausgangssignal: 0 … 10 V DC
• Auflösung: 12 Bit
• Anschlusstechnik: Federzuganschluss
• Versorgungsspannung System: 5 V DC
• Versorgungsspannung Feld: 24 V DC
• Bürde Spannungsausgang: ≥ 5 kΩ
• Schutzart: IP20
• Breite: 12 mm
• Gewicht: 51 g

Das Analogausgangsmodul überzeugt durch seine kompakte Bauweise und die einfache Montage auf Tragschienen. Mit einer Leistungsaufnahme von 1 W und einer schnellen Wandlungszeit von 10 ms bietet es eine effiziente Lösung für die präzise Steuerung analoger Prozesse. Die Kombination aus 12 Bit Auflösung und der galvanischen Trennung gewährleistet eine stabile Signalübertragung in anspruchsvollen Automatisierungsumgebungen.
