Wago Digitaleingangsmodul 753-430, 8 Kanäle, 24V DC, 3ms, Polycarbonat/Polyamid 6.6, lichtgrau, 753-430

Das digitale Eingangsmodul 753-430 von WAGO dient der Erfassung von Steuersignalen aus dem Feldbereich. Mit acht Kanälen auf einer Baubreite von 12 mm eignet sich das Modul für industrielle Automatisierungssysteme, bei denen eine galvanische Trennung zwischen System- und Feldebene erforderlich ist.

Funktionsweise und Montage

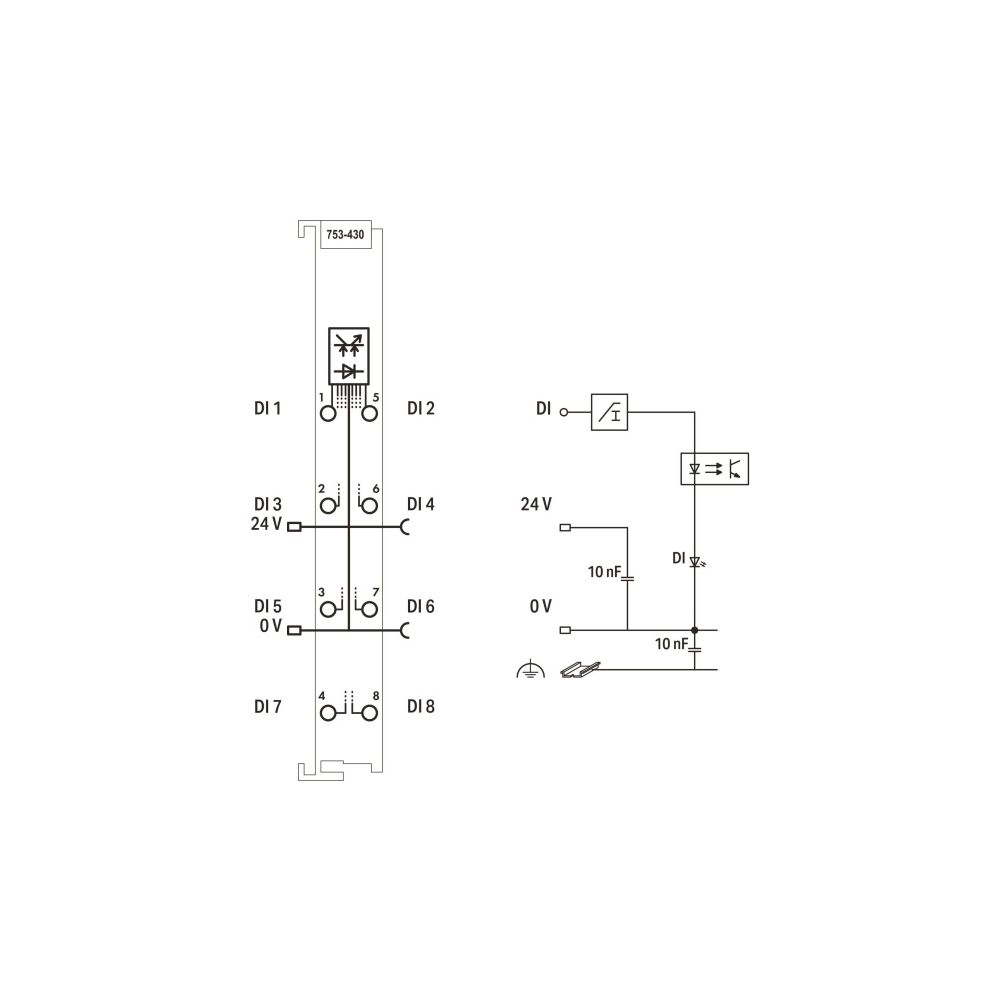

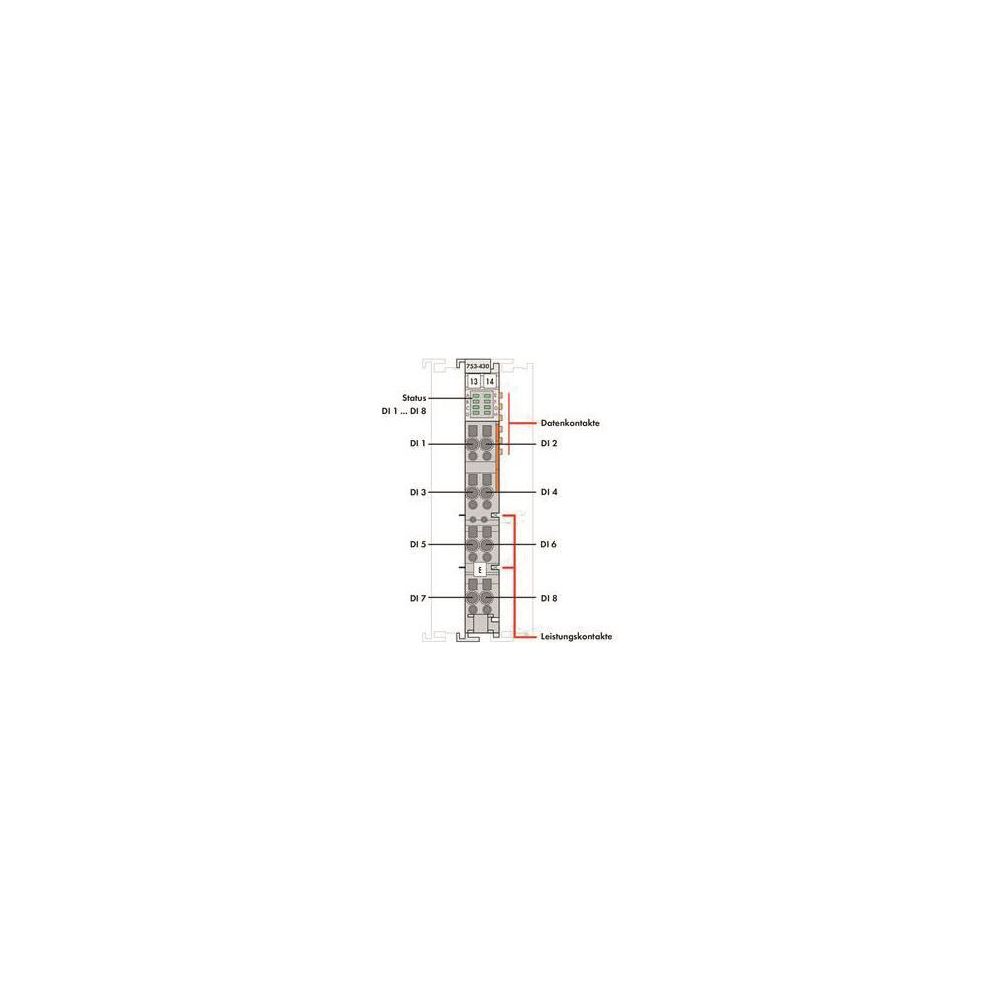

Das Modul ist für die Tragschienenmontage konzipiert und verarbeitet 24 V DC-Signale. Zur Störunterdrückung ist jedem der acht Eingänge ein Filter mit 3 ms vorgeschaltet. Die Anbindung der Sensoren erfolgt über die Federzuganschlusstechnik, die eine sichere Kontaktierung von Kupferleitern ermöglicht. Der Status der Kanäle wird über grüne LEDs an der Frontseite signalisiert.

Robuste Systemintegration

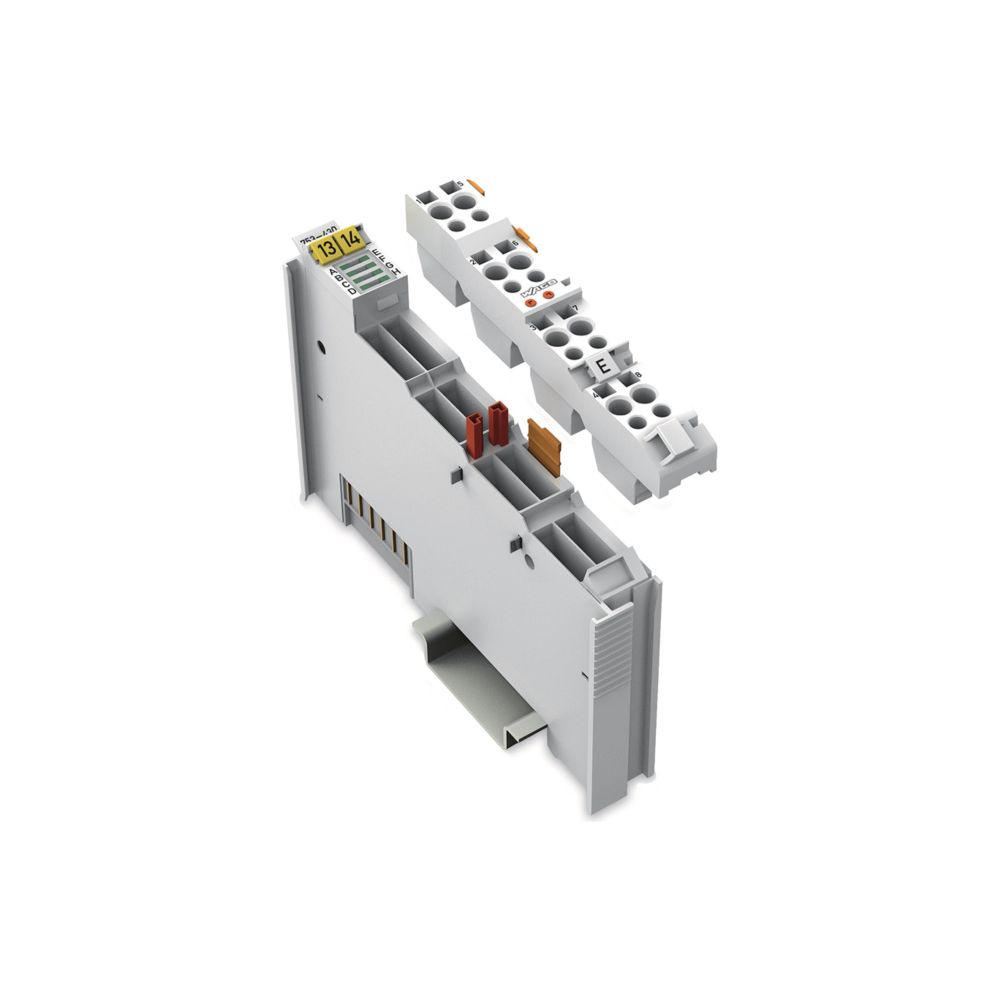

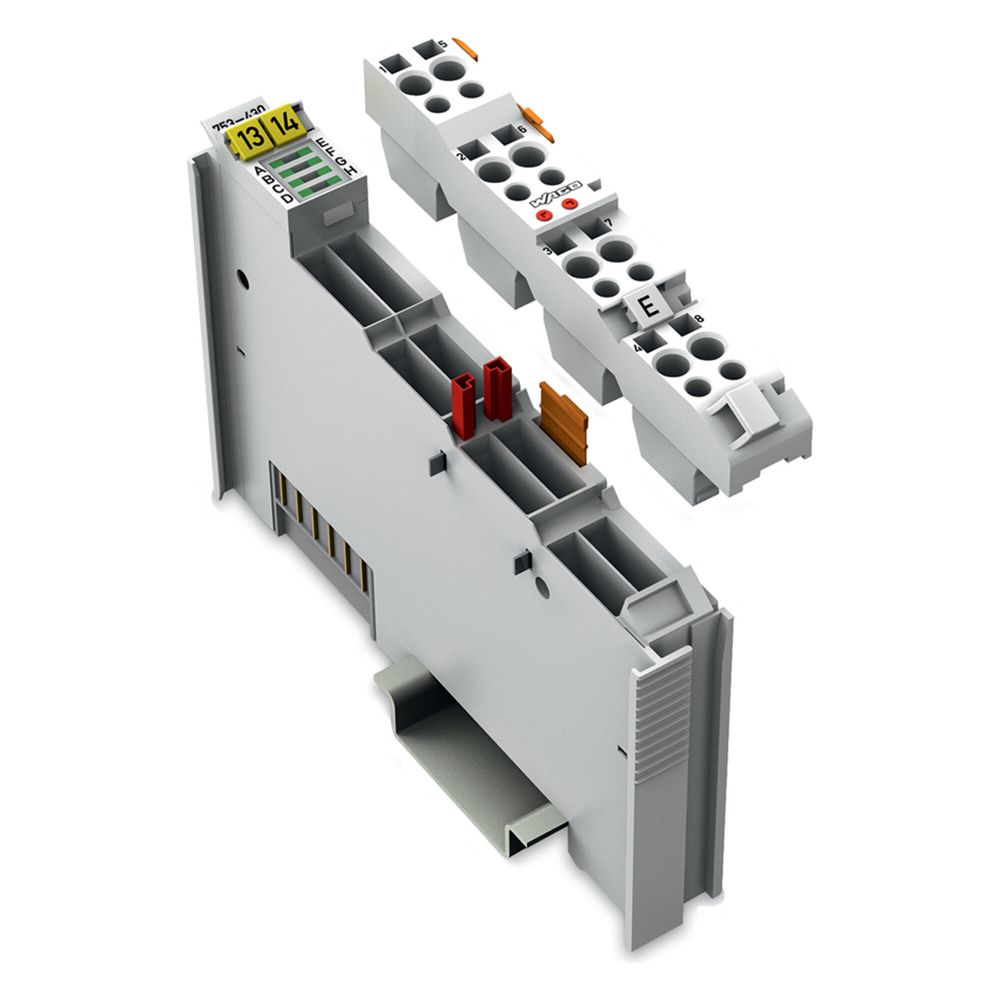

Das Gehäuse besteht aus Polycarbonat und Polyamid 6.6 in lichtgrauer Farbe. Das Modul ist für eine Versorgungsspannung von 24 V DC ausgelegt und unterstützt eine Potentialtrennung von 500 V zwischen System- und Feldebene. Die steckbare Verdrahtungsebene erleichtert die Installation. Zudem ist der Einsatz in explosionsgefährdeten Bereichen gemäß ATEX-Kategorie 3 G/D möglich.

Das Modul bietet eine hohe Packungsdichte und eine zuverlässige Signalverarbeitung. Mit acht digitalen Eingängen, einer Filterzeit von 3 ms und der Bauweise in Schutzart IP20 stellt es eine leistungsfähige Komponente für die Steuerungstechnik dar. Die galvanische Trennung und die Montage auf der Tragschiene sorgen für eine flexible Integration in Automatisierungsumgebungen.

Technische Daten

• Anzahl digitale Eingänge: 8
• Eingangsspannung: 24 V DC
• Eingangsfilter: 3 ms
• Eingangsstrom bei Signal 1: 2,8 mA
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69 mm
• Schutzart: IP20
• Montageart: Tragschiene 35
• Gehäusewerkstoff: Polycarbonat, Polyamid 6.6
