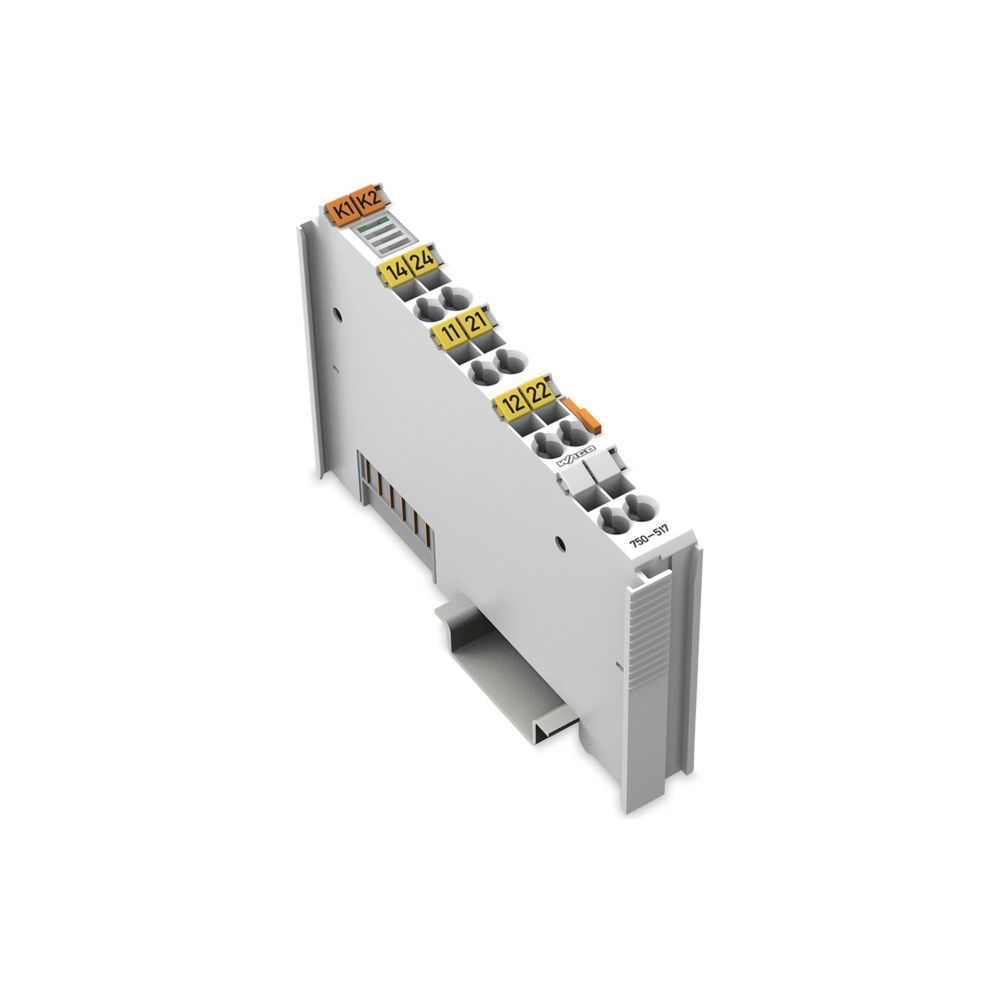

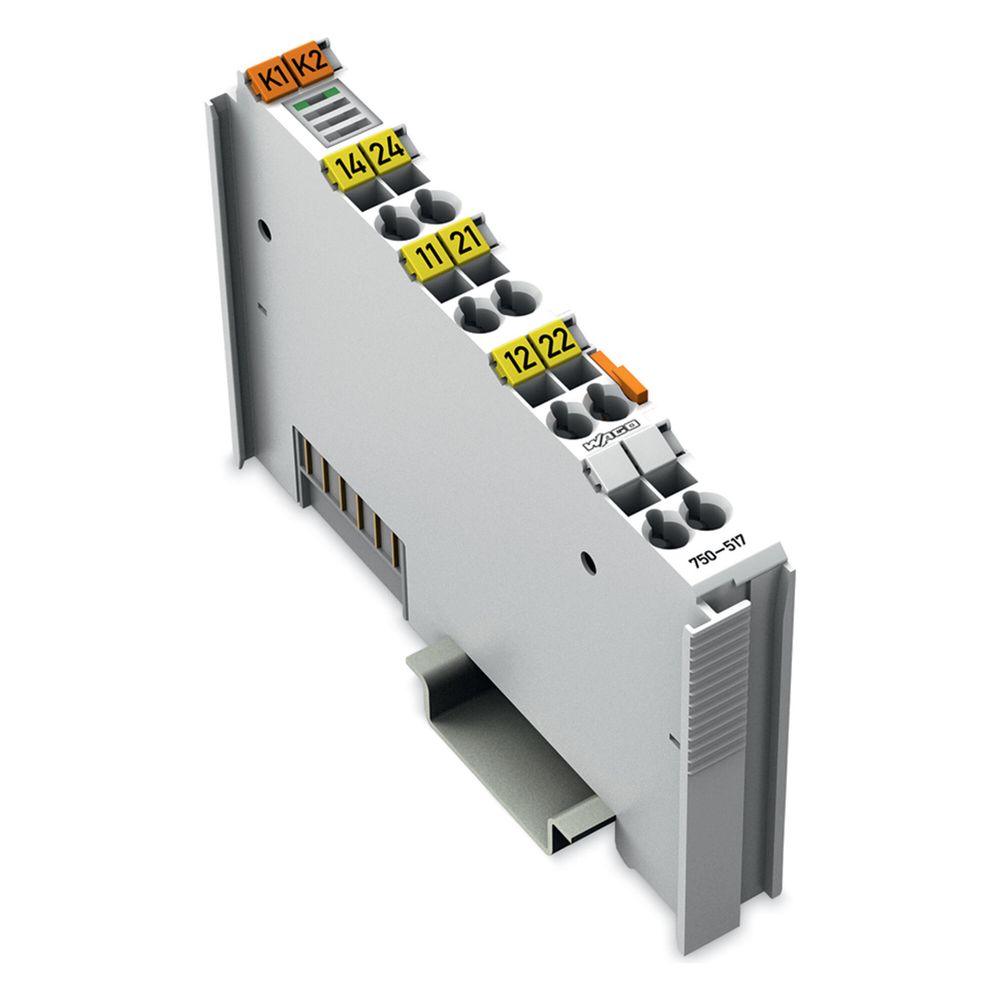

Wago 2-Kanal-Relaisausgang 750 750-517, AC 250 V 1A, Polycarbonat/Polyamid 6.6, lichtgrau

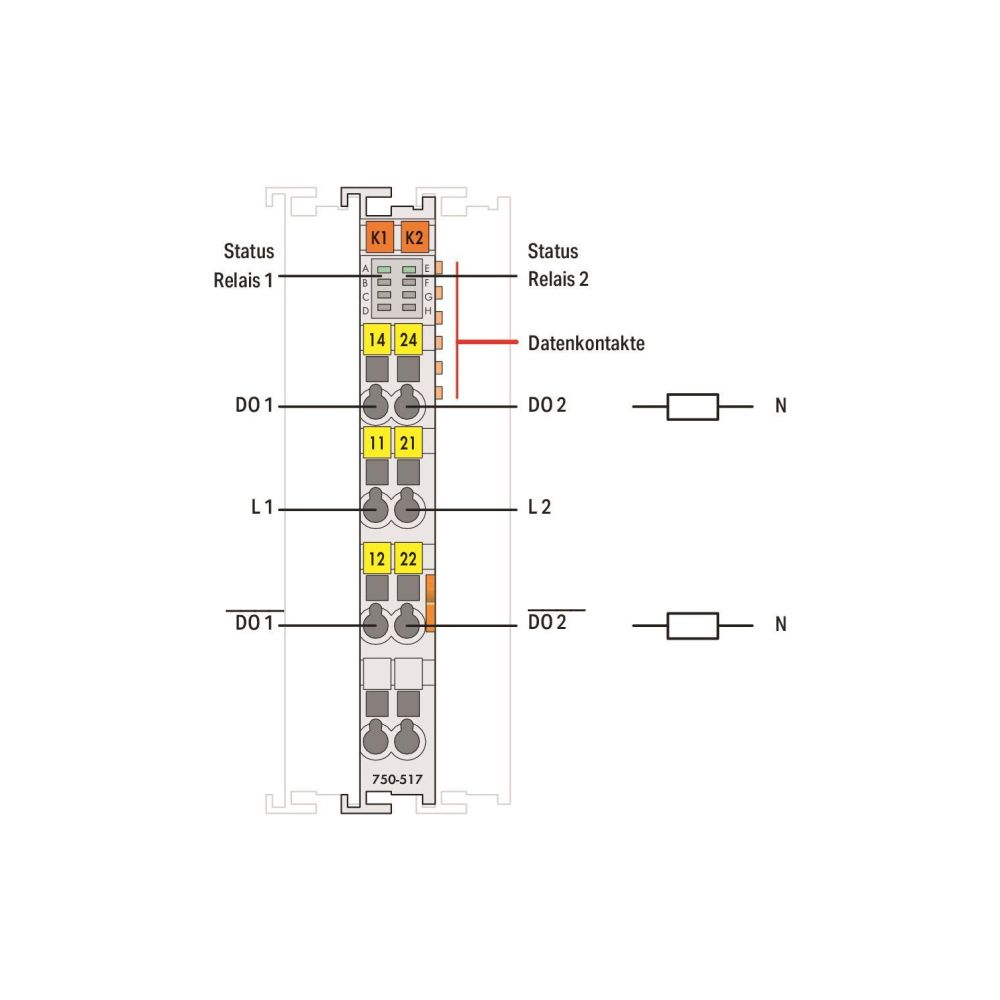

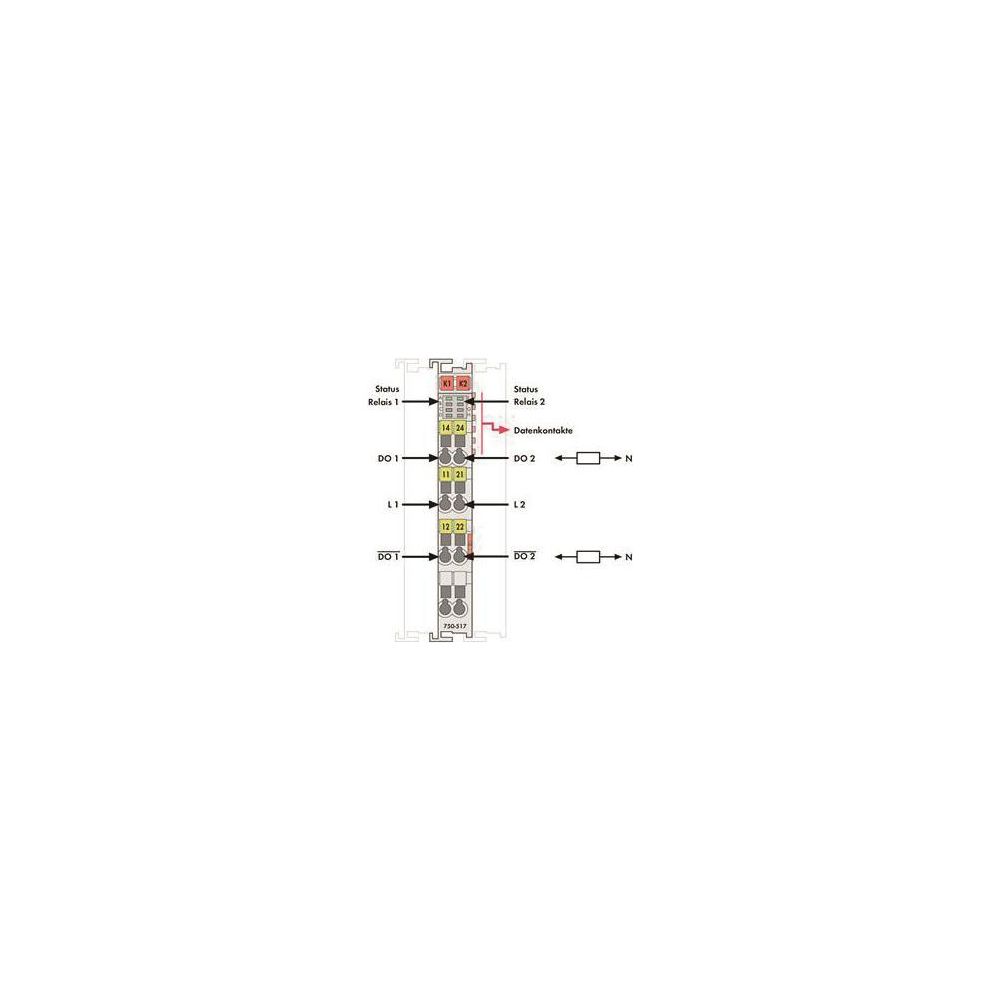

Das 2-Kanal-Relaisausgangsmodul 750-517 von Wago dient der Übertragung von Steuersignalen aus einem Automatisierungsgerät an angeschlossene Aktoren. Die Komponente ist für den Einsatz im Wago I/O-System konzipiert und ermöglicht eine potentialfreie Ansteuerung über zwei Wechsler-Kontakte. Der aktuelle Schaltzustand der Relais wird direkt am Modul über grüne LEDs visualisiert.

Funktionsweise und Montage

Das Modul ist für die Montage auf einer 35 mm Tragschiene vorgesehen und lässt sich flexibel in dezentrale Automatisierungslösungen integrieren. Die Ansteuerung der Relais erfolgt über die interne Systemspannung. Die feldseitige Verdrahtung erfolgt mittels Federzuganschlüssen, die für Leiterquerschnitte von 0,08 bis 2,5 mm² ausgelegt sind. Durch die modulare Bauweise ist das System feldbusunabhängig und kann durch das Anrasten eines entsprechenden Buskopplers an die spezifischen Anforderungen der Anlage angepasst werden.

Sicherheit und Einsatzbedingungen

Das Modul ist für den Betrieb in explosionsgefährdeten Bereichen der Kategorie 3 G und 3 D zugelassen. Es bietet eine Potentialtrennung von 1500 V zwischen System und Feld. Mit einer maximalen Schaltspannung von 250 V AC beziehungsweise 300 V DC und einem Schaltstrom von bis zu 1 A eignet sich das Gerät für diverse industrielle Schaltaufgaben. Die robuste Gehäusekonstruktion aus Polycarbonat und Polyamid 6.6 gewährleistet eine zuverlässige Funktion in der Schutzart IP20.

Das Modul überzeugt durch seine kompakte Bauweise und die einfache Handhabung bei der Systemintegration. Mit zwei digitalen Ausgängen, einer Ansprechzeit von maximal 8 ms und einer elektrischen Lebensdauer von mindestens 1 x 10⁶ Schaltspielen bei maximaler ohmscher Last bietet es eine präzise Steuerungslösung. Die Kombination aus potentialfreien Kontakten und der flexiblen Montage auf Tragschienen macht es zu einer effizienten Komponente für anwendungsspezifische Automatisierungskonfigurationen.

Technische Daten

• Anzahl Kanäle: 2

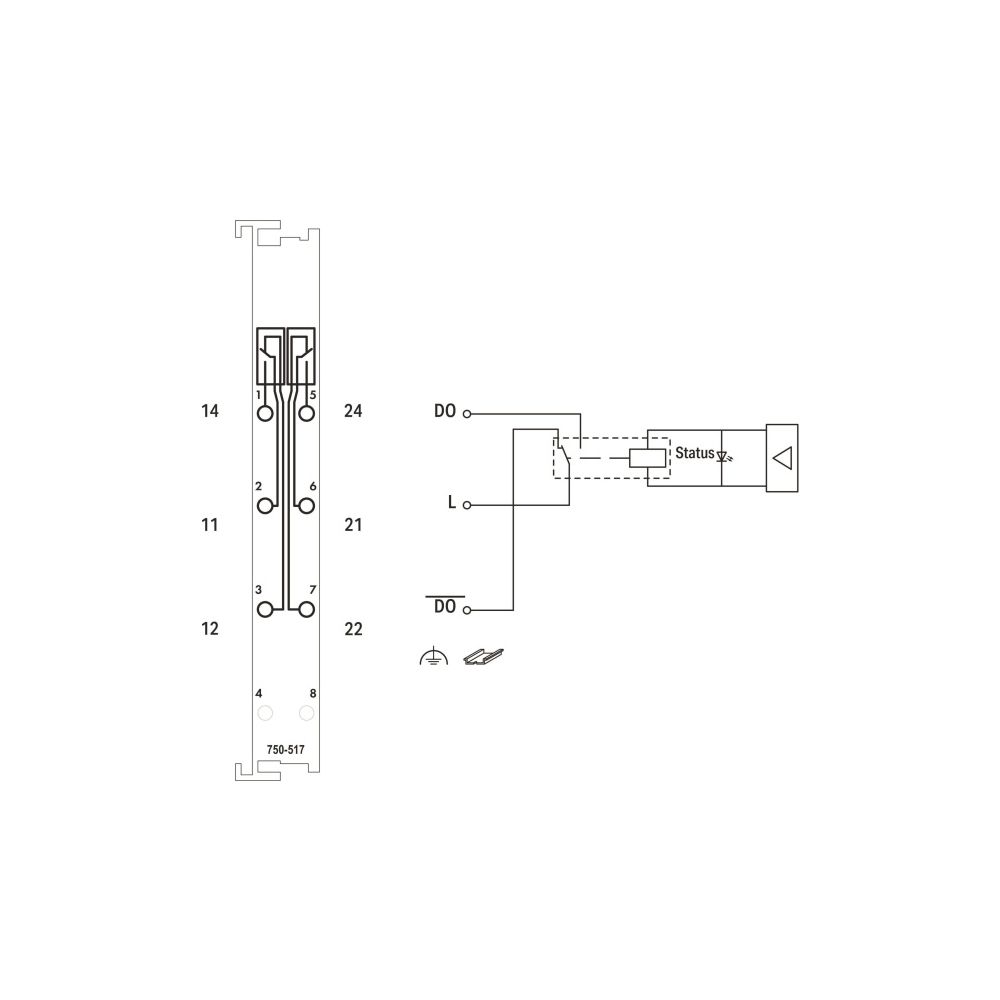

• Ausgangsschaltung: 2 Wechsler / Relais
• Schaltspannung max.: AC 250 V / DC 300 V
• Schaltstrom max.: 1 A
• Ansprechzeit max.: 8 ms
• Abfallzeit max.: 4 ms
• Anschlusstechnik: Federzuganschluss
• Schutzart: IP20
• Montageart: Tragschiene 35
• Abmessungen (BxHxT): 12 mm x 100 mm x 67,8 mm
